Лестница из профильной трубы – это прочная и долговечная конструкция, которую можно изготовить самостоятельно, обладая базовыми навыками сварки и точными расчётами. Для внутреннего или наружного использования чаще всего применяют трубу сечением 40×20 мм или 60×40 мм, толщина стенки – от 2 до 3 мм в зависимости от нагрузки и пролёта. Материал удобен в работе, не требует сложных инструментов и обеспечивает надёжность при соблюдении технологии сварки.
Перед началом работ необходимо рассчитать уклон лестницы. Оптимальный угол подъёма – от 30 до 40 градусов. Высота ступени не должна превышать 180 мм, а её глубина – быть менее 250 мм. Например, при высоте этажа 2700 мм и длине пролёта 3000 мм получится 15 ступеней высотой по 180 мм. Погрешность даже в 5 мм приведёт к дискомфорту при эксплуатации, поэтому расчёты следует проводить с использованием точных чертежей и строительного уровня.
Для рамы лестницы применяют продольные элементы из трубы сечением 60×40 мм. Поперечные элементы (ступени) изготавливаются из трубы 40×20 мм или уголка 40×40 мм с обязательным креплением под прямым углом. Для соединения используется ручная дуговая сварка электродами марки МР-3 или УОНИ-13/55 диаметром 3 мм. Швы нужно проваривать с двух сторон, избегая прожогов, и сразу после сварки зачищать болгаркой с лепестковым кругом.
Грунтовка и окрашивание обязательны, особенно при установке лестницы на улице. Используют антикоррозийный грунт на эпоксидной или алкидной основе и финишную эмаль по металлу. Наносить лучше в два слоя с промежуточной сушкой не менее 12 часов. Это защитит металл от ржавчины и продлит срок службы конструкции в несколько раз.
Как выбрать сечение и толщину стенки профильной трубы для лестницы
Для маршевых лестниц внутри жилых помещений оптимально использовать профильную трубу с сечением 60×40 мм или 80×40 мм. Эти размеры обеспечивают достаточную жёсткость при умеренной массе конструкции. Для наружных лестниц или лестниц с высокой нагрузкой применяют трубы 100×50 мм.
Минимальная толщина стенки – 2 мм. Труба с толщиной 1,5 мм подвержена прогибу и быстрой деформации. Для ступеней и косоуров, на которые приходится основная нагрузка, рекомендуется использовать трубу толщиной 3 мм. Это исключает вибрацию и увеличивает срок службы конструкции.
При выборе важно учитывать длину пролёта. Если он превышает 1,5 метра без дополнительных опор, применяйте трубу сечением не менее 80×40 мм и толщиной стенки 3 мм. Для опорных стоек подойдут трубы 40×40 мм с толщиной стенки 2 мм.
Для винтовых лестниц нагрузка распределяется иначе, поэтому допустимо использовать сечение 50×50 мм, но с обязательным усилением в местах крепления ступеней. Толщина стенки в этом случае также должна быть не менее 2,5 мм.
Не рекомендуется использовать оцинкованные трубы с тонкими стенками – они сложнее свариваются и хуже держат форму после нагрева. Оптимальный вариант – чёрная сталь с последующей антикоррозийной обработкой.
Какие инструменты и материалы потребуются для сварки лестницы
Для изготовления лестницы из профильной трубы потребуется чёткий набор инструментов и материалов, без которых невозможно обеспечить точность, прочность и безопасность конструкции.
- Профильная труба: стальная, сечением 40×20 мм или 60×40 мм, толщина стенки от 2 мм. Для косоуров предпочтительно использовать трубу большего сечения.
- Угловая шлифовальная машина (болгарка): с отрезными и шлифовальными дисками по металлу. Обеспечивает точную подгонку деталей и зачистку сварных швов.
- Сварочный аппарат: инверторный, с возможностью работы электродами диаметром 2,5–3,2 мм. Оптимально для работ с трубами средней толщины.
- Электроды: марки МР-3 или УОНИ 13/55. Диаметр подбирается под толщину металла.
- Струбцины: для фиксации элементов перед сваркой, что предотвращает перекос конструкции.
- Угольник и уровень: для выверки прямых углов и контроля вертикали и горизонтали.
- Рулетка и маркер: для точной разметки и переноса размеров.
- Дрель с металлическими сверлами: используется для предварительного сверления крепёжных отверстий, если ступени монтируются на болтах.
- Металлическая щётка или зачистной круг: для удаления окалины и ржавчины перед сваркой.
- Средства индивидуальной защиты: сварочная маска с автоматическим затемнением, краги, плотная одежда из негорючей ткани, защитные очки для работы с болгаркой.
Запас труб и электродов рекомендуется брать с небольшим резервом, чтобы компенсировать возможный брак или необходимость в дополнительных элементах конструкции.
Как рассчитать угол наклона и количество ступеней
Оптимальный угол наклона лестницы для бытового использования – от 30° до 45°. Для начала необходимо измерить высоту подъема – расстояние от пола нижнего уровня до пола верхнего. Например, если высота составляет 2700 мм, берём её за основу.
Высота одной ступени (подъёма) не должна превышать 180 мм – при большем значении подниматься будет неудобно. Делим 2700 мм на 180 мм: получаем 15 ступеней. Если результат нецелый, округляем в большую сторону и пересчитываем точную высоту одной ступени: 2700 мм / 15 = 180 мм.
Теперь рассчитываем горизонтальную проекцию лестницы. Ширина (проступь) одной ступени – 250–300 мм. Выбираем, например, 280 мм. Умножаем на количество ступеней: 15 × 280 мм = 4200 мм. Это длина проекции по полу.
Для определения угла наклона используем тригонометрию: тангенс угла = высота / длина проекции. В нашем примере: tg(α) = 2700 / 4200 = 0.642. Находим угол по таблице тангенсов – примерно 33°.
Если угол получился слишком крутым, увеличиваем количество ступеней и пересчитываем значения. При угле меньше 30° лестница займёт слишком много места. Баланс между удобством и компактностью достигается только точными расчётами с учётом размеров помещения.
Как нарезать и подготовить профильные трубы к сварке
Точный замер – основа точной подгонки элементов. Перед резкой профильной трубы (чаще всего 40×20 мм или 60×40 мм) обязательно проверьте все размеры по проекту. Допустимая погрешность – не более 1 мм.
Разметка выполняется с помощью угольника и разметочного маркера. Линия должна быть строго перпендикулярна или под нужным углом. Для соединений под углом 45° используйте транспортир или шаблон из фанеры с заранее вырезанным углом.
Резка проводится отрезной пилой с абразивным кругом или ленточной пилой. Болгарку можно использовать, но она менее точна – возникает риск косого среза. После резки сразу удалите заусенцы напильником или лепестковым кругом.
Подгонка торцов особенно важна для угловых соединений. Используйте тиски и шаблоны для точной подгонки. При необходимости подрежьте края ножовкой по металлу или доведите напильником вручную.
Обезжиривание производится ацетоном или спиртом. Особое внимание уделите внутренним поверхностям, если предполагается проваривание изнутри. Остатки масла, ржавчины или краски ухудшают качество шва.
Разметка точек сварки выполняется заранее – отметьте участки, где будут прихватки. Это обеспечит точную фиксацию конструкции перед окончательной сваркой.

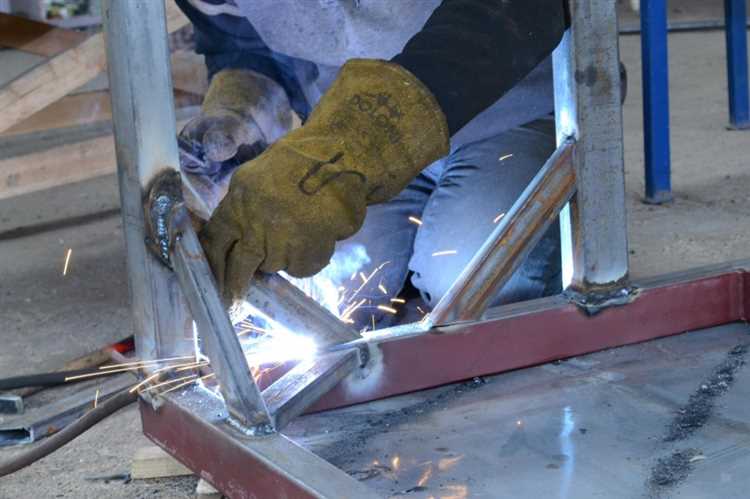

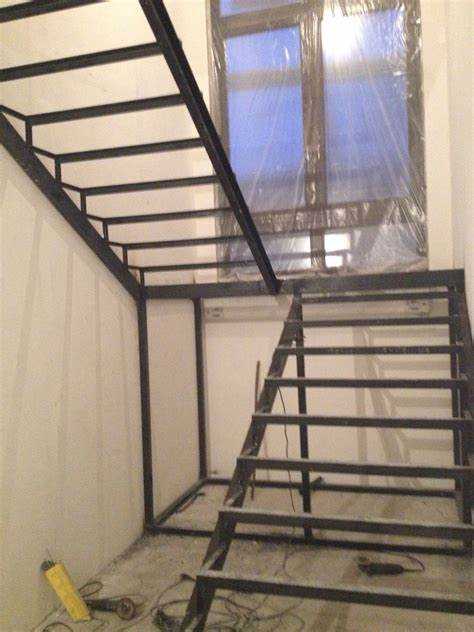

Как правильно сварить каркас лестницы и ступени
Перед сваркой убедитесь в точности всех замеров. Нарежьте профильную трубу (рекомендуемый размер – 60×40 мм для косоуров) строго по размерам проекта, проверяя углы торцов при помощи угольника. Любое отклонение приведёт к перекосу всей конструкции.
Начинайте с фиксации нижней и верхней точек косоура. Используйте временные струбцины и проверяйте уровень по горизонтали и вертикали. После этого прихватите трубу сваркой в 3–4 точках. Не проваривайте сразу весь шов – конструкция может повести от термического расширения.
Следующий шаг – установка промежуточных ступеней. Расстояние между ними должно быть одинаковым (оптимально – 250–300 мм по вертикали). Нарезайте поперечины из профильной трубы 40×20 мм. Каждую ступень приваривайте под прямым углом к косоуру, предварительно зафиксировав её временными зажимами.
Проверяйте диагонали между точками крепления ступеней, чтобы избежать смещения оси. При сварке делайте швы точечно поочерёдно с каждой стороны, чтобы избежать перекосов и перегрева металла. После всех прихваток проверьте геометрию лестницы ещё раз. Только после этого выполняйте окончательную проварку всех швов.
Для повышения жёсткости можно добавить продольные соединительные элементы между косоурами. Их выполняют из той же трубы, устанавливая ближе к середине пролёта. После завершения сварки зачистите швы болгаркой с лепестковым кругом и обработайте антикоррозионным грунтом.
Как обработать сварные швы и защитить металл от коррозии
После сварки лестницы из профильной трубы важно тщательно очистить сварные швы от шлака и окалины. Для этого применяют металлическую щетку или шлифовальный круг с зернистостью 80–120. Очищенная поверхность должна быть ровной и без видимых дефектов.
Далее проводят зачистку швов мелкозернистой наждачной бумагой (зерно 240–320) для удаления микронеровностей и подготовки поверхности к нанесению защитных покрытий.
Для защиты от коррозии рекомендуют использовать грунтовки с антикоррозионными добавками на основе эпоксидных или алкидных смол. Грунт наносят минимум в два слоя, каждый последующий после полного высыхания предыдущего. Важно покрыть не только швы, но и прилегающие участки трубы.
После грунтования применяется эмаль или краска, предназначенная для наружных металлических конструкций. Для лестниц из профильной трубы оптимальны покрытия с содержанием антикоррозионных пигментов, обеспечивающих долговременную защиту в условиях влажности и перепадов температуры.
В местах с повышенной механической нагрузкой или возможным истиранием рекомендуется наносить дополнительный слой защитного лака.
Все работы проводят при температуре от +5°C до +30°C и влажности не выше 80%, чтобы избежать ухудшения адгезии и появления конденсата под покрытием.
Вопрос-ответ:
Какие инструменты нужны для изготовления лестницы из профильной трубы?
Для работы потребуются болгарка с дисками по металлу, сварочный аппарат (лучше инвертор), электроды или проволока для сварки, рулетка, угольник, маркер для разметки, а также наждачная бумага или металлическая щетка для очистки швов. Желательно иметь струбцины для фиксации деталей во время сборки.
Как правильно выбрать профильную трубу для лестницы, чтобы она была прочной и безопасной?
Оптимальным вариантом считается профильная труба с сечением не менее 40×40 мм и толщиной стенки от 2 мм. Более тонкие трубы могут не выдержать нагрузку и будут недостаточно жесткими. Также важно учитывать длину ступеней и высоту конструкции, чтобы нагрузка распределялась равномерно. Для перил лучше использовать трубы с меньшим сечением, чтобы конструкция была удобной для захвата.
Какие этапы включает процесс сварки лестницы из профильной трубы?
Процесс начинается с подготовки материалов: нарезка труб по нужным размерам и тщательная очистка мест сварки от грязи и ржавчины. Затем собираются детали и фиксируются, чтобы избежать смещения. После этого выполняется точечная сварка для проверки правильности сборки, и только после подтверждения размеров проводят окончательную сварку всех швов. Завершающий этап — зачистка сварочных швов и обработка поверхности защитными составами, например, грунтовкой и краской.
Как избежать деформации труб при сварке лестницы?
Чтобы снизить риск деформации, рекомендуется использовать короткие сварочные швы с перерывами для остывания металла. Также важно правильно закреплять детали с помощью струбцин, чтобы они не смещались. Нагрев металла во время сварки нужно контролировать — слишком сильный может вызвать искривление. После сварки можно дополнительно использовать специальные приспособления для выравнивания конструкции.
Какие методы защиты металла использовать после сварки лестницы, чтобы продлить срок службы?
После зачистки сварочных швов следует обработать поверхность антикоррозийным грунтом. Затем рекомендуется покрыть конструкцию краской для металла или порошковым покрытием, которое более устойчиво к механическим повреждениям и влаге. Важно тщательно просушить лестницу перед эксплуатацией и при необходимости периодически обновлять защитный слой, чтобы металл не подвергался ржавлению.
Какие инструменты и материалы нужны для сварки лестницы из профильной трубы своими руками?
Для работы потребуется сварочный аппарат (лучше инвертор), электроды или проволока для сварки, болгарка с отрезным диском, рулетка или строительная линейка, угольник для контроля углов, маркер для разметки и, конечно, профильные трубы нужного сечения. Также понадобятся защитные средства: сварочная маска, перчатки и спецодежда. Все это поможет выполнить работу качественно и безопасно.
