Комбинированная система основания, объединяющая ленточный фундамент и сваи, применяется в условиях слабонесущих грунтов, сезонных пучений и значительных перепадов уровня залегания плотных слоев. Такая конструкция повышает устойчивость здания за счёт перераспределения нагрузки между лентой и сваями.
Сваи берут на себя вертикальные нагрузки, передавая их на плотные слои ниже зоны сезонного промерзания, а лента выполняет функцию распределительного пояса и участвует в восприятии горизонтальных усилий. На практике наиболее часто используется буронабивной тип свай в сочетании с железобетонной лентой высотой от 400 до 600 мм и шириной от 300 до 400 мм.
Для обеспечения прочной связи элементов важна правильная анкеровка арматуры свай в тело ленты с нахлестом не менее 40 диаметров. Бетонирование должно производиться без перерывов, чтобы избежать холодных швов и потери монолитности. При высоких нагрузках рекомендуются сваи диаметром от 250 до 400 мм с глубиной заглубления от 1,5 до 3 метров в зависимости от геологии участка.
Рекомендовано выполнять расчет в специализированных программах с учетом совместной работы свай и ленты в модели грунт-фундамент-здание. Ошибки в проектировании, такие как несоответствие несущей способности свай расчетным нагрузкам или недостаточная жесткость ростверка, могут привести к неравномерным осадкам и деформации всего здания.
Когда необходима комбинация ленточного фундамента и свай
Комбинированный фундамент требуется при строительстве на участках с неоднородным или слабым грунтом, где простая лента не обеспечивает достаточной несущей способности. Свайные элементы в таких случаях передают нагрузку на более плотные слои, расположенные глубже, компенсируя нестабильность верхнего уровня почвы.
Частая причина применения – наличие просадочных, пучинистых или торфяных грунтов, особенно при строительстве в зонах с сезонным поднятием уровня грунтовых вод. В этих условиях сваи предотвращают неравномерную осадку, а ленточный пояс распределяет нагрузки между опорами.
Комбинация применяется также при проектировании зданий с неравномерной планировкой: тяжелые несущие стены, расположенные локально, требуют дополнительного усиления. Сваи размещаются под такими участками, а ленточный фундамент объединяет конструкцию в единое основание, предотвращая деформации.
Рекомендуется использовать свайно-ленточную схему при реконструкции зданий, где необходимо усилить существующий фундамент без полного демонтажа. Сваи инъекционного или буронабивного типа вводятся под существующую ленту, перераспределяя нагрузку и стабилизируя основание.
Глубина заложения свай определяется инженерно-геологическими изысканиями, но чаще всего превышает 2,5–3 метра, доходя до плотных песков или суглинков. Лента в таких системах выполняется мелкозаглубленной или заглубленной, в зависимости от расчётных нагрузок и климатических условий региона.
Типы свай, применяемых в связке с ленточным фундаментом
Винтовые сваи применяются в легких конструкциях, особенно на участках с высоким уровнем грунтовых вод. Диаметр ствола обычно составляет 89–133 мм, длина – до 3 метров. Крайне важно обеспечить плотное сопряжение ленты с оголовками свай, с обязательной антикоррозийной обработкой металла.
Сваи-стойки из железобетона целесообразны при строительстве на глинистых или торфяных почвах. Используются элементы сечением 150×150 или 200×200 мм, заводского изготовления. Забивка осуществляется механическим способом, с последующей интеграцией с ленточным ростверком через монолитное соединение.
Применение микросвай диаметром 100–200 мм возможно в условиях плотной городской застройки или при усилении существующего фундамента. Бурение осуществляется без вибрации, инъекционная технология позволяет работать в водонасыщенных грунтах без выемки большого объёма земли.
Выбор типа свай должен учитывать не только геологию участка, но и проектную нагрузку, доступ к строительной площадке и тип конструкции ленты. Совмещение свай с лентой должно быть инженерно обоснованным, с точным расчётом нагрузки на каждую сваю и правильным узлом сопряжения элементов.
Расчёт нагрузки на связанный фундамент: лента + сваи
Связанный фундамент «лента + сваи» проектируется с учётом распределения вертикальных нагрузок между элементами системы. Расчёт начинается с определения полной нагрузки от здания, включая:
- постоянные нагрузки: масса стен, перекрытий, кровли;
- временные: снеговая, полезная нагрузка от эксплуатации помещений;
- дополнительные: оборудование, внутренние перегородки.
Результирующая нагрузка передаётся на фундамент, который работает как совместная система. Расчёт проводится в следующем порядке:
- Определяется несущая способность сваи: по формуле R = q × A, где q – расчётное сопротивление грунта под пятой сваи, A – площадь её подошвы.
- Учитывается трение по боковой поверхности, если применяются буронабивные сваи: добавляется значение Rs = qs × As, где qs – сопротивление грунта боковой поверхности, As – площадь боковой поверхности.
- Расчётная нагрузка на одну сваю: Nсв = Nобщ / n, где Nобщ – нагрузка от здания, n – количество свай под одной лентой или участком ленты.
- Сравнивается фактическая несущая способность одной сваи с расчётной нагрузкой Nсв. При недостатке несущей способности увеличивается количество свай или изменяется тип сваи.
- Далее производится проверка ленты: нагрузка, не воспринятая сваями, передаётся на ленту. Проверяется прочность ленты на изгиб, а также ширина подошвы, исходя из допускаемых напряжений в грунте.
Для равномерной работы системы важно, чтобы осадки свай и ленты были согласованы. Если осадка сваи значительно меньше осадки ленты, происходит перераспределение усилий, что ведёт к дополнительным напряжениям. Для выравнивания жёсткости рекомендуется:
- использовать армирование ленты по всей длине;
- устанавливать ленту на уплотнённое песчаное основание, чтобы уменьшить разницу в осадках;

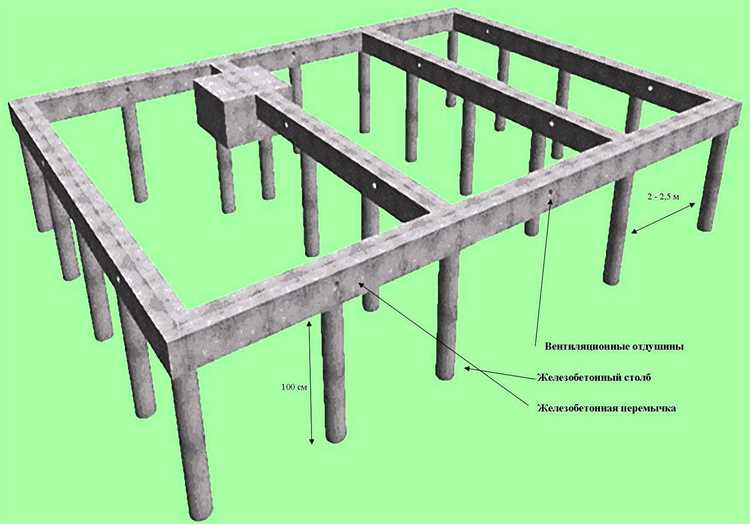

- ограничивать шаг свай до 2–2,5 м для повышения равномерности восприятия нагрузки.
Результаты расчёта служат основой для подбора геометрии фундамента, типа свай, глубины их заложения и параметров армирования ленты.

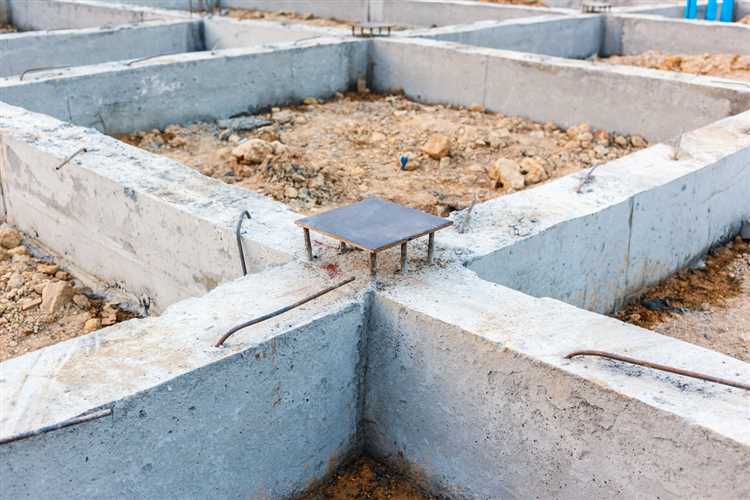

Особенности армирования в узлах соединения свай и ленты
В узле сопряжения свай с ленточным фундаментом критически важна точная организация пространственного армирования. Основная задача – обеспечить монолитность и передачу нагрузок без концентрации напряжений в местах сопряжения.
Вертикальные выпуски арматуры из свай должны иметь диаметр не менее 12 мм и заводиться в тело ленты на глубину не менее 40 диаметров стержня. Выпуски необходимо приваривать или связывать с продольной арматурой ленты, обеспечивая непрерывность силового контура.
Хомуты и поперечная арматура в зоне узла монтируются с шагом не более 100 мм на участке не менее 0,5 м вверх и вниз от уровня стыковки. Это предотвращает сдвиговые разрушения и расслоение бетона.
Продольная арматура ленты должна проходить через узел непрерывно. Недопустимы разрывы или стыковки в зоне соединения. В местах примыкания армирование усиливается дополнительными стержнями, расположенными по верхнему и нижнему поясу.
Бетонирование узла выполняется в один этап с лентой. Раздельная заливка снижает адгезию и нарушает прочностные характеристики соединения.
Контроль защитного слоя обязателен: толщина бетона между арматурой и внешней поверхностью фундамента должна быть не менее 30 мм, чтобы исключить коррозию и обеспечить долговечность узла.
Ошибки при проектировании фундамента с лентой и сваями
Наиболее критичная ошибка – расчет нагрузки только на свайную часть, без учета перераспределения усилий на ленту. В результате часть свай работает вхолостую, а другие перегружены, что ведет к неравномерной осадке и деформациям конструкции.
Часто игнорируется необходимость согласования жесткости ленты и свай. Если лента слишком жесткая по сравнению с ростверком и сваями, нагрузка неравномерно распределяется по фундаменту, возникает крутящий момент, особенно на участках с перепадом высот или неоднородным грунтом.
Распространенная ошибка – выбор неподходящего типа свай. Например, винтовые сваи неэффективны в пучинистых или водонасыщенных грунтах, где предпочтительнее буронабивные сваи с расширенной пятой. Без учета геологии сваи теряют несущую способность, не обеспечивая расчетной устойчивости.
Ошибка в высоте заглубления ленты приводит к промерзанию и пучению грунта под фундаментом. Лента должна быть опущена ниже глубины промерзания, особенно в зонах с сезонными колебаниями влажности и температур.
Пренебрежение армированием зоны сопряжения ленты и оголовков свай ведет к трещинообразованию и потере монолитности. Минимальное требование – использование анкеров с загибом или сварных соединений для обеспечения совместной работы элементов.
Некорректный шаг между сваями – еще один частый промах. При превышении проектного расстояния лента провисает между опорами, теряя устойчивость. При слишком частом расположении – перерасход материалов и увеличение стоимости без повышения надежности.
Ошибка в дренажной системе – отсутствие или неправильная укладка дренажа вокруг фундамента приводит к сезонному подмыву и вымыванию грунта из-под свай, особенно в глинистых почвах. Это ускоряет неравномерную усадку и разрушение ленты.

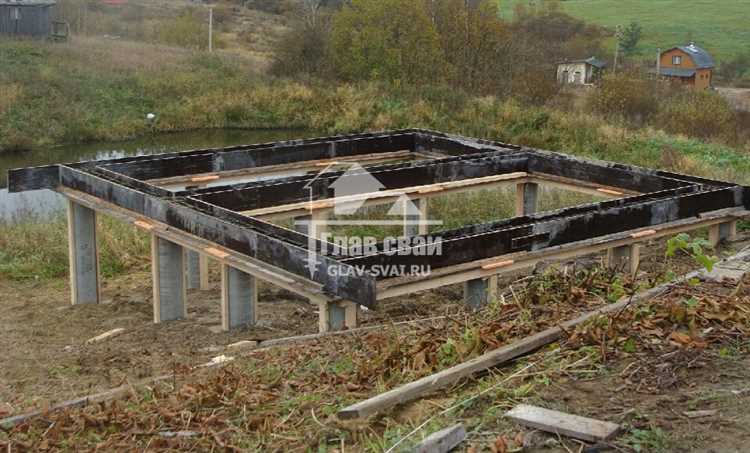

Технология монтажа: последовательность работ при устройстве связанного фундамента
Монтаж связанного ленточного фундамента со сваями начинается с геодезической разбивки осей и установки маркировочных колышков с точностью не менее ±5 мм. Затем выполняется бурение скважин под сваи глубиной, превышающей расчетную на 0,3–0,5 м для учета запаса на осадку и возможные перепады грунта.
В скважины опускается армирование из стержней диаметром 12–16 мм, сваренных в каркасы с шагом по высоте 200–300 мм. Далее производится заливка бетона класса не ниже В25, с виброуплотнением для предотвращения пустот и улучшения сцепления с грунтом.
После твердения свай (минимум 7 суток при температуре +20°C) выполняется подготовка под ленточный ростверк. Вдоль осей фундамента устраивается песчаная подушка толщиной 150–200 мм, уплотненная до плотности не менее 0,95 от максимальной.
Монтаж опалубки ростверка производится с учетом выноса 150–200 мм за пределы свай для обеспечения равномерного распределения нагрузки. Армирование ленточного ростверка выполняется сеткой из продольных стержней диаметром 14–20 мм и хомутов через 200 мм.
Бетонирование ростверка проводится непрерывно с использованием бетона класса В25–В30. Для обеспечения качества поверхности и прочности после заливки применяют вибрирование и последующее увлажнение в течение 7 дней.
Завершающий этап – проверка геометрии фундамента с помощью нивелира и контроль прочности бетона неразрушающими методами. Отклонения по высоте не должны превышать 10 мм, а прочность бетона должна соответствовать проектным нормам.
Вопрос-ответ:
Какую функцию выполняет связь ленточного фундамента со сваями в строительстве?
Связь ленточного фундамента со сваями обеспечивает объединение элементов конструкции в единую систему, что повышает общую прочность и устойчивость здания. Такая связка помогает распределять нагрузку равномерно, снижая риск деформаций и повышая долговечность фундамента на сложных грунтах.
Какие типы свай обычно применяются для соединения с ленточным фундаментом и почему?
Для соединения с ленточным фундаментом чаще всего используют буронабивные и винтовые сваи. Буронабивные сваи подходят для плотных и нестабильных грунтов, обеспечивая надежное основание, а винтовые сваи удобны для быстрого монтажа и подходят для легких конструкций. Выбор зависит от характеристик грунта и нагрузки здания.
Каким образом производится техническое соединение ленточного фундамента со сваями?
Технически связь осуществляется с помощью армирования: в свайных головках оставляют арматурные каркасы, которые затем связывают с арматурой ленточного фундамента. Это создает жесткое соединение, передающее нагрузки между элементами. В некоторых случаях используют специальные анкерные болты или металлические пластины для усиления контакта.
Какие преимущества дает использование свай при строительстве на слабых грунтах по сравнению с обычным ленточным фундаментом?
Использование свай позволяет передать нагрузку на более глубокие, устойчивые слои грунта, минуя слабые и пучинистые верхние слои. Это снижает вероятность просадки и трещинообразования в фундаменте, что особенно важно на сложных участках с высокой влажностью или неоднородным составом грунта.
Можно ли обойтись без связи между ленточным фундаментом и сваями при строительстве дома?
В некоторых случаях при стабильных грунтах и небольших нагрузках возможно использовать только ленточный фундамент без свай. Однако при нестабильных грунтах или тяжелых строениях отсутствие связи между элементами может привести к неравномерной усадке, трещинам и потере прочности всей конструкции. Поэтому чаще всего связь между фундаментом и сваями считается необходимой.
Какая основная роль ленточного фундамента при совместном использовании со сваями?
Ленточный фундамент в сочетании со сваями выполняет функцию распределения нагрузки от строения на основание. Сваи проникают в более плотные слои грунта, обеспечивая устойчивость конструкции, а лента соединяет сваи между собой, равномерно передавая нагрузку и предотвращая смещения. Такой подход позволяет избежать деформаций и повысить надежность здания, особенно на слабых грунтах.
Какие технические требования нужно соблюдать при устройстве соединения ленточного фундамента со сваями?
Для правильного соединения ленточного фундамента со сваями важно обеспечить жесткое сцепление между элементами. Обычно сваи устанавливаются с выступающими арматурными стержнями, которые затем связываются с арматурой ленточного фундамента. При этом бетон заливается одновременно или с минимальным перерывом, чтобы избежать образования холодных швов. Кроме того, необходимо правильно рассчитать размеры и армирование, учитывая нагрузки и характеристики грунта, чтобы конструкция работала как единое целое и сохраняла устойчивость под воздействием внешних сил.
