Шаровые краны – ключевой элемент отопительных систем, обеспечивающий надежное перекрытие и регулировку потоков теплоносителя. При выборе важно учитывать не только диаметр и тип соединения, но и материал корпуса, способ управления и рабочее давление.
Оптимальным вариантом для большинства бытовых и коммерческих систем считаются краны из латуни с никелевым покрытием, способные выдерживать давление до 25 бар и температуры до 150°C. Управление может быть как ручным, так и автоматическим с приводом, что важно для интеграции в умные дома и системы дистанционного контроля.
Особое внимание следует уделить уплотнительным элементам: фторопластовые или резиновые прокладки обеспечивают герметичность и долговечность без утечек даже при циклических нагрузках. Правильный выбор шарового крана повышает эффективность отопления и минимизирует риск аварий, снижая затраты на обслуживание.
Типы шаровых кранов и их назначение в отопительных системах

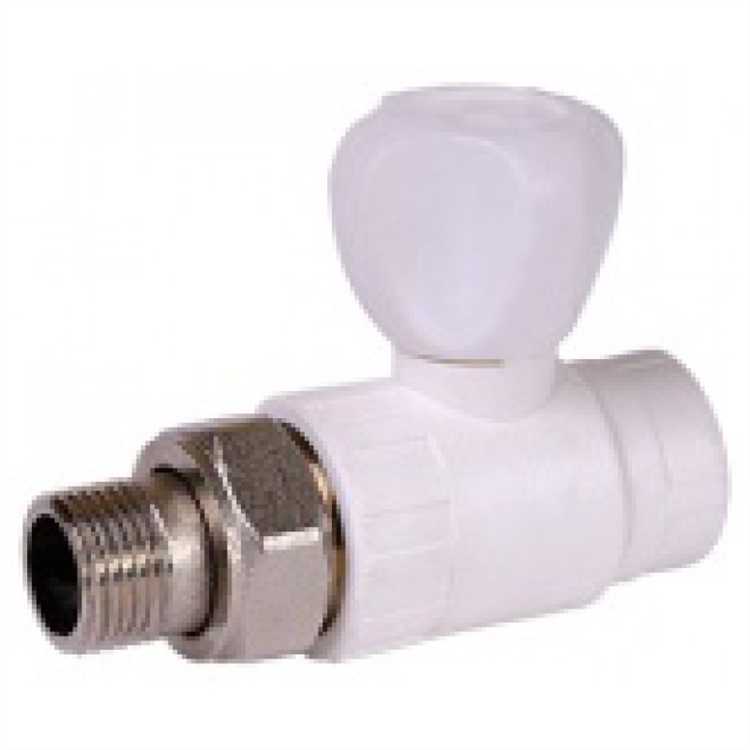

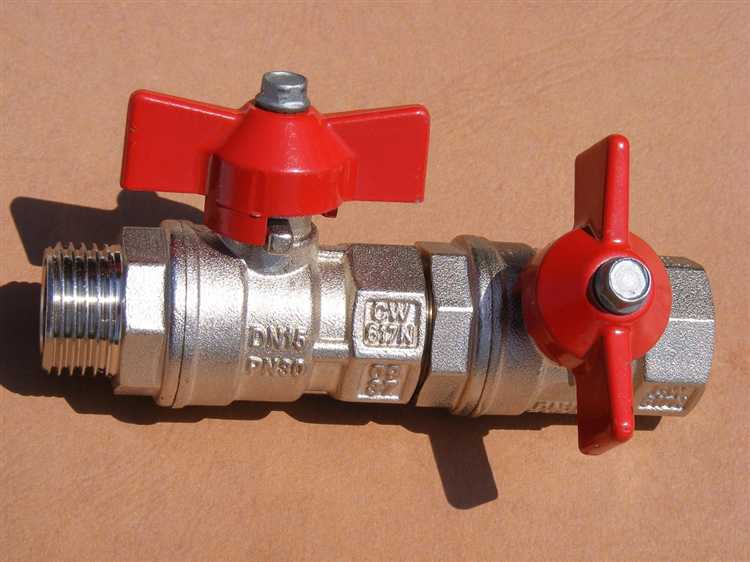

Шаровые краны с резьбовым соединением применяются в системах с давлением до 16 бар и температурой до 120°C. Они удобны для монтажа и демонтажа, подходят для труб из металла и металлопластика. Рекомендуются для отопительных контуров малого диаметра (до 2 дюймов) с невысокими нагрузками.
Фланцевые шаровые краны используют на магистральных трубопроводах с диаметром свыше 50 мм, где требуются высокая надежность и простота обслуживания. Они выдерживают давление до 25 бар и температуру до 200°C, обеспечивают герметичность при эксплуатации в системах с частыми перепадами давления.
Краны с полной проходной трубой оптимальны для отопительных систем, где важно минимальное сопротивление потоку теплоносителя. Их конструкция исключает образование завихрений и отложений, что повышает эффективность циркуляции и снижает износ оборудования.
Низкопрофильные шаровые краны предназначены для монтажа в ограниченном пространстве. Они сохраняют пропускную способность и герметичность, при этом занимают минимум места, что важно для монтажа в коллекторах и узлах подключения радиаторов.
Краны с усиленной изоляцией применяются в системах с высокой температурой теплоносителя (до 150°C) и агрессивными средами. Специальные материалы уплотнений и корпуса обеспечивают долговечность и устойчивость к коррозии, что критично для промышленных и коммерческих систем отопления.
Автоматические шаровые краны оснащаются электроприводами для дистанционного управления. Используются в сложных инженерных системах с необходимостью быстрого перекрытия потоков и интеграции в системы автоматизации зданий.
Материалы изготовления шаровых кранов и их влияние на долговечность
Нержавеющая сталь отличается высокой механической прочностью и устойчивостью к коррозии, особенно марок AISI 304 и AISI 316. Краны из нержавеющей стали выдерживают температуры до +180 °C и давления свыше 20 бар, что делает их оптимальными для систем с высокими нагрузками и агрессивной водой. Их долговечность превышает латунные аналоги, но цена существенно выше.
Бронза применяется реже, но обладает превосходной износостойкостью и устойчивостью к кавитации. В отопительных системах с жесткой водой бронзовые краны сохраняют функциональность дольше за счет меньшего образования отложений и коррозионного разрушения. Максимальная рабочая температура обычно не превышает +130 °C.
Важную роль играет внутреннее покрытие шарового элемента и уплотнителей. Платиновое или хромированное напыление увеличивает износостойкость и снижает трение, продлевая срок службы до 15-20 лет при соблюдении рабочих параметров. Уплотнители из фторкаучука (FKM) выдерживают высокие температуры и химическую агрессию, тогда как резиновые быстро изнашиваются при температуре свыше +90 °C.
Выбор материала должен учитывать температуру, давление и химический состав теплоносителя. Для стандартных систем отопления с мягкой водой оптимальны латунные краны с качественным покрытием и фторкаучуковыми уплотнителями. При повышенных требованиях к ресурсу и условиям эксплуатации рекомендуется использовать краны из нержавеющей стали с усиленными уплотнителями.

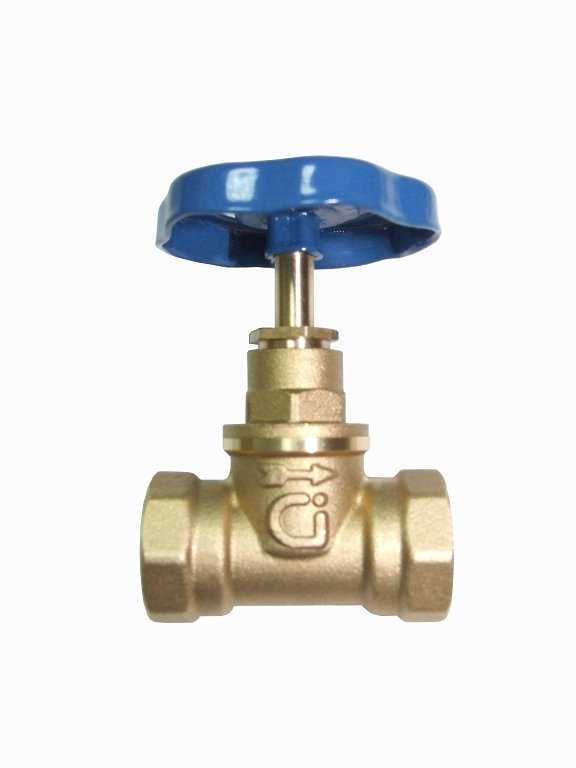

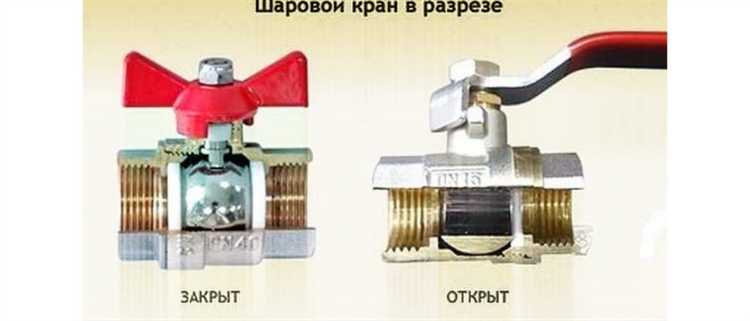

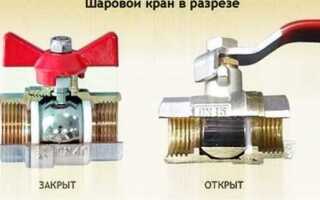

Особенности конструкции шаровых кранов для работы с горячей водой
Шаровые краны, предназначенные для систем отопления с горячей водой, имеют ряд конструктивных особенностей, обеспечивающих их надежную и долговечную эксплуатацию при повышенных температурах и давлении.
- Материал корпуса: применяется высококачественная латунь с повышенной термостойкостью или нержавеющая сталь марки AISI 304/316. Латунные корпуса проходят дополнительную термообработку для устойчивости к коррозии и термодеформации.
- Уплотнительные материалы: для работы с горячей водой используют сальниковые уплотнители из фторсодержащих эластомеров (например, Фторопласт-4, FKM/Viton) с температурным диапазоном до 180–200 °C. Резиновые уплотнители на основе EPDM не подходят для систем с температурой выше 90 °C.
- Шар и седло: поверхность шара хромируется или никелируется для снижения износа и предотвращения образования накипи. Седло выполнено из износостойких полимеров с высокой термостойкостью, устойчивых к воздействию горячей воды и тепловому расширению.
- Сальниковое уплотнение: конструкция предусматривает возможность подтяжки сальника без разборки крана, что критично для поддержания герметичности при расширении материалов из-за нагрева.
- Соединительные элементы: резьбовые или под приварку с усиленными уплотнительными прокладками из паронита или графита, обеспечивающими надежность при рабочих давлениях до 25 бар и температуре до 150 °C.
- Испытания и маркировка: каждый кран проходит гидростатическое испытание при давлении на 50 % выше рабочего. На корпусе указывается максимальная рабочая температура и давление, а также материал уплотнителей.
Рекомендации по выбору:
- Выбирайте краны с уплотнителями из фторкаучука (FKM), если температура воды превышает 120 °C.
- Для систем с частыми перепадами температуры предпочтительны конструкции с возможностью регулировки сальника без демонтажа.
- При использовании в закрытых системах отопления отдавайте предпочтение моделям с антикоррозийной защитой корпуса и покрытием шара.
- Обязательно учитывайте максимальное рабочее давление – для систем отопления обычно это 10–16 бар, но в некоторых случаях требуется краны с повышенным запасом прочности.
Критерии подбора размера и проходного сечения крана для отопления
Размер шарового крана выбирается исходя из диаметра трубы системы отопления, чтобы обеспечить минимальное гидравлическое сопротивление и сохранить заданную производительность. Для трубопроводов диаметром до 25 мм оптимальным считается кран с условным проходом (ДУ) того же размера – 15 или 20 мм. При увеличении диаметра трубы до 32–50 мм целесообразно использовать краны с ДУ на 5 мм больше, чем у трубы, например, кран 40 мм на трубу 32 мм. Это снижает потерю давления в узле.
Проходное сечение крана должно максимально соответствовать внутреннему сечению трубы. Использование крана меньшего размера приводит к сужению потока, что повышает риск гидравлических ударов и снижает эффективность циркуляции теплоносителя. При больших диаметрах труб (от 65 мм и выше) рекомендуются краны с полнопроходным (full bore) типом конструкции, обеспечивающим свободный проход без сужения.
Для систем с высокой скоростью теплоносителя (свыше 2 м/с) выбор крана с увеличенным проходным сечением снижает турбулентность и шумы, продлевая срок службы оборудования. При расчетах учитывается также рабочее давление и температура теплоносителя, чтобы материал и конструкция крана выдерживали эксплуатационные нагрузки без деформаций.
Важным фактором является совместимость резьбового или фланцевого подключения крана с трубопроводом, поскольку несоответствие влияет на герметичность и монтажные трудности. Использование переходников для подгонки размеров допускается, но не рекомендуется для основных магистралей отопления из-за дополнительных гидравлических потерь.
Способы подключения шаровых кранов к трубопроводам отопления
Для монтажа шаровых кранов в системы отопления применяются три основных способа: резьбовое, фланцевое и сварное соединение. Выбор зависит от диаметра труб, материала трубопровода и условий эксплуатации.
Резьбовое подключение – самый распространённый способ для труб диаметром до 50 мм. Краны оснащаются внутренней или наружной резьбой, которая должна точно соответствовать стандарту труб (например, ГОСТ 6357-81 для стальных труб). Для обеспечения герметичности используют ленты ФУМ или льняную паклю с герметиком. Крайне важно правильно выбирать класс точности резьбы, чтобы избежать протечек и затруднений при монтаже.
Фланцевое соединение применяется преимущественно на трубах диаметром свыше 50 мм и при работе с высокими давлениями. Шаровой кран с фланцами закрепляется болтами к соответствующим фланцам трубопровода. При этом обязательна установка уплотнительной прокладки из паронита или фторопласта, устойчивого к температурам до 150 °C. Крепеж должен затягиваться с моментом, рекомендованным производителем крана, чтобы исключить деформацию корпуса и обеспечить долговечность соединения.
Сварное соединение используется редко и только с кранами, имеющими сварные патрубки. Такой способ оправдан в системах с высокими требованиями к надежности и минимальному риску протечек. Сварку выполняют электросваркой или аргонодуговой сваркой в защитной атмосфере, строго соблюдая технологию, чтобы не повредить уплотнительные элементы внутри крана. После сварки обязательна проверка герметичности и визуальный контроль швов.
При монтаже важно учитывать направление потока – шаровой кран должен устанавливаться согласно стрелке на корпусе, если она присутствует. Для систем с частой эксплуатацией рекомендуется выбирать краны с монтажным положением, обеспечивающим удобство обслуживания и замены без демонтажа труб.
Основные эксплуатационные характеристики и показатели надежности
Выбор шарового крана для системы отопления базируется на нескольких ключевых параметрах, напрямую влияющих на долговечность и безопасность эксплуатации. Краны должны выдерживать рабочее давление не менее 10 бар, при этом предпочтительно выбирать модели с запасом по давлению до 16 бар для повышения надежности.
Температурный диапазон эксплуатации обычно варьируется от -20 до +150 °C. Для систем с высокотемпературными носителями рекомендуется использовать краны с корпусом из латуни с повышенной термостойкостью или нержавеющей стали.
Производители указывают ресурс рабочего цикла – количество полных открытий и закрытий без снижения герметичности. Для отопительных систем минимально допустимый ресурс составляет 20 000 циклов, при этом для объектов с интенсивной эксплуатацией лучше ориентироваться на модели с ресурсом от 50 000 циклов.
Уплотнительные материалы должны быть стойкими к термоокислительному износу и химическому воздействию теплоносителя. Наиболее эффективны уплотнители из фторопласта (PTFE), обеспечивающие минимальные утечки и стабильную работу при перепадах температуры.
Показатель герметичности контролируется по стандарту ISO 5208, класс А или В, где А означает отсутствие утечек при номинальном давлении. Выбор кранов с классом герметичности не ниже В гарантирует снижение рисков аварий и потерь теплоносителя.
Дополнительно важен показатель коэффициента Kv – пропускная способность крана. Для отопительных контуров рекомендуется выбирать шаровые краны с Kv, соответствующим расчетному расходу, чтобы избежать гидравлических потерь и поддерживать стабильное давление в системе.
Надежность также зависит от конструкции штока и качества сборки. Штоки с двойным уплотнением и шарнирным соединением минимизируют износ и вероятность поломок при вибрациях и термодеформациях.
Вопрос-ответ:
Как правильно выбрать шаровый кран для системы отопления по материалу изготовления?
Выбор материала шарового крана зависит от условий эксплуатации системы отопления. Чаще всего используются краны из латуни или нержавеющей стали. Латунные модели подходят для стандартных систем с температурой до 90-110°C и умеренным давлением. Нержавеющая сталь более устойчива к коррозии и выдерживает более высокие температуры, что делает её хорошим вариантом для сложных или промышленных систем. При выборе стоит учитывать, с каким теплоносителем будет работать система, а также уровень агрессивности среды.
Какие параметры шарового крана влияют на его долговечность в системе отопления?
На срок службы крана влияют качество материалов, устойчивость к коррозии и механическая прочность. Важную роль играет тип уплотнительных элементов — они должны сохранять эластичность при высоких температурах и не разрушаться под воздействием теплоносителя. Также имеет значение правильный монтаж и соблюдение условий эксплуатации, например, поддержание давления и температуры в пределах рекомендованных заводом-изготовителем. Регулярное техническое обслуживание системы способствует сохранению работоспособности крана.
Какие существуют типы управления шаровыми кранами и как выбрать подходящий для отопления?
Шаровые краны бывают с ручным, электрическим и пневматическим управлением. Для бытовых систем отопления обычно достаточно ручного управления — это простой и надёжный вариант. В автоматизированных системах часто используют электроприводы, позволяющие дистанционно контролировать поток теплоносителя. Пневматические приводы применяются в промышленных масштабах, где требуется высокая скорость срабатывания. Выбор зависит от сложности системы, наличия автоматики и требований к управлению.
Как влияет диаметр шарового крана на работу системы отопления?
Диаметр крана должен соответствовать диаметру трубопровода, чтобы обеспечить нормальный поток теплоносителя без излишних потерь давления. Если кран будет меньше трубы, это создаст узкое место, ухудшающее циркуляцию и эффективность отопления. Слишком большой кран в небольшом трубопроводе может быть излишне дорогим и громоздким. При подборе важно ориентироваться на технические параметры системы и рекомендации производителя по совместимости с конкретными трубами.
