Какой провод можно прокладывать без гофры

При прокладке электрических кабелей без использования гофротруб важно учитывать не только тип провода, но и условия эксплуатации. Провода без защитной гофры подвержены механическим воздействиям, поэтому критически важно выбирать изделия с достаточным уровнем изоляции и устойчивостью к внешним факторам.

Основные критерии выбора – материал жилы, сечение, тип изоляции и способ монтажа. Медные жилы обладают лучшей проводимостью и гибкостью по сравнению с алюминиевыми, что снижает риск перегрева и повышает надежность. Минимально допустимое сечение провода зависит от нагрузки и длины линии, чтобы исключить падение напряжения и перегрев.

Изоляция должна обеспечивать защиту от влаги, химических воздействий и механических повреждений. Для прокладки без гофры чаще применяют провода с ПВХ- или Полиэтиленовой изоляцией повышенной прочности, которые выдерживают прямой контакт с твердыми поверхностями и вибрации. Дополнительно учитывают температурный диапазон эксплуатации, чтобы изоляция не теряла свойства при экстремальных температурах.

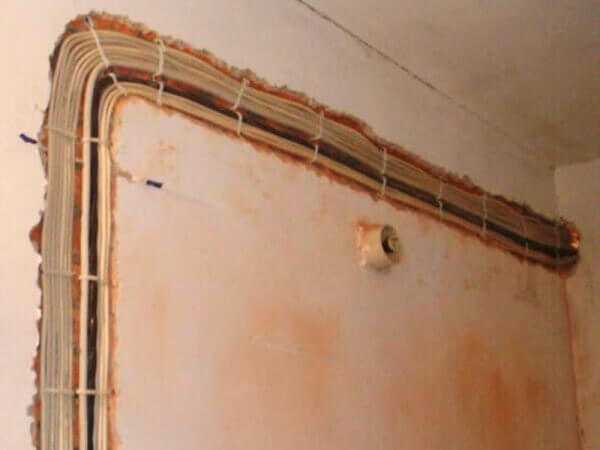

При прокладке в стенах или под штукатуркой важно соблюдать рекомендации по минимальному расстоянию от других коммуникаций и избегать натяжений провода. Правильный выбор и монтаж гарантируют долговечность и безопасность электросети без необходимости использования гофротруб.

Выбор провода для прокладки без гофры: правила и рекомендации

Для прокладки без гофры подходят провода с прочной изоляцией и достаточной механической защитой. Рекомендуется использовать провода с изоляцией из ПВХ или сшитого полиэтилена, устойчивой к истиранию и температурным колебаниям.

Сечение жилы выбирается исходя из нагрузки и длины линии. Для освещения достаточно 1,5 мм², для розеток – не менее 2,5 мм². При прокладке без гофры важно учитывать повышенный риск механических повреждений, поэтому желательно выбирать провода с двойной изоляцией или с оболочкой из ПВХ толщиной от 0,7 мм.

Для скрытой прокладки без гофры следует использовать провода с негорючими характеристиками (например, марки ВВГнг-LS). Они не распространяют горение и выделяют минимальное количество дыма при возгорании.

Важно соблюдать температурный режим: провода должны выдерживать рабочую температуру минимум до 70 °C. При возможном повышении температуры выбирайте провода с изоляцией, рассчитанной на 90 °C и выше.

Провода без гофры должны иметь гибкие жилы, особенно при прокладке по сложным маршрутам или в узких каналах. Медь является предпочтительным материалом жилы из-за лучшей электропроводности и устойчивости к коррозии.

Запрещено использовать провода с тонкой или повреждённой изоляцией, а также кабели, не рассчитанные на эксплуатацию без дополнительной механической защиты. Соблюдение этих правил обеспечит безопасность и долговечность электропроводки.

Типы проводов, подходящие для прокладки без гофры

Для прокладки без гофры подходят провода с жесткой или полужесткой изоляцией, обладающие достаточной механической прочностью и устойчивостью к внешним воздействиям. Наиболее распространены медные одножильные и многожильные провода с изоляцией из ПВХ, ПВХ с добавками пластификаторов, а также с изоляцией из сшитого полиэтилена (XLPE).

Провода с изоляцией ПВХ выдерживают температуру до +70°С и устойчивы к влаге, что делает их приемлемыми для прокладки в сухих и умеренно влажных помещениях без дополнительной защиты. Для условий с повышенной температурой или влажностью лучше выбирать провода с изоляцией XLPE, способные работать до +90°С и более.

Особое внимание стоит уделить сечению жил: для минимизации тепловых потерь и повышения безопасности рекомендуются сечения от 1,5 мм² для освещения и от 2,5 мм² для розеточных линий. Провод должен иметь класс пожаробезопасности не ниже ГОСТ Р МЭК 60332-1 для защиты от распространения пламени.

Для наружной или полуподземной прокладки без гофры следует использовать провода с усиленной изоляцией и защитным слоем, например ВВГнг-LS или NYM, которые обладают пониженным дымообразованием и отсутствием горючих компонентов в изоляции. Эти типы выдерживают прямой контакт с бетоном и влагой без ухудшения характеристик.

Провода с медной жилой предпочтительнее алюминиевых в условиях прокладки без гофры, так как обладают лучшей гибкостью и устойчивостью к механическим воздействиям, что снижает риск повреждений при монтаже и эксплуатации.

Нормативные требования к изоляции и маркировке провода

Изоляция провода должна соответствовать требованиям ГОСТ Р 53769-2010 и ПУЭ (пункт 1.3.2), обеспечивая надежную защиту от механических повреждений и электрических пробоев при эксплуатации в заявленных условиях. В зависимости от среды эксплуатации выбирается материал изоляции: ПВХ, ПОЛИЭТИЛЕН, резина или сшитый полиэтилен, выдерживающий температуры от -40 до +90 °C и напряжение до 1000 В.

Для проводов без гофры обязательна стойкость изоляции к ультрафиолету и повышенной влажности, если прокладка происходит на открытом воздухе или в помещениях с повышенной влажностью. Изоляция должна иметь класс пожарной безопасности согласно ГОСТ 31565-2012, не поддерживать горение и выделять минимальное количество токсичных газов при нагревании.

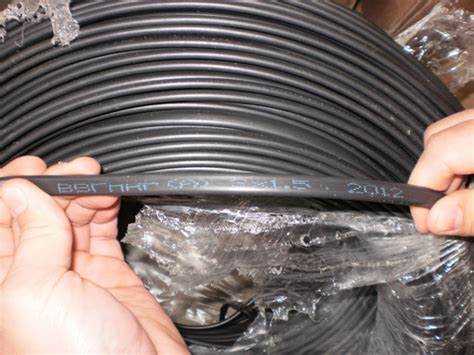

Маркировка провода должна содержать на наружной оболочке четкие обозначения, включающие: тип провода, сечение жил, количество жил, рабочее напряжение, обозначение стандарта, дату изготовления и код производителя. Шрифт маркировки обязан сохраняться четким на протяжении всего срока эксплуатации без выцветания и стирания.

При прокладке без гофры важна цветовая маркировка жил, соответствующая требованиям ГОСТ 50462-2009, для однозначной идентификации фазы, нуля и заземления. Для жил сечением свыше 6 мм² допускается использование полосной цветовой маркировки или комбинированных цветов, что упрощает монтаж и диагностику.

Особое внимание уделяется соблюдению требований к стойкости изоляции при контакте с химически агрессивными средами и маслом, если прокладка проходит в таких условиях. В этих случаях выбираются провода с дополнительным защитным покрытием, подтвержденным сертификатами соответствия и эксплуатационными испытаниями.

Максимально допустимая длина и способы крепления провода без гофры

Максимальная длина провода без гофры определяется, прежде всего, нормами по падению напряжения и мощностью нагрузки. Для медного провода сечением 1,5 мм² при силе тока до 16 А рекомендуемая длина не должна превышать 20–25 метров. Для сечения 2,5 мм² – до 35 метров, что обеспечивает безопасную эксплуатацию без перегрева и существенных потерь напряжения.

При больших расстояниях необходимо либо увеличивать сечение провода, либо применять кабель с дополнительной изоляцией и защитой. Провода без гофры нельзя прокладывать на открытом воздухе или в местах с механическими нагрузками без дополнительной защиты.

Крепление провода должно осуществляться с шагом не более 40 см в горизонтальном положении и 25 см при вертикальной прокладке. Допускается использование специальных пластиковых или металлических крепежей с закруглёнными краями, чтобы исключить повреждение изоляции. Рекомендуется фиксировать провод в местах входа и выхода из коробок, а также на изгибах.

Запрещено применять крепежи с острыми заусенцами или слишком тугое затягивание, так как это приводит к нарушению изоляции и снижению срока службы. Оптимально использовать кабельные скобы с резиновыми вставками или специальные хомуты с защитой от перетирания.

Условия эксплуатации: температура и влажность при прокладке без гофры

При выборе провода для прокладки без гофры критично учитывать температурный режим и уровень влажности, так как они напрямую влияют на долговечность изоляции и безопасность эксплуатации.

• Температура окружающей среды: для большинства проводов ПВХ изоляции оптимальный диапазон – от -10 °С до +40 °С. При прокладке в помещениях с повышенной температурой, например, вблизи отопительных приборов, рекомендуются провода с термостойкой изоляцией (до +70 °С и выше).
• Максимально допустимая температура проводника: обычно не должна превышать +70 °С для медных жил с ПВХ изоляцией. При превышении возможна деформация и преждевременное старение изоляции.
• Влажность воздуха: при прокладке без гофры в помещениях с влажностью выше 60% лучше использовать провода с резиновой или силиконовой изоляцией, обладающей повышенной влагостойкостью.
• Условия влажных помещений: прямой контакт с конденсатом или брызгами исключает применение проводов с обычной изоляцией. Необходимо выбирать маркировки с классом защиты IP, а также провода с резиновой или специализированной влагостойкой оболочкой.

Дополнительно следует учитывать, что прокладка без гофры запрещена в местах с резкими перепадами температуры и высокой влажностью без дополнительной защиты, так как изоляция быстро теряет свои свойства, что ведет к повышенному риску короткого замыкания и возгорания.

1. Перед монтажом проверяйте технические характеристики провода согласно паспорту производителя.
2. В условиях нестандартных температур и влажности используйте провода с повышенными эксплуатационными характеристиками.
3. При невозможности обеспечить нормальные условия эксплуатации применяйте дополнительные защитные элементы (короба, трубы, гофры).

Выбор сечения провода в зависимости от нагрузки и способа прокладки

1. Определение нагрузки:
   • Расчёт тока по мощности нагрузки: I = P / (U × cosφ), где P – мощность в ваттах, U – напряжение, cosφ – коэффициент мощности.
   • Учитывать одновременность включения приборов и запас по току минимум 10-20% для надёжности.
2. Выбор сечения по токовой нагрузке:
   • Для медного провода при прокладке без гофры допустимый ток на 1 мм² составляет примерно 6-8 А.
   • Для алюминиевого – около 4-5 А на 1 мм².
3. Корректировка сечения в зависимости от способа прокладки:
   • Прокладка в воздухе: температура окружающей среды и вентиляция снижают нагрев, допускается использование сечения ближе к минимальному расчетному.
   • Прокладка в стенах или каналах без вентиляции: следует увеличить сечение на 20-30% из-за ухудшенного отвода тепла.
   • Прокладка в пучках из нескольких проводов требует повышения сечения на 25-40%, так как теплоотдача снижается.
4. Дополнительные факторы:
   • Длина линии: при больших расстояниях увеличивается падение напряжения, для которого может потребоваться увеличение сечения.
   • Температурный режим помещения: при высоких температурах токовая нагрузка снижается, что требует увеличения сечения.

При соблюдении этих правил выбирайте ближайшее стандартное сечение, обеспечивающее безопасность и экономичность эксплуатации.

Меры безопасности при монтаже и эксплуатации проводов без гофры

При монтаже проводов без гофры важно строго соблюдать требования по защите от механических повреждений. Использование кабель-каналов, пластиковых или металлических труб обязательное условие в помещениях с высокой вероятностью случайных ударов или истирания. Минимальный радиус изгиба должен быть не менее 6 диаметров провода, чтобы избежать деформации жил и изоляции.

Запрещается прокладывать провода без гофры рядом с острыми кромками и металлическими элементами без использования защитных втулок. При проходе через стены или перегородки обязательно применять металлические или пластиковые муфты для предотвращения повреждений изоляции.

Монтажные соединения должны выполняться только с использованием заводских клеммников или пайки, исключая скрутки, если это не предусмотрено инструкцией. Для фиксации проводов рекомендуется применять специальные держатели и крепеж, не сдавливающий и не деформирующий кабель.

Эксплуатация безгофровых проводов требует регулярного осмотра на предмет повреждений изоляции и целостности жил. В помещениях с повышенной влажностью или химически агрессивной средой обязательно применение проводов с соответствующей маркировкой и защитой.

Запрещено укладывать такие провода в местах с температурой выше 70°C или на поверхности, контактирующие с горючими материалами без дополнительной термостойкой защиты. Все работы должны выполняться при отключенном электропитании и с использованием средств индивидуальной защиты.

Вопрос-ответ:

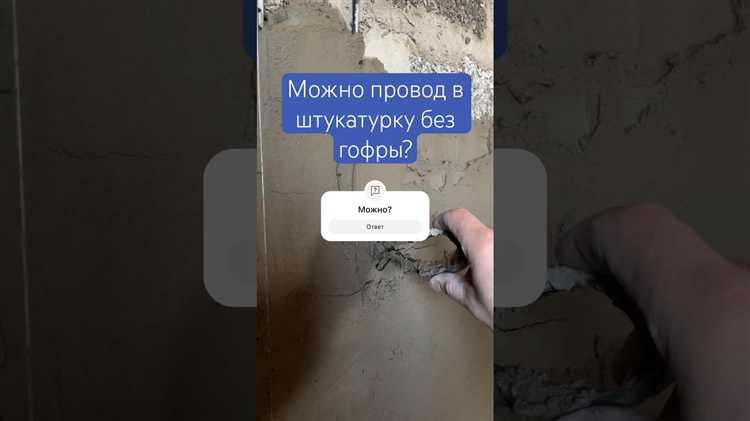

Можно ли прокладывать провод без гофры в жилом помещении, если он скрыт в стене?

Да, в жилых помещениях разрешается прокладывать провод без гофры, если он укладывается в штробу и заливается штукатуркой. При этом необходимо использовать кабель с двойной изоляцией, например, марки ВВГнг или NYM. Такие кабели устойчивы к механическим повреждениям и способны выдерживать контакт с гипсовыми или цементными смесями. Важно, чтобы кабель не имел видимых повреждений и был рассчитан по сечению на предполагаемую нагрузку.

Какое сечение провода выбрать для прокладки без гофры, если планируется подключение розеток?

Для подключения розеток в большинстве случаев выбирается медный кабель сечением 2,5 мм². Он рассчитан на нагрузку до 5,5 кВт при правильной укладке и нормальной температуре окружающей среды. Кабель должен иметь плотную изоляцию, а также соответствовать нормам пожарной безопасности, особенно если укладка проводится в деревянных стенах или в местах с повышенным риском возгорания.

Есть ли запрет на прокладку провода без гофры в деревянных домах?

Да, в деревянных домах прокладка кабеля без дополнительной защиты запрещена. Согласно правилам электробезопасности, в таких строениях необходимо использовать металлические трубы, кабель-каналы с огнестойкими характеристиками или гофру, обладающую соответствующей степенью защиты. Это связано с высокой пожароопасностью древесины. Даже негорючий кабель типа ВВГнг-LS требует защитной оболочки в деревянных конструкциях.

Какие кабели лучше всего подходят для открытой прокладки без гофры по бетонной стене?

Для открытой прокладки по бетонной или кирпичной поверхности подойдут кабели с усиленной внешней оболочкой, такие как ВВГнг или NYM. Они устойчивы к воздействию ультрафиолета, не боятся контакта с цементом и не требуют дополнительной механической защиты в условиях, где отсутствует риск механического повреждения. Однако в местах, где возможен случайный удар или трение, рекомендуется всё же использовать защиту в виде кабель-канала или гофры.

Можно ли использовать провод ПВС без гофры при прокладке внутри стен?

Нет, провод ПВС не подходит для стационарной скрытой проводки, особенно без гофры. Он предназначен для подключения переносных приборов и рассчитан на гибкость, а не на длительное пребывание в неподвижном состоянии под слоем штукатурки или бетона. Его изоляция не рассчитана на взаимодействие с агрессивной строительной средой и со временем может разрушиться. Для скрытой прокладки следует выбирать кабели с прочной изоляцией и жёсткой конструкцией.
