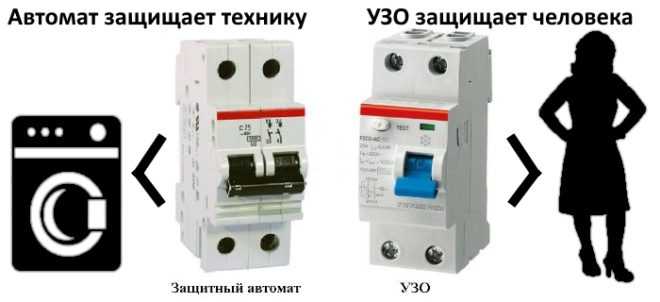

Дифференциальный автоматический выключатель (дифавтомат) сочетает в себе функции автоматического выключателя и устройства защитного отключения. Его основное назначение – защита электросети от перегрузок, коротких замыканий и утечек тока на землю. Однако в некоторых проектах возникает вопрос, можно ли использовать дифавтомат в качестве вводного устройства для всего объекта.
Для ввода электроснабжения на объекте традиционно применяются автоматические выключатели с определенными номиналами, рассчитанные на защиту кабелей и оборудования от токовых перегрузок. Дифавтомат при этом выполняет более расширенную функцию, но в качестве вводного устройства его применение требует тщательного анализа схемы и нагрузки. Ключевым фактором является выбор номинального тока и чувствительности по току утечки, чтобы не создавать ложных срабатываний и при этом обеспечить надежную защиту.
Рекомендации по использованию дифавтомата в вводе включают обязательную проверку параметров токов короткого замыкания в точке подключения, а также учет специфики распределения нагрузки. В системах с большим количеством электроприемников и высокими пусковыми токами вероятность ложных срабатываний возрастает, что может негативно сказаться на безопасности и эксплуатационной надежности. При корректном подборе параметров дифавтомат способен не только обеспечить вводный уровень защиты, но и повысить безопасность при эксплуатации.

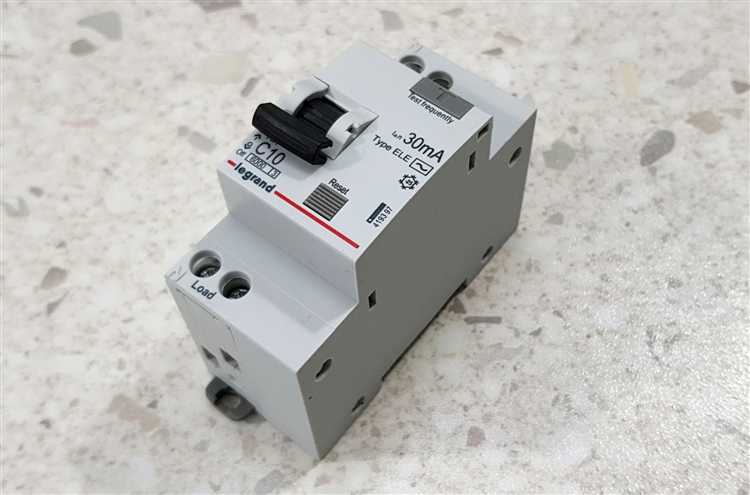

Назначение и функции дифференциального автомата
Дифференциальный автомат (УЗО) предназначен для оперативного отключения электрической цепи при возникновении токов утечки, которые могут привести к поражению электрическим током или пожару.
- Основная функция – защита людей от косвенного и прямого прикосновения к токоведущим частям за счёт своевременного разрыва цепи при утечках тока от 10 до 300 мА в зависимости от типа устройства.
- Защита оборудования и предотвращение возгорания путем выявления токов утечки, превышающих заданные пороги, что особенно актуально в условиях повышенной влажности или износа изоляции.
- Контроль целостности изоляции и предупреждение аварийных ситуаций, которые не всегда фиксируются другими автоматическими устройствами защиты.
Дифференциальный автомат совмещает в одном корпусе функции автоматического выключателя и устройства защитного отключения, что обеспечивает:
- Прерывание цепи при перегрузках и коротких замыканиях.
- Отключение при токах утечки, начиная от 10 мА для защиты людей и до 300 мА для защиты оборудования.
- Минимизацию ложных срабатываний за счёт точного контроля дифференциального тока и встроенных временных задержек.
Рекомендуется применять дифференциальные автоматы в распределительных щитах жилых и промышленных объектов для обеспечения комплексной защиты с учётом особенностей сети и нагрузок.
Технические параметры для использования дифавтомата на вводе
При выборе дифференциального автомата (дифавтомата) для вводного устройства необходимо учитывать следующие технические параметры, обеспечивающие безопасность и надежность работы:
Номинальный ток (In) должен соответствовать максимально возможной нагрузке вводного кабеля и распределительной сети. Обычно для вводов в жилых зданиях выбирают аппараты с номинальным током от 25 А до 63 А, в зависимости от сечения проводников.
Номинальное дифференциальное токовое срабатывание (IΔn) – ключевой параметр, определяющий чувствительность устройства к утечкам тока. Для вводного дифавтомата рекомендуется использовать устройства с током срабатывания 30 мА для защиты людей от поражения электрическим током. В помещениях с повышенной влажностью или во влажных зонах допустимо применение 10 мА.
Класс селективности важен при использовании нескольких уровней защиты. Для вводного дифавтомата оптимально выбирать аппараты класса S (селективные), позволяющие избежать ложных отключений при срабатывании защит в нагрузочных цепях.
Номинальное напряжение (Un) дифавтомата должно соответствовать рабочему напряжению сети – чаще всего 230/400 В переменного тока.
Характеристика отключения по времени
Возможность коммутации максимального тока короткого замыкания (Icn) должна быть не ниже расчетного значения короткого замыкания в точке установки. Для вводов в жилых домах обычно выбирают аппараты с Icn от 4,5 кА.
Совместимость с вводным кабелем – дифавтомат должен поддерживать подключение проводников соответствующего сечения, как минимум до 25–35 мм², чтобы исключить перегрев контактных соединений.
Учитывая эти параметры, дифавтомат на вводе выполняет комплексную защиту от токов утечки, токов перегрузки и коротких замыканий, обеспечивая безопасность и надежность электроустановки.
Сравнение дифавтомата с обычным автоматом на вводе

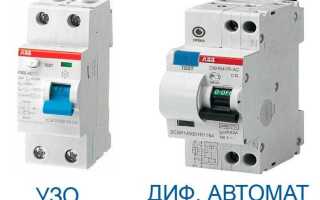

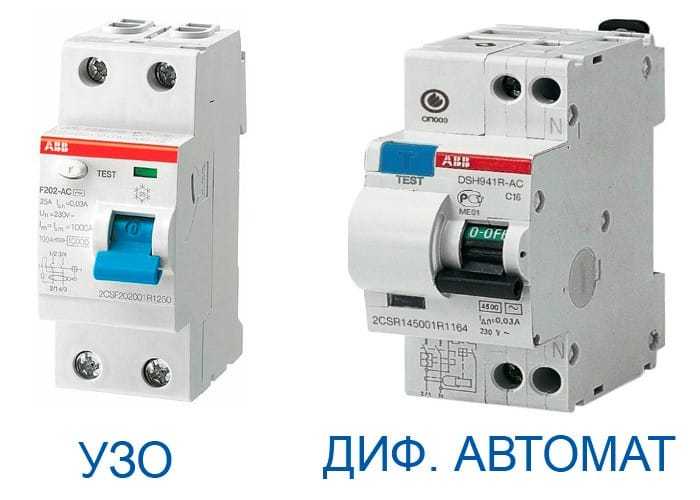

Дифференциальный автомат (дифавтомат) совмещает функции автоматического выключателя и устройства защитного отключения (УЗО). Вводной обычный автомат обеспечивает лишь защиту от перегрузок и коротких замыканий, без контроля утечек тока. Это снижает уровень электробезопасности при эксплуатации электроустановки.
По техническим параметрам вводной дифавтомат должен иметь номинальный ток, соответствующий расчетной нагрузке, и уставку дифференциального тока не выше 30 мА для жилых помещений, что обеспечивает защиту от поражения человека электрическим током. Вводной обычный автомат ограничен только током отключения, обычно в диапазоне 10–63 А, без дополнительной чувствительности к утечкам.
Установка дифавтомата на вводе повышает безопасность за счет обнаружения токов утечки на ранней стадии и быстрого отключения питания, что исключает возможность длительного воздействия тока на человека и снижает риск пожара. Обычный автомат не реагирует на утечки, что создает потенциальную угрозу.
Однако дифавтомат на вводе требует корректного выбора параметров и учета чувствительности к токам утечки всей сети, чтобы избежать ложных срабатываний. В сложных распределительных системах с большими длинами проводки и множеством нагрузок правильная селективность достигается с помощью комбинации дифавтоматов на вводе и на групповых линиях.
Использование обычного автомата на вводе оправдано лишь в случаях, когда УЗО применяются на отдельных группах, а общая система электробезопасности проектируется комплексно. При этом вводной автомат должен иметь достаточный номинальный ток и отключающую способность, соответствующую характеристикам сети.
В целом, дифавтомат на вводе предпочтителен для жилых и общественных зданий с повышенными требованиями к безопасности. Рекомендуется выбирать устройства с чувствительностью 30 мА и током срабатывания, оптимальным для конкретной нагрузки, что обеспечивает баланс между защитой и надежностью.
Нормативные требования к вводным устройствам в электросетях
Вводные устройства в электросетях должны обеспечивать надежную защиту и безопасность эксплуатации согласно действующим нормативам. Основные требования закреплены в ПУЭ (Правила устройства электроустановок), ГОСТ и технических регламентах.
- Вводное устройство должно гарантировать отключение питания при перегрузках и коротких замыканиях с временем срабатывания, не превышающим установленные значения для данного типа сети и нагрузки.
- Дифференциальные автоматы применяются как вводные устройства при условии, что их номинальные параметры (номинальный ток, уставка дифференциального тока, время срабатывания) соответствуют характеристикам защищаемой линии и требованиям безопасности.
- Вводные автоматы должны иметь характеристику отключения, обеспечивающую селективность и согласование с последующими автоматами и предохранителями в цепи.
- Для жилых и общественных зданий минимальный номинальный ток вводного устройства рассчитывается исходя из максимально допустимой нагрузки, но не менее 25 А для квартир и 40 А для частных домов.
- Дифференциальные автоматы обязательны в вводных цепях, если по проекту предусмотрена защита от поражения электрическим током и утечек на землю, с порогом срабатывания не более 30 мА для жилых помещений.
- Все вводные устройства должны иметь маркировку, подтверждающую соответствие требованиям ГОСТ Р 51326.1 и IEC 61009-1, а также иметь сертификаты соответствия, подтверждающие испытания по электрической прочности, устойчивости к механическим воздействиям и климатическим условиям.
- Монтаж вводных устройств обязателен с обеспечением доступа для обслуживания и возможностью быстрой замены без нарушения работы других цепей.
- При установке дифференциального автомата во вводном устройстве следует учитывать его селективность с последующими защитными устройствами для предотвращения ложных отключений.
Особенности выбора номинала дифавтомата для вводного устройства
Выбор номинального тока дифференциального автомата для вводного устройства должен основываться на суммарной нагрузке и характеристиках питающей сети. Номинал по току должен превышать максимальный суммарный ток потребления всех подключенных цепей, при этом учитывать пусковые токи мощного оборудования.
Рекомендуется выбирать номинал дифавтомата с запасом не менее 25-30% от расчетного максимума, чтобы избежать ложных срабатываний при пусковых перегрузках и обеспечить надежную защиту. Например, если максимальный ток нагрузки 40 А, дифавтомат целесообразно брать на 50 А.
Важно учитывать характеристику срабатывания автоматического выключателя, который входит в состав дифавтомата. Для вводного устройства предпочтительны устройства с характеристикой C, так как они адекватно реагируют на токи короткого замыкания и кратковременные перегрузки без срабатывания.
Кроме тока, ключевым параметром является чувствительность по току утечки (IΔn). Для вводного устройства обычно выбирают значения 30 мА при защите от поражения электрическим током в жилых помещениях или 100 мА и выше при защите от пожара в промышленных или коммерческих объектах.
При подключении вводного дифавтомата к распределительным щитам с несколькими отходящими линиями необходимо учитывать суммарный ток утечки по всем цепям. Перегрузка по утечке приведет к срабатыванию, поэтому иногда применяют дифавтоматы с более высоким номиналом утечки, а для каждой линии – свои отдельные устройства с меньшей чувствительностью.
Номинальное напряжение и частота выбираются по параметрам питающей сети, стандартные значения – 230/400 В и 50 Гц. Несоблюдение этих параметров снижает эффективность защиты и сокращает ресурс устройства.
Типичные ошибки при установке дифавтомата на вводе
Неправильный выбор номинального тока и чувствительности утечки. Часто встречается установка дифавтомата с током утечки 30 мА для всей линии ввода, что не всегда оправдано с точки зрения нагрузки и условий эксплуатации. Для вводного устройства рекомендуется выбирать значения по техническим нормативам, учитывая общее энергопотребление и возможные токи утечки. Чрезмерно чувствительный дифавтомат на вводе может приводить к ложным срабатываниям и отключениям.

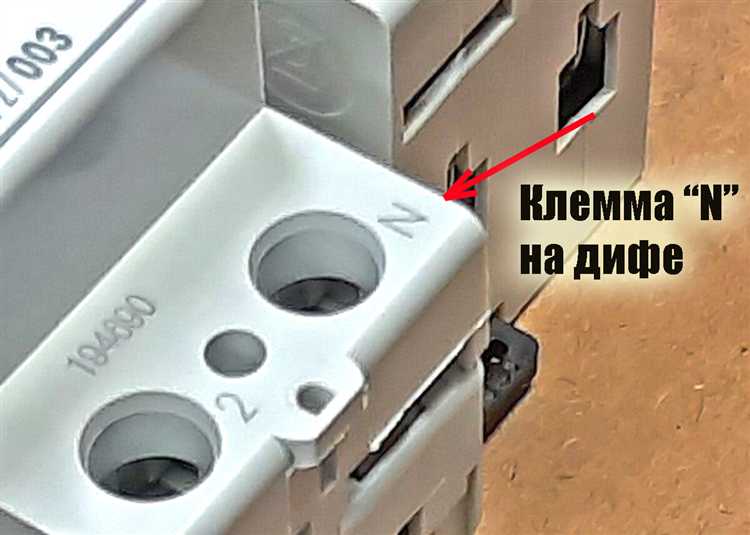

Ошибки при подключении фаз и нейтрали. Перепутывание или неправильное подключение фазного и нулевого проводников приводит к некорректной работе устройства или отсутствию защиты. Нулевой провод необходимо подключать строго к нулевому входу дифавтомата, фазу – к фазному. Нарушение полярности снижает надежность работы и увеличивает риск повреждения оборудования.
Отсутствие или неправильное заземление. Установка дифавтомата без организованной системы заземления делает защиту неэффективной. Для корректного функционирования устройства требуется стабильный контур заземления с сопротивлением не выше нормативных значений (обычно до 4 Ом). Несоблюдение этого требования снижает чувствительность к токам утечки.
Отсутствие селективности при выборе защиты. Установка на вводе дифавтомата с характеристиками, совпадающими с автоматами на отходящих линиях, приводит к массовым отключениям при малейших утечках. Следует подбирать параметры вводного устройства так, чтобы его время-токовая характеристика была менее чувствительной, чем у защит на отходящих цепях.
Использование дифавтомата с некорректной характеристикой отключения. Вводные устройства должны иметь характеристики типа AC или A с учетом специфики нагрузки (например, наличие электронных устройств, приводов). Использование только типа AC может не обнаружить постоянные составляющие утечки, что снижает уровень безопасности.
Нарушение требований по монтажу и креплению. Некачественное крепление, плохой контакт клемм и незащищённость от вибраций и механических воздействий ведут к ухудшению работы и быстрому выходу из строя. Все соединения должны быть затянуты с рекомендуемым моментом, а устройство установлено в шкафе с доступом для обслуживания.
Преимущества и риски применения дифавтомата вместо вводного автомата
Дифавтомат объединяет функции автоматического выключателя и устройства защитного отключения (УЗО), что обеспечивает одновременно защиту от перегрузок, коротких замыканий и токов утечки. Это сокращает количество компонентов и упрощает щит, снижая затраты на оборудование и монтаж. В условиях ограниченного пространства дифавтомат позволяет уменьшить габариты вводного устройства без потери функциональности.
Однако применение дифавтомата в качестве вводного устройства сопряжено с рядом рисков. Во-первых, стандартные дифавтоматы обычно рассчитаны на меньший номинальный ток по сравнению с вводными автоматами, что может ограничить возможность подключения высокомощных потребителей или усложнить расширение сети в будущем. Во-вторых, дифавтоматы зачастую имеют более высокую чувствительность, что увеличивает вероятность ложных срабатываний при старте электродвигателей или при воздействии электромагнитных помех.
Еще одним ограничением является нормативное регулирование: в ряде стран и регионов использование дифавтомата в качестве вводного устройства не допускается либо требует дополнительного согласования с энергетическими службами. Несоблюдение этих требований может привести к отказу в подключении или нарушению условий гарантии.
Рекомендуется применять дифавтомат на вводе только при точном соответствии его номинальных параметров максимальному токовому и дифференциальному нагрузкам объекта. Для объектов с нестабильными пусковыми токами и высокой вероятностью электромагнитных помех следует предусмотреть дополнительные меры – например, установку сетевых фильтров или выбор устройств с высокой селективностью.
В итоге, выбор дифавтомата в качестве вводного устройства возможен при тщательном техническом обосновании и соблюдении нормативных требований. Без этого риски снижения надежности и проблем с эксплуатацией возрастают, что делает классический вводной автомат с отдельным УЗО более предпочтительным вариантом в большинстве случаев.
Практические рекомендации по монтажу и проверке дифавтомата на вводе
Перед установкой дифференциального автомата (дифавтомата) на ввод необходимо удостовериться, что его номинальный ток соответствует максимальной нагрузке электроустановки. Рекомендуется выбирать устройства с номинальным током, равным или немного превышающим суммарный ток нагрузки, чтобы избежать частых ложных срабатываний.

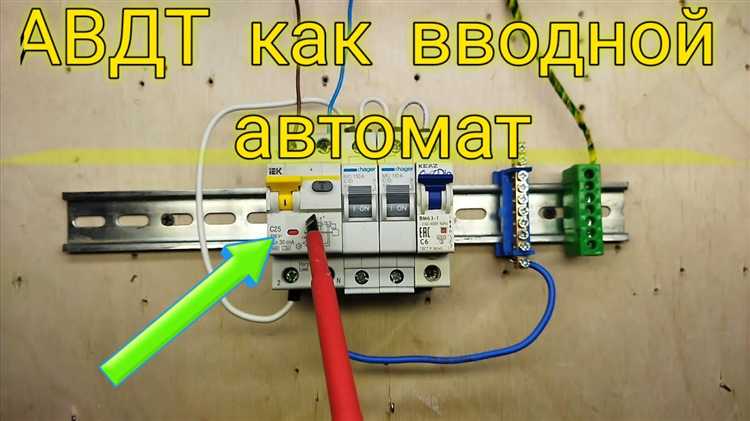

Монтаж дифавтомата следует выполнять на распределительном щите, располагая его сразу после счетчика и перед ответвлениями к группам потребителей. Для обеспечения правильной работы обязательно соблюдайте полярность подключения: входные клеммы к питающей линии, выходные – к потребителям.
При монтаже важно обеспечить надежное закрепление устройства на DIN-рейке и использовать провода с сечением, соответствующим паспортным требованиям дифавтомата. Затягивание клемм должно быть выполнено с усилием 2-2,5 Н·м, чтобы избежать перегрева и плохого контакта.
Перед подачей напряжения проверьте целостность и правильность подключения всех проводников, в том числе заземления. Отсутствие или неправильное подключение защитного заземления снижает эффективность работы устройства и увеличивает риск поражения током.
Для проверки работоспособности дифавтомата используйте встроенную тестовую кнопку «Тест» (Test). Нажатие кнопки должно немедленно отключить питание, подтверждая срабатывание защитного механизма. Если устройство не отключается, оно неисправно и требует замены.
Рекомендуется проводить функциональную проверку дифавтомата не реже одного раза в полгода. Для дополнительной проверки применяйте специальное измерительное оборудование, способное создавать ток утечки, близкий к уставке устройства (например, 30 мА).
При эксплуатации следует избегать установки дифавтоматов на вводах с частыми и значительными пусковыми токами или в сетях с высоким уровнем электромагнитных помех, так как это может вызвать ложные срабатывания. В таких случаях целесообразно использовать устройства с повышенной селективностью или отдельную систему защиты.
Вопрос-ответ:
Можно ли использовать дифавтомат как вводное устройство в электрической цепи?
Дифавтомат совмещает функции автоматического выключателя и устройства защитного отключения. Теоретически его можно применять в качестве вводного устройства, так как он способен не только отключать цепь при перегрузках и коротких замыканиях, но и обеспечивать защиту от токов утечки. Однако при этом стоит учитывать технические характеристики конкретного дифавтомата и требования к вводу, чтобы устройство обеспечивало надежную и безопасную работу.
Какие преимущества дает применение дифавтомата на вводе по сравнению с обычным автоматом?
Основное преимущество дифавтомата — наличие защиты от утечки тока, что повышает безопасность электросети и снижает риск поражения электрическим током. Кроме того, он выполняет функции защиты от перегрузок и коротких замыканий, что делает его более универсальным. При использовании на вводе дифавтомат помогает оперативно обнаруживать и отключать аварийные ситуации, что особенно актуально для жилых и общественных зданий.
Существуют ли ограничения при установке дифавтомата в качестве вводного устройства?
Да, при выборе дифавтомата для вводного устройства необходимо учитывать его номинальные параметры, такие как ток и чувствительность к утечкам, а также соответствие стандартам и требованиям ПУЭ. Кроме того, в некоторых случаях может потребоваться установка дополнительных устройств или использование специализированных моделей для корректной работы в качестве ввода. Неправильный выбор или установка могут привести к срабатыванию без реальной причины или, наоборот, к недостаточной защите.
Как влияет использование дифавтомата на надежность электросети при вводе?
Применение дифавтомата на вводе повышает уровень безопасности за счет быстрого отключения питания при появлении токов утечки, которые могут быть связаны с повреждением изоляции или контактом с водой. Это снижает риск возгорания и поражения электрическим током. Однако правильная работа дифавтомата зависит от его правильного подбора и установки, а также от общего состояния электросети. Если всё выполнено грамотно, надежность системы повышается.
Какие особенности монтажа дифавтомата в качестве вводного устройства нужно учитывать?
При монтаже дифавтомата на вводе важно обеспечить правильное подключение всех фаз и нулевого провода, так как неправильное подключение может привести к некорректному срабатыванию. Также необходимо соблюдать требования по защите от механических воздействий и влаги, а также проверять параметры срабатывания в соответствии с нагрузкой и характеристиками электросети. Кроме того, рекомендуется согласовать выбор устройства с электриком или специалистом, чтобы избежать ошибок при установке.
