Переходное сопротивление контактов напрямую влияет на надежность и электрические характеристики разъёмов, реле, коммутационных устройств и шинопроводов. Значения выше 0,1 Ом могут указывать на деградацию контактной поверхности, коррозию или ослабление механического прижима. Точное измерение необходимо для контроля качества при производстве и для оценки износа в процессе эксплуатации.
Для измерения переходного сопротивления применяют метод четырехконтактного зондирования. Он позволяет исключить влияние сопротивления проводов и точек подключения. Ток, как правило, подается в диапазоне от 100 мА до 1 А, а измерение падения напряжения проводится отдельной цепью. При этом используют миллиомметры с разрешением до 0,1 мкОм и стабильным источником тока.
Контактная зона должна быть очищена от загрязнений и оксидов, а сила прижима контролируема. В противном случае результаты будут нестабильны. Для подвижных контактов (например, в реле) измерения проводят при нескольких циклах замыкания, фиксируя максимальное и среднее значения сопротивления.
Измерения желательно проводить при температуре, соответствующей рабочей, так как сопротивление может возрастать при нагреве вследствие ухудшения проводимости материалов. При контроле силовых контактов учитывают термоэлектрические ЭДС, которые могут исказить результат; для их компенсации измерения выполняют при реверсировании тока.
Выбор метода измерения в зависимости от типа контакта
Для подвижных контактов (реле, разъемы, переключатели) предпочтителен метод четырёхпроводного измерения с импульсной нагрузкой. Импульсные токи минимизируют влияние переходных процессов и позволяют выявить нестабильности сопротивления, вызванные микроперемещениями контактирующих поверхностей. Ток должен быть не менее 100 мА, длительность импульса – до 10 мс, с повторением для оценки временной нестабильности.
Неподвижные соединения (пайка, сварка, обжим) допускают применение метода двухпроводного измерения, если сопротивление выше 10 мОм. Для низкоомных соединений необходимо использовать четырёхпроводную схему с токами от 1 А для уменьшения влияния сопротивления проводов. Измерение следует проводить после стабилизации термических процессов, исключая нагрев от внешних источников.
Для покрытий с высокой контактной нестабильностью (оксиды, пленки) используется метод переменного тока с частотой от 1 кГц до 10 кГц. Это снижает влияние электролитических процессов и позволяет обойти паразитные термо-ЭДС. Измерительная схема должна включать компенсацию индуктивной и емкостной составляющих.
Контакты в агрессивной среде или при высокой влажности требуют измерений в герметизированной камере. Рекомендуется комбинировать постоянный и переменный ток, чтобы выявить деградацию контакта по химическим причинам. Контроль проводится в динамике, с оценкой изменения сопротивления во времени при постоянных нагрузках.
Подготовка поверхности контактов перед измерением
Перед проведением измерений переходного сопротивления необходимо обеспечить минимальное влияние поверхностных загрязнений и оксидных плёнок на результаты. Контактные поверхности очищаются механически и химически в зависимости от материала.
Для медных контактов рекомендуется последовательная обработка:
- механическое снятие окислов мелкозернистой наждачной бумагой (P800–P1000);
- обработка 5–10% раствором лимонной кислоты в течение 30–60 секунд;
- промывка дистиллированной водой и сушка без касания ткани или бумаги.
Алюминиевые контакты очищаются только механически из-за высокой химической активности. После зачистки контакт должен быть защищён от повторного окисления, если измерение откладывается более чем на 10 минут. Допускается использование инертной среды (например, азота) для хранения.
Никелированные и серебряные покрытия не требуют химической обработки, но нуждаются в удалении жировых отложений. Рекомендуется обработка изопропиловым спиртом без следов воды, затем – воздушная сушка.
Категорически недопустимо использование абразивных материалов на позолоченных контактах – только спиртовая очистка без механического воздействия. Дополнительная проверка чистоты выполняется измерением сопротивления между двумя точками на контактной площадке с помощью 4-зондового метода: отклонение менее 5% от ожидаемого значения свидетельствует о достаточной подготовке.
Влажность воздуха в помещении подготовки не должна превышать 60%, температура – от 20 до 25 °C. Использование перчаток из нитрила предотвращает вторичное загрязнение.
Применение четырехпроводного метода для снижения погрешности
Четырехпроводный метод применяется для исключения влияния сопротивления проводников и контактных соединений на результат измерения переходного сопротивления. В отличие от двухпроводной схемы, здесь используются отдельные пары проводов для подачи тока и измерения напряжения, что устраняет падение напряжения на токоведущих жилах из итогового значения.
При реализации метода через контакты подается стабилизированный ток, например, 100 мА. Напряжение измеряется между точками, максимально приближенными к месту контакта, с использованием высокоомного вольтметра. Поскольку через измерительные провода не проходит ток нагрузки, сопротивление этих проводов и переходных соединений не вносит существенной ошибки.
Рекомендовано использовать экранированные провода и минимизировать расстояние между измерительными щупами и контактной поверхностью. Это снижает паразитные наводки и нестабильности при измерении сопротивлений порядка 10–1000 мкОм. Также важна калибровка прибора с учетом термо-ЭДС на контактах, особенно при измерениях на различных металлах.
Четырехпроводный метод особенно эффективен при оценке качества сварных, паяных и болтовых соединений, где требуется высокая точность при контроле деградации контактной поверхности и выявлении скрытых дефектов.
Типовые ошибки при измерении переходного сопротивления
При выполнении измерений переходного сопротивления даже незначительные отклонения от методики могут привести к искажению результатов. Ниже перечислены наиболее распространённые ошибки, которых следует избегать.

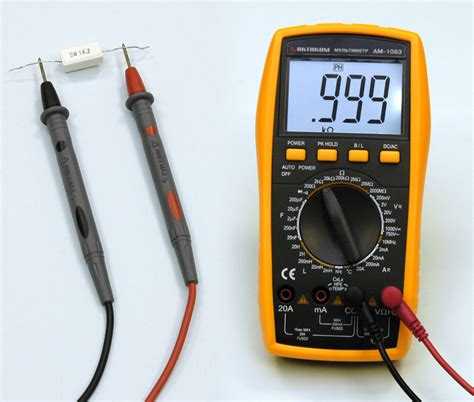

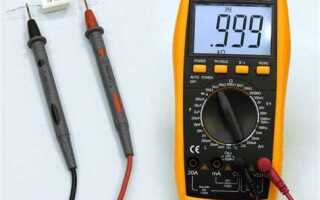

- Использование двухпроводной схемы измерения. Часто применяется по привычке, особенно при работе с мультиметрами. Однако такая схема включает сопротивление проводов и контактов щупов, что при низких значениях переходного сопротивления (менее 100 мкОм) приводит к грубым ошибкам. Необходимо применять четырёхпроводную схему (метод Кельвина).
- Недостаточное прижатие контактов. Измерение на неплотно зажатых клеммах или проводниках вызывает нестабильные показания. Давление в точке контакта должно соответствовать значениям, указанным в документации на измерительное оборудование (обычно не менее 1 Н).
- Наличие оксидной плёнки или загрязнений. Переходное сопротивление резко возрастает даже при тонкой плёнке окиси на металлической поверхности. Перед измерением требуется зачистка контактных площадок и удаление следов влаги или масел.

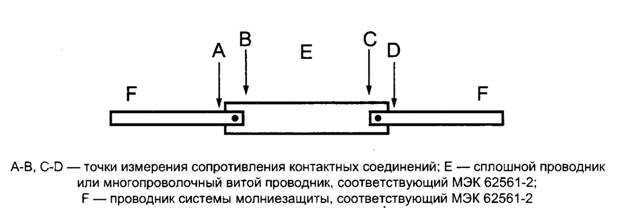

- Неправильное размещение измерительных проводов. Щупы или зажимы измерительных каналов должны быть подключены непосредственно к точкам контакта, минуя соединительные элементы. Подключение на расстоянии даже в 1–2 см от контакта искажает результаты.
- Отсутствие компенсации термоЭДС. При наличии разнородных материалов (например, медь–сталь) на контактах может возникать термоэлектрическое напряжение, особенно при градиенте температур. Прибор должен иметь режим компенсации или измерение проводится после выравнивания температуры.
- Использование неподходящего измерительного тока. Слишком малый ток (менее 100 мА) может не «пробивать» загрязнённый контакт, а чрезмерно высокий – вызывать локальный нагрев. Оптимальный ток зависит от предполагаемого сопротивления: например, для измерений в диапазоне 10–1000 мкОм рекомендуется использовать ток 1–10 А.

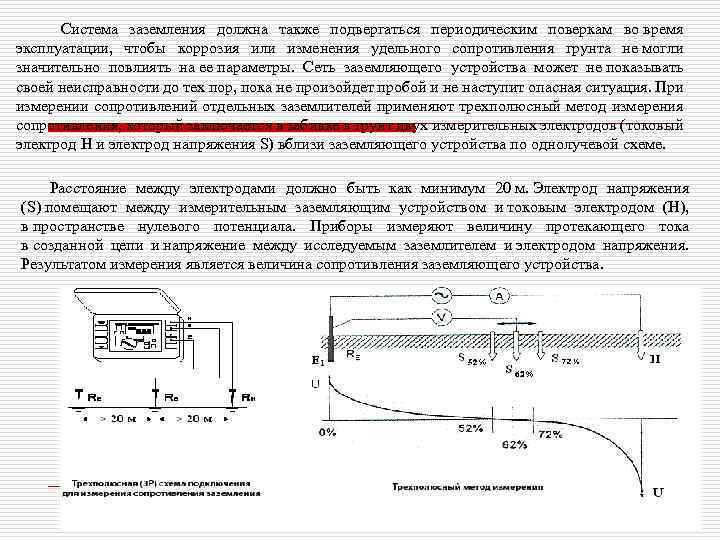

Особенности измерения сопротивления в полевых условиях
При измерении переходного сопротивления контактов вне лаборатории необходимо учитывать ряд факторов, способных существенно исказить результаты. Первичная задача – минимизация влияния внешнего сопротивления, включая сопротивление проводников, разъёмов и наводок от окружающих объектов.
Температурный режим критически важен: при падении температуры ниже 0 °C контактное сопротивление может увеличиваться в 1,5–2 раза из-за ухудшения проводимости окисленных поверхностей. Рекомендуется проводить измерения после стабилизации температурных условий или использовать приборы с температурной компенсацией.
Контактное давление в полевых условиях нестабильно из-за подвижности соединений, вибраций и деформаций. Для получения достоверных данных необходимо применять динамометрические наконечники, обеспечивающие постоянное усилие прижатия в пределах 10–30 Н.
Использование четырёхпроводной схемы подключения строго обязательно. При длине измерительных проводов свыше 1 метра возникают паразитные сопротивления, особенно при использовании гибких кабелей с плохим экранированием. Минимальное сечение проводов должно быть не менее 2,5 мм², желательно – с медной многожильной жилой и двойной изоляцией.
На открытых участках повышенная влажность и наличие пыли приводят к токам утечки, особенно при измерениях ниже 10 мОм. Все соединения следует герметизировать, а поверхность контакта очищать изопропиловым спиртом и закрывать изолирующими колпачками до завершения измерений.
Электромагнитные помехи от ЛЭП, радиопередатчиков и силовых установок вызывают нестабильные показания. При невозможности экранирования оборудования нужно использовать цифровые мосты с фильтрацией и усреднением сигнала, устанавливая время интеграции не менее 2 секунд.
Для документирования результатов в полевых условиях рекомендуется использовать приборы с функцией внутренней памяти и возможностью экспорта данных в цифровом формате, поскольку ручная запись данных на месте нередко сопровождается ошибками, особенно при неблагоприятных погодных условиях.

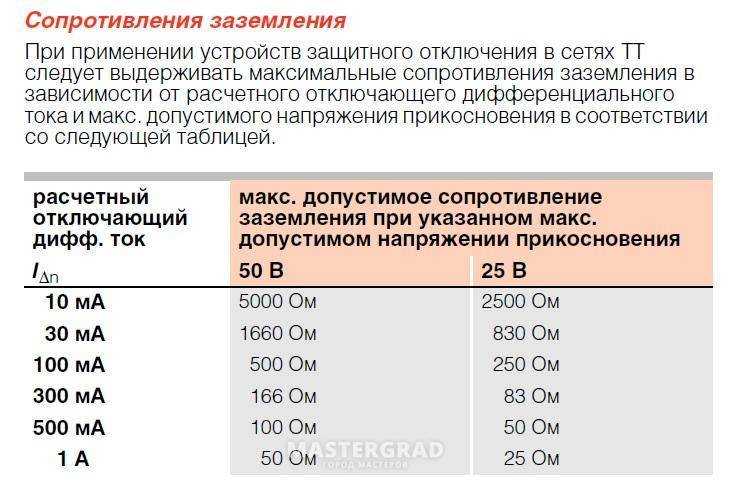

Интерпретация результатов и определение допустимых значений
Переходное сопротивление измеряется в микроомах (µΩ) и отражает качество контакта между соединяемыми поверхностями. Величина сопротивления напрямую связана с площадью и плотностью контактных точек, а также с материалом и состоянием контактов. Для большинства медных контактов допустимый предел составляет 100–500 µΩ в зависимости от типа соединения и условий эксплуатации.
Если измеренное сопротивление превышает 500 µΩ, это свидетельствует о загрязнении, коррозии или механическом повреждении поверхности контакта. Такие результаты требуют очистки или замены элементов. В высокоточных и ответственных соединениях, например, в авиационной и медицинской технике, максимальное переходное сопротивление не должно превышать 50–100 µΩ.
Для контактов с покрытием из серебра или золота нормой считается сопротивление не более 50 µΩ, что обеспечивает минимальные потери и устойчивость к окислению. При значениях ниже 10 µΩ можно говорить о практически идеальном соединении, при условии стабильности измерений.
Измерения проводят не менее трех раз с повторением в разных точках контакта для исключения локальных аномалий. Среднее значение и стандартное отклонение позволяют определить стабильность и однородность соединения. Разброс более 20 % указывает на необходимость дополнительной проверки или корректирующих действий.
Результаты измерений должны сопоставляться с технической документацией на конкретное оборудование, где могут быть указаны индивидуальные нормы. При регулярном контроле переходного сопротивления рекомендуется фиксировать данные в журнале с указанием даты, условий измерения и ответственного исполнителя.
Вопрос-ответ:
Что такое переходное сопротивление контактов и почему его измерение важно?
Переходное сопротивление — это сопротивление, возникающее в зоне контакта между двумя проводниками. Оно влияет на качество электрического соединения и может привести к перегреву, снижению надежности и даже отказу оборудования. Измерение этого параметра помогает выявить дефекты контактов и оценить их работоспособность.
Какими методами обычно проводят измерение переходного сопротивления контактов?
Чаще всего применяется метод четырехпроводного измерения, который позволяет минимизировать влияние сопротивления проводов и контактов измерительных приборов. Также используют специализированные приборы — микроомметры, которые подают определенный ток и измеряют падение напряжения на контакте. Иногда применяют методы с импульсным током или контактно-импульсные измерения для точного определения переходного сопротивления.
Каковы основные источники ошибок при измерении переходного сопротивления?
К ошибкам приводят плохой контакт измерительных проводов с объектом, наличие окислов и загрязнений на поверхности контактов, температурные колебания и нестабильность тока измерения. Кроме того, неправильное подключение измерительного прибора или использование некачественных кабелей может исказить результаты.
Какие требования предъявляются к подготовке контактов перед измерением сопротивления?
Перед измерением важно очистить контактные поверхности от грязи, окислов и масел, которые увеличивают сопротивление. Также желательно обеспечить надежное механическое соединение, исключающее люфт или слабый прижим. Если контакты имеют покрытие, которое может повлиять на результат, следует учитывать его свойства или проводить измерения на голом металле, если это возможно.
Можно ли проводить измерение переходного сопротивления в работающем электрическом устройстве?
Измерение в работающем устройстве возможно, но требует специальных приборов и техники безопасности. Обычно используют методы с низкими токами или импульсами, чтобы не нарушить работу и не повредить компоненты. Важно учитывать наличие паразитных помех и защищать измерительную аппаратуру от высоких напряжений.
Как влияет величина переходного сопротивления на работу электрических контактов?
Переходное сопротивление — это сопротивление на границе между контактирующими поверхностями, которое возникает из-за микронеровностей и пленок загрязнений. Чем выше это сопротивление, тем больше тепла выделяется в месте контакта при прохождении тока, что может привести к перегреву и снижению надежности соединения. Высокое переходное сопротивление также вызывает падение напряжения, что влияет на стабильность работы электрической цепи и снижает качество сигнала. Поэтому контроль и минимизация переходного сопротивления важны для поддержания долговечности и безопасности электрических систем.
Какие методы применяют для измерения переходного сопротивления контактов и какие из них наиболее точные?
Существует несколько способов измерения переходного сопротивления. Один из распространённых — четырехпроводной метод, при котором для подачи тока и снятия напряжения используются разные пары проводов. Такой подход минимизирует влияние сопротивления проводов и обеспечивает более точные результаты. Также применяют импульсные методы, где измеряется изменение напряжения при коротких токовых импульсах, что позволяет выявить динамические характеристики контакта. Выбор метода зависит от типа контакта, условий эксплуатации и требуемой точности. Наиболее точные данные обычно получают с использованием специализированных приборов, работающих по четырёхпроводной схеме с фильтрацией помех.
