Трубы на крыше как называются

На крыше любого жилого или промышленного здания можно увидеть несколько типов труб, каждая из которых выполняет строго определённую функцию. Их наличие критично для поддержания микроклимата в помещениях, безопасности эксплуатации инженерных систем и долговечности конструкций. Знание точного назначения этих элементов позволяет правильно проектировать кровлю и избегать типичных ошибок в строительстве.

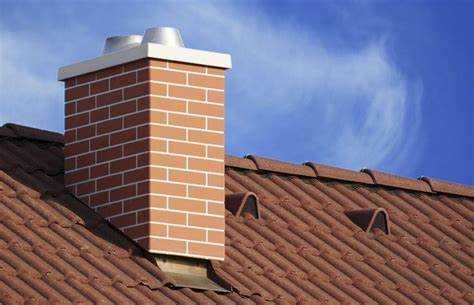

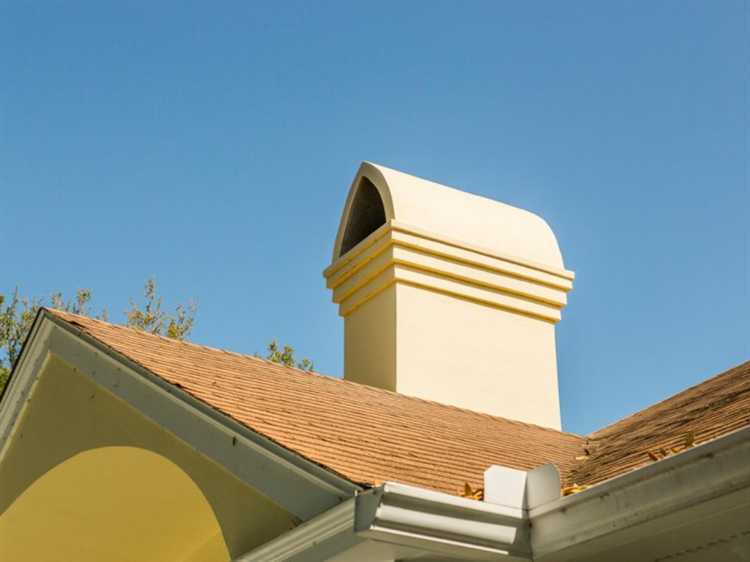

Дымоходы предназначены для отвода продуктов сгорания от печей, каминов, газовых и твердотопливных котлов. Конструкция дымохода напрямую влияет на эффективность работы отопительных приборов. Для кирпичных дымоходов обязательна установка металлического оголовка, защищающего от осадков и образования конденсата.

Трубы дефлекторов устанавливаются для усиления естественной тяги в вентиляционных каналах. За счёт разницы давления на выходе из трубы обеспечивается стабильное удаление отработанного воздуха. Особенно эффективны такие устройства в зонах с переменчивой розой ветров.

Газоотводные трубы монтируются над оборудованием, работающим на природном или сжиженном газе. Их конфигурация и высота регулируются строительными нормами, чтобы исключить попадание выхлопных газов обратно в помещения. Обязателен монтаж искрогасителей и клапанов обратной тяги.

Чем отличается вентиляционная труба от вытяжной

Вентиляционная труба предназначена для организации притока или вытяжки воздуха из внутренних помещений здания через систему каналов. Она соединена с вентиляционными шахтами и обеспечивает естественную или принудительную циркуляцию воздуха в жилых или технических зонах. Как правило, такая труба выходит над коньком крыши, чтобы исключить обратную тягу.

Вытяжная труба – элемент локальной системы удаления воздуха из конкретного источника загрязнения: кухни, санузла, котельной. В отличие от вентиляционной, она обслуживает одну зону и подключается напрямую к вытяжным установкам, например, кухонной вытяжке или вентиляционному зонту. Часто оборудуется обратным клапаном и дефлектором для усиления тяги.

При проектировании крыши важно не путать эти элементы: установка вытяжной трубы вместо вентиляционной приведёт к нарушению воздухообмена и образованию конденсата. Также необходимо учитывать диаметр: вентиляционные трубы, как правило, шире и выше для стабилизации тяги.

Назначение фановой трубы и её место на кровле

Фановая труба служит для удаления канализационных газов и выравнивания давления в системе сточных вод. Без неё при сливе воды в унитазах и сифонах создаётся вакуум, что приводит к срыву гидрозатворов и проникновению запахов в помещения.

Диаметр фановой трубы должен соответствовать диаметру стояка – не менее 110 мм. Сужение недопустимо, иначе вентиляция канализации будет нарушена. Заглушки, сетки и дефлекторы не рекомендуются: зимой они обмерзают, блокируя выход газов. Чтобы избежать обледенения, применяют теплоизоляцию в зоне выхода на крышу.

Размещение фанового выхода желательно предусмотреть при проектировании здания, так как переоборудование требует вмешательства в систему канализации и герметичность кровельного пирога. Выход через кровлю выполняется с использованием герметичных проходных элементов, исключающих протечки.

Почему дымоход должен быть выше конька крыши

Высота дымохода относительно конька влияет на стабильность тяги и безопасность эксплуатации отопительных приборов. Согласно СНиП 41-01-2003, выход дымохода должен располагаться не ниже 500 мм над коньком при расстоянии до 1,5 м от него. Если расстояние от трубы до конька превышает 3 м, допускается размещение не ниже линии, проведённой под углом 10° к горизонту от конька крыши.

Причина этого требования – аэродинамика. Ветровое подпорное давление за коньком способно вызвать обратную тягу, при которой дым возвращается в помещение. Повышенное расположение трубы снижает вероятность завихрений, способствует эффективному удалению продуктов сгорания и предотвращает задымление.

При недостаточной высоте тяга становится нестабильной, особенно в безветренную погоду или при резких порывах ветра. Это приводит к снижению КПД котла, закопчению дымохода и даже утечке угарного газа.

Рекомендуемая минимальная высота дымохода от уровня колосниковой решётки твердотопливного котла – не менее 5 метров. При этом важно учитывать уклон крыши и преобладающее направление ветра в регионе. В зонах с частыми штормовыми ветрами практикуется установка дефлекторов для стабилизации тяги.

Роль дефлектора на трубе и когда он необходим

Дефлектор устанавливается на вентиляционных и дымоходных трубах для улучшения тяги за счет создания зоны разрежения воздуха над отверстием трубы. Это позволяет значительно повысить скорость отвода продуктов сгорания и предотвратить обратную тягу при сильном ветре или нестабильных метеоусловиях.

Необходимость дефлектора возникает в случаях, когда конструкция здания или расположение трубы способствует задуванию воздуха внутрь вентиляционного канала. Особенно актуально его применение на крышах с плоской поверхностью, где поток ветра может создавать турбулентность и снижать эффективность естественной вентиляции.

Дефлекторы обязательны для труб систем отопления и газоснабжения, если высота трубы менее 1,5 метра над коньком крыши, поскольку в таких условиях повышается риск проникновения дыма и угарных газов в жилые помещения. Также они требуются при монтаже дымоходов в местах с частыми порывами ветра, для защиты от дождя и снега, которые могут блокировать выход дымовых газов.

Правильно подобранный дефлектор учитывает диаметр трубы и интенсивность воздушных потоков: для малых вентиляционных каналов используются компактные модели с направляющими лепестками, для дымоходов котлов – устройства с вращающимся механизмом, увеличивающим тягу до 30%. Монтаж дефлектора должен исключать утечки воздуха и обеспечивать надежное крепление к трубе, устойчивое к коррозии и воздействию внешних факторов.

Как определить, для чего предназначена труба на крыше

Определение назначения трубы на крыше требует внимательного осмотра и анализа ее конструкции и расположения. Ниже приведены ключевые признаки и методы, позволяющие быстро классифицировать тип трубы:

1. Диаметр и материал трубы

   • Вентиляционные трубы обычно имеют диаметр от 110 мм и изготавливаются из ПВХ или металла.
   • Дымоходы изготавливаются из термостойких материалов, часто с металлической или кирпичной облицовкой, и диаметр варьируется от 150 мм и больше.
   • Трубы для отвода конденсата или дождевой воды – тонкие металлические или пластиковые каналы, часто с колпаком.

2. Расположение на крыше

   • Трубы ближе к санитарным узлам, например, ванной или кухне, чаще всего вентиляционные стояки канализации.
   • Центральное или удаленное расположение характерно для дымоходов котлов или каминов.
   • Трубы на краях или скатах часто служат для отвода конденсата или вентиляции подкровельного пространства.

3. Наличие защитных элементов

   • Колпаки и сетки обычно устанавливаются на вентиляционные и водоотводные трубы для защиты от осадков и птиц.
   • Дымоходы оснащены искрогасителями и расширенными зонтиками для предотвращения попадания огня и дождя.

4. Связь с внутренними системами здания

   • Присутствие на крыше трубы, идущей вертикально от газового котла, однозначно указывает на дымоход.
   • Вентиляционные стояки обычно связаны с системой канализации и проходят через крышу вблизи санузлов.
   • Трубы вентиляции подкровельного пространства не имеют связей с внутренними коммуникациями и расположены в местах максимального проветривания.

5. Применение измерительных приборов

   • Используйте дымомер для проверки дымоходов – наличие продуктов горения подтверждает его назначение.
   • Для вентиляционных труб характерен поток воздуха при закрытых окнах внутри помещения.

При сочетании нескольких признаков можно с высокой точностью определить назначение трубы и исключить ошибки, связанные с неправильной эксплуатацией или ремонтом крыши.

Виды кровельных проходок и их соответствие типу трубы

Кровельные проходки классифицируются по материалу и конструкции в зависимости от типа трубы и кровельного покрытия. Для металлических дымоходов применяются проходки с фланцем из нержавеющей стали и с силиконовыми уплотнителями, способными выдерживать температуры до 300 °C. Они обеспечивают герметичность и устойчивость к коррозии.

Для пластиковых вентиляционных труб используются проходки из ПВХ или полиэтилена с гибкими манжетами, которые компенсируют термическое расширение и предотвращают протечки. Такие проходки выдерживают температуры до 80 °C и подходят для мягких кровельных материалов – битумной черепицы или рубероида.

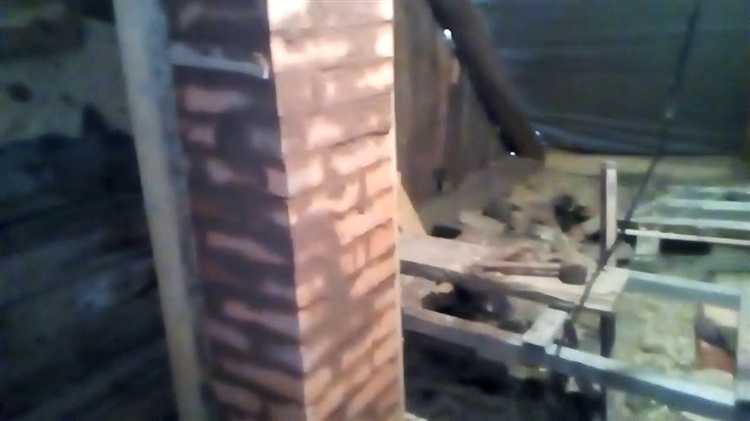

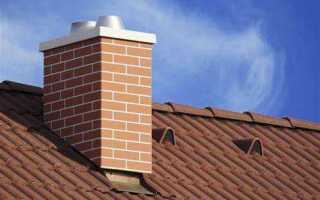

Керамические и кирпичные трубы требуют жестких проходок с жесткой основой и силиконовым или резиновым уплотнителем, устойчивым к кислотным осадкам и высоким температурам. Часто применяются специальные монтажные короба с теплоизоляцией для предотвращения конденсата и защиты кровельного материала.

При установке проходок для вентиляционных труб из металла с изоляцией необходимы проходки с двойным уплотнением и термостойкими слоями, чтобы минимизировать теплопотери и исключить образование конденсата в месте прохождения через кровлю.

Важным критерием выбора является совместимость проходки с типом кровельного материала: жесткие проходки подходят для металлочерепицы и профнастила, гибкие – для мягких покрытий. Правильное соответствие снижает риск протечек и обеспечивает долговечность узла прохода.

Частые ошибки при установке труб на крыше

Неправильная установка труб на крыше часто приводит к протечкам, ухудшению вентиляции и сокращению срока службы кровли. Рассмотрим ключевые ошибки и рекомендации по их устранению.

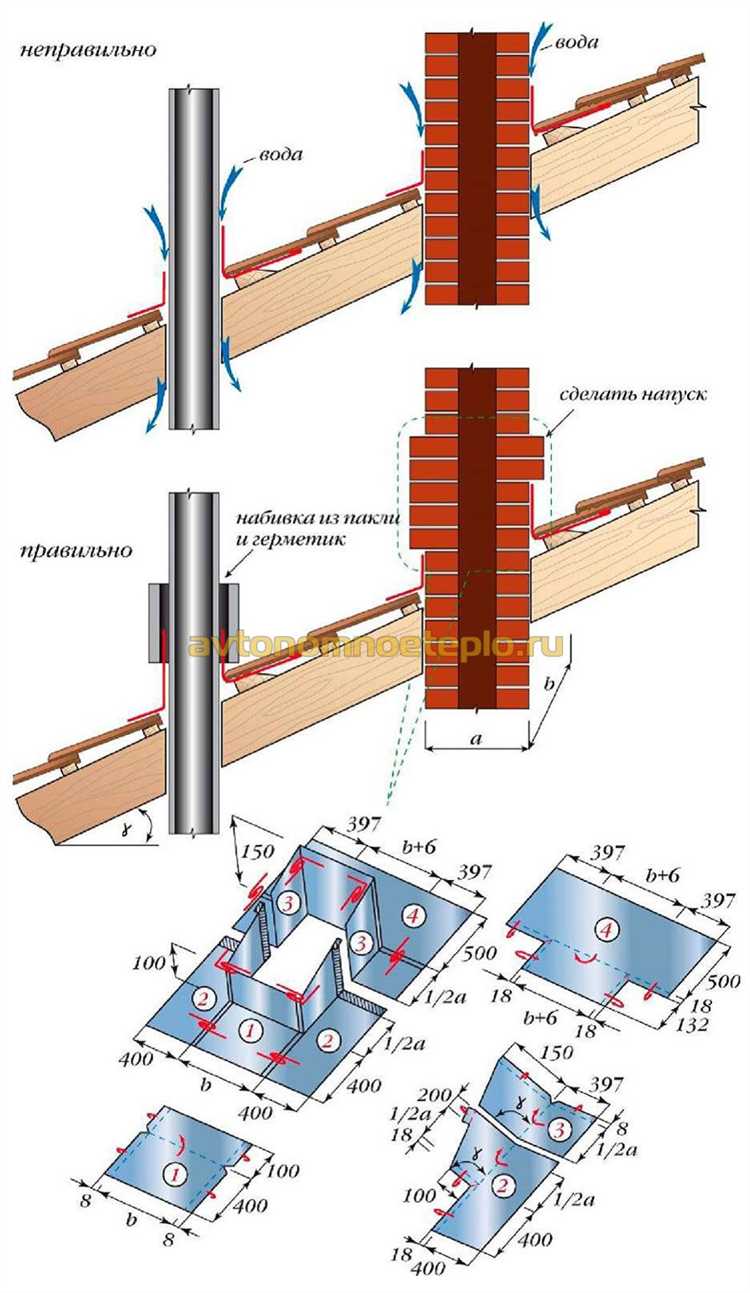

• Отсутствие гидроизоляции вокруг прохода трубы. Без качественного уплотнения вокруг трубы вода проникает под кровельное покрытие, вызывая гниение стропильной системы. Рекомендуется использовать специальные проходные элементы с резиновыми уплотнителями или герметиками на основе силикона.
• Неправильный угол наклона трубы. Трубы вентиляции и дымоходы должны устанавливаться строго вертикально. Отклонение более 5° ухудшает тягу и может привести к задымлению помещения. Проверяйте вертикальность с помощью уровня при монтаже.
• Несоблюдение минимального расстояния от кровельного материала. Например, дымоходы из металла требуют зазора не менее 15 см до горючих элементов. Игнорирование нормы повышает риск возгорания и повреждения кровли.
• Отсутствие или неправильный монтаж колпаков и дефлекторов. Колпак предотвращает попадание осадков и мусора внутрь трубы. Дефлектор усиливает тягу вентиляции. Их отсутствие снижает эффективность работы системы и может привести к засорению.
• Игнорирование температурных расширений материалов. Металлические трубы под воздействием температуры расширяются и сжимаются. Неправильное крепление вызывает деформации и повреждения герметиков. Используйте компенсаторы и гибкие соединения.
• Нарушение герметичности соединений. Швы и стыки труб должны быть герметично обработаны. Использование неподходящих материалов (например, обычной монтажной пены без защитного слоя) сокращает срок службы и вызывает протечки.
• Недостаточная фиксация труб к конструкции крыши. Ненадежное крепление приводит к вибрации и расшатыванию в ветреную погоду. Для устойчивости применяйте специальные хомуты и опоры с учетом нагрузки ветра.

Правильный монтаж труб требует точного соблюдения технических норм и использования специализированных материалов, что гарантирует долговечность и безопасность кровельной системы.

Вопрос-ответ:

Какие виды труб обычно устанавливаются на крыше жилого дома?

На крыше жилого дома можно встретить несколько основных видов труб: вентиляционные, дымоходные, водосточные и трубы канализации. Вентиляционные трубы обеспечивают циркуляцию воздуха и удаление излишней влаги из помещений. Дымоходы служат для вывода продуктов сгорания из печей или котлов. Водосточные трубы собирают и отводят дождевую воду с крыши, а трубы канализации подключены к внутренней системе сточных вод.

Для чего нужна вентиляционная труба на крыше и как она влияет на микроклимат в доме?

Вентиляционная труба на крыше предназначена для вывода отработанного воздуха из помещений и обеспечения притока свежего воздуха. Благодаря ей происходит регулирование влажности и температуры, что помогает предотвратить появление конденсата и плесени. Правильная вентиляция способствует улучшению качества воздуха и сохранению здоровья жильцов, а также продлевает срок службы строительных конструкций.

Чем дымоходная труба отличается от вентиляционной и почему важно правильно выбрать её расположение?

Дымоходная труба отличается от вентиляционной тем, что она предназначена для вывода продуктов горения из печей, каминов или котлов, в то время как вентиляционная труба служит для воздухообмена помещений. Правильное расположение дымохода важно для безопасности — чтобы избежать попадания дыма и вредных газов обратно в дом, а также для эффективной работы отопительного оборудования. Труба должна выходить выше конька крыши и иметь защиту от осадков.

Почему водосточные трубы часто располагают вдоль стен дома, а не на самой крыше?

Водосточные трубы собирают дождевую и талую воду, стекающую с поверхности крыши, и направляют её вниз, вдоль стен дома, к системе отвода воды или в дренаж. Такое расположение позволяет избежать скопления влаги на крыше, что снижает риск протечек и повреждения кровли. Кроме того, водосточные трубы защищают фасад и фундамент здания от размывания и разрушения под воздействием влаги.
