Чем заполнить деформационный шов в бетоне

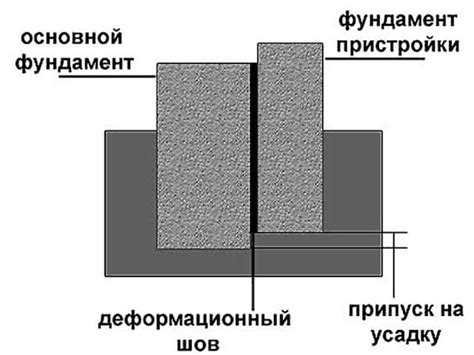

Деформационные швы в бетонных конструкциях предназначены для компенсации температурных расширений, усадки и других движений, предотвращая образование трещин. Качественный выбор материала для заполнения шва критически важен для долговечности и герметичности конструкции.

Основные требования к материалам – эластичность, адгезия к бетону, стойкость к ультрафиолету и химическим воздействиям. В зависимости от условий эксплуатации используются полиуретановые, силиконовые герметики, полимерные мастики или битумные материалы.

Полиуретановые герметики обеспечивают высокую прочность сцепления и долговечность, выдерживают значительные циклы сжатия и растяжения. Они подходят для наружных и внутренних швов с интенсивными деформациями.

Силиконовые материалы характеризуются высокой эластичностью и устойчивостью к ультрафиолету, но уступают по адгезии к бетону, поэтому применяются с использованием праймеров. Полимерные мастики обеспечивают герметичность и влагостойкость при умеренных нагрузках.

Выбор конкретного материала определяется параметрами движения шва, условиями окружающей среды и требованиями по эксплуатации конструкции. Игнорирование этих факторов ведет к преждевременному разрушению шва и снижению общей надежности бетонной конструкции.

Типы герметиков для деформационных швов и их особенности

Для эффективного заполнения деформационных швов в бетоне применяются несколько основных типов герметиков, каждый из которых рассчитан на определённые условия эксплуатации и нагрузки.

Полиуретановые герметики обеспечивают высокую эластичность и отличную адгезию к бетону. Они выдерживают значительные деформации (до 50%) и устойчивы к ультрафиолету и химическим воздействиям, что делает их предпочтительными для наружных конструкций с высокой подвижностью шва. Важно учитывать, что полиуретан требует сухой поверхности для надёжного сцепления.

Силиконовые герметики отличаются превосходной устойчивостью к температурным перепадам и агрессивным средам. Они сохраняют эластичность при температурах от -50°С до +180°С, что подходит для объектов с экстремальными климатическими условиями. Однако их адгезия к бетону ниже, чем у полиуретана, поэтому часто требуется предварительная грунтовка.

Полисульфидные герметики обладают высокой химической стойкостью и устойчивы к нефтепродуктам и агрессивным средам. Они выдерживают длительные циклы сжатия и растяжения, что целесообразно для промышленных полов и автомагистралей. Недостатком является длительное время полимеризации и необходимость тщательной подготовки поверхности.

Акриловые герметики применяются преимущественно для внутренних швов с невысокой подвижностью. Они легко окрашиваются и быстро высыхают, но менее эластичны и плохо выдерживают влагу, поэтому не подходят для наружных и сильно нагруженных конструкций.

Выбор герметика должен базироваться на характеристиках деформаций шва, условиях эксплуатации и требованиях по долговечности. Для максимальной эффективности рекомендуется учитывать совместимость герметика с другими материалами шва и применять средства предварительной обработки поверхности.

Выбор полиуретановых составов для швов в бетонных конструкциях

Полиуретановые материалы применяются для заполнения деформационных швов благодаря высокой эластичности и адгезии к бетону. Выбор состава определяется эксплуатационными условиями и характеристиками шва.

• Классификация по типу отверждения:
  • Однокомпонентные – отверждаются под воздействием влаги воздуха, удобны для ремонта и герметизации швов с минимальным движением.

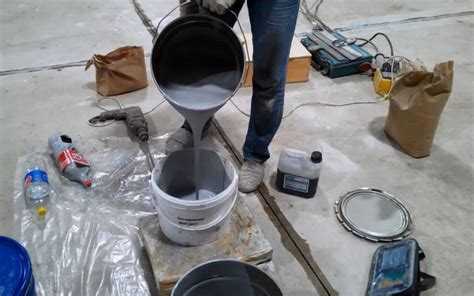

  • Двухкомпонентные – обеспечивают более высокую прочность и стойкость к механическим нагрузкам, применяются в конструкциях с интенсивной деформацией.
• Эластичность и коэффициент удлинения: Необходимо выбирать составы с коэффициентом удлинения от 300% до 700% для обеспечения компенсации температурных и осадочных движений.
• Адгезия к бетону: Минимальное значение адгезии должно составлять 1,0 МПа без применения грунтовок, чтобы избежать отслоений и разрушений шва.
• Устойчивость к агрессивным средам: При воздействии масел, солевых растворов или химикатов следует выбирать составы с повышенной химической стойкостью и низким водопоглощением (до 0,5%).
• Температурный диапазон эксплуатации: Для наружных конструкций критичен диапазон от -40°C до +80°C, при этом эластичность материала должна сохраняться в этих пределах без потери свойств.

Рекомендации по выбору:

1. Для легких и средних нагрузок – однокомпонентные полиуретаны с эластичностью около 400%.
2. Для промышленных объектов с высокой нагрузкой и значительными деформациями – двухкомпонентные полиуретаны с удлинением до 700% и повышенной стойкостью к химии.
3. В случае работы шва в условиях постоянного контакта с водой выбирать составы с пониженной гигроскопичностью и высокой адгезией.
4. При необходимости окрашивания швов – использовать полиуретаны с устойчивостью к ультрафиолету и выцветанию.

Правильный выбор полиуретанового состава основывается на анализе факторов нагрузки, подвижности шва и условий окружающей среды, что обеспечивает долговечность и надежность бетонных конструкций.

Использование силиконовых герметиков при температурных колебаниях

Силиконовые герметики обладают высокой эластичностью, что позволяет им сохранять функциональность при температурных изменениях от -60°C до +180°C. Их коэффициент удлинения при разрыве достигает 400%, что критично для компенсации расширения и сжатия бетонных конструкций без потери герметичности.

Для деформационных швов в бетонных конструкциях рекомендуется использовать нейтральные силиконовые герметики, которые не вызывают коррозии армирования и не взаимодействуют с поверхностью бетона агрессивно. При температурных колебаниях более 40°C амплитуда движения шва должна быть учтена при выборе герметика с соответствующей способностью к растяжению и сжатию.

Важно обеспечить правильную подготовку шва перед нанесением герметика: очистку от пыли, масел и остатков старых материалов, а также использование подходящей подложки (полиэтиленовой или вспененной полиэтиленовой ленты) для ограничения глубины заполнения и предотвращения адгезии к дну шва.

Оптимальная толщина слоя силиконового герметика в деформационном шве составляет от 8 до 12 мм, при ширине шва не менее 10 мм. Толщина влияет на равномерность распределения напряжений при температурных изменениях, что снижает риск образования трещин и отслоений.

Срок службы силиконовых герметиков в условиях значительных температурных перепадов превышает 15 лет при условии соблюдения технологии нанесения и рекомендаций производителя. Рекомендуется проводить периодический визуальный контроль герметизации для своевременного выявления дефектов и выполнения ремонтных работ.

Применение полиуретановой пены для заполнения глубоких швов

Полиуретановая пена применяется для заполнения деформационных швов глубиной от 30 мм и более, обеспечивая высокую адгезию к бетону и эластичность, необходимую для компенсации подвижек конструкции. Рекомендуемая плотность пены – от 30 до 60 кг/м³, что обеспечивает достаточную прочность и упругость при длительной эксплуатации.

Перед нанесением поверхность шва следует очистить от пыли, грязи и остатков масла, а при необходимости увлажнить для улучшения сцепления пены с бетоном. Полиуретановая пена наносится непосредственно в шов с помощью профессионального пистолета, обеспечивающего равномерное распределение материала и заполнение всех пустот.

Объемное расширение пены контролируется по техническим характеристикам конкретного состава и не должно превышать 30%, чтобы избежать избыточного давления на края шва. Оптимальная температура применения – от +5 до +35 °C, что гарантирует правильное вспенивание и затвердевание материала.

После полного отверждения пены, обычно в течение 20–30 минут, поверхность шва может быть дополнительно защищена гидроизоляционными или эластомерными покрытиями для увеличения долговечности и стойкости к воздействию влаги и ультрафиолета.

Использование полиуретановой пены позволяет обеспечить надежное герметичное заполнение глубоких швов с высокой деформационной способностью, что особенно важно для конструкций с интенсивными температурными и механическими нагрузками.

Критерии выбора битумных мастик для наружных бетонных швов

Эластичность материала важна для компенсации расширения и сжатия шва. Оптимальный коэффициент удлинения перед разрывом – не менее 300%. Мастика должна сохранять гибкость после многократных циклов замораживания и оттаивания, не теряя герметичности.

Устойчивость к ультрафиолетовому излучению – обязательное свойство для наружных условий. Материал должен содержать стабилизаторы, предотвращающие образование трещин и коррозию битумной основы под воздействием солнца в течение не менее 5 лет эксплуатации.

Водонепроницаемость мастики должна быть на уровне не менее 10^6 Ом·см, чтобы исключить проникновение влаги и защитить бетон от разрушения. Дополнительным критерием является морозостойкость – способность сохранять свойства при не менее 50 циклах замораживания и оттаивания.

Для долговечности важно обращать внимание на вязкость материала: слишком жидкая мастика может вытекать из шва, а чрезмерно густая усложнит равномерное нанесение и сцепление. Оптимальный показатель вязкости находится в диапазоне 500–1500 Па·с при 25 °C.

Рекомендуется выбирать мастики с готовыми для применения составами, не требующими сложного нагрева, что снижает риски нарушения структуры битума и повышает безопасность работ на объекте.

Технология подготовки поверхности перед нанесением шовного материала

Подготовка поверхности деформационного шва начинается с удаления всех посторонних включений – пыли, грязи, остатков масла, жиров и старых герметиков. Очистка проводится механическим способом: применяют шлифовальные машины с абразивными дисками или пескоструйную обработку для обеспечения шероховатой поверхности с глубиной шероховатости не менее 0,5 мм.

Важным этапом является удаление цементного молочка и слабосвязанных частиц, так как их наличие снижает адгезию шовного материала. Для этого поверхность промывают водой под давлением или обрабатывают кислотным раствором, например 10% раствором соляной кислоты с последующим тщательным промыванием и сушкой.

Швы должны быть сухими и очищенными от влаги, так как влажность выше 4% препятствует адгезии. Контроль уровня влажности выполняется влагомером. В холодное время года необходимо предотвратить образование инея и наледи на поверхности, применяя временный подогрев или защитные покрытия.

Глубина подготовки шва должна соответствовать проектным требованиям и быть не менее чем в 1,5 раза больше ширины шва. Для обеспечения правильной геометрии шва используют специальные направляющие и вставки, которые предотвращают заливку шва снизу и обеспечивают формирование заднего уплотнителя.

Перед нанесением материала рекомендуется обработать поверхность праймером, совместимым с типом шовного заполнителя. Праймер улучшает сцепление и увеличивает долговечность шва. Время высыхания праймера обычно составляет от 30 минут до 2 часов в зависимости от температуры и влажности воздуха.

Методы нанесения и обработки шовных герметиков

Правильное нанесение и обработка герметика в деформационных швах обеспечивает долговечность и надежную защиту конструкции от проникновения влаги и пыли. Рассмотрим основные этапы и методы работы с шовными герметиками.

1. Подготовка шва:
   • Очистка от пыли, грязи и остатков старых материалов механическим способом или сжатым воздухом.
   • Удаление влаги и масел с помощью растворителей на основе изопропанола или ацетона.

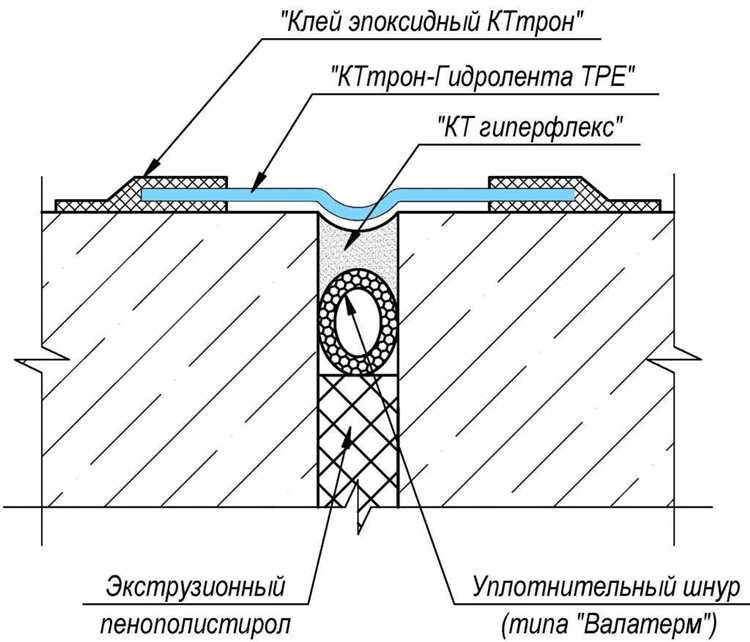

   • Установка обратного уплотнителя (флекса) с диаметром на 25–30% больше глубины шва для правильного формирования профиля герметика.
2. Нанесение герметика:
   • Использование профессионального пистолета с равномерным давлением для плавного и непрерывного заполнения шва.
   • Заполнение должно происходить без воздушных пузырей, обеспечивая плотное прилегание к стенкам шва.
   • Толщина слоя герметика должна соответствовать ширине и глубине шва, соблюдая рекомендуемое соотношение 2:1 (ширина к глубине).
3. Обработка поверхности герметика:
   • Сглаживание свеженанесённого герметика с помощью пластиковых или деревянных шпателей, смоченных в мыльном растворе для предотвращения прилипания.
   • Удаление излишков сразу после нанесения, до начала схватывания материала.
   • Контроль ровности и отсутствия пропусков по всей длине шва.
4. Сушка и отверждение:
   • Время высыхания зависит от типа герметика: полиуретановые составы – от 24 до 48 часов, силиконовые – до 72 часов.
   • Поддержание температуры воздуха в диапазоне +5…+35 °C и относительной влажности 40–60% для оптимального отверждения.
   • Избегать воздействия прямого солнечного света и осадков на свеженанесённый герметик.
5. Контроль качества:
   • Проверка адгезии к бетонным кромкам после полного отверждения.
   • Обследование на наличие трещин, усадочных раковин и отделение материала от основания.
   • При необходимости проведение повторной обработки или ремонта шва.

Срок службы и ремонтопригодность материалов для деформационных швов

Срок службы материалов для заполнения деформационных швов зависит от их химического состава, условий эксплуатации и интенсивности механических нагрузок. Например, полиуретановые герметики сохраняют эластичность и адгезию до 10–15 лет при умеренных климатических условиях и нормальных вибрациях. Силиконовые составы выдерживают до 20 лет, но менее устойчивы к механическим повреждениям.

Полимерные мастики на основе битума и каучука обычно служат 5–8 лет, что ограничено склонностью к старению под воздействием УФ-излучения и температурных колебаний. Эпоксидные заполнители обладают высокой прочностью, но не обеспечивают необходимую эластичность, что сокращает срок службы в условиях подвижек более 5 лет.

При выборе материала важно учитывать возможность локального ремонта. Полиуретановые и силиконовые герметики допускают частичное обновление путем зачистки поврежденного участка и повторного нанесения без полного демонтажа шва. Ремонтопригодность мастик на битумной основе низкая: замена требует удаления всего слоя.

Ремонт эпоксидных материалов часто осложнен необходимостью механического удаления изношенного слоя и повторного нанесения с тщательным контролем влажности и температуры. Поэтому для участков с высокой вероятностью деформаций лучше использовать эластичные полимерные герметики с возможностью периодического обновления.

Соблюдение технологии нанесения и регулярный осмотр заполняющих составов позволяют продлить срок эксплуатации на 20–30%. Рекомендуется проводить визуальный контроль не реже одного раза в год и выполнять текущий ремонт при обнаружении трещин глубиной более 2 мм или отслаиваний материала.

Вопрос-ответ:

Какие требования предъявляются к материалам для заполнения деформационных швов в бетонных конструкциях?

Материалы для заполнения деформационных швов должны обладать высокой эластичностью и адгезией к бетонной поверхности, чтобы компенсировать изменения объема конструкции при температурных колебаниях и механических нагрузках. Кроме того, они должны быть устойчивы к воздействию влаги, ультрафиолетового излучения и химических веществ, чтобы сохранять свои свойства на протяжении всего срока службы объекта.

Какие виды материалов чаще всего применяются для заполнения деформационных швов в бетонных сооружениях?

Наиболее распространёнными материалами являются полиуретановые и силиконовые герметики, битумно-резиновые мастики, а также специальные эластичные мастики на основе полиэфиров. Каждый из этих материалов обладает своими характеристиками, например, полиуретановые герметики обеспечивают хорошую адгезию и прочность, а силиконовые выделяются стойкостью к ультрафиолету и широкому диапазону температур.

Как правильно подготовить поверхность бетонного шва перед нанесением материала для заполнения?

Поверхность шва необходимо очистить от пыли, грязи, остатков масла и старого герметика. Для этого используют механическую очистку с помощью щёток или сжатого воздуха. При необходимости проводят обезжиривание специальными растворителями. Важно, чтобы шов был сухим и ровным, что обеспечит лучшее сцепление материала с бетоном и продлит срок службы заполнения.

Можно ли использовать одни и те же материалы для внутренних и наружных деформационных швов?

Материалы для наружных швов должны иметь повышенную устойчивость к ультрафиолетовому излучению, осадкам и перепадам температуры, тогда как для внутренних швов эти требования менее строгие. Поэтому не всегда целесообразно применять один и тот же состав. Важно выбирать материал, соответствующий условиям эксплуатации конкретного объекта, чтобы избежать преждевременного разрушения или потери эластичности.

Какие ошибки могут привести к преждевременному выходу из строя заполнения деформационного шва?

К распространённым ошибкам относятся неправильная подготовка поверхности, нанесение материала при неподходящей температуре или влажности, а также выбор неподходящего состава для конкретных условий эксплуатации. Недостаточная глубина заполнения шва или нарушение технологии нанесения также приводят к растрескиванию и отслаиванию герметика, что снижает его способность компенсировать движение конструкции и приводит к повреждениям.
