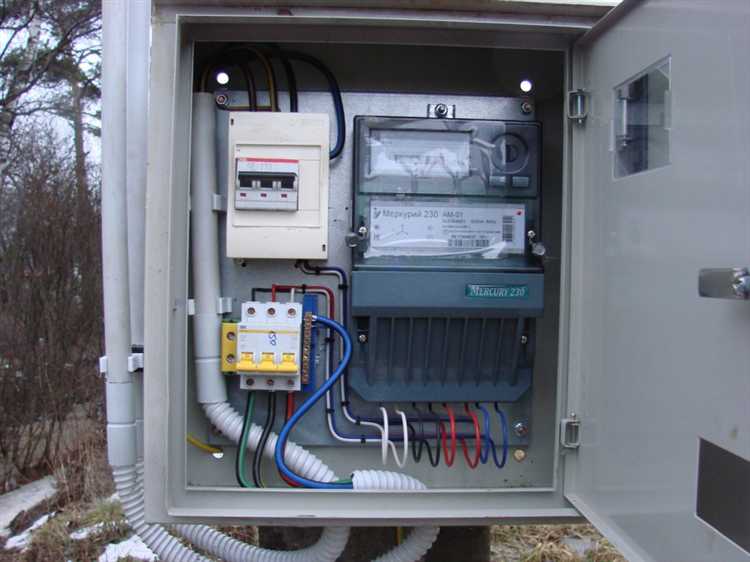

Выбор кабеля для воздушной прокладки от опоры до дома зависит от ряда технических параметров: сечения жил, типа изоляции, устойчивости к ультрафиолету и допустимого натяжения. Основные варианты – это СИП (самонесущий изолированный провод) различных модификаций и бронированные кабели, если требуется дополнительная защита.
Для однофазной сети 220 В на бытовые нужды подойдёт СИП-2А с алюминиевыми жилами и сечением не менее 16 мм². Такой кабель не требует дополнительного троса, так как одна из жил служит несущей. Если нагрузка превышает 10 кВт, рекомендуется сечение от 25 мм².
При подключении трёхфазной сети (380 В) следует выбирать СИП-4 или СИП-5 в зависимости от климатических условий. СИП-5 имеет термостойкую изоляцию и выдерживает температуру до +90 °C. Для частного дома чаще всего достаточно 4-жильного кабеля с жилами по 16–25 мм².
Максимальное расстояние от опоры до фасада дома – не более 25 метров. Если пролёт больше, следует установить промежуточную опору. Крепление кабеля к фасаду осуществляется через натяжной зажим и анкерный кронштейн, обязательно с учётом допустимого изгиба и запаса по длине.
Важно использовать кабель, рассчитанный на уличную установку. Не подходят ВВГ, ПВС и аналогичные типы, так как они не предназначены для натяжения и быстро разрушаются на открытом воздухе. Все соединения и ответвления должны выполняться с применением герметичных прокалывающих зажимов и с соблюдением требований ПУЭ.
Допустимые марки кабеля для воздушной прокладки от опоры к дому
Для воздушной прокладки применяются кабели, рассчитанные на механические нагрузки, перепады температур и воздействие ультрафиолета. Наиболее распространённый вариант – СИП (самонесущий изолированный провод). Используются модификации:
СИП-1 – алюминиевые токопроводящие жилы с изоляцией из светостабилизированного полиэтилена. Допускается только в сетях с изолированной нейтралью. Не применяется для ввода в дом – только до фасада или к клеммной коробке.
СИП-2 – схож с СИП-1, но с изоляцией на нулевой несущей жиле. Допускается к применению при любом типе нейтрали. Используется как для магистральной линии, так и для ответвления к зданию.
СИП-4 – не имеет несущей нулевой жилы, все жилы равноправны, изоляция – термопластичный светостабилизированный полиэтилен. Применяется при малых расстояниях до здания. Необходим трос или отдельная несущая конструкция, если длина пролёта превышает 25 м.
СИП-5 – жилы с изоляцией из термореактивного сшитого полиэтилена, повышенная стойкость к нагреву. Допустим при повышенных токовых нагрузках. Может использоваться без дополнительного троса при длине пролёта до 50 м.
Минимальное сечение фазных жил – 16 мм². Для однофазного подключения чаще всего используется СИП-2А 2×16 или 2×25. При трёхфазном подключении – СИП-4 4×16 или СИП-5 4×25, в зависимости от мощности нагрузки и длины линии.
Кабель должен соответствовать климатическим условиям региона, иметь маркировку производителя и подтверждённые сертификаты соответствия. Монтаж выполняется с соблюдением допустимого провеса – не менее 2,5 м над проезжей частью и 2 м над пешеходной зоной.
Сечения жил: как правильно рассчитать по мощности и расстоянию
При выборе сечения жил кабеля для подключения дома по воздуху важно учитывать одновременно длину линии и суммарную мощность потребителей. Недостаточное сечение приводит к перегреву и падению напряжения.
Для однофазного подключения напряжением 220 В расчет выполняется с учетом тока: I = P / (U × cosφ), где P – суммарная мощность в ваттах, U – напряжение (220 В), cosφ – коэффициент мощности (обычно 0,95). Например, для нагрузки 10 кВт ток составит около 48 А.
Падение напряжения не должно превышать 5%. При длине линии 30 м и токе 48 А допустимо падение не более 11 В. Для медного кабеля с двумя жилами используется формула: S = (2 × L × I) / (k × ΔU), где L – длина в метрах, I – ток, ΔU – допустимое падение напряжения, k – коэффициент проводимости меди (примерно 56). Подставляя значения, получаем минимальное сечение около 10 мм².
Если расстояние до дома превышает 50 м или мощность нагрузки выше 15 кВт, целесообразно использовать сечение не менее 16 мм². Для алюминия, учитывая его меньшую проводимость, сечение должно быть примерно в 1,6 раза больше по сравнению с медью.
Рассчитанное сечение должно соответствовать ближайшему стандартному значению и допускать кратковременные пиковые нагрузки. Всегда учитывается не только текущее потребление, но и потенциальное увеличение мощности в будущем.

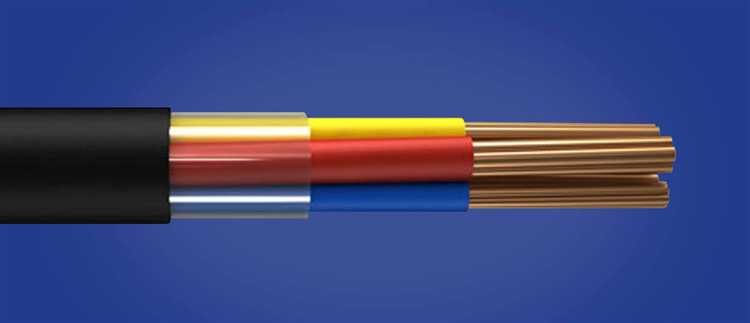

Материал жил: медь или алюминий для воздушной линии
Для подключения дома по воздуху применяются провода с алюминиевыми или медными жилами. Медь обеспечивает меньшее электрическое сопротивление – около 0,0175 Ом·мм²/м против 0,0285 Ом·мм²/м у алюминия. Это снижает потери напряжения на длине линии и позволяет использовать кабель меньшего сечения при той же нагрузке.

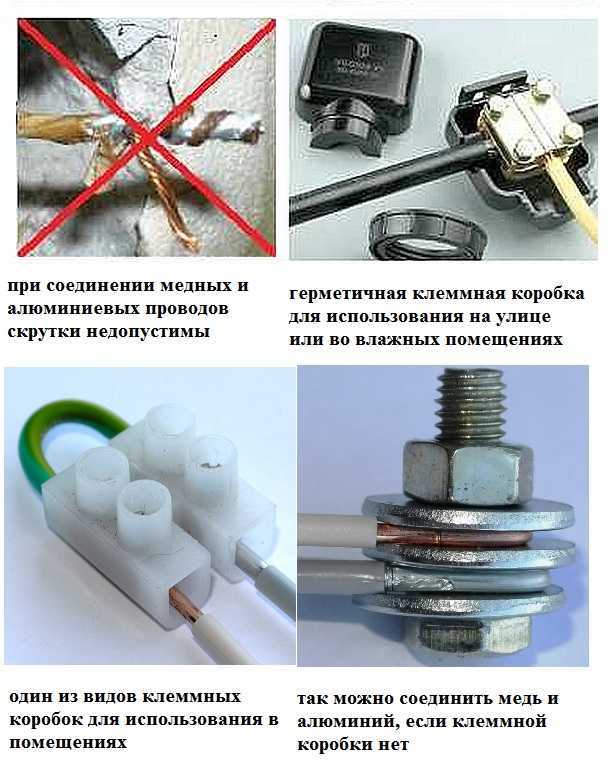

Алюминий легче меди почти в два раза, что снижает нагрузку на опоры и крепления. Он дешевле примерно в 3–4 раза, что делает его экономически предпочтительным при большой протяжённости линии. Однако при соединении алюминиевых жил требуется учитывать их склонность к окислению и использовать специальные зажимы или пасты.
Для частного дома на расстоянии до 25 метров от столба, при нагрузке до 15 кВт, выгоднее использовать медный кабель типа СИП-2А с сечением 4×6 мм². Он проще в монтаже и служит дольше при тех же условиях эксплуатации. Если длина превышает 30 метров, или прокладка идёт в климатически нестабильной зоне, алюминиевый СИП-4 с сечением 4×16 мм² может оказаться более рациональным решением.
Медные кабели чувствительны к скачкам цены, но обеспечивают стабильную работу при высоких токах и менее подвержены перегреву. Алюминий подходит для случаев, когда важен вес и цена, но требует повышенного контроля соединений и регулярной проверки на коррозию.
Нормы прокладки и высота подвеса кабеля между опорой и фасадом
При прокладке кабеля по воздуху от опоры до здания необходимо соблюдать установленные минимальные высоты подвеса и правила размещения согласно ПУЭ (Правила устройства электроустановок).
Минимально допустимая высота подвеса кабеля над землёй:
- над пешеходной зоной – не менее 3,5 м;
- над проезжей частью внутридворового проезда – от 5 м;
- при пересечении с проезжей частью дорог общего пользования – не менее 6 м;
- при входе кабеля на фасад – не ниже 2,75 м от поверхности земли.
Расстояние от кабеля до оконных и дверных проёмов – не менее 0,6 м по горизонтали. Крепление к фасаду выполняется с помощью вводной арматуры, обеспечивающей механическую разгрузку проводника. Нельзя допускать провисания кабеля ниже установленных нормативов даже при неблагоприятных погодных условиях.
Оптимальная протяжённость пролёта между опорой и зданием – до 25 метров. При большем расстоянии используется поддерживающий трос. Запрещается натяжка «в растяжку» без расчёта допустимых нагрузок – это приводит к деформации изоляции и снижению ресурса кабеля.
Кабель должен быть рассчитан на эксплуатацию на открытом воздухе: марки типа СИП (самонесущий изолированный провод) допускаются к воздушной прокладке и имеют соответствующую УФ-стойкость. Сечение жил подбирается исходя из расчётной нагрузки и длины участка с учётом падения напряжения.
Требования к креплению кабеля на фасаде здания

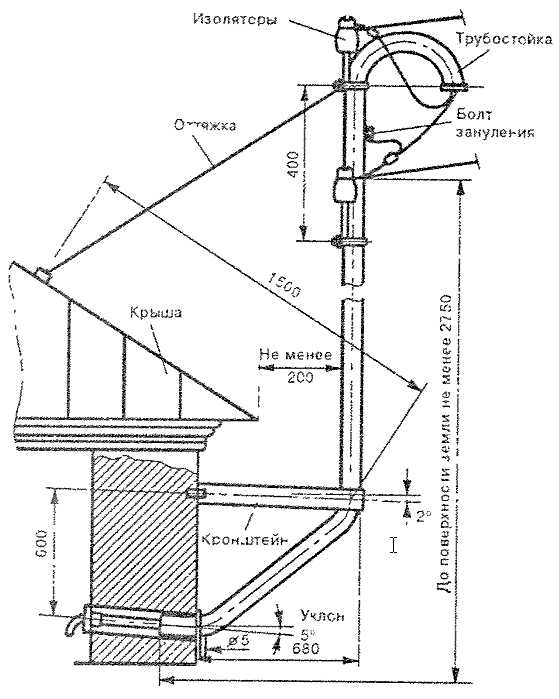

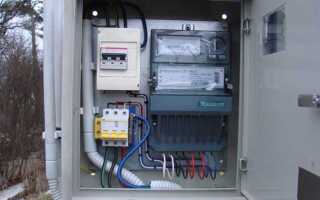

Крепление кабеля от опоры до вводного устройства должно обеспечивать механическую прочность, защиту от повреждений и соответствие нормативам ПУЭ. Нарушение правил монтажа может привести к обрыву, пробою изоляции и возгоранию.
- Расстояние от ввода в здание до ближайшего изолятора на фасаде – не более 0,5 м.
- Крепление осуществляется на фасад через анкерные скобы, рассчитанные на вес и натяжение кабеля. Использование пластиковых хомутов или самодельных креплений недопустимо.
- Высота прокладки над землёй у стены – минимум 2,75 м. Над проезжей частью – не менее 6 м.
- Расстояние между точками крепления – не более 0,6 м для тяжёлых СИП, до 1 м для лёгких марок с несущим проводом.
- Не допускается крепление к водостокам, оконным рамам и другим элементам, не предназначенным для несущей нагрузки.
- Используются фасадные анкеры из оцинкованной стали, нержавейки или с антикоррозийным покрытием.
- При монтаже через утеплённый фасад обязательна установка металлических втулок, исключающих продавливание слоя теплоизоляции.
- Все соединения и крепёжные элементы должны быть защищены от осадков – герметизация монтажных отверстий обязательна.
- На участках с возможностью трения о фасад или элементы здания устанавливаются защитные гофры или уголки.
Монтаж выполняется после согласования трассы с собственником здания и, при необходимости, с управляющей компанией. Нельзя проводить крепление на аварийных, крошащихся или облицованных непрочным материалом участках стены.
Нужен ли несущий трос или можно обойтись самонесущим кабелем
Выбор между несущим тросом и самонесущим кабелем зависит от условий прокладки и длины пролёта.
- Несущий трос – это отдельный стальной элемент, на который крепится силовой или коммуникационный кабель. Используется при больших пролетах и высокой нагрузке на крепления.
- Самонесущий кабель (СИП) совмещает проводники и несущий трос внутри одной конструкции. Он способен выдерживать нагрузку без дополнительной опоры.
Рекомендации:
- Для пролётов до 30 метров подходит самонесущий кабель с соответствующим сечением. Он упрощает монтаж и снижает стоимость за счёт отсутствия отдельного троса.
- Если пролёт превышает 30-40 метров или линия проходит через ветвистые участки, лучше использовать несущий трос, чтобы избежать провисания и повреждений.
- При монтаже на столбах с большой высотой и сильным ветровым воздействием несущий трос снижает нагрузку на крепления и предотвращает растяжение кабеля.
- Для электроснабжения с высоким током рекомендуют СИП с усиленным тросом или комбинированную конструкцию – несущий трос плюс силовой кабель.
Итог: если условия простые и пролёт короткий, самонесущий кабель – рациональный выбор. При больших расстояниях и сложном рельефе несущий трос обеспечит надёжность и долговечность линии.
Защита кабеля от погодных воздействий и УФ-излучения
Для воздушной прокладки от столба до дома важна устойчивость кабеля к влаге, перепадам температуры и прямому солнечному излучению. Рекомендуется использовать кабель с оболочкой из сшитого полиэтилена (XLPE) или полиэтилена высокой плотности (HDPE) – эти материалы сохраняют механические свойства при температуре от −40°С до +90°С и не подвержены растрескиванию.
УФ-стабилизаторы в составе оболочки препятствуют разрушению полимера под воздействием ультрафиолета. При отсутствии УФ-защиты изоляция со временем становится хрупкой, теряет эластичность и может трескаться, что приводит к коротким замыканиям и снижению срока службы.
Оптимальный вариант – кабели с маркировкой UV resistant или UV stabilized. Важно выбирать продукцию с подтвержденными сертификатами, так как защитные добавки влияют на стоимость, но увеличивают долговечность на 10 и более лет.
Для дополнительной защиты рекомендуется использовать кабель с двойной изоляцией или гелевыми наполнителями внутри, которые препятствуют проникновению влаги при повреждении внешнего слоя. В местах крепления к опорам необходимо устанавливать специальные крепежи с амортизирующими элементами, чтобы исключить трение и механические повреждения оболочки.
Регулярный осмотр и очистка кабеля от пыли и загрязнений также продлевает срок службы и сохраняет защитные свойства оболочки.
Вопрос-ответ:
Какой тип кабеля лучше всего использовать для воздушной линии от столба до дома?
Для прокладки воздушного кабеля от столба к дому чаще всего выбирают самонесущий изолированный провод (СИП). Он сочетает в себе проводник и изоляцию, что позволяет не использовать дополнительные опоры и снижает риск короткого замыкания при контакте с деревьями или другими объектами. Такой кабель выдерживает воздействие атмосферных явлений и обладает достаточной прочностью для длительной эксплуатации.
Можно ли использовать обычный медный провод без изоляции для подвесного подключения к дому?
Обычный медный провод без изоляции для воздушной линии не подходит. Отсутствие изоляции повышает вероятность коротких замыканий и поражения электрическим током при касании к конструкциям или веткам деревьев. Кроме того, такой провод требует установки дополнительных поддерживающих элементов, что усложняет монтаж и снижает безопасность эксплуатации.
Как влияет сечение кабеля на выбор для подвесного подключения от столба до дома?
Сечение кабеля определяет, какой ток он сможет безопасно проводить без перегрева. Если сечение слишком маленькое, кабель будет нагреваться, что приведёт к потере энергии и может стать причиной возгорания. Обычно для подключения частного дома выбирают кабель с сечением от 6 до 16 мм² в зависимости от мощности потребляемых приборов и длины линии. Чем длиннее линия, тем больше сечение нужно для снижения падения напряжения.
Какие меры предосторожности нужно соблюдать при монтаже воздушного кабеля от столба до дома?
При установке воздушного кабеля важно соблюдать правила безопасности: крепить кабель на необходимой высоте, чтобы избежать случайного контакта с людьми и транспортом; использовать специальные крепежные элементы и изолирующие подвесы; проверять целостность и качество изоляции перед монтажом; не допускать натяжения кабеля больше допустимого, чтобы избежать его повреждения при ветре или морозе. Также рекомендуется выполнять работы с отключённым электроснабжением.
Существуют ли альтернативы СИП для воздушного подвеса от столба до дома?
Да, помимо СИП, можно использовать бронированные кабели с отдельным несущим тросом, особенно если расстояние большое или условия сложные (например, сильные ветра). Такие кабели прочнее, но монтаж и стоимость выше. Иногда применяют также провод с внешней изоляцией и дополнительным тросом для поддержки. Выбор зависит от конкретных условий участка и требований по безопасности.
