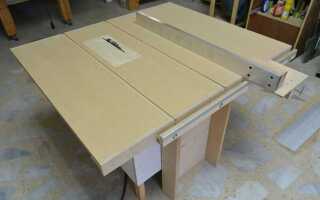

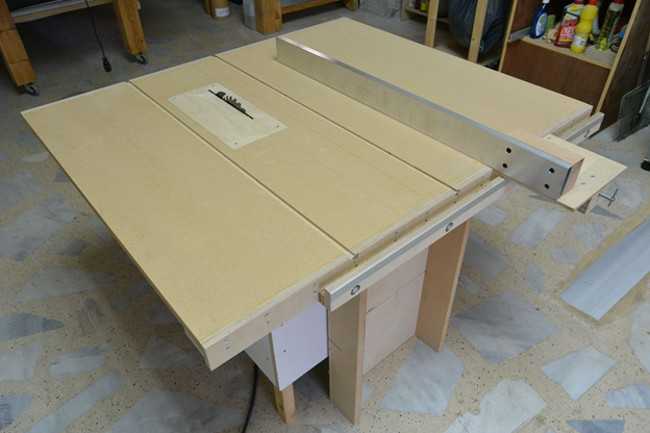

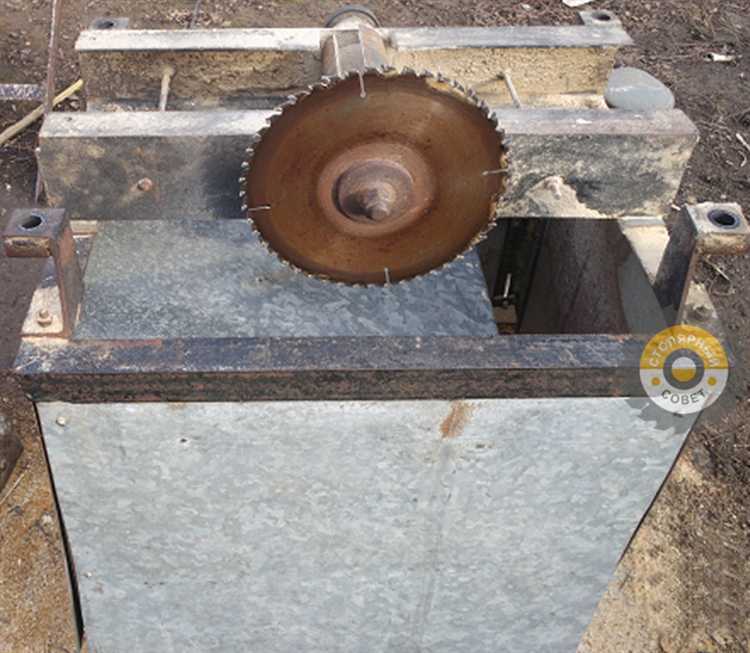

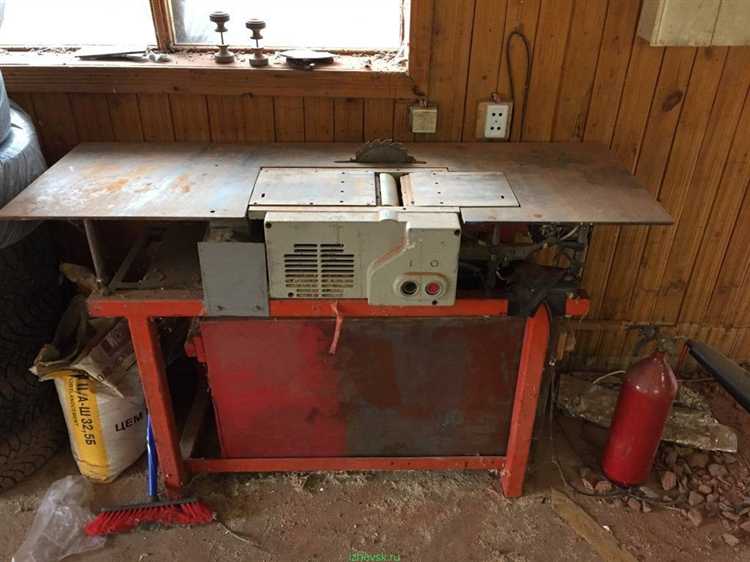

Распиловочный станок на базе ручной циркулярной пилы – эффективное решение для точной продольной распиловки древесины в условиях домашней мастерской. Его конструкция позволяет существенно увеличить стабильность реза, снизить утомляемость оператора и повысить безопасность работы. Основное преимущество – возможность адаптации под конкретные задачи, чего не всегда удаётся достичь с фабричными аналогами.
Для изготовления станка потребуется минимальный набор инструментов: дрель, угловая шлифмашина, ручной лобзик. В качестве основы чаще всего используют лист ламинированной фанеры толщиной от 18 до 21 мм – она обеспечивает достаточную жёсткость конструкции. Крепление пилы производится через регулируемый фланец или металлические уголки, что позволяет точно выставить глубину и угол реза.
Особое внимание необходимо уделить направляющим. Наиболее точный результат даёт использование алюминиевых профилей с Т-образным пазом или направляющих от бывших в употреблении столярных станков. Допустимый зазор между направляющей и кареткой – не более 0,2 мм. Это снижает вибрации и исключает отклонение диска от заданной линии.
Организация системы удаления опилок – обязательный этап. Установка кожуха с возможностью подключения строительного пылесоса существенно увеличивает комфорт при работе и снижает износ двигателя пилы. Дополнительная фиксация заготовки при помощи прижимов повышает безопасность и точность распила.
Выбор подходящей модели циркулярной пилы для переделки
Для стабильной и безопасной работы самодельного распиловочного станка необходима циркулярная пила с прочной конструкцией, высокой мощностью и возможностью надёжного крепления к столу. Оптимальный выбор – модели с нижним расположением двигателя и металлическим корпусом редуктора.
Мощность должна быть не менее 1400 Вт. Модели с меньшим показателем быстро перегреваются при длительной нагрузке и плохо справляются с плотными породами древесины. Для резки ДСП, фанеры и массива подойдёт пила мощностью от 1600 до 2000 Вт.
Диаметр диска – важный критерий. Подходящий размер – 190–210 мм. Он обеспечивает достаточную глубину пропила (до 70 мм) и совместим с большинством типов распиловочных столов. Модели с меньшим диском ограничивают функциональность станка.
Блокировка шпинделя обязательна для безопасной замены диска. Без этой функции демонтаж требует разборки кожуха и неудобен в стационарной установке.
Форма основания должна быть плоской и жёсткой. Литые алюминиевые платформы предпочтительнее штампованных – они точнее, меньше деформируются и легче крепятся к столу.
Угол наклона подошвы не должен иметь люфтов. При переделке станка в стационарный люфт может привести к перекосу диска. Идеально – модели с фиксируемыми положениями под 90° и 45°.
Электронные системы – плавный пуск, поддержка оборотов под нагрузкой – желательны. Особенно в моделях от 1800 Вт и выше. Эти функции уменьшают рывок при включении и предотвращают просадки мощности при длительном пилении.
Рекомендованные модели для переделки: Makita 5008MG, Bosch GKS 190, DeWALT DWE560. Они соответствуют всем требованиям и проверены в условиях стационарной установки.
Подготовка рабочего стола и основания для крепления пилы

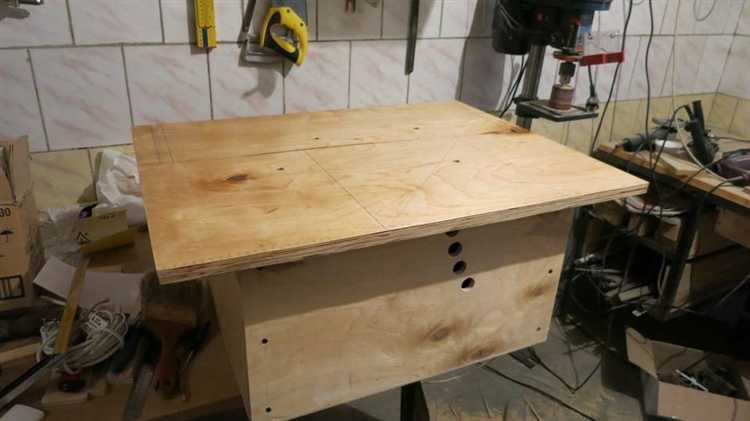

Основание должно быть изготовлено из фанеры толщиной не менее 18 мм или столярной плиты, способной выдержать вибрацию и вес пилы. Минимальный размер столешницы – 600×800 мм. Это обеспечит устойчивость конструкции и достаточную рабочую зону для резки длинных заготовок.

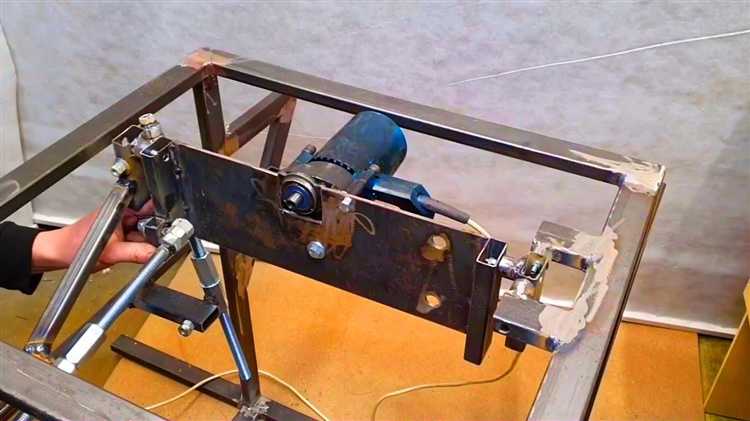

Для каркаса стола используйте бруски сечением 50×50 мм или металлический профиль 40×40 мм. Все соединения фиксируются саморезами или болтами с гайками и шайбами, чтобы избежать люфта. Жесткость усиливается диагональными раскосами между ножками и продольными балками.
В центре столешницы вырезается проём под диск. Его размеры должны соответствовать габаритам подошвы используемой циркулярной пилы, с зазором не более 2 мм по периметру. Края проёма обрабатываются наждачной бумагой для исключения сколов.
Площадка под пилу усиливается дополнительным листом фанеры снизу. Он приклеивается и прикручивается, чтобы предотвратить деформацию при нагрузке. Пила крепится снизу через отверстия в подошве, винтами М6 с потайной головкой. Все крепления затягиваются с равным усилием.
Для точного позиционирования пилы используется разметка и временное фиксирование струбцинами. После проверки перпендикулярности диска к столешнице осуществляется финальное крепление. Не допускается перекос подошвы или люфт – это влияет на точность распила.
Рекомендуется сразу предусмотреть отверстия для крепления параллельного упора и системы удаления опилок. Также стоит обработать столешницу лаком или пропиткой, чтобы защитить древесину от влаги и продлить срок службы конструкции.
Способы крепления пилы к столу: фиксация и безопасность
Надёжное крепление циркулярной пилы к столу – ключевой элемент конструкции самодельного распиловочного станка. Ошибки на этом этапе приводят к биению диска, снижению точности реза и риску травм. Рассмотрим эффективные способы фиксации.
1. Монтаж через основание пилы
Если у пилы предусмотрены монтажные отверстия на подошве, используйте болтовое крепление через фанеру или металл. Применяйте болты М6 или М8 с шайбами и стопорными гайками. Важно обеспечить плотное прилегание подошвы к нижней поверхности столешницы. Для этого снимите пластиковую накладку, если она мешает ровной установке.
2. Прижимные планки
Если конструкция пилы не позволяет сквозное крепление, используйте стальные прижимные планки. Они фиксируются саморезами или болтами по краям подошвы, с обязательным прокладыванием резиновых или силиконовых прокладок для гашения вибраций. Минимум две планки по длинной стороне корпуса, желательно с зазором не более 0,5 мм между металлом и корпусом пилы.
3. Боковые упоры с фиксирующими болтами
Металлические уголки, установленные по бокам корпуса, предотвращают смещение пилы вбок. Болты с накатанной головкой позволяют поджимать пилу вручную, обеспечивая дополнительную фиксацию. Такой способ требует точной подгонки под конкретную модель пилы.
4. Углубление в столешнице
Создание выемки под подошву пилы позволяет установить инструмент заподлицо с поверхностью стола. Это исключает люфт и повышает стабильность. При использовании ЛДСП или фанеры предварительно усилите края выемки металлической рамкой, чтобы избежать износа от вибрации.
Меры безопасности: не допускайте зазоров между пилой и столешницей; фиксируйте кабель питания вдали от зоны реза; проверяйте крепёж перед каждым запуском. Любое ослабление может привести к аварийной остановке или выбросу заготовки.
Изготовление направляющей шины для точного распила
Для создания направляющей потребуется лист фанеры толщиной 12–15 мм и ровная алюминиевая или стальная рейка длиной не менее 1,2 м. Фанера служит основанием, а рейка – упором для подошвы циркулярной пилы.
Отрежьте от фанеры полосу шириной 25–30 см и длиной, превышающей предполагаемый распил минимум на 20 см. На одну сторону приклейте и зафиксируйте саморезами прямую рейку – она должна быть идеально ровной без прогибов и скручиваний. Убедитесь, что рейка не имеет люфтов и прочно держится по всей длине.
Установите пилу на фанерное основание так, чтобы подошва скользила вдоль рейки. Аккуратно выполните пробный пропил по всей длине, отпилив излишки фанеры. Теперь край основания точно совпадает с линией распила – это обеспечит высокую точность при работе.
Для повышения износостойкости можно нанести на фанеру тонкий слой ПВА и покрыть его листом ламината или ПЭТ-пластика. Это снизит трение и защитит поверхность от повреждений.
Закрепляйте шину на заготовке с помощью струбцин, строго контролируя параллельность направляющей и линии реза. При использовании одинаковой заготовки возможно изготовление нескольких шин с фиксированными углами – 45°, 90° и другими.
Важно: перед каждым использованием проверяйте прямолинейность шины и отсутствие механических повреждений. Даже незначительное искривление приведет к браку при распиле.
Установка и регулировка защитного кожуха и удаления опилок
Защитный кожух обязателен для предотвращения прямого контакта с диском и снижения количества разлетающихся опилок. Для самодельного распиловочного станка он должен быть жёстко закреплён, но при этом легко подниматься при подаче материала.
- Используйте металлический или термостойкий пластиковый кожух, который перекрывает верхнюю половину пильного диска в рабочем положении.
- Крепление кожуха должно обеспечивать его свободное вертикальное движение – оптимально использовать пружинный шарнир или подвижную скобу с возвратом.
- Расстояние между кожухом и поверхностью заготовки – не более 5 мм, чтобы не создавать зазоров для опилок и щепок.
- Убедитесь, что при любом наклоне или высоте диска кожух не мешает работе и не блокирует подачу материала.
Для эффективного удаления опилок необходимо организовать принудительное отсасывание пыли в зоне реза.
- В кожухе предусматривается отверстие под шланг пылесоса или системы аспирации диаметром не менее 35 мм.
- Стык герметизируется уплотнительной манжетой, чтобы исключить подсос воздуха извне и повысить эффективность всасывания.
- Дополнительно установите направляющий кожух под столом – он собирает опилки, падающие вниз, и направляет их в отдельный сборник или патрубок аспирации.
- Проверьте, чтобы поток воздуха не препятствовал вращению диска и не создавал завихрений, разбрасывающих пыль.
Регулярно очищайте каналы удаления и следите за целостностью кожуха – при малейших повреждениях замените элемент. Работа с повреждённым кожухом недопустима.
Проверка работы самодельного станка и устранение перекосов
После завершения сборки необходимо проверить точность и стабильность работы станка. Установите пилу на минимальную глубину пропила и выполните пробный рез на обрезке фанеры толщиной 10–12 мм. Оцените, насколько ровно проходит линия пропила: отклонения более 1 мм на длине 500 мм свидетельствуют о перекосе направляющих или неправильной установке пилы.
Для выявления перекоса измерьте расстояние от полотна диска до края направляющей в начале и в конце хода каретки. Разница в более чем 0,5 мм требует корректировки. Ослабьте крепления направляющих и произведите юстировку с помощью металлической линейки или штангенциркуля. Фиксируйте каждую точку, проверяя параллельность на всём протяжении.
Если используется стол из ДСП, убедитесь, что он не прогибается под весом пилы. При необходимости добавьте поперечные усиливающие балки. Неровности основания могут приводить к скачкообразным колебаниям диска, что проявляется в заметной волнистости кромки пропила.
Проверку вертикальности диска выполняйте угольником, прижав его вплотную к полотну. Зазор в верхней или нижней части означает перекос крепления пилы. Отрегулируйте кронштейн крепления, добиваясь плотного прилегания угольника по всей высоте.
Для окончательной настройки сделайте длинный продольный рез по доске толщиной не менее 30 мм. При равномерном движении заготовки и отсутствии подгораний, вибрации или уводов – станок настроен правильно. В противном случае проверьте соосность вала и центрального отверстия диска, а также износ подшипников, особенно при использовании бывших в употреблении комплектующих.
Вопрос-ответ:
Какие материалы и инструменты потребуются для изготовления распиловочного станка из циркулярной пилы?
Для создания такого станка понадобятся: сама циркулярная пила, металлические или деревянные профили для рамы, болты и гайки для крепежа, направляющие для упрощения точного распила, а также инструменты для сборки — дрель, гаечные ключи, рулетка и уровень. Важно выбирать прочные и устойчивые материалы, чтобы обеспечить надежность конструкции и безопасность при работе.
Какие меры безопасности нужно соблюдать при работе с самодельным распиловочным станком?
Работая с таким станком, обязательно используйте средства индивидуальной защиты: очки для защиты глаз, перчатки, чтобы избежать порезов, и наушники для снижения шума. Следите, чтобы пила была надежно закреплена, а рабочая поверхность была чистой и без посторонних предметов. Никогда не снимайте защитные кожухи и не пытайтесь удерживать заготовку руками в зоне реза — применяйте специальные прижимы и упоры.
Как сделать направляющие для распила более точными и устойчивыми?
Для повышения точности направляющие можно изготовить из металлических профилей с ровными краями или использовать алюминиевые уголки. Убедитесь, что они ровно прикреплены к основанию станка и не имеют люфта. Рекомендуется проверить ровность и параллельность направляющих с помощью уровня и линейки перед сборкой. Можно добавить зажимы или фиксаторы, чтобы предотвратить смещение заготовки во время распила.
Можно ли использовать обычную бытовую циркулярную пилу для такого станка, и какие ограничения это накладывает?
Да, бытовая циркулярная пила подходит для изготовления самодельного станка, но стоит учитывать мощность и глубину пропила инструмента. Домашние пилы обычно рассчитаны на работу с относительно тонкими материалами, поэтому с толстыми или плотными заготовками могут возникнуть трудности. Также важно учитывать, что бытовая пила может не иметь встроенных функций для фиксации угла или плавного пуска, что стоит компенсировать надежной конструкцией и дополнительными элементами безопасности.
Какие преимущества у самодельного распиловочного станка по сравнению с покупными моделями?
Главное преимущество — возможность настроить станок под свои конкретные задачи и размеры заготовок, а также сэкономить на покупке готового оборудования. Самодельный станок часто легче адаптировать и ремонтировать, поскольку его конструкция понятна и доступна для доработок. Кроме того, можно использовать уже имеющиеся инструменты и материалы, что сокращает расходы. Однако стоит учитывать, что готовые модели зачастую обладают более высокой точностью и безопасностью за счет заводских стандартов и испытаний.
Какие материалы и инструменты понадобятся для сборки распиловочного станка на базе циркулярной пилы?
Для создания такого станка потребуется циркулярная пила, металлический профиль или деревянные бруски для каркаса, лист фанеры или ДСП для рабочей поверхности, а также крепежные элементы — болты, гайки и шурупы. Из инструментов пригодятся дрель с набором сверл, гаечные ключи, рулетка, угольник и, возможно, сварочный аппарат, если планируется металлический каркас. Важно выбрать прочные материалы, чтобы конструкция была устойчивой и выдерживала нагрузку во время работы.
Как правильно установить и отрегулировать циркулярную пилу на самодельном распиловочном станке, чтобы обеспечить точность реза?
Установка пилы должна обеспечивать жесткое крепление к рабочему столу, чтобы исключить вибрации и смещения при работе. Рекомендуется закрепить пилу на регулируемой платформе, которая позволит точно выставить глубину и угол реза. Для этого сначала фиксируют пилу в базовом положении, затем с помощью измерительных инструментов проверяют параллельность лезвия относительно направляющих и рабочей поверхности. Дополнительно можно установить упоры или направляющие для точного позиционирования заготовки. Регулярная проверка и корректировка этих параметров поможет сохранить качество распила на высоком уровне.
