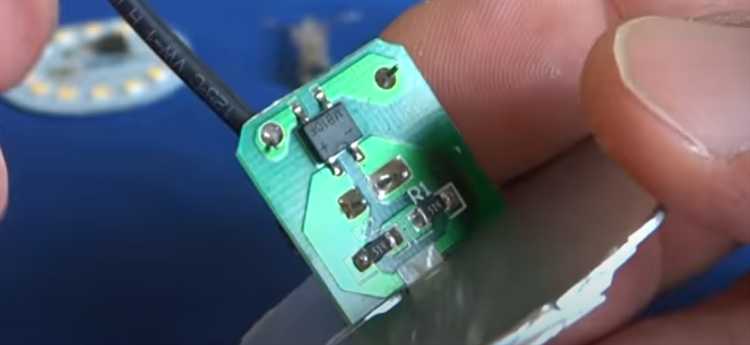

Неисправный драйвер – частая причина мерцания, тусклого света или полного отказа светодиодной лампы. Проверить его работоспособность можно в домашних условиях без специализированного оборудования, используя мультиметр и базовые навыки обращения с электричеством.
Первым шагом является визуальный осмотр платы драйвера. Вздутые или потемневшие электролитические конденсаторы, повреждённые дорожки и следы перегрева – явные признаки неисправности. Если повреждения видимы, замену драйвера следует считать приоритетной мерой.
При отсутствии визуальных дефектов переходят к измерениям. Мультиметр в режиме измерения переменного и постоянного напряжения позволяет проверить подачу питания на вход драйвера (обычно 220 В AC) и наличие выходного напряжения (в пределах 12–80 В DC в зависимости от типа лампы). Отсутствие выходного напряжения при наличии входного – показатель неисправности силовой части драйвера.
Если напряжение на выходе нестабильно или скачет, возможен отказ стабилизирующей схемы. В таком случае проверяют сопротивление шунтирующих резисторов и целостность диодов с помощью режима «прозвонки» мультиметра. Значения, сильно отличающиеся от номинальных, указывают на необходимость замены компонентов или всей платы драйвера.
Как безопасно разобрать светодиодную лампу для доступа к драйверу
Перед разборкой отключите лампу от сети и убедитесь, что она остыла. Даже компактные светодиодные лампы могут сохранять высокое напряжение на конденсаторах в течение нескольких минут после отключения.
- Наденьте защитные перчатки и очки. При разборке возможно разрушение стеклянной колбы или рассеивателя.
- Осмотрите лампу. В большинстве моделей пластиковый рассеиватель закреплён защёлками или клеем. Не применяйте избыточную силу.
- Подденьте рассеиватель тонкой пластиковой картой или медиатором, двигаясь по кругу, чтобы равномерно ослабить крепление.
- Если рассеиватель посажен на клей, аккуратно нагрейте его феном (не строительным) до 60–70 °C. Клей размягчится, и рассеиватель снимется без повреждений.
- После снятия рассеивателя вы увидите плату с диодами. Обычно она закреплена винтами или теплопроводящей пастой на алюминиевом радиаторе.
- Открутите винты или осторожно подденьте плату, если она приклеена. Не тяните за провода – можно повредить дорожки на плате.

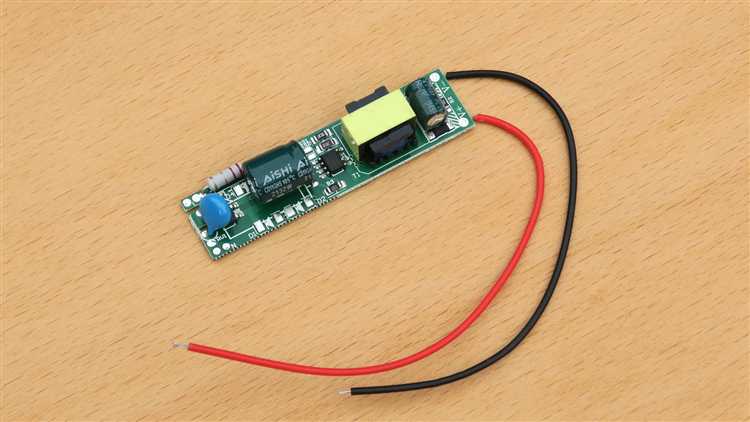

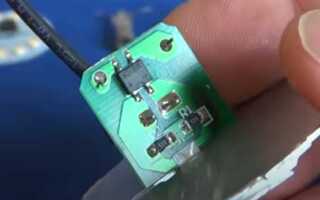

- Под платой находится драйвер – небольшая схема с элементами питания и фильтрации. Извлеките её, зафиксировав расположение компонентов для обратной сборки.
Избегайте прикосновений к элементам драйвера до полной разрядки конденсаторов. Проверьте мультиметром наличие остаточного напряжения. Только после этого переходите к проверке и ремонту.
Как визуально определить признаки неисправности драйвера
Потемнение или обугливание платы – один из наиболее очевидных признаков перегрева. Если при разборке корпуса лампы заметны тёмные пятна вокруг компонентов или дорожек, это свидетельствует о нарушении теплоотвода и возможной деградации драйвера.

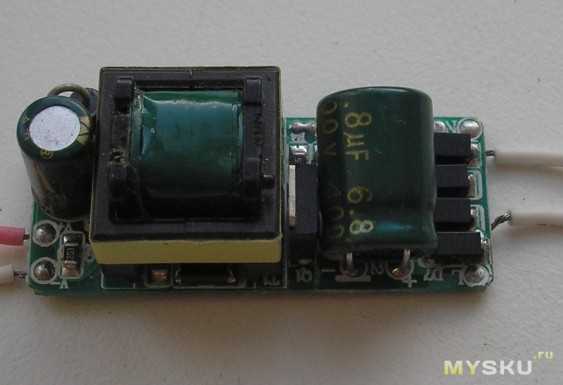

Вздутие или потёки на электролитических конденсаторах указывают на их выход из строя. Такие элементы теряют ёмкость, что приводит к нестабильной работе лампы: мерцанию, снижению яркости или полному отказу.
Следы расплавленного лака на катушках индуктивности или трансформаторе говорят о перегрузке. Даже при исправных остальных компонентах, перегрев катушки указывает на неисправный драйвер или неправильную схему питания.
Повреждения дорожек и пайки – трещины, отслоения или наличие окислов. Часто возникают после перегрева или в результате плохого контакта. Особое внимание следует уделять местам, где крепятся провода к плате.
Следы влаги или коррозии на элементах драйвера могут быть результатом попадания конденсата. Это ускоряет деградацию компонентов и вызывает случайные сбои или поломку.
Необычный запах при вскрытии корпуса указывает на перегоревшие элементы. Даже если визуально ничего не видно, стойкий запах гари – повод заменить драйвер.
Какие инструменты нужны для проверки драйвера в домашних условиях
Для точной диагностики драйвера светодиодной лампы дома потребуется минимальный, но достаточный набор измерительных и вспомогательных инструментов. Ниже перечислены необходимые устройства и их назначение.
- Мультиметр (авто- или ручной диапазон): измерение выходного напряжения и тока драйвера, проверка целостности цепей, определение сопротивления компонентов.
- Осциллограф: анализ формы сигнала на выходе драйвера, выявление пульсаций и сбоев в работе схемы. Подходит как USB-модель, так и портативный вариант.
- Лабораторный блок питания с ограничением по току: безопасная подача напряжения на драйвер без нагрузки. Позволяет определить, как ведет себя схема при разных условиях питания.
- Нагрузка (мощные резисторы или аналогичная светодиодная сборка): имитация подключенной лампы для проверки стабильности выходных параметров драйвера под нагрузкой.
- Пинцет и щупы с тонкими наконечниками: для точного подключения к мелким элементам драйвера без риска замыкания.
- Инфракрасный термометр или тепловизор: контроль температуры драйвера при работе, выявление перегрева и нештатных тепловых зон.
- Увеличительное стекло или лупа с подсветкой: визуальный осмотр пайки, микротрещин и поврежденных компонентов без демонтажа.
Все перечисленное позволяет не только обнаружить неисправность, но и понять природу сбоя: перегрев, нестабильность питания, пробой компонентов или нарушение конструкции драйвера.
Как измерить выходное напряжение драйвера мультиметром
Перед началом измерений отключите лампу от сети и разберите корпус, чтобы получить доступ к выходным контактам драйвера. Убедитесь, что мультиметр исправен и настроен на режим измерения постоянного напряжения (DC).
Порядок действий:
1. Подключите щупы мультиметра к соответствующим гнёздам: чёрный – COM, красный – VΩmA.
2. Выставьте предел измерения выше предполагаемого выходного напряжения драйвера. Например, для драйверов с номиналом 12–36 В установите диапазон до 60 В.
3. Включите питание лампы, удерживая щупы на выходных клеммах драйвера: чёрный – к отрицательному контакту, красный – к положительному.
4. Считайте показания. Типичные значения: 12 В для низковольтных моделей, 24 В или 36 В – для более мощных. Для драйверов с токовой стабилизацией выходное напряжение может меняться в зависимости от нагрузки.
Важно: если драйвер работает в импульсном режиме, мультиметр может показывать нестабильные значения. В этом случае используйте мультиметр с функцией усреднения (AVG) или осциллограф для точной оценки.
После измерений отключите лампу от сети и дайте драйверу остыть. Избегайте касания оголённых контактов при работе под напряжением.
Как проверить наличие короткого замыкания в цепи драйвера
С помощью мультиметра в режиме прозвонки проверьте сопротивление между входными контактами драйвера (L и N). Если прибор показывает близкое к нулю сопротивление – вероятен пробой варистора, мостового выпрямителя или фильтрующего конденсатора.
Проверьте выход драйвера, подключив щупы мультиметра к выходным клеммам (обычно обозначены как + и –). Сопротивление в несколько ом или меньше указывает на замыкание в выходной цепи, часто причиной являются пробитые светодиоды или замкнувшие стабилизирующие элементы.
Как протестировать конденсаторы и диоды драйвера
Для проверки конденсаторов в драйвере светодиодной лампы используйте мультиметр с функцией измерения ёмкости или ESR-метр. Сначала отключите питание и аккуратно выпаяйте конденсаторы, чтобы избежать влияния других элементов схемы на измерения. Номинальная ёмкость конденсатора должна совпадать с заявленной на корпусе с точностью ±20%. Значение ESR (эквивалентное последовательное сопротивление) не должно превышать 0,5–1 Ом для рабочих частот драйвера. Высокое ESR указывает на деградацию элемента и требует замены.
Диоды проверяются мультиметром в режиме прозвонки или с помощью тестера диодов. Измерьте прямое напряжение падения – типичное значение кремниевого диода находится в диапазоне 0,6–0,7 В. В обратном направлении сопротивление должно быть максимальным, практически без проводимости. Если диод показывает короткое замыкание или открытый контур, он неисправен. Для высокочастотных диодов рекомендуется проверить реакцию на импульсное напряжение, так как они могут вести себя иначе при постоянном токе.
Особое внимание уделяйте электролитическим конденсаторам, так как именно они чаще всего выходят из строя. При визуальных признаках вздутия или подтекания электролит нельзя использовать без замены. Для быстрого теста конденсаторов в схеме можно использовать ESR-метр, не выпаивая элементы, если есть соответствующий опыт и инструменты.
Как понять, стоит ли менять драйвер или покупать новую лампу
Основной признак неисправности драйвера – нестабильная работа светодиода: мерцание, снижение яркости или полное отсутствие свечения при исправной лампе. Для проверки измерьте выходное напряжение драйвера мультиметром. Если напряжение значительно ниже номинального (обычно 12–24 В постоянного тока), драйвер неисправен.
При этом важно убедиться в исправности самой лампы: подключите её к другому проверенному драйверу или источнику питания с подходящими параметрами. Если светодиоды не светятся или светят с дефектами, причина в лампе.
Если драйвер старый и модель устаревшая, менять его на аналогичный нецелесообразно – лучше приобрести лампу с интегрированным современным драйвером. Новые драйверы обеспечивают стабильное напряжение и защиту от перегрева, что повышает срок службы.
Если драйвер относительно новый и цена на замену невысока (обычно от 200 до 500 рублей), замена оправдана. При этом проверьте технические характеристики: выходное напряжение и ток должны совпадать с параметрами лампы. Несоответствие приведет к быстрому выходу из строя.
В случае механических повреждений корпуса, коррозии или следов перегрева лампу лучше заменить целиком – ремонт таких элементов нерентабелен и может быть небезопасен.
Вопрос-ответ:
Как определить, что драйвер светодиодной лампы неисправен?
Если светодиодная лампа начинает мигать, мерцать или не включается вовсе, причиной может быть неисправность драйвера. Также стоит проверить, нет ли запаха горелой электроники или видимых повреждений на корпусе драйвера. Для точной диагностики можно использовать мультиметр для проверки выходного напряжения и стабильности тока на выходе устройства.
Какие инструменты понадобятся для проверки драйвера светодиодной лампы дома?
Для проверки драйвера в домашних условиях достаточно иметь мультиметр, который умеет измерять напряжение, ток и сопротивление. Кроме того, может пригодиться индикаторная отвертка для предварительной проверки наличия напряжения. В некоторых случаях полезен тестер или лабораторный блок питания с регулируемым выходом для имитации условий работы драйвера.
Можно ли проверить драйвер светодиодной лампы, не разбирая саму лампу?

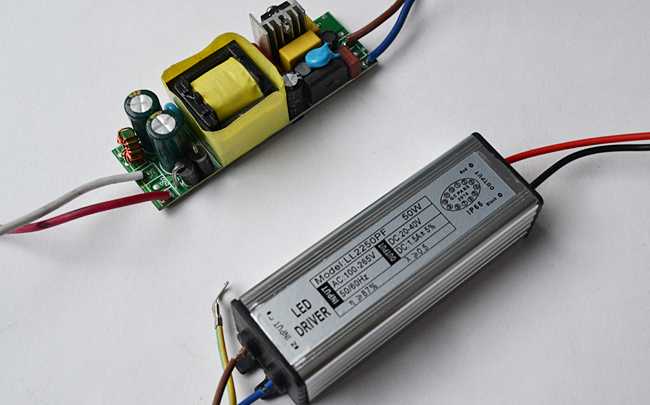

В большинстве случаев доступ к драйверу требует разборки лампы, так как он находится внутри корпуса. Однако некоторые модели имеют внешний драйвер, который можно проверить без вскрытия. Если лампа цельная и разобрать её сложно, можно проверить работу лампы целиком с помощью мультиметра, измеряя параметры на клеммах, но это даст лишь косвенные данные о состоянии драйвера.
Что делать, если драйвер светодиодной лампы не работает после проверки?
Если проверка показала неисправность драйвера, лучше заменить его на новый, подходящий по параметрам. Ремонтировать драйвер самостоятельно не рекомендуется из-за сложности и возможной опасности. При выборе нового устройства важно учитывать рабочее напряжение, ток и тип подключения, чтобы лампа функционировала корректно и безопасно.
