Дровокол на основе мотор-редуктора стиральной машины – практичное решение для распила древесины с минимальными затратами. Главным элементом выступает асинхронный двигатель с редуктором, обеспечивающий достаточный крутящий момент для расщепления поленьев диаметром до 15 см.
Для сборки понадобятся металлические пластины толщиной не менее 5 мм для рамы, вал с муфтой, а также клин из прочной стали с углом заточки около 30 градусов. Оптимальная скорость вращения вала – 60–80 оборотов в минуту, что достигается регулировкой передачи редуктора.
Правильное крепление деталей и надежное соединение элементов обеспечивают стабильную работу дровокола и безопасность эксплуатации. В статье приведены конкретные размеры, чертежи и рекомендации по сборке, которые позволят избежать типичных ошибок и получить эффективное устройство из подручных средств.
Выбор подходящих деталей стиральной машины для дровокола
- Электродвигатель (мотор): Рекомендуется использовать мотор с мощностью не менее 0,5–0,7 кВт и оборотами 1300–1500 об/мин. Моторы от старых моделей с вертикальной загрузкой часто имеют более низкую мощность и не подходят.
- Редуктор: Желателен редуктор с понижением оборотов в диапазоне 20–40 раз, чтобы обеспечить высокую силу на выходном валу. Идеальны редукторы от моделей с прямым приводом или с ременной передачей, так как они прочнее и долговечнее.
- Барабан или шкив: Используется для передачи вращения на клин или режущий элемент. Оптимально выбирать шкив с диаметром от 15 до 25 см, чтобы обеспечить нужный рычаг и скорость.
Отказываться от редуктора не рекомендуется, поскольку мотор напрямую не обеспечивает необходимого крутящего момента. Кроме того, стоит проверить состояние подшипников – изношенные подшипники снижают ресурс и эффективность дровокола.
- Извлеките мотор и проверьте его маркировку – параметры мощности и обороты должны совпадать с рекомендованными.
- Осмотрите редуктор на предмет целостности зубьев и отсутствия люфта.
- Проверьте шкивы и барабаны на отсутствие трещин и деформаций.
- Подготовьте крепежные элементы от стиральной машины – болты, гайки и кронштейны, они пригодятся для сборки и фиксации узлов.
Использование перечисленных деталей обеспечивает надежную работу самодельного дровокола и оптимальную передачу мощности при раскалывании древесины.
Подготовка и разборка мотора и редуктора стиральной машины
Для извлечения мотора и редуктора стиральной машины сначала отключите технику от сети и снимите заднюю крышку. Убедитесь, что бак и барабан освобождены от воды и остатков белья. Снимите ремень привода, ослабив натяжение ролика или демонтировав крепления. Для доступа к мотору отключите электрические провода, запомнив их расположение для последующей сборки.
Редуктор обычно закреплен болтами к корпусу машины. Используйте ключи соответствующего размера для их откручивания. При демонтаже редуктора следите за положением шестерен и валов, чтобы сохранить их для повторного использования. Мотор крепится к корпусу с помощью винтов, часто расположенных на кронштейнах. Снимите крепления и аккуратно извлеките мотор, чтобы не повредить обмотки и контактные соединения.
При разборке мотора обратите внимание на состояние щеток и коллектора. При необходимости очистите или замените изношенные детали. Для разборки редуктора используйте съемник для подшипников, чтобы избежать повреждений. Удалите масло и смазку с шестерен и валов перед осмотром. Все разобранные детали промойте в растворителе и просушите, чтобы подготовить их к дальнейшему использованию в конструкции дровокола.
Создание механизма подачи и фиксации полена
Для механизма подачи и фиксации полена рекомендуется использовать барабан от стиральной машины, закрепленный на оси с подшипниками, что обеспечивает плавное вращение и минимальный люфт. На барабане закрепляют несколько металлических лопаток длиной 100–120 мм, расположенных равномерно по окружности, чтобы удерживать полено и подавать его к режущему клину.
Ось барабана следует установить горизонтально и жестко закрепить на сварной раме из профильной трубы 40х40 мм. Фиксация полена обеспечивается прижимной планкой из стали толщиной 5 мм, которая крепится к раме на шарнирах и прижимается к подающему барабану пружиной с усилием около 15–20 кг. Это гарантирует плотный контакт и предотвращает проскальзывание во время подачи.
Для регулировки длины подаваемого полена предусмотрите ограничитель-упор на направляющей рамы, позволяющий фиксировать длину заготовки от 30 до 50 см. Направляющие и прижимную планку покрывают антифрикционным материалом, например, капроном или тонкой резиной, чтобы снизить износ древесины и уменьшить вибрации.
Привод подачи лучше сделать от того же электродвигателя стиральной машины через цепную передачу с редуктором, обеспечивающим скорость вращения барабана около 10 об/мин. Такой режим позволяет плавно и без перегрузок подавать полено к клину, увеличивая эффективность резки и безопасность работы.
Изготовление режущего клина из подручных материалов
Для изготовления режущего клина потребуется стальной лист толщиной от 4 до 6 мм. Оптимальная длина клина – 150–200 мм, ширина у основания – 80–100 мм, сужение к вершине до 10–15 мм. Сталь можно взять с корпуса старой стиральной машины, например, с барабана или внутренней панели.
Вырежьте заготовку ножовкой по металлу или болгаркой с отрезным диском. После этого края следует обработать напильником или шлифовальной машиной, чтобы снять острые заусенцы. Для улучшения проникающей способности клина срежьте верхний угол под углом 20–30° с каждой стороны, формируя острый угол.
Поверхность режущей кромки необходимо закалить. Для этого нагрейте клин до ярко-красного цвета (около 800 °C) на газовой горелке или в кузнечном горне, затем резко охладите в масле или воде. После закалки отполируйте кромку мелкой наждачной бумагой (зерно 400–600) для повышения прочности и снижения риска зазубрин.
Клин крепится к металлической оси с помощью двух болтов М8, проходящих через предварительно просверленные отверстия диаметром 9 мм. Для надежности соединения используйте гроверы и гайки с контргайками. Крепежные элементы должны быть из прочной стали с высокой коррозионной стойкостью.
Для защиты от ржавчины нанесите на клин несколько слоев термостойкой краски или обрызгайте антикоррозийным составом. Это продлит срок службы и сохранит режущие свойства в условиях влажной среды.

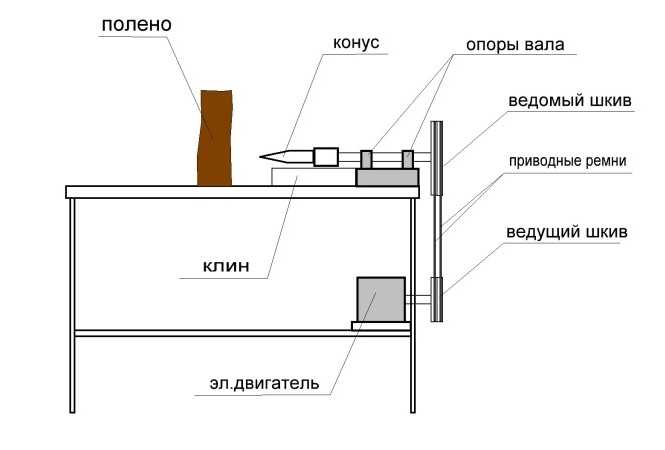

Сборка и соединение узлов дровокола из деталей машины
Для сборки дровокола потребуется вал двигателя стиральной машины, редуктор и рычаг с креплениями. Сначала подготовьте вал: очистите от грязи и проверьте отсутствие люфтов. Вал должен свободно вращаться в подшипниках без заеданий.
К редуктору, снятому с барабана, прикрепите рычаг с помощью болтов М8 и шайб, обеспечив плотное и надежное крепление. Рычаг необходимо изготовить из прочного металла толщиной не менее 6 мм, длиной около 40 см для достаточного рычага силы.
Крепление рычага к валу лучше выполнить через шпонку, чтобы избежать проскальзывания и обеспечить передачу усилия без потерь. Если шпонки нет, применяется штифт диаметром 6 мм, закрепляемый гайкой с контргайкой.
После установки рычага на вал редуктора, проверьте работу механизма вручную: движение должно быть плавным, без заеданий. К основанию конструкции прикрепите стойки из уголка 40×40 мм с помощью сварки или болтов М10, что обеспечит жесткость и устойчивость.
Все соединения между редуктором и основанием желательно усиливать дополнительно металлическими пластинами толщиной 4 мм, закрепленными с обеих сторон болтами М8. Это предотвратит расшатывание при работе.
Для передачи усилия на клинья дровокола используйте металлический стержень диаметром 12 мм, закрепленный в рычаге через отверстие с посадкой H7. Концы стержня зафиксируйте шплинтами или стопорными кольцами.
Перед окончательной сборкой обязательно обработайте все резьбовые соединения фиксатором резьбы средней прочности и смазкой для подшипников, чтобы предотвратить вибрацию и износ.
Настройка и проверка безопасности работы самодельного дровокола
Перед запуском дровокола необходимо убедиться в правильной сборке всех узлов. В первую очередь проверьте надежность крепления колеса и рычага: ось должна вращаться без люфтов и заеданий, фиксирующие элементы – затянуты с усилием не менее 10 Н·м. Особое внимание уделите направляющей колоде – она должна быть ровной, без трещин и зазоров, обеспечивая плотное прилегание дров.
Регулировка натяжения пружины влияет на эффективность удара. Оптимальное усилие пружины составляет 150-200 Н, чтобы при срабатывании не было избыточного рывка и повышенной вибрации. Измерьте натяжение с помощью динамометра или взвесьте усилие вручную, регулируя положение кронштейна с пружиной.
Проверьте работоспособность стопорных элементов и фиксирующих механизмов: они должны блокировать движение рычага в верхней и нижней точках хода, предотвращая случайное сход с оси. Приведите в порядок рукоятки – отсутствие заусенцев и сколов снижает риск травм.
Обязательная проверка электроизоляции электродвигателя – при использовании мотора от стиральной машины убедитесь, что проводка целая, без оголенных участков, а корпус двигателя надежно заземлен. Используйте УЗО или автоматический выключатель с номиналом, соответствующим мощности мотора (обычно 10-16 А).
Запускайте дровокол без нагрузки, следя за отсутствием посторонних шумов, вибраций и перегрева. Скорость вращения должна стабильно соответствовать паспортным данным двигателя (около 1400 об/мин). При любых отклонениях остановите работу и устраните причину.
Перед началом эксплуатации надевайте защитные перчатки и очки. Рабочее место должно быть свободно от посторонних предметов и людей, не участвующих в процессе. При долгой работе периодически проверяйте крепления и состояние подшипников, смазывая их раз в 5-6 часов использования.
Обслуживание и ремонт дровокола на базе стиральной машины
Регулярная проверка состояния основных узлов обеспечивает надежную работу дровокола. В первую очередь необходимо контролировать состояние шкивов и ремня привода: ремень должен быть натянут без провисания, без трещин и потертостей. При обнаружении износа или деформации ремень нужно заменить на аналогичный с параметрами, указанными в документации стиральной машины.
Подшипники, установленные на валу дровокола, требуют смазки каждые 50–70 часов работы. Для этого используется литиевая смазка или графитсодержащая смазка, обеспечивающая защиту от коррозии и перегрева. При появлении шума или люфта подшипников их необходимо демонтировать и заменить, так как дальнейшая эксплуатация приведет к заклиниванию вала.
Крепления ножей и клинового вала требуют периодической затяжки. Рекомендуется контролировать момент затяжки болтов с помощью динамометрического ключа, чтобы избежать самопроизвольного раскручивания или повреждения деталей. Затупившиеся ножи необходимо затачивать или заменять, используя аналогичные по форме и твердости лезвия из нержавеющей стали.
Электродвигатель, унаследованный от стиральной машины, требует регулярного осмотра щеток и коллектора. Изношенные щетки подлежат замене, а коллектор следует очищать от нагара мягкой щеткой и спиртовым раствором. В случае перегрева двигателя важно проверить состояние обмоток на наличие коротких замыканий или обрывов, используя мультиметр в режиме омметра.
Электрическая проводка должна быть надежно изолирована и защищена от механических повреждений. Влажность и пыль негативно влияют на работу контактов, поэтому все соединения стоит периодически очищать и смазывать контактной смазкой. Особое внимание уделяется пусковому конденсатору – его работоспособность проверяется тестером, а при снижении емкости или наличии вздутия корпуса конденсатор подлежит замене.
При обнаружении вибраций или посторонних шумов во время работы дровокола следует проверить балансировку ротора и состояние амортизирующих элементов. Установка дополнительных резиновых прокладок снижает уровень вибраций и продлевает ресурс подшипников и корпуса.
Запрещается использовать дровокол при наличии видимых трещин в корпусе или механических повреждений рабочих частей. При таких дефектах ремонт проводится с применением сварочных работ и замены поврежденных деталей на новые или восстановленные с использованием заготовок от стиральной машины.
Вопрос-ответ:
Какие детали стиральной машины можно использовать для сборки дровокола?
Для изготовления дровокола подходят такие элементы, как электродвигатель, ремни, шкивы и металлические части корпуса стиральной машины. Электродвигатель используется как основной привод, ремни и шкивы передают вращение, а металлические детали могут служить основой для крепления и создания рамы. Важно выбирать детали в хорошем состоянии без серьезных повреждений.
Какие инструменты понадобятся для сборки дровокола из деталей стиральной машины?
Для работы потребуются стандартные инструменты: набор гаечных ключей, отвертки, дрель с наборами сверл, болгарка для резки металла, а также сварочный аппарат, если планируется сварка конструкции. Дополнительно могут понадобиться рулетка и маркер для разметки, а также защитные очки и перчатки для безопасности.
Как обеспечить безопасность при эксплуатации самодельного дровокола?
Безопасность во время работы с дровоколом очень важна. Рекомендуется использовать защитные очки и перчатки, а также надевать плотную одежду без свободных элементов, которые могут попасть в механизм. Конструкция должна быть устойчивой и надежно закрепленной, чтобы исключить вибрацию и смещение. Нельзя допускать работу без защитных кожухов на движущихся частях. Перед началом работы необходимо проверить все соединения и исправность деталей.
Какие сложности могут возникнуть при изготовлении дровокола из деталей стиральной машины?
Основные трудности связаны с подбором и подгонкой деталей, особенно если элементы из разных моделей стиральных машин. Может возникнуть необходимость доработать или усилить раму для надежности конструкции. Также важно правильно настроить передачу вращения, чтобы обеспечить достаточную мощность и скорость работы. Если нет опыта работы с электродвигателями и металлом, то процесс может затянуться и потребовать дополнительного изучения технической информации.
Как настроить электродвигатель стиральной машины для использования в дровоколе?
Электродвигатель следует подключать к источнику питания с учетом его параметров — напряжения и мощности. Важно проверить состояние щеток и обмоток, очистить двигатель от пыли и грязи. Для передачи вращения на механизм дровокола нужно правильно подобрать ремень и шкивы, чтобы обеспечить нужную скорость и крутящий момент. Регулировка осуществляется путем изменения диаметра шкивов или натяжения ремня, что влияет на работу устройства.
Какие детали стиральной машины подойдут для изготовления дровокола своими руками?
Для создания дровокола можно использовать такие части стиральной машины, как двигатель, ремни привода и редуктор. Мотор стиральной машины обеспечивает нужную мощность, а редуктор помогает снизить скорость вращения, что важно для безопасности и надежности работы дровокола. Также пригодятся элементы рамы и крепежные детали для сборки конструкции. Главное — проверить исправность всех узлов и учесть их размеры, чтобы механизм был устойчивым и функциональным.
Как правильно собрать самодельный дровокол из деталей стиральной машины, чтобы избежать поломок и обеспечить безопасность?
Для сборки нужно сначала подготовить надежную основу, к которой будут крепиться все элементы. Мотор устанавливается на прочную раму, чтобы минимизировать вибрации. Ремень или цепь передает крутящий момент от двигателя к клину или лезвию, которое раскалывает древесину. Важно тщательно закрепить все соединения и использовать защитные кожухи, чтобы избежать травм. Рекомендуется проверить балансировку вращающихся деталей и провести тестовый запуск на малой нагрузке, чтобы убедиться в правильности сборки и надежности конструкции.
