Как защитить трубу от коррозии

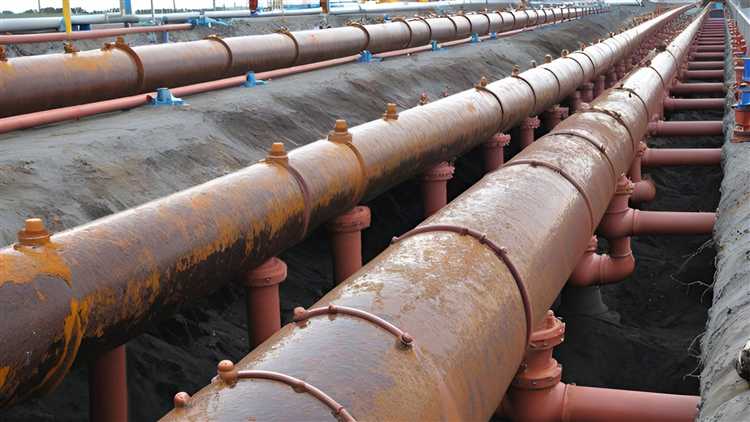

Коррозия – основная причина выхода трубопроводов из строя, ежегодно вызывающая убытки на миллиарды рублей. Стальные трубы, особенно в системах водоснабжения и нефтегазовой отрасли, подвергаются воздействию влаги, солей, кислот и кислорода, что ускоряет разрушение материала. В регионах с высокой влажностью или агрессивной почвой срок службы незащищённой трубы может сокращаться вдвое.

Защита трубопроводов требует комплексного подхода. Один из наиболее эффективных методов – катодная защита, основанная на снижении потенциала металла до уровня, при котором прекращаются коррозионные процессы. Применение постоянного тока и установка анодов позволяют продлить срок службы труб до 40–50 лет даже в агрессивной среде.

Другой распространённый способ – антикоррозийное покрытие. Используются эпоксидные, полиэтиленовые и битумные материалы, каждый из которых подбирается с учётом химического состава транспортируемой среды и условий эксплуатации. Например, для подземных магистралей часто применяют трёхслойное покрытие: праймер, клеевой слой и внешний полиэтилен.

Дополнительную защиту обеспечивают внутренние футеровки, особенно актуальные для систем питьевого водоснабжения. Цементно-песчаные и стеклянные покрытия препятствуют контакту воды с металлом, снижая не только коррозию, но и риск загрязнения.

Каждый метод защиты должен применяться с учётом технических условий объекта, состава окружающей среды и планируемого срока эксплуатации. Комбинированное использование различных технологий позволяет значительно снизить затраты на ремонт и замену трубопроводов.

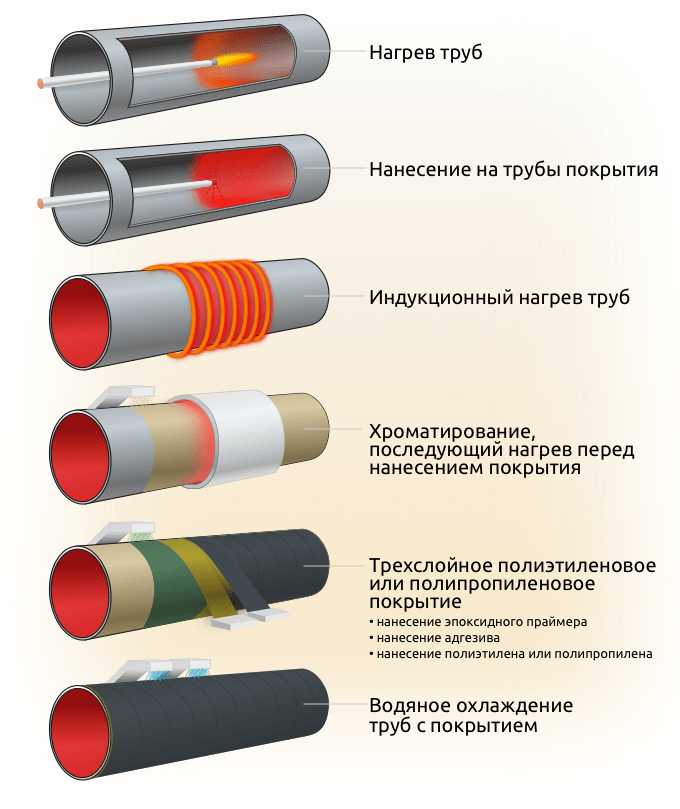

Выбор подходящего антикоррозионного покрытия для условий эксплуатации

Эффективность антикоррозионного покрытия зависит от точных характеристик среды, в которой эксплуатируются трубопроводы. Для подземных труб в зонах с высокой влажностью и агрессивными грунтами (pH < 5, содержание солей более 1000 мг/л) оптимальны битумно-полимерные материалы или многослойные полимерные системы на основе эпоксидных смол с полиэтиленовым внешним слоем.

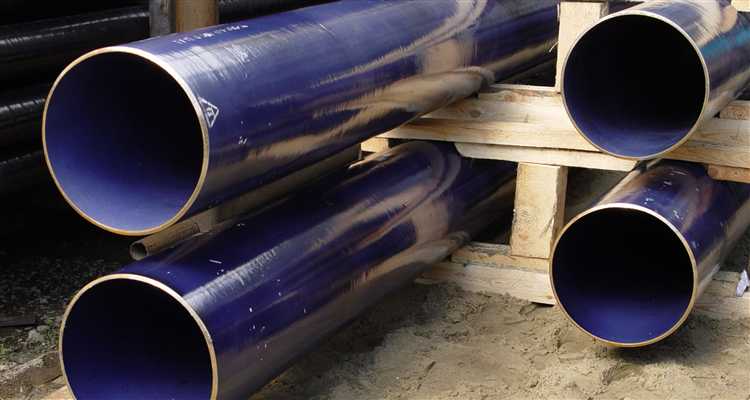

При транспортировке нефти и газа с рабочими температурами до 110 °C применяются термостойкие эпоксидные порошковые покрытия (FBE), обеспечивающие высокую адгезию и устойчивость к катодному отслаиванию. Для условий повышенной абразивной нагрузки (например, труб в реках или морской воде) применяются полиуретановые покрытия с толщиной не менее 1000 мкм.

На химически активных предприятиях (кислотно-щелочные среды, выбросы сернистых соединений) требуются стеклопластиковые и винилэфирные покрытия, обладающие устойчивостью к широкому спектру реагентов. Для внутренней поверхности труб, транспортирующих агрессивные жидкости, рекомендованы покрытия на основе фторполимеров или эмалей с фосфатным барьером.

В условиях экстремального холода (ниже -40 °C) покрытия должны сохранять эластичность. Используются эластомерные системы на основе бутадиен-нитрильных каучуков или модифицированные полиэтилены.

Ниже приведены конкретные рекомендации по выбору:

Применение катодной защиты на подземных и подводных трубопроводах

Катодная защита снижает скорость коррозии металлических трубопроводов за счёт подачи внешнего тока, смещающего потенциал металла в сторону катодного состояния. Метод эффективен при эксплуатации стальных труб в агрессивных грунтах и морской воде, где традиционные антикоррозионные покрытия не обеспечивают полной изоляции.

Наиболее широко применяются два типа катодной защиты: с использованием внешнего источника тока (протекторная защита) и с анодными заземлителями (электродная защита постоянным током). Во втором случае используются аноды из магния, алюминия или цинка. Для подземных трубопроводов чаще выбирают систему с внешним источником тока, позволяющим точно регулировать защитный потенциал в диапазоне от -0,85 В до -1,2 В относительно медно-сульфатного электрода сравнения.

Для подводных трубопроводов обязательна установка глубинных анодных заземлителей и прокладка кабелей с надёжной гидроизоляцией. Особое внимание уделяется расчёту защитного тока: он определяется на основе длины трубопровода, удельного сопротивления среды и площади открытого металла. Например, в морской воде при сопротивлении до 0,2 Ом·м требуется плотность тока около 100 мА/м², что в несколько раз выше, чем для большинства типов почв.

Рекомендуется устанавливать точки контроля защитного потенциала каждые 500–1000 м. Регулярный мониторинг с помощью выносных электродов позволяет оперативно корректировать параметры системы. При эксплуатации систем на подводных участках используется дистанционный мониторинг с телеметрической передачей данных.

Эффективность катодной защиты зависит от качества изоляционного покрытия. При повреждении покрытия резко возрастает потребление тока, что требует увеличения мощности источника питания или замены анодов. Важно производить регулярный аудит изоляции с помощью дефектоскопии (например, метода протекторного дренажа).

Перед вводом в эксплуатацию система катодной защиты должна быть настроена с учётом гидрогеологических условий, а её работа – подтверждена результатами потенциометрических измерений. Несоблюдение этих требований приводит к неравномерной защите и ускоренной деградации трубопровода в зонах с высоким градиентом коррозионного потенциала.

Использование внутренних полимерных облицовок в системах водоснабжения

Внутренние полимерные облицовки применяются для продления срока службы металлических трубопроводов, транспортирующих питьевую и техническую воду. Они обеспечивают барьер между агрессивной средой и стенками трубы, минимизируя риск коррозии и образования отложений.

• Наиболее распространённые материалы: эпоксидные смолы, полиуретаны, полиэтилен, поливинилхлорид. Эпоксидные составы обеспечивают хорошую адгезию к металлу и устойчивость к гидроударам, выдерживая давление до 25 атм.
• Облицовка наносится распылением, центрифугированием или методом прокатки, что обеспечивает равномерное покрытие даже в сложной геометрии труб.
• Толщина слоя составляет от 300 до 1000 мкм, в зависимости от условий эксплуатации. Повышение толщины снижает проницаемость для кислорода и агрессивных ионов.
• Перед нанесением требуется механическая очистка поверхности до степени Sa2.5 по ISO 8501-1 и обеспыливание, иначе адгезия покрытия снижается на 40–60%.

Преимущества использования полимерных облицовок:

1. Устойчивость к коррозии и эрозии при длительной эксплуатации.
2. Снижение коэффициента трения, что повышает пропускную способность трубопровода на 8–12%.
3. Соответствие санитарным требованиям для питьевой воды (сертификаты по ГОСТ Р 51232-98 и EN 14868).
4. Минимизация затрат на ремонт: срок службы покрытия достигает 30 лет при стабильной температуре и pH воды.

Рекомендуется использовать внутренние облицовки в магистральных водоводах, участках с переменной скоростью потока, а также в трубопроводах, подверженных воздействию воды с высоким содержанием растворённого кислорода и хлоридов. Для контроля качества необходимо проводить ультразвуковую дефектоскопию покрытия и периодический отбор воды на анализ содержания веществ, вымываемых из полимеров.

Нанесение терморасширяющихся покрытий при высокотемпературной эксплуатации

Терморасширяющиеся покрытия используются для защиты трубопроводов, работающих при температурах от 400 °C до 1200 °C, особенно в условиях циклических температурных нагрузок. Основу составляют композиции на базе силикатных связующих с добавлением микросфер или графита, способных увеличиваться в объёме при нагреве.

Эти покрытия формируют теплоизолирующий барьер, препятствующий интенсивному нагреву металлической поверхности и снижению её прочности. При термическом расширении слой закрывает микрощели, тем самым минимизируя доступ кислорода и агрессивных газов к металлу. Это критично для защиты от окислительной и сульфидной коррозии в энергетике и нефтехимии.

Перед нанесением необходимо провести абразивную очистку до степени Sa 2½ по ISO 8501-1. Толщина сухого слоя покрытия должна составлять 1,5–2,0 мм, наносится оно шпателем или методом безвоздушного распыления при температуре окружающей среды от +5 °C до +40 °C. Время полного отвердения – до 72 часов при естественной сушке, либо 4–6 часов при термической сушке при 100 °C.

Для труб с постоянной эксплуатационной температурой свыше 600 °C рекомендуется использовать покрытия с наполнителями из боросиликатного стекла и оксида алюминия. Они сохраняют адгезию и объемную стабильность в условиях длительного теплового воздействия.

Важно: после нанесения необходимо проводить постепенный нагрев до рабочей температуры, чтобы избежать растрескивания покрытия из-за резкого расширения. Оптимальный температурный градиент – не более 50 °C в час.

Ресурс трубопровода, обработанного терморасширяющимся покрытием, возрастает в среднем на 30–40 % при условии соблюдения технологии нанесения и режима эксплуатации.

Контроль влажности и вентиляции в технических помещениях с трубопроводами

Избыточная влажность в технических помещениях ускоряет электрохимическую коррозию металлических труб. Оптимальный уровень относительной влажности воздуха должен поддерживаться в диапазоне 40–60%.

• Установите гигростаты для автоматического управления работой вентиляции и осушителей воздуха.
• Применяйте осушители с производительностью не менее 30 л/сутки на каждое 100 м² помещения при недостаточной естественной вентиляции.
• Регулярно проверяйте состояние теплоизоляции трубопроводов: конденсат на поверхности указывает на потерю изоляционных свойств.
• Вентиляционные каналы должны обеспечивать кратность воздухообмена не менее 3–5 в час. При наличии паров агрессивных веществ – не менее 6.
• Применяйте приточно-вытяжную вентиляцию с подогревом воздуха в холодный период года, чтобы исключить образование конденсата на трубах с холодной водой.
• Учитывайте точку росы при проектировании системы вентиляции: воздух не должен охлаждаться ниже этой температуры на поверхностях труб.

Отсутствие должного контроля влажности приводит к ускоренному разрушению сварных швов, фитингов и стыков. Мониторинг влажности должен вестись непрерывно с архивированием данных не менее чем за 30 суток для оценки трендов и своевременного вмешательства.

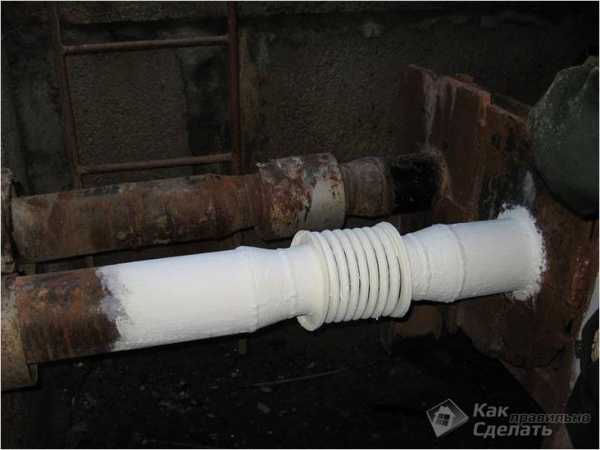

Регулярная инспекция и восстановление защитного слоя после механических повреждений

Коррозионная стойкость трубопроводов напрямую зависит от целостности защитного покрытия. Механические повреждения, возникающие при монтаже, транспортировке или эксплуатации, приводят к нарушению барьерного слоя и создают очаги для коррозии. Для минимизации риска необходимо проводить систематическую визуальную и инструментальную инспекцию не реже одного раза в квартал, используя методы магнитопорошкового или ультразвукового контроля для выявления трещин и отслаивания покрытия.

При обнаружении дефектов важно немедленно приступать к восстановлению защитного слоя. Поврежденные участки очищаются от коррозионных продуктов и загрязнений с применением механической зачистки или струйной обработки абразивом с зернистостью от 60 до 120. После подготовки поверхности рекомендуется наносить защитные материалы, идентичные изначальному покрытию, с толщиной слоя не менее 300 микрон для лакокрасочных покрытий и с обязательной выдержкой времени сушки, указанной в технической документации производителя.

Для локальных ремонтов предпочтительнее использовать быстросохнущие эпоксидные или полиуретановые составы с высокой адгезией к металлу. При значительном повреждении покрытия или повторных дефектах необходимо проводить полное восстановление покрытия на участке не менее 20 см в каждую сторону от места повреждения, чтобы избежать перехода коррозии за границы ремонта.

Регулярный контроль и своевременный ремонт защитного слоя значительно продлевают срок службы труб и предотвращают дорогостоящие аварии. Включение этих процедур в регламент технического обслуживания обязательно для объектов с повышенными требованиями к надежности и безопасности эксплуатации.

Вопрос-ответ:

Какие методы защитят стальные трубы от коррозии при контакте с водой?

Для защиты стальных труб от коррозии при воздействии воды часто применяют покрытие антикоррозийными красками или эмалями. Также широко используют нанесение специальных полимерных или эпоксидных покрытий, которые создают барьер между металлом и водой. В некоторых случаях применяют катодную защиту — установка анодов, которые выступают в роли жертвенного металла и замедляют процесс разрушения трубы.

Почему важно выбирать правильный способ защиты труб в зависимости от среды эксплуатации?

Разные среды воздействуют на металл по-разному: кислотные, щелочные, соленые или влажные условия могут ускорять коррозионные процессы. Если неправильно подобрать метод защиты, покрытие может быстро разрушиться, что приведет к повреждению труб и необходимости ремонта или замены. Например, для морской воды лучше подходят специальные устойчивые к соли покрытия, а для агрессивных химических сред — стойкие к воздействию химикатов материалы и методы.

Как защитить металлические трубы, которые находятся под землей?

Трубы, проложенные в грунте, подвержены воздействию влаги, химических веществ и микроорганизмов. Для них применяют комплексную защиту: сначала очищают поверхность, затем наносят антикоррозионные покрытия на основе битума или полимеров, которые хорошо держатся в условиях влажности. Часто используют также обмотку из специальных изоляционных лент и устройства катодной защиты для уменьшения риска разрушения металла.

Как влияет катодная защита на срок службы трубопроводов?

Катодная защита снижает скорость коррозии, создавая электрический потенциал, который предотвращает окисление металла. За счет этого метод продлевает срок службы трубопроводов, особенно в местах с повышенной влажностью или агрессивной средой. Однако для поддержания эффективности такой системы требуется регулярный контроль и техническое обслуживание, чтобы аноды не износились и защита оставалась активной.

Какие современные материалы применяют для предотвращения коррозии труб?

Сегодня в качестве защитных покрытий для труб используют полимерные материалы, такие как эпоксидные и полиуретановые смолы, которые обладают высокой стойкостью к механическим и химическим воздействиям. Кроме того, применяются композитные материалы и антикоррозийные пленки, которые обеспечивают долговременную защиту. Некоторые технологии предусматривают нанесение нанопокрытий, создающих сверхтонкий, но прочный барьер от агрессивных факторов окружающей среды.
