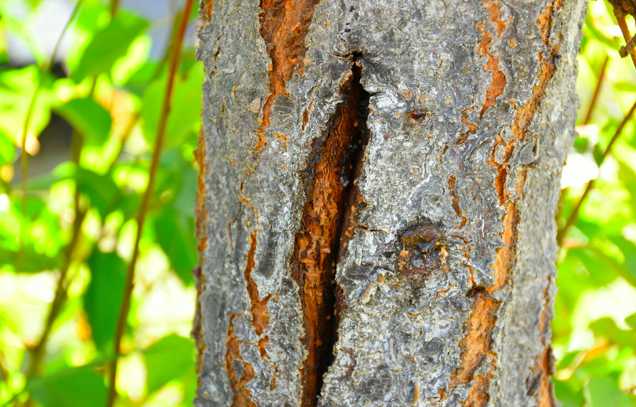

Деревянные конструкции, находящиеся под открытым небом, неизбежно подвергаются воздействию влаги, перепадов температур и ультрафиолета. Эти факторы приводят к образованию трещин, которые со временем расширяются и ускоряют разрушение материала. Чтобы предотвратить дальнейшее разрушение, трещины необходимо заделывать своевременно, соблюдая определённую технологию.

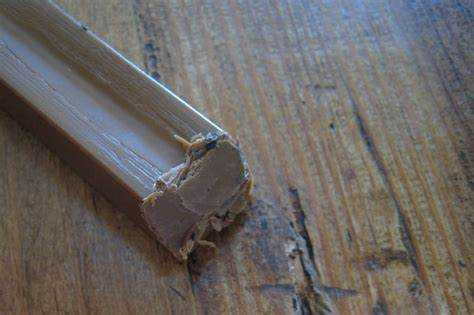

Перед началом работы важно оценить глубину и направление трещины. Поверхностные дефекты можно устранить с помощью шпаклёвки на основе древесной пыли и клея ПВА. Для глубоких трещин лучше использовать двухкомпонентные эпоксидные составы или столярный клей в сочетании с шлифованными опилками соответствующей породы дерева. Не рекомендуется использовать герметики, предназначенные для внутренних работ – они теряют эластичность и вымываются под дождём.
Поверхность необходимо очистить от пыли, плесени и старого покрытия. Используется жёсткая щётка и технический фен – он помогает дополнительно подсушить дерево и раскрыть внутренние волокна. После зачистки трещину следует немного расширить острым стамесочным ножом, чтобы обеспечить лучшее сцепление с ремонтным составом. Только после этого можно приступать к заполнению.
Завершив заделку, шов обрабатывается наждачной бумагой средней зернистости. Поверхность обязательно покрывается атмосферостойким грунтом и несколькими слоями наружной краски или защитного масла. Такой подход не только замаскирует дефект, но и продлит срок службы деревянной конструкции на 5–10 лет.
Выбор подходящей шпаклевки или замазки для наружных деревянных поверхностей
Для устранения трещин в древесине на улице необходимо использовать только те составы, которые устойчивы к влаге, ультрафиолету и перепадам температур. Обычные интерьерные шпаклевки быстро разрушаются под воздействием внешней среды.
Эпоксидные шпаклевки – оптимальный вариант для глубоких и широких трещин. Они образуют прочную, водостойкую поверхность, не дают усадки и хорошо шлифуются. Перед нанесением требуется тщательное смешивание компонентов и точное соблюдение пропорций.
Акриловые шпаклевки подходят для мелких и средних повреждений. Устойчивы к УФ-излучению, не растрескиваются на солнце и обладают эластичностью, что важно при сезонных изменениях влажности дерева. Полное высыхание – до 24 часов при температуре +20 °C.
Полиуретановые составы предпочтительны для участков, подвергающихся механической нагрузке или постоянному контакту с влагой. Они сохраняют прочность и эластичность в диапазоне температур от -40 до +80 °C. Наносить следует при температуре не ниже +5 °C.
Масляные замазки допустимы только при временном ремонте. Они не выдерживают длительного контакта с водой, подвержены растрескиванию и не обеспечивают надежную адгезию при последующей покраске.
Перед покупкой всегда проверяйте маркировку: на упаковке должно быть указано, что состав предназначен для наружных работ по древесине. Не стоит использовать универсальные или внутренние смеси – они не обладают нужной устойчивостью.
Очистка трещины от грязи, пыли и старого покрытия перед заделкой
Перед заделкой трещины важно полностью удалить все загрязнения, иначе ремонтный состав не будет держаться. Сначала с помощью жесткой металлической щетки прочистите трещину по всей длине, углубляясь на максимум возможной глубины. Щетку ведите вдоль волокон древесины, чтобы не повредить структуру.
После грубой очистки пройдитесь узкой стамеской или тонким шпателем, чтобы удалить отслаивающиеся волокна и остатки старой краски или лака. Если внутри трещины присутствуют куски коры, их также необходимо полностью удалить.
Для удаления пыли используйте строительный пылесос с узкой насадкой. Альтернативно можно продуть трещину сжатым воздухом из баллона. Простой веник или щетка не справятся – пыль останется внутри и ухудшит сцепление материалов.
Если трещина ранее обрабатывалась масляными средствами или смолой, протрите её ветошью, смоченной в уайт-спирите или ацетоне. После этого дайте дереву просохнуть минимум 30 минут при температуре не ниже +10 °C.
Не приступайте к заделке, пока древесина внутри трещины полностью не очищена до плотной, однородной поверхности. Остатки старого покрытия и пыль резко снижают прочность последующего ремонта.
Определение глубины и формы трещины для правильного подбора метода заделки
Перед началом работ важно точно определить глубину и форму трещины, так как от этого зависит выбор материала и технологии заделки. Поверхностные трещины глубиной до 5 мм чаще всего возникают из-за пересыхания древесины и могут быть устранены акриловым герметиком или шпаклёвкой по дереву. Такие повреждения не требуют усиленной подготовки основания.
Глубокие трещины от 5 до 30 мм проникают в структуру древесины и требуют предварительного расширения и очистки. Для этих целей используют стамеску с острым лезвием и щётку с металлической щетиной. Удаляются рыхлые участки, грязь, мох и следы старого герметика.
Если трещина имеет клиновидную форму с расширением наружу, её необходимо расшить до более ровной V-образной формы для лучшего сцепления с заделочным составом. Для этого применяется ручной рашпиль или угловая шлифмашина с диском по дереву. При наличии сквозных щелей, проходящих через всю толщину доски, рекомендуется использовать двухкомпонентную эпоксидную смолу с армирующим наполнителем или установить деревянные вставки (шпонки) на клею ПВА D4.
Протяжённые трещины, превышающие 300 мм, требуют дополнительных проверок на наличие внутреннего гниения. Это делается с помощью шила: при лёгком погружении в древесину более чем на 10 мм возможна структурная деградация. В этом случае заделка трещины не даст долговременного эффекта без удаления повреждённого участка или проведения антисептической обработки.
Подготовка инструмента и материалов для уличных условий
Для работы на улице необходимы прочные защитные перчатки из нитрилового или кожаного материала, устойчивого к влаге и загрязнениям. Обязательно возьмите шпатель с металлическим лезвием шириной 50–70 мм для выравнивания шпаклёвки и удаления рыхлых частиц.
Для очистки трещин применяйте жёсткую металлическую щётку или маленькую проволочную щётку на ручке. Возьмите также канцелярский нож с острым лезвием для аккуратного удаления отслоившихся волокон и остатков старой краски.
Важен выбор шпаклёвки или герметика. Для наружных работ подойдёт эпоксидная или акриловая шпаклёвка с водоотталкивающими добавками. При наличии глубоких трещин используйте двухкомпонентный состав, который после отверждения обеспечивает прочное сцепление и эластичность.
Для грунтования применяйте специализированный уличный грунт на основе акрила или алкидной смолы. Это улучшит адгезию материала и защитит древесину от влаги и гнили.
Подготовьте наждачную бумагу с зернистостью 80–120 для предварительной шлифовки и 180–220 для финишной обработки. Рекомендуется иметь шлифовальный блок или губку для равномерного нажима.
Не забудьте ведро с чистой водой и ветошь для оперативной очистки инструмента и удаления пыли с поверхности перед нанесением материалов.

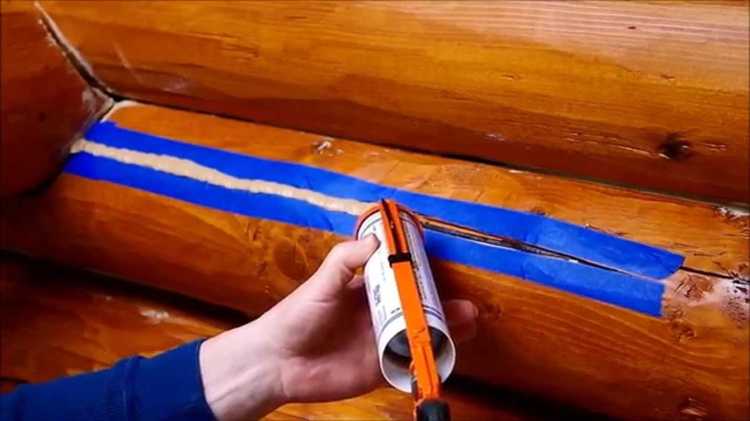

Нанесение замазки в трещину с учетом погодных факторов
Оптимальная температура для нанесения замазки на дерево находится в диапазоне от +10 до +25 °C. При температуре ниже +10 °C компоненты замазки могут замедлить полимеризацию, что снижает прочность ремонта. При температуре выше +25 °C материал быстро схватывается, усложняя равномерное заполнение трещины.
Влажность воздуха не должна превышать 70%, так как избыточная влажность замедляет высыхание замазки и способствует появлению плесени. Перед обработкой необходимо проверить, что древесина сухая: уровень влажности древесины должен быть не выше 15%. Для этого используйте влагомер или визуально оцените отсутствие свежих пятен влаги.
Наносить замазку рекомендуется в пасмурный день или в тени, чтобы избежать пересыхания поверхности под прямыми солнечными лучами. Прямое солнце приводит к быстрому высыханию верхнего слоя замазки, что снижает адгезию к внутренним слоям и вызывает появление микротрещин.
Если ожидается дождь в течение 24 часов после нанесения, работу следует отложить. Попадание воды на незастывший материал нарушит структуру замазки и приведет к повторному растрескиванию. При необходимости защиты участка можно временно накрыть его полиэтиленовой пленкой с обеспечением вентиляции.
Перед нанесением замазки трещина должна быть очищена от грязи, пыли и отслоившихся волокон. Для удаления мелких частиц используйте мягкую щетку или сжатый воздух. Наличие загрязнений снижает сцепление замазки с древесиной и сокращает срок службы ремонта.
Шлифовка заделанной поверхности после высыхания состава
Перед шлифовкой убедитесь, что заделочный состав полностью высох. Время сушки зависит от типа материала: акриловые и полиуретановые смеси сохнут около 24 часов при температуре +20°C и влажности до 60%, эпоксидные могут требовать до 48 часов.
Для обработки используйте наждачную бумагу зернистостью 120–150. Такой размер зерна эффективно удалит неровности и позволит не повредить древесину вокруг трещины. Если поверхность очень шероховатая, начните с зерна 100, затем переходите к 150 для финальной обработки.
Шлифовку проводите вдоль волокон древесины, чтобы избежать царапин, которые будут заметны после покраски или лакировки. Давление должно быть умеренным – излишняя сила может снять часть состава или повредить дерево.
После первичной шлифовки уберите пыль при помощи мягкой щетки или пылесоса. Для окончательной очистки используйте влажную ткань, но не смачивайте поверхность сильно, чтобы не размягчить заделанный участок.
Если после просушки и шлифовки остались углубления, нанесите дополнительный тонкий слой состава и повторите процедуру. Правильно выполненная шлифовка создаст ровную, гладкую поверхность, идеально готовую к финишной обработке – покраске или покрытию лаком.
Защита дерева после ремонта: покраска, лакировка или пропитка
После устранения трещин важно обеспечить долговременную защиту древесины от влаги, ультрафиолета и микроорганизмов. Выбор метода зависит от условий эксплуатации и желаемого внешнего вида.
- Покраска – оптимальный вариант для наружных конструкций, требующих яркой и устойчивой к погодным воздействиям поверхности. Используйте акриловые или алкидные краски с хорошей паропроницаемостью, чтобы дерево могло «дышать». Перед нанесением краски древесину следует обработать грунтовкой-антисептиком.
- Лакировка сохраняет естественную текстуру древесины, создавая прозрачное защитное покрытие. Для наружных работ рекомендуются полиуретановые или акриловые лаки с УФ-фильтром. Наносите минимум два слоя, соблюдая время высыхания, указанное производителем.
- Пропитка глубоко проникает в структуру дерева, защищая от гниения и насекомых. Выбирайте составы на основе масла или воска с биоцидными добавками. Пропитки подходят для объектов с повышенной влажностью и обеспечивают устойчивость к влаге без образования пленки.
После обработки рекомендуется выдержать древесину в сухом помещении не менее 24 часов перед эксплуатацией. Повторное нанесение защитного состава проводят каждые 2–3 года в зависимости от климата и интенсивности использования.
Периодический осмотр и повторная обработка трещин при необходимости
После первичной заделки трещин в древесине на улице важно регулярно проверять состояние поверхности. Оптимальный интервал осмотров – каждые 3 месяца, а в сезон дождей и повышенной влажности – не реже 1 раза в месяц.
При осмотре обращайте внимание на следующие признаки:
- расширение или появление новых трещин;
- отслоение или осыпание ремонтного состава;
- наличие влаги внутри трещины;
- появление плесени или гнили;
- изменение цвета и текстуры вокруг повреждения.
Если обнаружены ухудшения, повторно очистите и просушите поверхность, удалите отслаивающиеся фрагменты. Для заделки используйте те же материалы, что и при первичной обработке (шпаклевку для дерева, эпоксидные составы, водоотталкивающие пропитки).
Повторная обработка включает:
- удаление загрязнений и пыли с трещины;
- обработка антисептиком для предотвращения гниения;
- нанесение ремонтного состава с тщательным заполнением;
- шлифовку после высыхания для выравнивания;
- повторное покрытие защитным лаком или краской.
Регулярность таких мероприятий продлит срок службы деревянных конструкций, предотвратит развитие повреждений и сохранит внешний вид. При игнорировании осмотров и обработок риск глубокого разрушения возрастает, что приводит к дорогостоящему ремонту или замене.
Вопрос-ответ:
Какие материалы лучше всего подходят для заделки трещин в деревянных изделиях на улице?
Для ремонта трещин на открытом воздухе обычно используют акриловые или полиуретановые герметики, специально разработанные для деревянных поверхностей. Они обладают хорошей адгезией, гибкостью и устойчивы к погодным воздействиям. Иногда применяют также эпоксидные составы, но их выбирают для более глубоких и больших повреждений, так как они создают прочное, но менее эластичное покрытие.
Как правильно подготовить поверхность дерева перед нанесением ремонтного состава?
Поверхность необходимо очистить от пыли, грязи и отслоившихся частиц. Если в трещине есть старая краска или лак, их стоит удалить с помощью шпателя или шлифовальной бумаги. Также желательно просушить дерево, чтобы влага не мешала сцеплению ремонтного материала. Важно обеспечить ровную и сухую основу для нанесения состава, чтобы ремонт держался дольше.
Можно ли самостоятельно заделать трещины в старой уличной мебели из дерева, и какие инструменты для этого понадобятся?
Да, самостоятельно это вполне выполнимо. Для работы потребуются несколько основных инструментов: шпатель или пластиковый нож для нанесения герметика, наждачная бумага средней и мелкой зернистости для обработки поверхности до и после ремонта, кисть или ветошь для очистки и нанесения защитного состава, а также сам герметик или шпаклевка для дерева. Важно работать аккуратно, чтобы слой был ровным и плотно заполнил трещину.
Как защитить отремонтированные трещины на дереве от дальнейшего разрушения и воздействия влаги?
После заделки трещин необходимо обработать поверхность защитным составом, например, морилкой или лаком, предназначенным для наружных работ. Эти материалы создадут дополнительный барьер от влаги и ультрафиолетового излучения. Регулярный осмотр и своевременное обновление защитного покрытия помогут продлить срок службы ремонта и сохранить внешний вид изделия. Также стоит избегать постоянного застаивания воды на поверхности.
Загрузка...
