Чем заделать трещину в канализационной трубе пластиковой

Для труб из ПВХ диаметром 50–110 мм трещины шириной до 2 мм надёжнее всего устраняются растворяющим клеем на основе тетрагидрофурана: он буквально сплавляет кромки. Наносить два слоя с интервалом 3–5 минут; эксплуатационная прочность достигается через 12 часов при +20 °C.

Если труба изготовлена из полипропилена (PP‑R), то химический клей не действует. Здесь работает термовоздушная сварка с прутком из того же материала. Температура воздуха 240–260 °C, скорость подачи 2–3 см/с; после остывания шов выдерживает давление до 6 бар.

Для аварийного ремонта, когда перекрыть стояк невозможно, применяйте двухкомпонентную эпоксидную шпатлёвку. Толщина слоя 4–6 мм, время первичного схватывания 10 минут, полная полимеризация 1 час. После отверждения состав безопасен при постоянном контакте с бытовой водой до +60 °C.

В самотечных системах без напора допустимо использование полиуретанового герметика с модулем ≤0,4 МПа. Наносить на очищенную поверхность влажностью не выше 5 %. Эластичность сохраняется минимум 20 лет, однако для напорных участков этот способ не подходит.

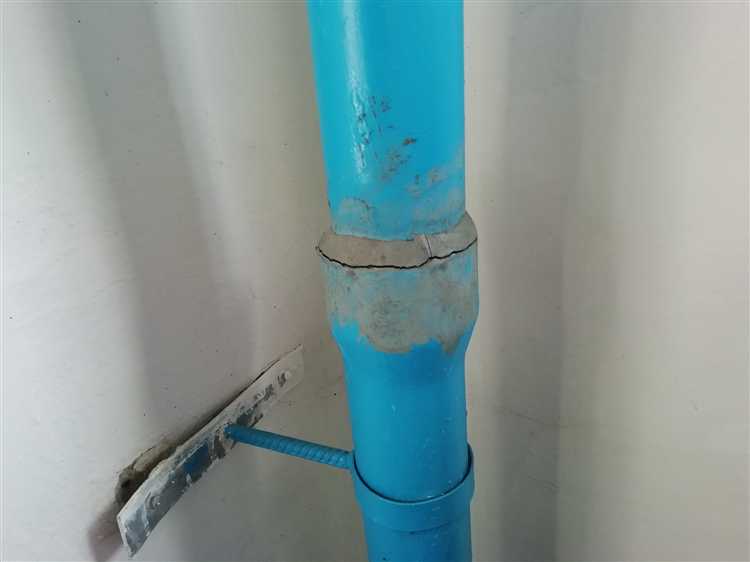

Как обнаружить и оценить трещину в пластиковой трубе

Сначала перекройте подачу воды, снимите участок с нагрузкой и аккуратно обезжирьте поверхность спиртом: загрязнения скрывают микротрещины толщиной до 0,1 мм.

Осмотрите трубу при боковой светодиодной подсветке под углом 30–45°. Неровный блик сразу выделит даже едва заметные волосовидные разрывы; длину фиксируйте спиртовым маркером прямо на пластике.

Для труднодоступных участков применяйте эндоскоп с камерой диаметром 5–8 мм и гибким зондом: изображение в HD‑разрешении позволяет выявить подпленочные трещины на внутренней стенке.

Проведите капиллярную проверку: нанесите на сухую трубу тонкий слой контрастной водорастворимой краски, затем продуйте участок компрессором на 0,2 бар. Появление линии влаги укажет точное положение и протяжённость дефекта.

Измерьте ширину щели щуповым измерителем: до 0,3 мм – микро, 0,3–1 мм – средняя, свыше 1 мм – критическая. При значении более 2 мм или если длина превышает 20 % окружности трубы целесообразна замена фрагмента, а не ремонт.

Оцените глубину повреждения ультразвуковым толщиномером на частоте 5 МГц: снижение стенки более чем на 10 % от номинала говорит о развитой усталости материала.

Зафиксируйте результаты: сделайте фото с линейкой, запишите размеры и расположение (часовая отметка на трубе, например «трещина от 2 ч до 4 ч»). Это облегчит подбор ремонтной втулки или бандажа нужной длины.

Какие виды пластиковых труб подлежат ремонту

Ремонтопригодность канализационных труб зависит от материала, толщины стенки и класса кольцевой жесткости. Ниже перечислены варианты, которые допускают локальное восстановление без полной замены участка.

Непластифицированный ПВХ (PVC‑U) серого или оранжевого цвета с классом жёсткости SN4–SN8 и стенкой 3–4 мм выдерживает точечные повреждения длиной до 50 мм. Трещины герметизируют холодной сваркой на основе тетрагидрофурана либо эпоксидными составами с армирующей стеклотканевой лентой.

Хлорированный ПВХ (PVC‑C) диаметром до 160 мм допускает экструзионную сварку: трещину прогревают строительным феном и заполняют ПВХ‑шнуром. Метод восстанавливает практически исходную прочность при рабочей температуре среды до +90 °C.

Полипропиленовые трубы (PP‑H и PP‑B) со стенкой не тоньше 2,7 мм хорошо свариваются при 260 °C. Волосные трещины до 2 мм закрывают полипропиленовыми «заклёпками» паяльника, крупные дефекты – заплатой из обрезка той же трубы.

Плотный полиэтилен (ПНД SDR 17–26) чёрного или графитового цвета ремонтируют электросварными муфтами. Если длина трещины не превышает половины окружности, применяют стыковую сварку: повреждённый сегмент вырезают и вставляют патч с тем же SDR.

Неэффективно восстанавливать тонкостенные вспененные ПП‑трубы, двустенные гофры или изделия класса SN2: после деформации они теряют жёсткость, и повторный прорыв высоко вероятен.

Перед выбором метода убедитесь, что труба не потеряла круглую форму и температура стоков не превышает паспортных значений конкретного полимера; иначе целесообразнее заменить участок целиком.

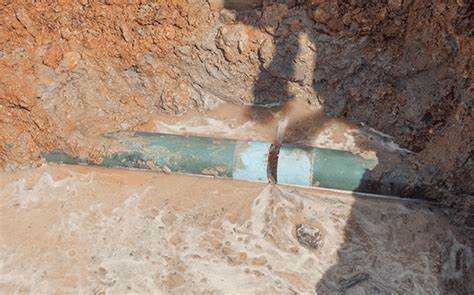

Когда возможен ремонт без демонтажа трубы

Локальный ремонт оправдан, если трещина длиной до 150 мм и не проходит через раструбное соединение: в этом случае силовая целостность системы сохраняется, а точечное восстановление исключает потребность в снятии секции.

Труба должна работать в безнапорном режиме (самотёк до 0,5 бар). При давлении выше 1 бар пластик испытывает растягивающие нагрузки, и любая заплатка быстро разгерметизируется.

Доступ к повреждённому участку обязателен со всех сторон минимум на 50 мм – это позволяет качественно зачистить поверхность наждачной шкуркой зернистостью P80 и нанести клеевой состав без «слепых» зон.

Температура окружающей среды +5…+30 °C: эпоксидные компаунды при более низких температурах на‑бирают прочность вдвое дольше, а при нагреве выше +35 °C резко повышается текучесть и возрастает риск образования «пузырей».

Перед работой возможна полная остановка стока минимум на 2 ч. Если перекрыть выпуск нельзя, выбирают бандаж‑хомут из нержавеющей стали с резиновой прокладкой: его можно установить на мокрую трубу, а заменить на капитальную заплатку позже.

Материал трубы – ПВХ или ПП с толщиной стенки не менее 2,7 мм. Утонённые тонкостенные элементы (<2 мм) при высверливании фаски вокруг трещины теряют жёсткость, ремонт становится ненадёжным.

Отсутствуют кольцевые деформации. Если труба овально сплющена более чем на 5 %, механический зажим или «холодная сварка» не обеспечат равномерного прижима, и потребуется частичная замена узла.

Соблюдение этих условий позволяет ограничиться внешним армированием стеклотканью и эпоксидной смолой или применением реактивного ремонтного комплекта на основе полиуретана, экономя время и бюджет без демонтажа магистрали.

Подготовка поверхности трубы перед заделкой трещины

Для надежного ремонта пластиковых канализационных труб важна тщательная подготовка поврежденного участка. Неправильная подготовка снижает адгезию ремонтных материалов и может привести к повторному появлению протечек.

1. Очистка от загрязнений и жировых отложений. Используйте обезжириватель на основе изопропилового спирта или ацетона. Протирайте поверхность ветошью до полного удаления пыли, масла и грязи.

2. Удаление рыхлых и отслаивающихся частей. С помощью ножа или наждачной бумаги зернистостью 120-180 аккуратно уберите сколы и неровности вокруг трещины.

3. Шлифовка поверхности. Обработайте зону около трещины наждачной бумагой зернистостью 220-320 для создания шершавой поверхности, улучшающей сцепление с ремонтным материалом.

4. Удаление пыли после шлифовки. Продуйте поверхность сжатым воздухом или протерите сухой ветошью, чтобы полностью убрать мельчайшие частицы.

5. Температурный режим. Ремонт проводите при температуре воздуха и трубы не ниже +5°C, чтобы избежать ухудшения свойств клеящих и герметизирующих составов.

Игнорирование каждого из этапов подготовки снижает эффективность ремонта и может привести к быстрому расширению повреждения.

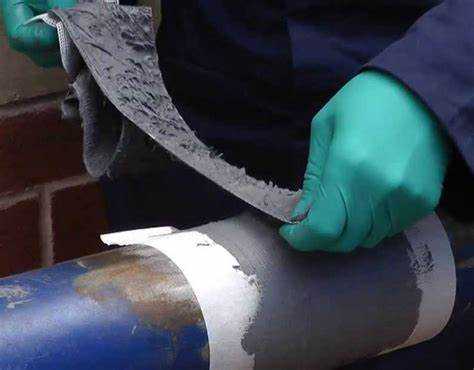

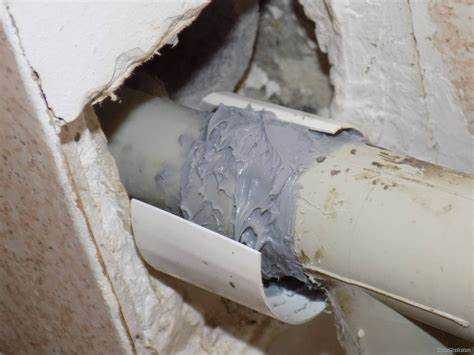

Применение холодной сварки для ремонта трещин

Холодная сварка представляет собой двухкомпонентный состав на основе эпоксидной смолы и отвердителя, обеспечивающий прочное и долговечное соединение пластиковых поверхностей. Для ремонта трещин в пластиковых канализационных трубах она подходит благодаря высокой адгезии и устойчивости к влаге и химическим воздействиям.

Последовательность работы с холодной сваркой:

1. Очистить участок вокруг трещины от грязи, масла и влаги, используя спирт или ацетон.
2. Механически обработать поверхность наждачной бумагой с зернистостью 120–150 для улучшения сцепления.
3. Смешать компоненты холодной сварки строго в пропорциях, указанных производителем, чтобы избежать снижения прочности.
4. Нанести смесь на трещину с захватом зоны минимум 2–3 см с каждой стороны для равномерного распределения нагрузки.
5. Дать застыть не менее 4–6 часов при температуре +20°C, не подвергая трубу нагрузкам и вибрациям.

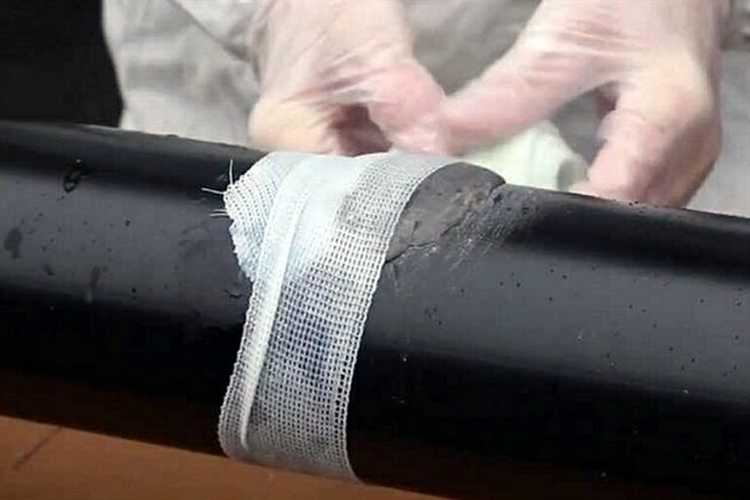

Для труб диаметром свыше 50 мм рекомендуется дополнительно укреплять ремонтную зону стеклотканью или пластиковыми лентами, пропитанными эпоксидной массой. Это увеличит прочность и предотвратит повторное раскрытие трещины под давлением воды.

Холодная сварка сохраняет герметичность при рабочих давлениях до 6 атмосфер и температурах от -20°C до +80°C, что делает ее оптимальным решением для бытовых и коммунальных систем канализации.

Важно: применять холодную сварку только на сухих трубах. При наличии активной протечки сначала устранить поток воды с помощью зажимов или временных муфт.

Использование герметиков и клеевых составов для ПВХ

Для ремонта трещин в пластиковых канализационных трубах из ПВХ применяются специализированные герметики и клеевые составы, обеспечивающие прочное и герметичное соединение. Оптимальный выбор – герметики на основе силикона или полиуретана, а также двухкомпонентные клеи на эпоксидной основе.

Силиконовые герметики обладают высокой эластичностью, устойчивы к воде и химическим веществам, выдерживают температуры от -40 до +150 °C. Они подходят для мелких трещин, где важна гибкость ремонта. Наносить силикон необходимо на тщательно очищенную и сухую поверхность, предварительно обезжирив ее ацетоном или спиртом.

Полиуретановые герметики обеспечивают прочное сцепление с ПВХ, имеют высокую адгезию и долговечность, выдерживают механические нагрузки и температурные колебания. Они подходят для более широких и глубоких повреждений. Важно соблюдать инструкцию производителя по времени отверждения – обычно от 24 до 48 часов.

Для капитального ремонта рекомендуются двухкомпонентные эпоксидные клеи. Они обеспечивают жесткое и надежное соединение, устойчивы к агрессивным средам и гидростатическому давлению. Перед нанесением клей тщательно смешивают в пропорции, указанной производителем. После нанесения необходимо зафиксировать трубу неподвижно на 12–24 часа для полного отверждения.

Перед использованием любых герметиков или клеев поверхность ПВХ должна быть обработана: очищена от грязи, пыли, обезжирена. Для улучшения адгезии часто применяется легкое шлифование наждачной бумагой с зернистостью 120–180.

Запрещается применять обычные бытовые клеи или силиконовые герметики, не предназначенные для пластика ПВХ, поскольку они не обеспечивают необходимой прочности и долговечности ремонта. Использование специализированных материалов гарантирует долговременную герметичность и восстановление целостности трубопровода.

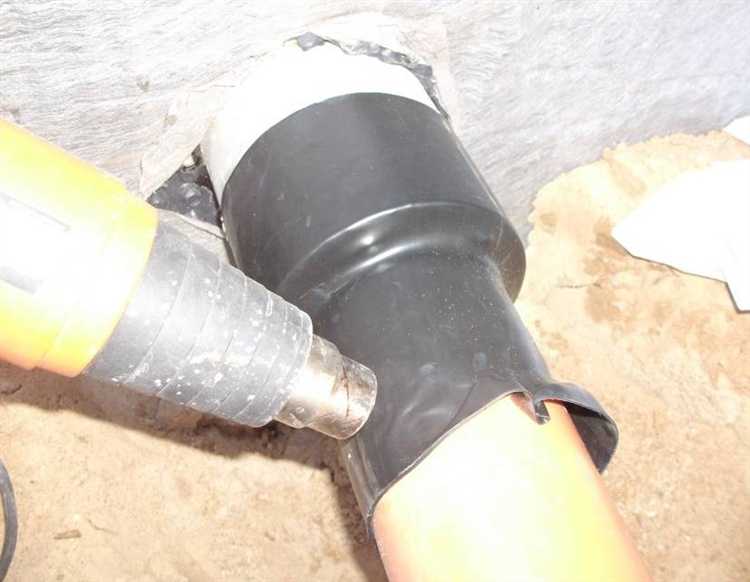

Когда стоит применить термоусадочную муфту

Термоусадочная муфта оптимальна для локального ремонта трещин на пластиковых трубах с диаметром от 20 до 110 мм. Она применяется при условии, что труба не деформирована и сохраняет целостность по всей длине, кроме поврежденного участка.

Муфта эффективно работает при низком давлении в системе – до 1,5 МПа (15 бар). При высоком давлении или в местах сильного механического воздействия лучше использовать другие методы ремонта, например, фитинги или сварку.

Применение термоусадочной муфты оправдано, если повреждение не превышает 15 см по длине и не распространяется на стыки труб. Для ремонта более крупных дефектов или участков с сильным износом необходима замена части трубы.

Монтаж муфты требует доступа к трубе с обеих сторон трещины и возможности равномерно нагреть материал муфты до температуры усадки – обычно 120–150 °C. Для нагрева используют строительный фен или газовую горелку с контролем температуры.

Важно, чтобы поверхность трубы была предварительно очищена и обезжирена, иначе адгезия муфты ухудшится, и ремонт не будет герметичным. При наружном монтаже защиту муфты усиливают дополнительным слоем изоляционной ленты.

Термоусадочная муфта рекомендуется, когда нужно быстро восстановить герметичность без демонтажа трубопровода, особенно в труднодоступных местах с ограниченным пространством для инструментов.

Проверка герметичности после заделки трещины

Для точной проверки герметичности после ремонта необходимо полностью осушить участок трубы и визуально оценить качество заделки. Затем выполняется пробное заполнение системы водой с постепенным наращиванием давления до рабочей нормы – обычно 1,5–2 атмосферы для бытовой канализации.

Во время теста осмотрите место ремонта на наличие капель и влажных пятен. Особое внимание уделяйте переходам между заплатой и пластиком, где вероятность неплотностей максимальна. Для усиления выявления протечек можно использовать сухую бумажную салфетку, приложив её к месту заделки – появление влажных участков укажет на дефекты.

Если есть возможность, проводите проверку под давлением воздуха с помощью компрессора, выдерживая давление 0,1–0,2 МПа в течение 10–15 минут. При этом звук шипения или падение давления свидетельствуют о негерметичности. В отсутствии специального оборудования достаточно нескольких часов статического теста с водой и повторного осмотра.

По завершении теста обязательно просушите трубу, особенно если использовался герметик на основе силикона или эпоксидной смолы – избыточная влага может ухудшить адгезию. При выявлении протечек повторите процесс герметизации, уделяя внимание подготовке поверхности и нанесению материала.

Вопрос-ответ:

Какими материалами лучше всего заделать трещину в пластиковой канализационной трубе?

Для ремонта трещин в пластиковой канализационной трубе часто используют специальные герметики на основе силикона или полиуретана. Также подходит эпоксидная смола, которая хорошо скрепляет поверхность и быстро затвердевает. В некоторых случаях применяют ремонтные ленты с адгезивом — они облегчают процесс и обеспечивают надежную изоляцию. Выбор зависит от размера повреждения и условий эксплуатации трубы.

Можно ли самостоятельно устранить трещину в канализационной трубе или нужно обращаться к специалистам?

Если трещина небольшая и находится в доступном месте, ремонт можно выполнить своими силами. Для этого требуется очистить поверхность, высушить ее, а затем нанести выбранный герметик или закрепить ремонтную ленту. При серьезных повреждениях или сложном расположении трубы лучше вызвать мастера, который оценит состояние и выполнит качественный ремонт с применением профессиональных материалов и инструментов.

Как подготовить поверхность трубы перед нанесением герметика или ленты для ремонта трещины?

Перед нанесением ремонтных материалов необходимо тщательно очистить место повреждения от грязи, жира и остатков старой изоляции. Если труба влажная, следует дождаться полного высыхания, чтобы герметик или лента лучше держались. Иногда рекомендуется слегка обработать поверхность мелкой наждачной бумагой для улучшения сцепления. Такой подход повышает надежность ремонта и предотвращает повторные протечки.

Сколько времени занимает ремонт трещины в пластиковой канализационной трубе и как быстро можно эксплуатировать трубу после ремонта?

Время ремонта зависит от выбранного способа и материалов. Нанесение герметика или закрепление ремонтной ленты обычно занимает не более получаса. Однако время полного высыхания и затвердевания может варьироваться от нескольких часов до суток. Важно дождаться полного застывания, чтобы избежать протечек при нагрузке. После этого труба может использоваться в обычном режиме без ограничений.
