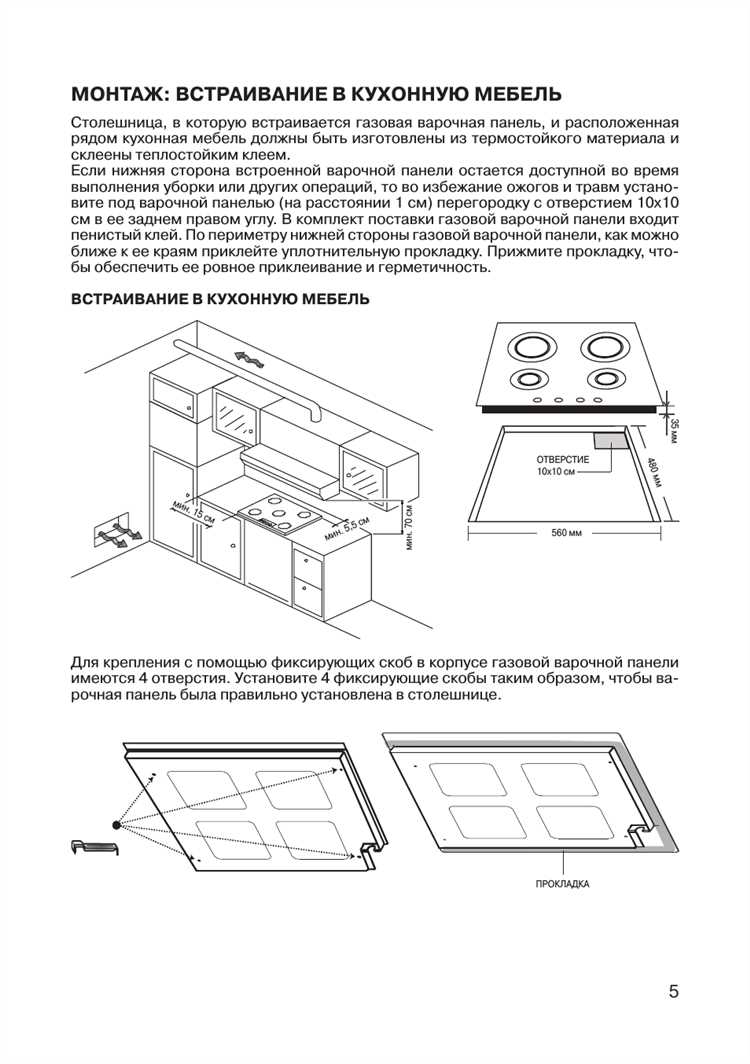

Для корректной установки варочной панели требуется точное соблюдение размеров выреза в столешнице. Например, для стандартной панели шириной 60 см вырез должен составлять примерно 560×490 мм, но конкретные параметры указываются в техническом паспорте устройства. Несоблюдение этих размеров приведёт к деформации корпуса панели или неплотному прилеганию к поверхности.
Перед началом работ необходимо отключить электричество или газ (в зависимости от типа панели), подготовить инструмент: электролобзик, дрель с перьевым сверлом, рулетку, карандаш, силиконовый герметик и зажимы. Столешница должна быть изготовлена из влагоустойчивого материала – например, ламинированного ДСП с герметизированными кромками. В противном случае есть риск разбухания от конденсата или случайных протечек.
Важно обеспечить вентиляционные зазоры: снизу панели должно быть не менее 20 мм до поверхности духовки или шкафчика, а расстояние до задней стенки не должно быть меньше 50 мм. Несоблюдение этих требований может привести к перегреву компонентов и нарушению гарантийных условий.
Герметизация стыков между панелью и столешницей обязательна. Применяется нейтральный силикон, устойчивый к нагреву и влаге. Уплотнительная лента, идущая в комплекте с панелью, монтируется по периметру выреза. Она защищает кромку столешницы от влаги и обеспечивает стабильную фиксацию устройства.
Последний этап – подключение к электросети или газовой магистрали. Электроподключение выполняется через клеммную колодку с обязательным заземлением. При газовой установке допускается только использование гибкого шланга, сертифицированного для бытового газа, с проверкой герметичности мыльным раствором. Самостоятельное вмешательство в газовую систему возможно только при наличии допуска – в остальных случаях требуется вызов сертифицированного специалиста.
Как разметить столешницу под варочную панель

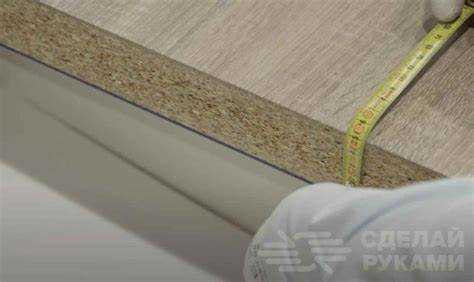

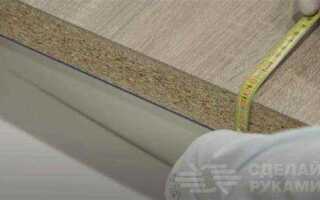

Перед разметкой необходимо убедиться, что варочная панель полностью соответствует размерам ниши в столешнице. Для этого измеряют монтажный чертёж, прилагаемый к панели, или используют фактические размеры корпуса, исключая декоративную рамку, если она есть.
Столешницу укладывают на ровную поверхность тыльной стороной вверх. Центр будущего выреза желательно расположить на одинаковом расстоянии от боковых краёв, чтобы обеспечить равномерный отступ. Минимальное расстояние до задней стенки должно составлять не менее 50 мм, до переднего края – от 50 до 70 мм, в зависимости от рекомендаций производителя.
На оборотной стороне столешницы карандашом и линейкой прочерчивают прямоугольник – контур будущего выреза. Чтобы избежать сколов, углы прямоугольника следует просверлить тонким сверлом (диаметром 6–8 мм) по внутренним меткам – это создаст плавный переход при резке лобзиком. Все линии должны быть строго параллельны краям столешницы, погрешность не должна превышать 1–2 мм.
Важно учитывать толщину режущего полотна: вырез выполняется строго по внутреннему краю линии, чтобы исключить переразмер. Дополнительно рекомендуется обвести контур строительным скотчем, чтобы избежать сколов ламинированной поверхности во время пиления.
Если столешница установлена на месте, необходимо предварительно удалить все крепления, мешающие разметке, и обеспечить свободный доступ к рабочей поверхности. Все измерения следует выполнять дважды: сначала по размерам панели, затем – по нанесённой разметке, чтобы исключить ошибку при вырезе.
Чем и как вырезать отверстие в столешнице
Перед началом работ необходимо просверлить стартовое отверстие в углу размеченного прямоугольника. Для этого подойдёт сверло диаметром 10–12 мм, установленное в дрель. Отверстие должно находиться строго внутри линии разметки, чтобы не нарушить габариты панели.
Рез следует вести строго по линии, удерживая лобзик перпендикулярно поверхности. Не допускается сильное давление – инструмент должен идти плавно, под собственным весом. Чтобы избежать сколов на лицевой стороне столешницы, распил выполняется с тыльной стороны либо используется специальная направляющая шина с антискольной лентой.
Если столешница выполнена из прочного материала, такого как искусственный камень или кварц, лобзик может не справиться. В этом случае применяют фрезер с направляющей или циркулярную пилу с диском по камню. Все работы с твёрдыми материалами требуют защитных очков, респиратора и внимательности к глубине пропила.
После вырезания отверстие обязательно обрабатывают герметиком по краю – это предотвратит разбухание столешницы от влаги. Герметик наносят непрерывным слоем на внутреннюю кромку перед установкой панели.
Как подготовить варочную панель к установке
Перед монтажом необходимо внимательно проверить комплект поставки варочной панели. В большинстве случаев в коробке должны быть:
- варочная панель в защитной упаковке,
- кабель питания (если предусмотрен),
- крепежные скобы,
- уплотнительная лента,
- инструкция производителя,
- шаблон для разметки (прилагается не ко всем моделям).
Если модель требует подключения к сети 220 или 380 В, важно заранее ознакомиться с типом вилки и характеристиками кабеля. При отсутствии кабеля его необходимо подобрать по сечению в соответствии с паспортными данными устройства.
Подготовка самой панели включает в себя следующие действия:
- Снять защитную пленку с лицевой и тыльной сторон корпуса.
- Установить уплотнитель по периметру основания панели, если он не наклеен производителем. Клейкая лента должна плотно прилегать, без зазоров.
- Проверить монтажные скобы: они должны свободно поворачиваться, не быть поврежденными, а винты – без следов перекручивания.
- Осмотреть корпус на предмет трещин, сколов, деформаций – особенно в местах примыкания к столешнице.
Для моделей с газовыми конфорками дополнительно нужно:
- удалить транспортировочные заглушки с газовых патрубков,
- проверить наличие и состояние уплотнительного кольца в месте подключения газа,
- убедиться, что форсунки соответствуют типу газа, подаваемого в дом (магистральный или сжиженный).
Если варочная панель оснащена сенсорным управлением, перед установкой следует исключить воздействие влаги и пыли на элементы управления, а также избегать перегибов кабеля питания при установке.
На финальном этапе стоит заранее продумать направление выхода кабеля или газовой трубки, чтобы при установке не создавать лишнего напряжения или перегибов, приводящих к поломке или утечке.
Как правильно уложить уплотнитель по контуру панели
Перед укладкой уплотнителя поверхность столешницы должна быть полностью очищена от пыли, стружки и жировых следов. Протрите зону прилегания сухой тканью, затем обезжирьте с помощью изопропилового спирта или другого совместимого состава. Ожидайте полного высыхания.
Уплотнительная лента, идущая в комплекте с варочной панелью, обычно имеет клеевой слой с одной стороны. Начинайте укладку с задней стороны панели, двигаясь по периметру без натяжения. Уплотнитель должен ложиться ровно, без перекручиваний и зазоров. При изгибах не растягивайте материал – вместо этого формируйте плавный радиус изгиба.
При завершении круга не накладывайте края уплотнителя друг на друга. Их следует состыковать встык, обеспечивая герметичное прилегание без утолщения. Лишнюю длину отрежьте острым ножом под прямым углом, не оставляя заусенцев.
Если уплотнитель имеет специальную канавку для фиксации в пазу панели, аккуратно прижмите его к корпусу, начиная с углов. Используйте пластиковую монтажную лопаточку для равномерного нажатия, избегая деформации.
После установки уплотнителя проверьте отсутствие просветов и неплотностей по всему контуру. Неправильно уложенный уплотнитель может привести к попаданию влаги под панель и последующему повреждению столешницы.

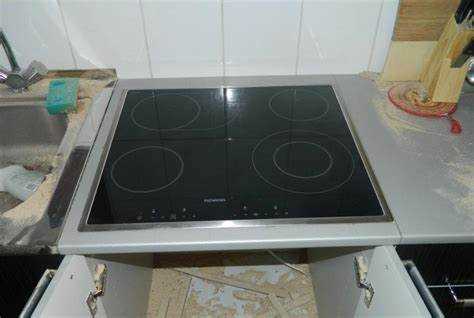

Как зафиксировать варочную панель в проёме

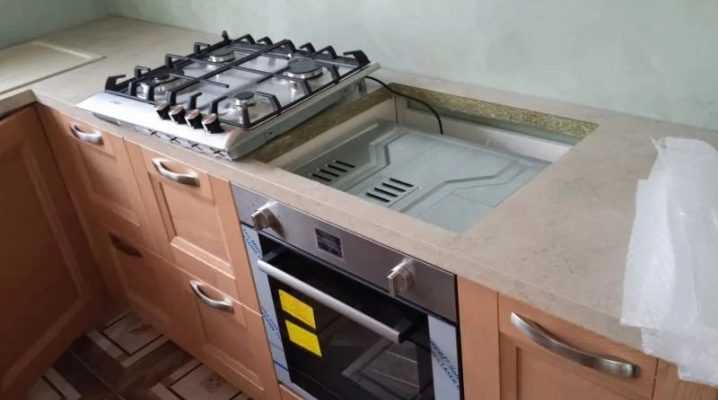

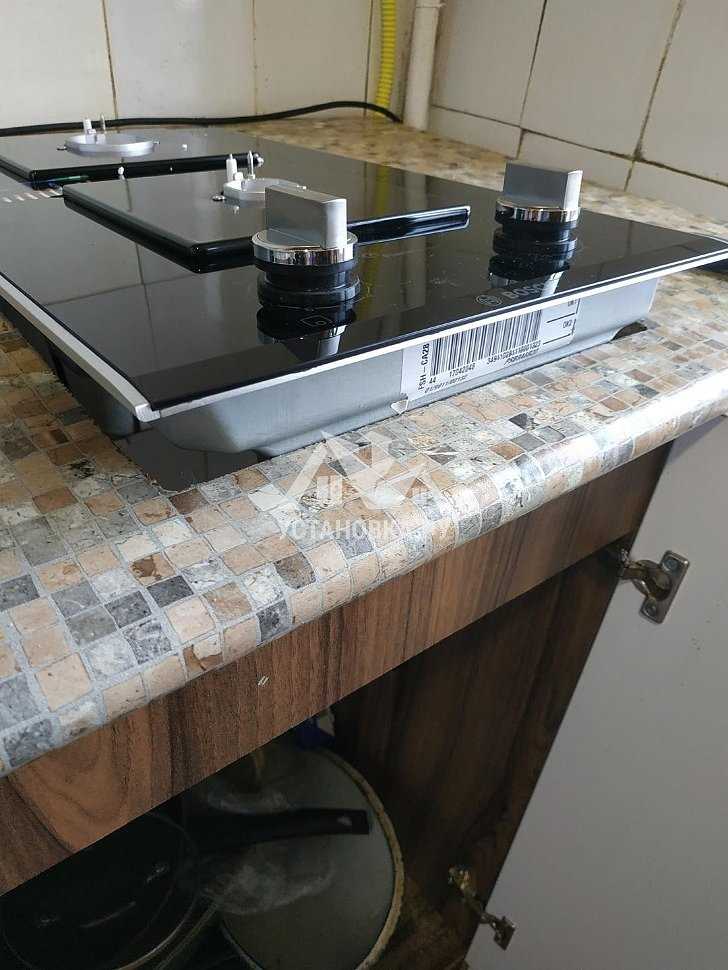

Перед установкой убедитесь, что варочная панель соответствует размерам проёма и правильно уложен уплотнитель. Далее переверните панель лицевой стороной вниз и установите прилагаемые крепёжные скобы в соответствующие пазы корпуса.
Крепление обычно осуществляется с помощью винтов или саморезов, входящих в комплект. Закрепите скобы на корпусе панели, но не затягивайте их полностью – они должны оставаться подвижными до момента фиксации в столешнице.
Осторожно вставьте варочную панель в вырез столешницы. Убедитесь, что уплотнитель плотно прилегает по всему периметру, не допуская зазоров. После выравнивания панели затяните крепёжные винты, чтобы скобы зафиксировались под столешницей, прижимая панель к поверхности.

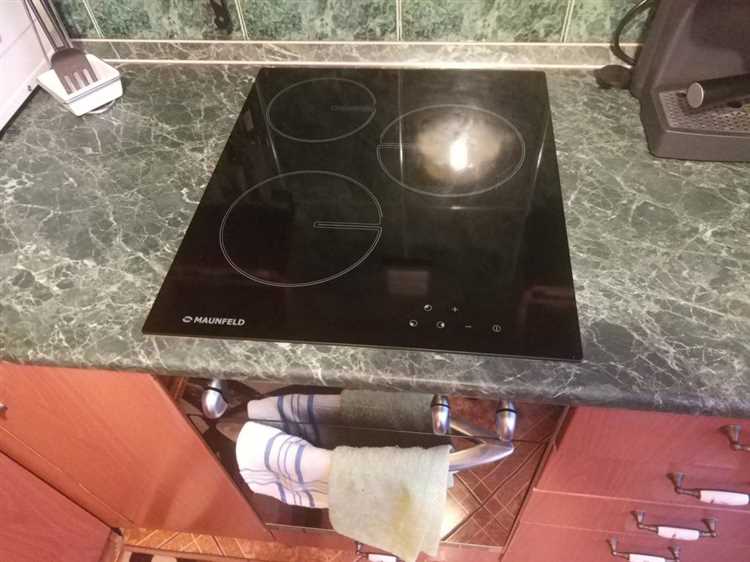

Если панель имеет защёлкивающийся механизм фиксации, достаточно надавить по периметру, пока не услышите характерный щелчок. В таком случае крепление винтами может не понадобиться, но следует проверить, плотно ли прилегает конструкция и нет ли люфта.
Подключение варочной панели к электросети требует соблюдения параметров, указанных в паспорте устройства. Обычно мощность электрической панели варьируется от 3,5 до 7 кВт, что требует подключения к отдельной линии с сечением кабеля не менее 2,5 мм² для мощности до 4 кВт и не менее 4 мм² для более мощных моделей.
Обязательно использовать автоматический выключатель на 16-32 А в зависимости от мощности. Соединение выполняется через клеммную колодку с заземлением, при этом нулевой провод (N), фазу (L) и защитный проводник (PE) нужно подключать строго по цветовой маркировке.
Перед подключением следует убедиться, что электропитание отключено, и проверить целостность изоляции кабелей. Рекомендуется использовать медный провод и клеммы с надежным контактом для исключения перегрева и искрения.
Для газовой варочной панели подключение осуществляется к газовой магистрали через гибкий газовый шланг, соответствующий стандартам безопасности (например, ГОСТ 32415-2013). Шланг должен иметь резьбовые соединения с уплотнительными прокладками из паронита или аналогичных материалов.
Перед подключением газа необходимо закрыть главный вентиль, а после монтажа проверить герметичность всех соединений с помощью мыльного раствора или специальных средств. Категорически запрещено использовать открытое пламя для проверки утечек.
Подключение и регулировку газовой панели должен выполнять квалифицированный специалист с допуском к работе с газовым оборудованием. Все манипуляции с газом требуют соблюдения правил безопасности и норм эксплуатации.
Вопрос-ответ:
Какие инструменты понадобятся для вырезания отверстия в столешнице под варочную панель?
Для вырезания отверстия обычно используют электролобзик с пилкой по дереву или плитке (если столешница из камня). Перед работой необходимо тщательно разметить контур, чтобы отверстие было точно по размеру варочной панели. Также пригодятся рулетка, карандаш, уровень и защитные очки для безопасности.
Как правильно подготовить поверхность столешницы перед установкой варочной панели?
Перед монтажом варочной панели важно очистить край вырезанного отверстия от пыли и стружки. Если материал столешницы пористый, желательно обработать срезы герметиком или влагостойким клеем, чтобы предотвратить впитывание влаги и деформацию. Убедитесь, что поверхность ровная и не имеет неровностей, мешающих плотному прилеганию панели.
Можно ли самостоятельно подключить электрическую варочную панель к электросети, и какие правила при этом соблюдать?
Подключение варочной панели к электросети возможно своими силами при наличии базовых знаний электрики. Важно отключить питание, использовать подходящий кабель с правильным сечением, установить отдельный автомат защиты в щитке и правильно соединить провода согласно схеме, указанной в инструкции к панели. Рекомендуется применять розетку с заземлением или подключать напрямую через распределительную коробку. Если возникают сомнения, лучше обратиться к специалисту для предотвращения риска повреждения оборудования или пожара.
Какие способы фиксации варочной панели существуют и как избежать повреждений столешницы при установке?
Чаще всего панель фиксируют с помощью прижимных скоб или крепежных пластин, идущих в комплекте. Скобы закрепляют снизу через специальные отверстия, плотно прижимая панель к столешнице. Чтобы не повредить поверхность, рекомендуется использовать уплотнительную ленту или силиконовый герметик по контуру панели, который защитит от попадания влаги и обеспечит амортизацию. Важно не перетягивать крепления, чтобы не деформировать столешницу и не нарушить целостность панели.
Как убедиться в безопасности использования газовой варочной панели после её установки в столешницу?
После монтажа газовой панели следует проверить герметичность всех соединений с помощью мыльного раствора — появление пузырей укажет на утечку газа. Важно убедиться, что шланг и фитинги не повреждены и установлены без перегибов. Также нужно проверить работу вентиляции и наличие доступа воздуха в помещение. Запрещается самостоятельно изменять заводские уплотнители и компоненты. Если запах газа присутствует, необходимо немедленно перекрыть подачу и вызвать специалиста.
