Электрическая духовка потребляет значительную мощность – в среднем от 2,5 до 4 кВт. Это означает, что для её подключения требуется не стандартная бытовая розетка на 10 А, а специализированная силовая розетка, рассчитанная минимум на 16 А. При выборе важно учитывать не только номинальный ток, но и тип розетки, ее конструкцию, защиту от перегрева и соответствие установленным нормам электробезопасности.
Для большинства моделей духовых шкафов рекомендуется использовать розетку с заземляющим контактом и номиналом не менее 16 А при напряжении 230 В. Оптимальный вариант – розетка с керамической основой, выдерживающей длительные тепловые нагрузки. Разъём должен соответствовать степени защиты не ниже IP20, а при установке в местах с возможной влажностью – IP44.
Подключение должно выполняться через отдельную линию от распределительного щита, оснащённую автоматическим выключателем и УЗО. Сечение кабеля подбирается в зависимости от мощности духового шкафа: например, при мощности до 3,5 кВт достаточно медного кабеля сечением 3×2,5 мм², при большей нагрузке – 3×4 мм². Тип используемой розетки должен соответствовать вилке, установленной на устройстве, или быть заменён с учетом этих параметров.
Также необходимо учитывать способ установки – встраиваемая или накладная розетка. Для кухонной мебели чаще выбирают встраиваемые модели, которые не выступают за пределы стенки и устойчивы к механическим нагрузкам. Надёжность контактов и качество сборки – ключевые факторы, влияющие на безопасность эксплуатации.
Какой тип розетки требуется для электрической духовки
Для подключения электрической духовки важно учитывать её мощность и технические характеристики, указанные в паспорте устройства. Наиболее распространённые модели имеют мощность от 2 до 4 кВт, что определяет требования к розетке и питающей линии.
Если мощность устройства не превышает 3,5 кВт, допускается использование стандартной евророзетки с заземляющим контактом типа Schuko (тип F), рассчитанной на ток 16 А. Подключение должно выполняться через отдельный автомат в щитке, защищённый УЗО.

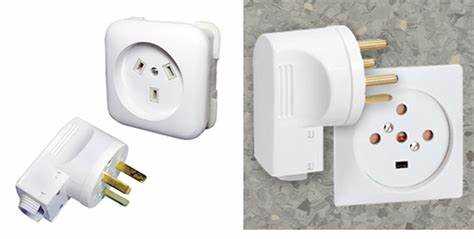

При подключении духовки мощностью более 3,5 кВт требуется силовая розетка на ток не менее 25 А, рассчитанная на однофазную сеть 220 В. Чаще всего используются розетки с круглыми контактами стандарта типа ССИ-253 или аналогичные изделия, предназначенные для стационарных электроплит и духовых шкафов. Установка выполняется только с применением соответствующей вилки и силового кабеля сечением от 3×2,5 мм² (до 5 кВт).
В некоторых случаях производитель допускает жесткое подключение напрямую к распределительной коробке без использования розетки, особенно для моделей, рассчитанных на ток свыше 25 А. В этом случае необходимо использовать клеммную колодку и обеспечить отключение линии через отдельный автоматический выключатель.
В любых вариантах подключения розетка должна иметь обязательное заземление, соответствовать нагрузке по току и быть установлена на отдельную линию от щитка с соответствующей защитной автоматикой.
Подходит ли стандартная бытовая розетка для духового шкафа
Стандартная бытовая розетка на 16 А рассчитана на подключение нагрузки до 3,5 кВт. Это верхний предел, близкий к потреблению многих современных электрических духовых шкафов. Однако в реальной эксплуатации при длительной работе устройства на высокой мощности розетка может перегреваться, особенно если установлена слабо прижатая или устаревшая контактная группа.
Если мощность духового шкафа превышает 3,5 кВт (что характерно для моделей с функцией гриля, конвекцией или парогенерацией), использование обычной розетки становится недопустимым. В таких случаях требуется установка розетки и автомата на 25 А, а также использование кабеля сечением не менее 3×2,5 мм² при однофазной сети.
Дополнительно следует учитывать тип вилки, установленной на приборе. Некоторые производители комплектуют духовые шкафы вилками типа «евро» (Schuko), которые не всегда обеспечивают надежный контакт в устаревших розетках. Наличие заземляющего контакта обязательно, поскольку корпус прибора подключается к защитному проводнику.

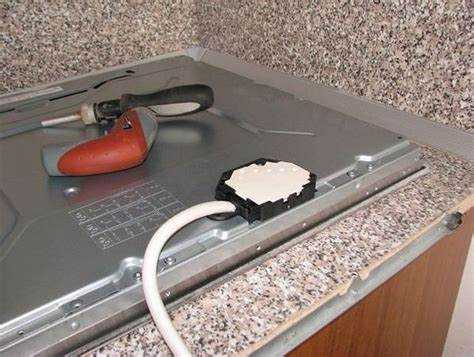

Если в паспорте духового шкафа указано, что требуется стационарное подключение (без розетки), необходимо выполнить монтаж через клеммную коробку или распределительную коробку, с соблюдением всех требований ПУЭ.
Когда необходимо использовать силовую розетку
Силовая розетка требуется, если электрическая духовка потребляет мощность более 3,5 кВт. Большинство моделей с функцией конвекции, гриля и пиролитической очистки имеют мощность от 3,6 до 4,5 кВт, что уже превышает допустимую нагрузку стандартной розетки на 16 А.
В таких случаях необходимо использовать розетку с током 32 А, рассчитанную на напряжение 230 В и проводку сечением не менее 4 мм² (медь). Это исключает перегрев контактов и обеспечивает безопасную работу прибора при длительном нагреве.
Подключение через силовую розетку также требуется, если предусмотрено одновременное питание нескольких мощных устройств от одной линии (например, духовка и варочная панель). В этом случае необходимо предусмотреть отдельный автоматический выключатель и УЗО на распределительном щите.
Важно учитывать технические характеристики, указанные в паспорте устройства. Если в нем указано подключение «только через силовую розетку» или «необходима отдельная линия», установка обычной бытовой розетки недопустима и может привести к перегреву проводки и отключениям.
На какой ток и напряжение должна быть рассчитана розетка
При выборе розетки для подключения электрической духовки важно учитывать электрические характеристики устройства. Основные параметры – номинальный ток и напряжение. Большинство бытовых духовок рассчитаны на подключение к сети 230 В, однако при мощности выше 3,5 кВт требуется отдельная линия и силовая розетка.
Расчетный ток определяется по формуле: I = P / U, где P – мощность духовки, U – напряжение сети. Например, при мощности 3500 Вт и напряжении 230 В ток составит примерно 15,2 А. При этом важно учитывать пусковые токи и запас по безопасности.
- Для духовок мощностью до 3,5 кВт подойдёт розетка на 16 А при напряжении 230 В.
- Если мощность устройства превышает 3,5 кВт, рекомендуется использовать розетку на 25 А или 32 А в зависимости от точной нагрузки.
- Для моделей, рассчитанных на трёхфазное подключение (400 В), требуется розетка и линия на 16–32 А с соответствующим автоматом.
Розетка должна иметь маркировку, соответствующую рабочему напряжению и току, а также быть изготовлена из термостойких материалов. Использование розеток с заниженными параметрами может привести к перегреву, плавлению контактов и возгоранию.
Рекомендуется подбирать розетку с запасом не менее 20% от расчетной силы тока. Это обеспечит надежную работу и продлит срок службы как розетки, так и всей линии электропитания.
Как выбрать розетку по мощности духового шкафа
Мощность электрической духовки напрямую определяет требования к розетке. Для приборов мощностью до 3,5 кВт допустимо использование стандартной розетки на 16 А с заземлением. При этом проводка должна быть выполнена кабелем сечением не менее 2,5 мм² медью.
Если мощность духового шкафа превышает 3,5 кВт, требуется установка силовой розетки на 25 или 32 А. В этом случае необходимо использовать кабель сечением от 4 мм², а розетка и вилка должны соответствовать номинальному току подключения. Часто применяются трехконтактные розетки типа «евро» (Schuko) или специальные силовые разъемы, рассчитанные на токи выше 16 А.
Номинальное напряжение подключения – 230 В для однофазной сети. При наличии трёхфазной духовки требуется розетка на 400 В с пятиполюсным разъёмом и подключение через автоматический выключатель с соответствующими характеристиками.
Перед выбором розетки обязательно уточните паспортную мощность духового шкафа и допустимые условия подключения, указанные производителем. Установка розетки меньшего номинала при высокой нагрузке приведёт к перегреву, оплавлению контактов и риску возгорания.

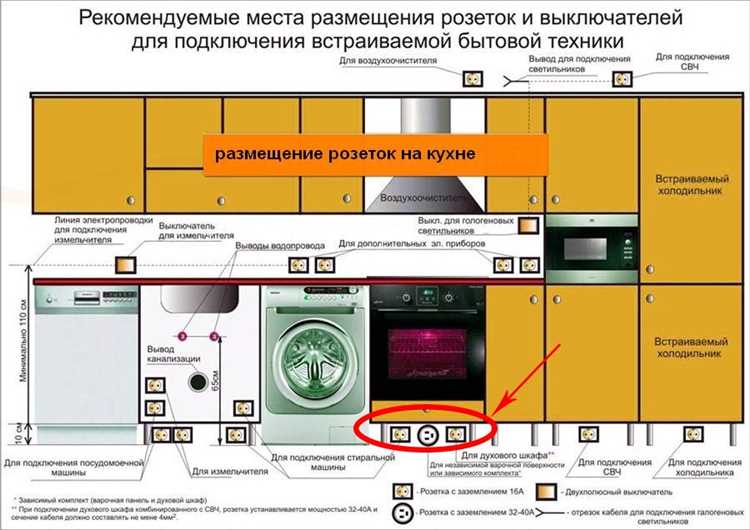

Где лучше размещать розетку для подключения духового шкафа
Розетку следует устанавливать в непосредственной близости от духового шкафа, но так, чтобы она была скрыта от прямого взгляда и не мешала эксплуатации. Оптимальное место – внутренняя сторона ниши или стенка рядом с духовкой на высоте 20–30 см от пола, если шкаф встроенный в нижнюю часть кухни.

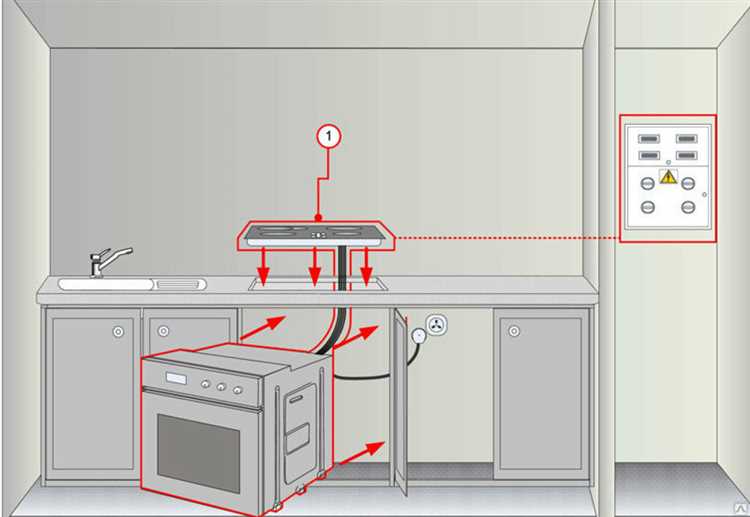

Для встроенных моделей розетка может размещаться в соседнем шкафу, что обеспечивает доступность и безопасность подключения, при этом исключая видимость и минимизируя контакт с влагой и загрязнениями. Важно обеспечить достаточное пространство для вентиляции и удобного подключения сетевого кабеля.
Розетка должна быть установлена на отдельной линии с защитным устройством, чтобы исключить перегрузки. В месте монтажа необходимо предусмотреть защиту от попадания конденсата и брызг, особенно если духовка находится рядом с мойкой или плитой.
Расположение розетки должно позволять легко отключать устройство без необходимости перемещать мебель или бытовую технику. Для безопасности розетка не должна располагаться внутри зоны нагрева или непосредственно за дверцей духовки, чтобы избежать перегрева и повреждений.
Если духовка монтируется на высоте, розетка размещается примерно на уровне подключения кабеля, обычно 50–70 см от пола. Важно учитывать длину штатного кабеля духового шкафа, чтобы избежать натяжения или использования удлинителей.
Какой кабель использовать при подключении розетки для духовки
Для подключения электрической духовки необходимо выбирать кабель с учетом максимальной нагрузки и параметров электросети. Основные требования к кабелю:
- Сечение проводников: минимальное сечение жил должно соответствовать току, потребляемому духовкой. Обычно для духовок с мощностью до 3,5 кВт подходит медный кабель с сечением 2,5 мм². При мощности более 3,5 кВт рекомендуется использовать кабель с сечением от 4 мм².
- Материал жил: предпочтительно использовать медный кабель. Алюминиевые жилы имеют худшую проводимость и требуют увеличенного сечения и особой надежной коммутации.
- Количество жил: кабель должен иметь не менее трех жил – фаза, ноль и заземление. Заземляющий проводник обязателен для безопасности.
- Тип изоляции: кабель должен быть предназначен для внутренней прокладки и иметь изоляцию, стойкую к температурным воздействиям, например, марки ВВГнг или NYM.
- Длина кабеля: при больших расстояниях от щитка до духовки следует учитывать падение напряжения и, при необходимости, увеличивать сечение жил.
Правильный выбор кабеля обеспечивает безопасность и стабильную работу духовки, а также соответствует требованиям электробезопасности и нормам ПУЭ.
Нужен ли автомат и УЗО для розетки под духовой шкаф
Для подключения электрической духовки обязательно следует предусмотреть отдельный автоматический выключатель (автомат) с номиналом тока, соответствующим мощности прибора. Обычно духовки требуют защиту на 16–25 А, в зависимости от мощности и типа проводки. Это обеспечит защиту цепи от перегрузок и коротких замыканий.
Устройство защитного отключения (УЗО) для розетки духового шкафа рекомендовано к обязательному применению. УЗО реагирует на утечки тока и снижает риск поражения электрическим током при неисправностях изоляции или попадании влаги. Стандартное значение уставки для кухонных розеток – 30 мА.
Выбор УЗО следует делать с учетом типа сети и характера нагрузки. Для духового шкафа подойдут дифференциальные автоматы типа AC или A, способные обнаруживать переменные и пульсирующие токи утечки.
Если духовка подключается через стационарный силовой кабель, рекомендуется установка дифференциального автомата – совмещенного устройства с функциями автомата и УЗО. Это упрощает монтаж и повышает безопасность.
Отдельная линия с собственным автоматом и УЗО предотвращает отключение других бытовых приборов при неисправности духовки, что важно для стабильной работы всей кухни.
Вопрос-ответ:
Как правильно определить, какая розетка подходит для подключения электрической духовки по мощности?
Для выбора розетки необходимо знать максимальную мощность вашей духовки, обычно она указана в паспорте прибора или на его задней панели. Затем нужно подобрать розетку и кабель, рассчитанные на ток, который соответствует или превышает расчетный ток, вычисляемый по формуле: ток (А) = мощность (Вт) / напряжение (В). Например, при мощности 3000 Вт и напряжении 220 В ток составит около 13,6 А. В этом случае подойдет розетка и кабель с запасом по току не менее 16 А, чтобы обеспечить надежность и безопасность. Если использовать розетку меньшей номинальной нагрузки, это может привести к перегреву и повреждению проводки.
Можно ли подключить электрическую духовку к обычной бытовой розетке, или нужна специальная?
Часто духовки имеют высокую мощность, поэтому стандартные бытовые розетки, рассчитанные на 10-16 А, подходят не всегда. Если духовка мощная (обычно свыше 2 кВт), лучше использовать специализированную силовую розетку с соответствующим номиналом и подходящим типом контактов. Это уменьшит риск перегрева и обеспечит безопасное подключение. Также стоит учитывать, что у некоторых духовок может быть трёхфазное подключение, для которого стандартная розетка не подходит.
Нужно ли устанавливать отдельный автоматический выключатель для розетки, к которой подключена духовка?
Да, рекомендуется выделить отдельный автоматический выключатель для питания электрической духовки. Это обеспечит защиту проводки от перегрузок и коротких замыканий. Автомат должен соответствовать максимальному току нагрузки духовки, с запасом примерно 25-30% для предотвращения ложных срабатываний при пусковых токах. Кроме того, отдельный автомат облегчает отключение духовки для проведения ремонта или замены без отключения всей электросети кухни.
Какой кабель лучше использовать для подключения розетки духовки, чтобы избежать перегрева и потерь?
Для подключения лучше выбирать медный кабель сечением не менее 2.5 мм² при нагрузке до 20 А. Если мощность духовки высокая (более 4 кВт), желательно увеличить сечение до 4 мм². Кабель должен быть одножильным или многожильным с качественной изоляцией, рассчитанной на рабочее напряжение 220-240 В. Важно правильно прокладывать кабель, избегая перегибов и повреждений, а также не укладывать его рядом с источниками тепла. Правильный выбор сечения кабеля снижает риск перегрева и падения напряжения.
