Надёжность водоснабжения напрямую зависит от правильно подобранной автоматики. Устройства управления обеспечивают защиту насоса от работы «всухую», перегрузок, скачков напряжения, а также автоматизируют включение и отключение оборудования в зависимости от давления или уровня воды. При отсутствии защиты скважинный насос может выйти из строя уже в первые месяцы эксплуатации.

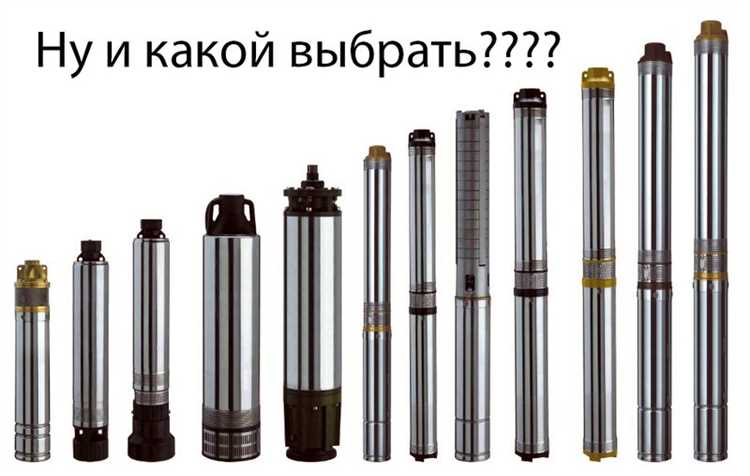

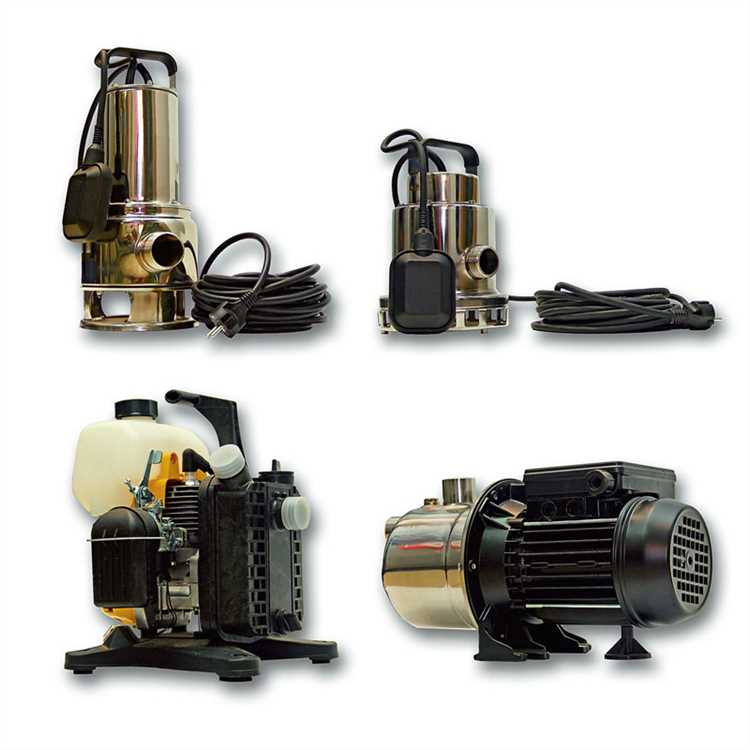

При выборе автоматики необходимо учитывать тип насоса (погружной или поверхностный), глубину скважины, характеристики питающей сети и режим работы водоснабжения. Для автономных систем с нестабильным напряжением рекомендуется установка реле напряжения и плавного пуска. В случаях, когда источник воды находится глубже 30 метров, целесообразно использовать устройства с защитой от перегрева и повторным автозапуском.
Обязательными элементами системы автоматики считаются реле давления, датчики сухого хода, блоки управления с токовой защитой и, в ряде случаев, частотные преобразователи. Последние позволяют не только защитить насос, но и существенно снизить энергопотребление за счёт регулировки скорости вращения двигателя в зависимости от текущей нагрузки.
Важно учитывать совместимость устройств с конкретной моделью насоса и их адаптацию к условиям эксплуатации. Например, для систем с накопительными баками подойдёт простая схема с реле давления и гидроаккумулятором, а для точной стабилизации давления в напорной линии – автоматика с частотным управлением и электронными контроллерами.
Автоматика с реле давления: когда применять и как настроить

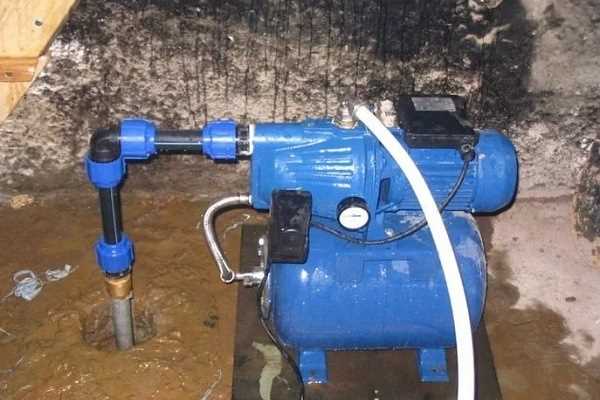

Реле давления применяется в системах водоснабжения, где требуется поддержание заданного давления без участия человека. Такая автоматика подходит для частных домов с накопительными баками или гидроаккумуляторами объёмом от 24 до 100 литров. Установка реле давления целесообразна при стабильном дебите скважины и отсутствии необходимости в частом регулировании расхода воды.
Реле подключается к напорной линии между насосом и гидроаккумулятором. Оно управляет включением и отключением насоса, ориентируясь на нижний и верхний порог давления. При падении давления ниже установленного минимума насос включается, а при достижении верхнего предела – отключается. Стандартный диапазон срабатывания реле – от 1,4–2,8 до 2–4 бар. Оптимальные значения зависят от высоты подъёма воды, протяжённости трубопровода и характеристик сантехники.
Для настройки реле давления требуется снять защитную крышку и отрегулировать две пружины: большая отвечает за общий диапазон давления, малая – за разницу между включением и отключением. Например, при установке значения включения на 1,5 бар и отключения на 3 бар, насос будет работать при каждом понижении давления до 1,5 бар и отключаться при достижении 3 бар. Важно проводить настройку при отключённом питании и обязательно контролировать работу системы после регулировки, проверяя отсутствие гидроударов и стабильность давления в точках водоразбора.
Перед установкой автоматики с реле давления необходимо проверить исправность обратного клапана и герметичность трубопровода. Наличие даже незначительных утечек приведёт к частому включению насоса и быстрому износу оборудования. Также важно корректно подобрать объём гидроаккумулятора: при малом объёме возрастает частота включений, при слишком большом – увеличивается инерционность системы.

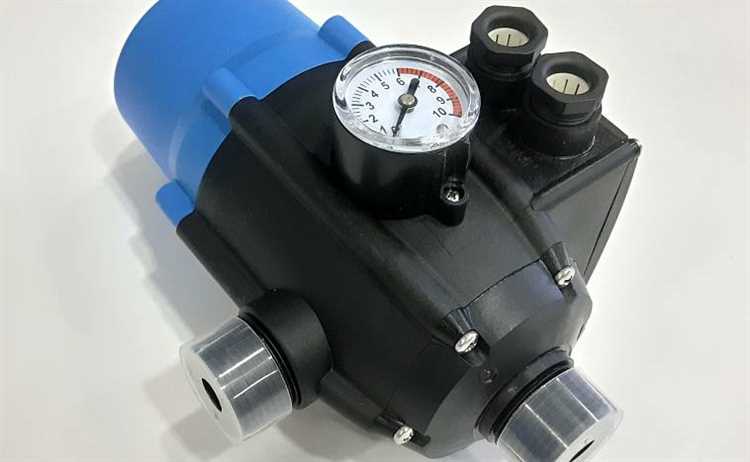

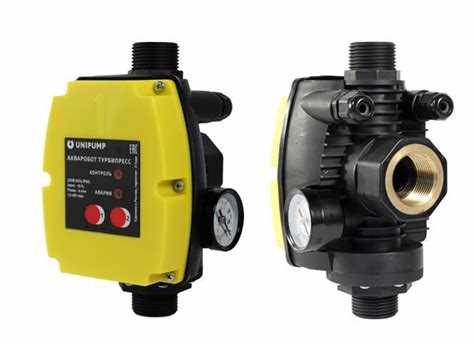

Контроллеры сухого хода: виды и особенности подключения
Контроллеры сухого хода предотвращают работу насоса без воды, что защищает двигатель от перегрева и выхода из строя. Они отключают питание при снижении давления в системе ниже заданного порога или при отсутствии протока через напорную магистраль.
Существует два основных типа контроллеров: по давлению и по току. Первый вариант ориентируется на резкое падение давления при отсутствии воды. Он устанавливается на выходе из насоса или в непосредственной близости к гидроаккумулятору. Второй тип фиксирует снижение потребляемого тока насосом при работе вхолостую. Такой контроллер монтируется в распределительном щите и подключается к силовой цепи насоса.

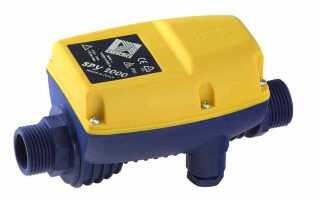

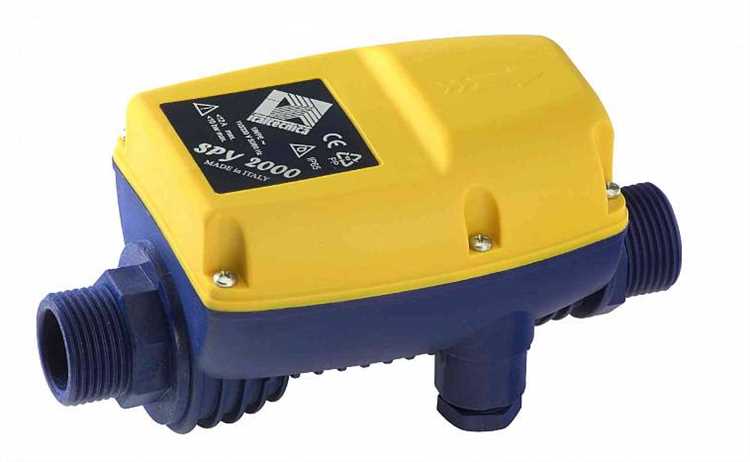

Более точную работу обеспечивают электронные модели с датчиком потока. Они анализируют движение жидкости и отключают насос при его отсутствии, даже если давление в системе сохраняется. Такие устройства актуальны при использовании насосов без гидроаккумулятора.
Подключение контроллера сухого хода требует соблюдения схемы производителя. В большинстве случаев устройство устанавливается между насосом и реле давления либо подключается последовательно с пусковым устройством. Важно учитывать допустимую мощность подключаемого оборудования – контроллер должен соответствовать номинальному току насоса с запасом 10–15%.
Дополнительно рекомендуется предусмотреть защиту от скачков напряжения и перенапряжений – стабилизатор или реле контроля фаз, если насос трехфазный. Это снижает риск ложных срабатываний и продлевает срок службы электроники.
Применение частотных преобразователей для управления насосом
Частотный преобразователь позволяет регулировать скорость вращения электродвигателя насоса в зависимости от текущих потребностей водоснабжения. Это снижает износ оборудования, уменьшает пусковые токи и обеспечивает плавный запуск и остановку системы.
Особенности применения частотного преобразователя зависят от условий эксплуатации и требуемой функциональности. Он может использоваться как в одиночных насосных установках, так и в составе сложных автоматизированных систем водоснабжения с несколькими насосами.
- При подключении через датчик давления частотник обеспечивает поддержание стабильного давления в системе независимо от расхода воды.
- Возможна настройка уставок давления, задержек включения и отключения, а также ограничений по току и частоте.
- При падении уровня воды может использоваться дополнительный сигнал от датчика сухого хода для защиты насоса от работы «всухую».
Преимущества внедрения частотного преобразователя:
- Снижение энергопотребления – до 30% по сравнению с классическим пуском по звезде/треугольнику.
- Защита электродвигателя от перегрузок, короткого замыкания и перегрева.
- Автоматическая корректировка работы насоса в зависимости от изменений в системе (например, при открытии или закрытии нескольких точек водоразбора).
- Возможность дистанционного управления и мониторинга работы установки при использовании моделей с интерфейсом MODBUS или аналогичными.
При выборе преобразователя необходимо учитывать мощность двигателя, диапазон регулировки частоты, наличие встроенных функций защиты и совместимость с датчиками давления. Также важно предусмотреть защиту от перенапряжений и правильную организацию заземления.
Размещение и монтаж датчиков уровня в скважинных системах
Точное размещение датчиков уровня определяет корректность работы автоматики скважинного насоса. При установке поплавковых или электродных датчиков в скважине необходимо учитывать глубину установки насоса, длину обсадной трубы и водоносный горизонт.
Минимальный уровень, при котором допускается включение насоса, определяется по нижнему датчику. Он должен быть установлен на 1,5–2 метра выше входного патрубка насоса, чтобы исключить работу «на сухую». Верхний датчик фиксирует уровень, при котором насос отключается. Его размещают выше нижнего на 3–5 метров в зависимости от допустимого диапазона колебаний уровня воды.

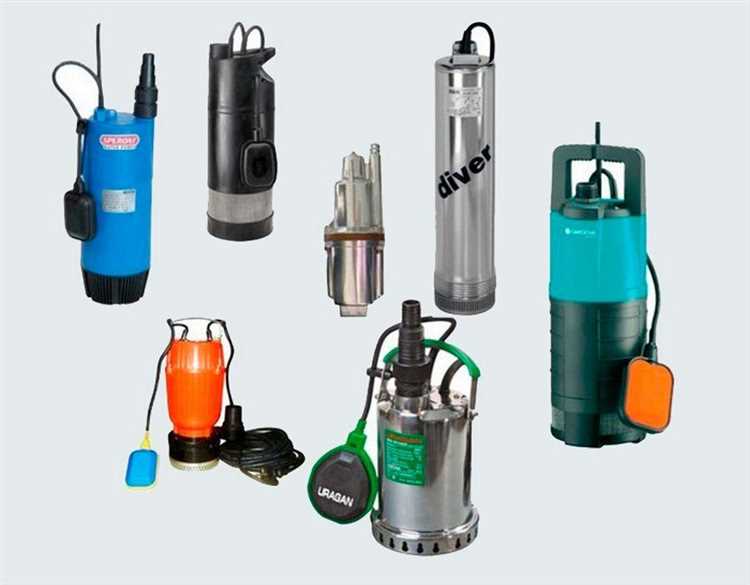

Для поплавковых моделей важно обеспечить свободное перемещение. При установке в узких скважинах предпочтительнее использовать зондовые или электронные датчики уровня в виде зондов с металлическими контактами или с пьезоэлементами. Они фиксируются на кабеле с помощью хомутов или специальных держателей.
Прокладка кабеля датчиков должна исключать натяжение и перегибы. При проходе через оголовок скважины рекомендуется использовать гермовводы, обеспечивающие герметичность и защиту от капиллярного проникновения воды.
При наличии кессона или адаптера размещение датчиков возможно в накопительном баке или гидроаккумуляторе. В этом случае контроль ведется не за уровнем в скважине, а за уровнем в ёмкости. Настройка автоматики под конкретную схему подключения позволяет учитывать особенности каждого варианта.
Все соединения датчиков необходимо герметизировать с использованием термоусадочных муфт и силиконовых уплотнителей. Подключение выполняется через клеммные колодки в распределительной коробке с уровнем защиты не ниже IP65.
Выбор и установка пусковой автоматики с защитой от перегрузки
Для скважинных насосов с асинхронными двигателями особенно важно правильно подобрать пусковую автоматику, поскольку от этого зависит стабильность работы и срок службы оборудования. На практике применяются устройства с термической или электронно-релейной защитой, рассчитанные на конкретный диапазон токов, соответствующий параметрам насоса.
Перед установкой необходимо определить номинальный ток двигателя по паспорту или маркировке. Защитное устройство должно срабатывать при превышении этого значения на 10–20 %. При меньшей чувствительности возможен перегрев обмоток, при большей – ложные срабатывания. При выборе реле учитываются не только токовые характеристики, но и длительность пуска – особенно для глубинных насосов, где время разгона может составлять несколько секунд.
Рекомендуется использовать пускатели с автоматическим отключением при перегрузке и возможностью ручного или автоматического повторного запуска. Важно проверить наличие функции защиты от залипания контактов, так как её отсутствие может привести к отказу защиты при аварии.
Монтаж пусковой автоматики выполняется в распределительном шкафу или герметичном боксе. Соединения должны выполняться через кабельные вводы с надёжной изоляцией. Обязательно соблюдать маркировку фаз и использовать провод сечением, соответствующим току нагрузки. Недопустимо применять временные соединения или скрутки.
После подключения следует проверить устройство на срабатывание с помощью искусственной нагрузки. Это позволяет удостовериться в корректной настройке уставок и работе теплового реле или электронного блока защиты. Только после этого систему можно вводить в эксплуатацию.
Комбинированные схемы автоматики для глубинных насосов
Типичная схема включает реле давления для контроля давления в системе и контроллер уровня жидкости в скважине. Реле давления запускает насос при падении давления ниже заданного уровня и отключает при достижении верхней границы. Контроллер уровня срабатывает при критическом снижении воды, разрывая цепь и останавливая насос.
Для повышения точности управления и безопасности устанавливают таймеры задержки включения и отключения. Это предотвращает частые пуски и остановки, снижающие ресурс оборудования. Также рекомендовано использование термозащиты двигателя с автоматическим отключением при перегреве.
В современных схемах добавляют контроллеры с возможностью интеграции с частотными преобразователями, что позволяет плавно регулировать скорость вращения насоса в зависимости от потребления и условий эксплуатации. Это снижает энергозатраты и износ деталей.
При подборе автоматики следует учитывать параметры скважины: глубину, дебит, наличие механических примесей в воде, а также требования по стабильности давления в системе. Комбинированные схемы должны обеспечивать согласованную работу всех компонентов без ложных срабатываний и с минимальными затратами на обслуживание.
Вопрос-ответ:
Как выбрать автоматику для скважинного насоса с учётом глубины скважины?
Глубина скважины влияет на тип автоматики и требования к датчикам давления и уровня. Для глубоких скважин рекомендуется использовать устройства с точными датчиками и защитой от сухого хода, так как контроль уровня жидкости становится критичным. При небольшой глубине можно применять более простые схемы, но при увеличении глубины повышается риск работы насоса без воды, что требует более надёжной автоматики с защитными функциями.
Какие функции должны быть у автоматики для защиты скважинного насоса от перегрузки?
Автоматика должна иметь защиту по току, которая отключает насос при превышении допустимой нагрузки двигателя. Это предотвращает перегрев и поломку мотора. Также важна функция защиты от сухого хода — отключение при отсутствии жидкости, а также контроль температуры и давления для стабильной работы оборудования. Наличие таких функций продлевает срок службы насоса и снижает риск аварий.
Можно ли использовать простое реле давления вместо комплексной автоматики для управления насосом?
Реле давления подходит для базового управления, когда требуется включение и отключение насоса по уровню давления в системе. Однако оно не обеспечивает защиту от сухого хода и перегрузок. Для более безопасной и долговечной работы скважинного насоса рекомендуется использовать специализированные контроллеры или комбинированные схемы с дополнительными функциями контроля, которые позволяют избежать повреждений и аварий.
Какие датчики уровня чаще всего применяются в системах автоматики для скважинных насосов?
Чаще всего используются поплавковые датчики и ультразвуковые уровнемеры. Поплавковые просты в установке и надёжны при чистой воде, но могут быть чувствительны к механическим загрязнениям. Ультразвуковые датчики бесконтактны и точны, подходят для разных условий, но требуют дополнительного питания и стоят дороже. Выбор зависит от конкретных условий эксплуатации и требований к точности контроля.
Какие основные ошибки допускают при установке автоматики для скважинного насоса?
Часто неправильно выбирают тип автоматики без учёта параметров скважины и насоса, что приводит к частым срабатываниям и поломкам. Неправильное подключение датчиков уровня и давления вызывает ложные срабатывания. Отсутствие заземления и защиты от скачков напряжения также снижает срок службы оборудования. Важно тщательно подбирать компоненты и соблюдать инструкции по монтажу, чтобы обеспечить стабильную работу системы.
Как выбрать подходящую автоматику для управления скважинным насосом с учетом его мощности и глубины установки?
Выбор автоматики зависит от параметров насоса и условий эксплуатации. Для мощных насосов, установленных на большой глубине, необходимы устройства с высокой степенью защиты и надежными датчиками давления и уровня воды. Следует учитывать максимально допустимый ток и напряжение, которые автоматика должна выдерживать. Кроме того, важно учитывать тип управления: релейное или с частотным преобразователем, поскольку это влияет на плавность пуска и работу оборудования. Для глубоких скважин лучше выбирать автоматику, способную оперативно реагировать на изменение параметров системы, чтобы избежать сухого хода и перегрузок.
Какие функции должна выполнять автоматика для защиты скважинного насоса от перегрузок и работы без воды?
Автоматика должна контролировать давление в системе и уровень жидкости, чтобы своевременно отключить насос при отсутствии воды. Это предотвращает перегрев и поломки. Важны функции защиты от короткого замыкания и перепадов напряжения, а также защита от чрезмерного тока, возникающего при перегрузке. Некоторые устройства оснащены таймерами для автоматической остановки при длительной работе без результата. Надежная автоматика обеспечивает стабильную работу, увеличивает срок службы оборудования и уменьшает вероятность аварийных ситуаций.
