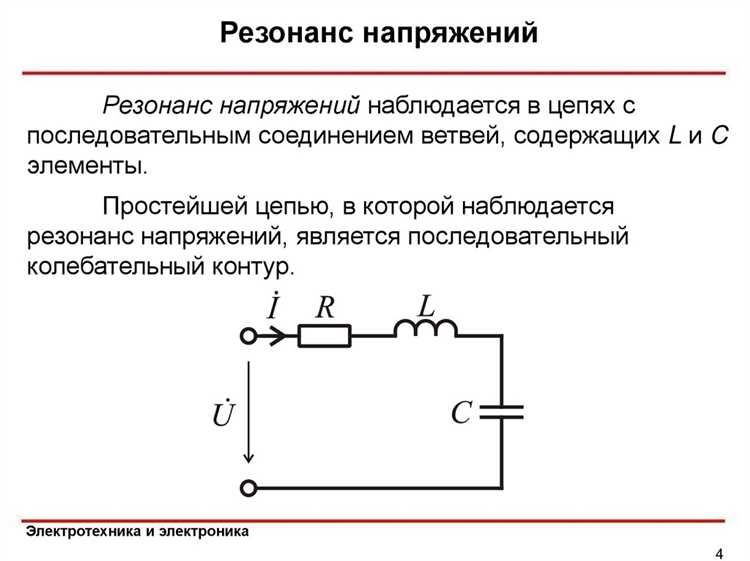

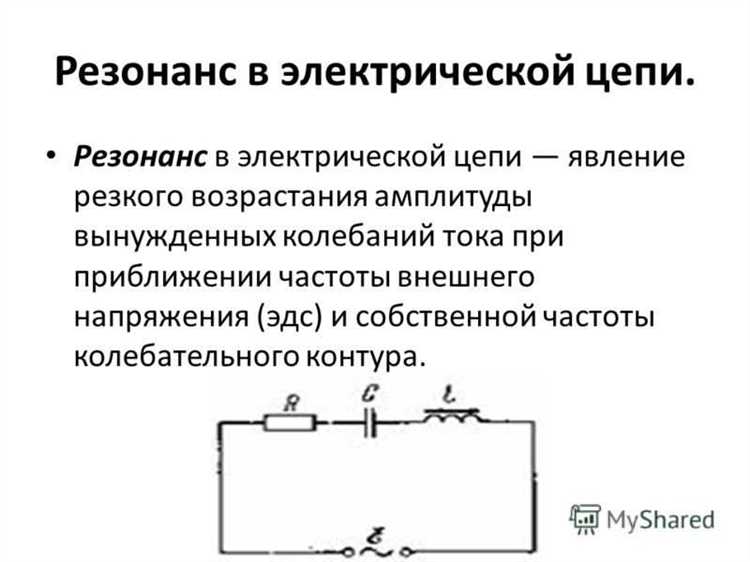

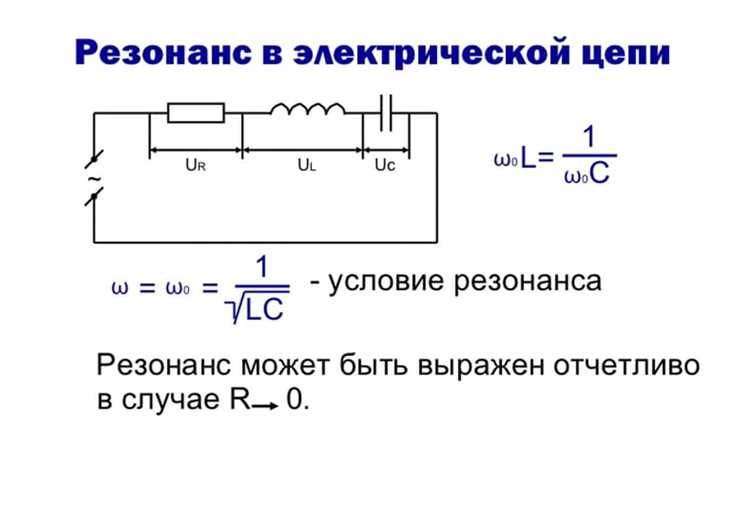

Резонанс напряжений в электрических цепях возникает при совпадении частоты внешнего воздействия с собственной частотой системы. В условиях переменного тока это может привести к значительному росту амплитуды напряжения на отдельных участках цепи. Особенно уязвимы к таким воздействиям бытовые и промышленные электроприборы, рассчитанные на стабильные параметры электросети.
Один из наиболее распространённых сценариев возникновения резонанса – использование длинных питающих кабелей с высокой индуктивностью в сочетании с емкостными нагрузками, такими как импульсные блоки питания. При определённых условиях это приводит к формированию контуров с выраженными резонансными свойствами. В результате могут возникать кратковременные перенапряжения, превышающие номинал в 2–3 раза, что вызывает пробой изоляции, деградацию компонентов и выход оборудования из строя.
Для предотвращения негативных последствий необходимо учитывать вероятность резонанса ещё на стадии проектирования электросети. Рекомендуется применять демпфирующие элементы (резисторы, варисторы), избегать чрезмерного удлинения кабелей и использовать фильтры помех. При эксплуатации оборудования важно регулярно проверять контуры на наличие условий для возникновения резонансных колебаний с помощью анализаторов спектра напряжений.
Игнорирование этой проблемы особенно опасно в объектах с чувствительной электроникой – в системах автоматизации, серверных помещениях, лабораториях. При этом симптомы могут проявляться нестабильно: от редких сбоев до внезапного отказа оборудования. Поэтому анализ электромагнитной обстановки и контроль параметров напряжения становятся критически важными для обеспечения надёжной работы приборов в условиях современной энергосистемы.
Как возникает резонанс напряжений в бытовых электросетях
В современных квартирах и домах источниками индуктивности выступают трансформаторы импульсных блоков питания, дроссели фильтров и пускорегулирующие устройства. Ёмкость формируется длинными участками кабеля, особенно при скрытой проводке, а также параллельно подключёнными приборами с электролитическими конденсаторами.
- Наиболее вероятный диапазон резонансных частот в жилых сетях – от 1 до 2 кГц.
- Переходный процесс может быть инициирован включением/выключением мощного прибора с нелинейной нагрузкой, например, СВЧ-печи или ИБП.
- Резонанс часто проявляется в условиях слабого контакта нейтрали и наличии асимметричных нагрузок по фазам.
Опасность заключается в кратковременном, но резком увеличении амплитуды напряжения в отдельных точках цепи. Это может вызвать пробой изоляции, выход из строя варисторов, перегрев электронных компонентов. Особенно уязвимы устройства без достаточной фильтрации на входе.
- Для снижения вероятности резонанса рекомендуется избегать избыточной длины проводки без нагрузки.
- При проектировании электросети учитывать распределение индуктивных и ёмкостных нагрузок по фазам.
- Применять фильтры ЭМП с подавлением гармоник и использовать стабилизаторы с защитой от всплесков напряжения.
Типы электроприборов, наиболее уязвимые к резонансу
Наибольшую чувствительность к резонансным явлениям проявляют электроприборы с элементами индуктивности и ёмкости в цепях питания. В первую очередь это устройства с импульсными блоками питания, в том числе большинство современных телевизоров, компьютеров, роутеров, систем «умного дома». При возникновении резонанса возможно кратковременное повышение напряжения на входе в два и более раза, что приводит к пробою входных конденсаторов и выгоранию силовых транзисторов.
Электронные трансформаторы для светодиодных и галогенных светильников также подвержены риску. При резонансных перенапряжениях их защита часто не срабатывает из-за высокой скорости нарастания напряжения, и выходной каскад выходит из строя.
Стиральные машины и посудомоечные машины, оснащённые инверторными моторами и микропроцессорным управлением, особенно чувствительны к нестационарным режимам в сети. Резонанс в сети может вызвать ошибку процессора, остановку работы или повреждение управляющего модуля.
Современные зарядные устройства для смартфонов и ноутбуков, несмотря на наличие схем защиты, уязвимы из-за использования миниатюрных компонентов. Резонансные скачки напряжения способны разрушить диоды и ШИМ-контроллеры, особенно при длительном воздействии.
Холодильники и кондиционеры с электронным управлением и частотным преобразованием (инверторные компрессоры) также входят в группу риска. Резонанс может нарушить работу драйвера мотора или повредить обмотки компрессора при повторных включениях на фоне перенапряжений.
Для снижения риска рекомендуется установка реле напряжения, сетевых фильтров с защитой от перенапряжений и УЗИП на вводе в распределительный щит квартиры. Особенно это актуально при наличии нескольких вышеуказанных типов техники в доме.
Последствия резонанса для изоляции и компонентов устройств
Резонанс напряжений вызывает многократное увеличение амплитуды переменного напряжения в определённых участках электрической цепи. Это приводит к резкому росту электрических полей в диэлектрических слоях, особенно в конденсаторах, трансформаторах и обмотках двигателей. В результате напряжённость поля в изоляции может превысить допустимые значения, что ведёт к её пробою и последующему короткому замыканию.
Наиболее уязвимыми оказываются твердые полимерные диэлектрики, используемые в платах и корпусах микросхем. При длительном воздействии перенапряжений наблюдается деградация структуры изоляции: появляются микротрещины, снижается сопротивление изоляционного слоя, возрастает ток утечки. Даже кратковременное превышение предельного напряжения (на 30–50 % выше номинального) способно разрушить защитные лаковые покрытия катушек и обмоток.
Пассивные компоненты – дроссели, резисторы, плёночные конденсаторы – при резонансе подвергаются тепловому и электрическому перегрузу. Часто это сопровождается разрушением керамического или оксидного слоя, выгоранием токоведущих дорожек, вспучиванием или растрескиванием корпуса. Особенно страдают элементы SMD-формата, не рассчитанные на локальный перегрев и скачки напряжения.
Влияние резонансных перенапряжений на срок службы электроники
Резонансные перенапряжения в бытовых электросетях создают кратковременные, но высокоамплитудные пики напряжения, которые напрямую влияют на деградацию полупроводниковых компонентов. В первую очередь страдают входные цепи импульсных блоков питания, варисторы, а также конденсаторы, особенно в устройствах без должной фильтрации.
Пиковое напряжение при резонансе может превышать номинальное в 2–3 раза, что приводит к пробою изоляции на кристалле полупроводника или разрушению диэлектрика в пленочных и электролитических конденсаторах. Повторяющееся воздействие ускоряет старение компонентов и повышает вероятность скрытых дефектов, которые могут проявиться спустя недели после происшествия.
Особенно чувствительны к таким перенапряжениям микросхемы логики и управляющие контроллеры, где пробой одного входа может вывести из строя всё устройство. В LED-драйверах наблюдается снижение светоотдачи из-за деградации стабилизирующих элементов, а в телевизорах и мониторах – ускоренное выгорание элементов подсветки.
Для увеличения ресурса электроники рекомендуется использовать сетевые фильтры с подавлением импульсных всплесков, контролировать качество заземления и избегать подключения чувствительных устройств к удлинителям с неизвестными параметрами индуктивности. Применение варисторов и TVS-диодов на входах питания снижает риск критических повреждений.
Сценарии, при которых повышается риск резонанса в сети
Наибольшая вероятность возникновения резонанса наблюдается в системах с высокой степенью реактивности, где присутствуют как емкостные, так и индуктивные элементы. Например, при установке компенсирующих конденсаторных батарей для коррекции коэффициента мощности в промышленной или жилой сети. Если собственная индуктивность линии образует контур с емкостью конденсаторов, может возникнуть параллельный резонанс, способный вызвать локальные перенапряжения.
Второй критичный сценарий – резкое снижение нагрузки в сетях с распределённой емкостью, что часто происходит в ночное время или в выходные дни на производственных объектах. При низком потреблении активной мощности и сохранении реактивной составляющей, колебательная природа сети усиливается, особенно если присутствуют гармоники от источников с импульсными блоками питания.
Повышенный риск резонанса возникает при наличии нелинейных нагрузок – частотных преобразователей, источников бесперебойного питания, зарядных станций для электромобилей. Эти устройства могут генерировать токи высоких гармоник, которые, при совпадении с собственной частотой LC-контура сети, усиливаются многократно и вызывают перенапряжения.
Реконфигурация распределительных щитов, особенно при замене трансформаторов, вводе новых секций или изменении длины кабельных линий, также может привести к смещению резонансной частоты в опасную зону. Отсутствие анализа частотной характеристики сети перед такими изменениями значительно повышает вероятность инцидентов.
Дополнительную опасность представляют нестабильные заземляющие системы в старом жилом фонде. При плохом контакте или обрыве PEN-проводника в сетях TN-C возможен сдвиг потенциалов, что приводит к асимметрии фаз и может активировать резонанс в одной из них.
Во всех описанных случаях минимизация риска требует предварительного спектрального анализа сети, оценки совмещения характеристик оборудования и установки фильтров гармоник или активных компенсационных устройств, особенно при подключении чувствительной электроники.
Роль параметров сети и установленных фильтров в возникновении резонанса
Высокая индуктивность, характерная для длинных или старых кабелей и трансформаторов, в сочетании с емкостными фильтрами и конденсаторами, установленными для коррекции коэффициента мощности, создаёт условия для резонансных явлений. Например, компенсирующие установки с избыточной емкостью без учёта индуктивных характеристик сети могут привести к резонансу на частоте 100–120 Гц и выше.
Фильтры гармоник и активные фильтры, применяемые для снижения искажений тока, при неправильном подборе параметров способны повысить риск резонанса. Если фильтр работает вблизи собственной резонансной частоты сети, амплитуда напряжений может существенно увеличиваться, создавая опасные перенапряжения для подключенного оборудования.
Для снижения риска резонанса важен комплексный анализ сети с учётом реальных параметров индуктивности и емкости. Рекомендуется применять согласованные фильтры с возможностью регулировки характеристик, а также устанавливать устройства защиты, отслеживающие резонансные переходы и автоматически корректирующие параметры фильтров или отключающие нагрузку.
Практический подход включает мониторинг частотных характеристик сети и регулярную проверку работы установленных фильтров с использованием измерительных приборов – анализаторов спектра и фазометров. Это позволяет своевременно выявлять и устранять условия, способствующие резонансу, тем самым повышая надёжность электроприборов и минимизируя риск повреждений.
Методы защиты электроприборов от резонансных колебаний напряжения
Для снижения риска повреждения электроприборов резонансными перенапряжениями применяются фильтры с точно настроенными параметрами индуктивности и ёмкости, исключающими совпадение их собственной частоты с частотой питающей сети. Использование пассивных фильтров с демпфирующими элементами позволяет гасить резонансные пиковые значения напряжения за счёт увеличения затухания контура.
Активные системы компенсации, основанные на синхронных генераторах или инверторах с обратной связью, способны быстро подавлять резонансные колебания, подстраивая параметры нагрузки и обеспечивая стабилизацию напряжения. Важно выбирать устройства с минимальной задержкой реакции и широким диапазоном частот компенсации.
Размещение последовательных и параллельных реакторов в сетях снижает вероятность возникновения резонанса за счёт изменения параметров индуктивности, сдвигая резонансные частоты за пределы рабочих диапазонов. Кроме того, применение варисторов и супрессоров напряжения эффективно ограничивает скачки напряжения при резонансных выбросах, защищая электронику от мгновенных перегрузок.
Регулярный мониторинг параметров электросети с использованием анализаторов гармоник позволяет выявлять зоны с повышенным риском резонанса и своевременно корректировать фильтры или конфигурацию сети. Инженерный анализ, основанный на моделировании цепей и расчетах добротности, помогает выбирать оптимальные решения защиты для конкретных условий эксплуатации.
Вопрос-ответ:
Что такое резонанс напряжений и почему он опасен для электроприборов?
Резонанс напряжений возникает, когда частота электрической сети совпадает с собственной частотой колебаний индуктивных и емкостных элементов в цепи. В результате амплитуда напряжения резко возрастает, что приводит к значительным перенапряжениям. Такие скачки могут повредить изоляцию, вызвать перегрев компонентов и ускорить выход приборов из строя.
Какие типы электроприборов наиболее подвержены повреждениям из-за резонанса?
Наибольший риск испытывают устройства с чувствительной электроникой и слабой защитой — это источники питания с импульсной стабилизацией, бытовая техника с электронными платами, светодиодные драйверы, а также промышленное оборудование с управляемыми частотными преобразователями. Резонансные перенапряжения могут вызывать выход из строя микросхем, полупроводников и других элементов.
Какие меры можно использовать для защиты электроприборов от резонансных колебаний напряжения?
Для снижения риска применяют фильтры низких частот, устанавливают устройства защиты от перенапряжений, а также корректируют параметры электрической сети — уменьшают избыточную индуктивность или емкость. Важно правильно подбирать и подключать компоненты, чтобы избежать совпадения собственных частот с частотой сети. Также широко используют активные системы мониторинга качества напряжения с автоматическим отключением при аномалиях.
Как определить, что в бытовой электросети возник резонанс напряжений?
Признаками резонанса служат резкие перепады и скачки напряжения, мерцание или резкое изменение яркости освещения, перегрев проводки и нестабильная работа электроприборов. Специальные измерительные приборы фиксируют аномалии частотных характеристик и уровни перенапряжений. В сложных случаях привлекают специалистов для проведения анализа параметров сети и выявления резонансных явлений.
Как резонанс напряжений влияет на срок службы электроприборов и их ремонтопригодность?
Регулярные резонансные перенапряжения ускоряют износ изоляционных материалов и электронных компонентов, приводят к деградации схем и ухудшению теплоотвода. Это уменьшает надежность приборов, увеличивает частоту поломок и стоимость ремонта. Иногда повреждения бывают необратимыми, и техника выходит из строя без возможности восстановления, особенно если резонанс возникает регулярно.
Почему резонанс напряжений может привести к поломке электроприборов?
Резонанс напряжений возникает, когда частота колебаний электрической сети совпадает с собственной частотой колебаний элементов внутри прибора, например, индуктивностей и емкостей. В такой ситуации амплитуда напряжения значительно возрастает, что приводит к перенапряжениям. Эти скачки напряжения оказывают дополнительную нагрузку на компоненты устройства — изоляция может разрушаться, электронные схемы перегреваться и выходить из строя. Постоянное воздействие таких условий сокращает срок службы приборов и увеличивает риск их аварийного отказа.
