При обустройстве подземного водопровода от правильного выбора труб зависит не только стабильность подачи воды, но и долговечность всей системы. Учитываются глубина залегания, тип грунта, давление в системе и температурные колебания. Пренебрежение этими параметрами ведёт к разрушению трубопровода, утечкам и затратному ремонту.
На практике применяются трубы из полиэтилена (ПНД), поливинилхлорида (ПВХ), металлопластика и стали. ПНД-трубы устойчивы к коррозии, выдерживают замерзание воды и подвижки грунта. Их часто используют в частном строительстве для систем холодного водоснабжения. ПВХ-трубы обладают жёсткостью, но не переносят минусовых температур, из-за чего ограниченно применяются в промёрзающих слоях.
Металлопластиковые трубы подходят для укладки на небольшой глубине и в защищённых каналах, но чувствительны к точечным механическим нагрузкам. Стальные трубы прочны, выдерживают высокое давление и температурные перепады, но требуют обязательной антикоррозийной защиты и сложны в монтаже.
Глубина прокладки также диктует выбор: при закладке ниже уровня промерзания предпочтение отдают гибким материалам, способным компенсировать подвижки грунта. При сезонных колебаниях температур критична стойкость к растрескиванию. Кроме того, важно учитывать возможность ремонта – некоторые виды труб легче обслуживать, не вскрывая весь участок.
Оптимальный выбор трубы – это сочетание материала, диаметра и класса прочности, соответствующее конкретным условиям участка. Универсального решения нет: каждая система проектируется с учётом гидравлической нагрузки, доступности материалов и предполагаемого срока службы.
Какие материалы труб подходят для прокладки в грунте
Полиэтиленовые трубы (особенно ПЭ100 и ПЭ80) устойчивы к коррозии, легко сгибаются, допускают бесфланцевую сварку и служат 50 лет и более. Они оптимальны для холодного водоснабжения, выдерживают давление до 16 бар. При укладке важно соблюдать глубину не менее 1,5 м в регионах с морозами, чтобы избежать промерзания.
Трубы из ПВХ (непластифицированного) обладают высокой жесткостью и стойкостью к агрессивным веществам в грунте, но чувствительны к низким температурам – укладка возможна только в непромерзаемых слоях. Используются преимущественно в системах безнапорного водоотведения.
Сшитый полиэтилен (PEX) отличается высокой термостойкостью и прочностью. Он подходит для водопровода с температурой до 95 °C, но требует защиты от механических повреждений при укладке, так как не рассчитан на прямое давление грунта.
Металлические трубы (стальные оцинкованные или чугунные) имеют прочность и долговечность, однако подвержены коррозии и требуют антикоррозийной защиты или бетонной обсыпки. Их монтаж трудоемкий и чаще используется в промышленных или городских сетях.
Металлопластиковые трубы удобны для укладки благодаря гибкости и многослойной структуре, сочетающей прочность алюминия и устойчивость полиэтилена. Однако соединения на фитингах подвержены разгерметизации при подвижках грунта, что ограничивает их применение в глубокой прокладке.
Наиболее универсальным и долговечным решением для подземной прокладки в частном секторе являются трубы из полиэтилена низкого давления (ПЭ100 SDR 11) диаметром от 25 до 63 мм, рассчитанные на давление 10–16 бар и подходящие для пайки встык или с использованием электросварных муфт.

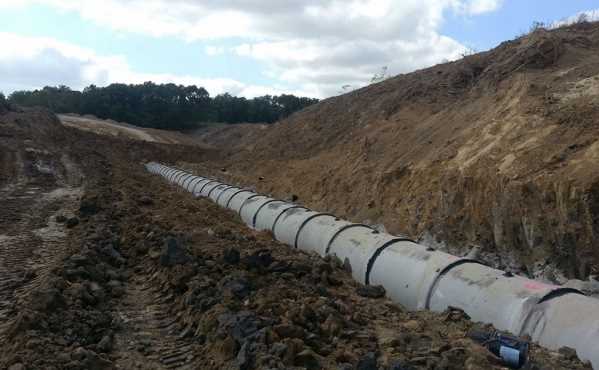

Чем отличается ПНД труба от ПВХ при укладке под землю
ПНД (полиэтилен низкого давления) и ПВХ (поливинилхлорид) трубы различаются по составу материала, прочностным характеристикам и условиям эксплуатации, что влияет на выбор при подземной прокладке водопровода.
ПНД трубы сохраняют гибкость даже при температуре до -60 °C, что особенно важно в регионах с промерзанием грунта. Они устойчивы к гидроударам, не подвержены растрескиванию и способны изгибаться без использования фитингов, упрощая монтаж в сложных условиях рельефа.
ПВХ трубы имеют высокую жёсткость, но это делает их менее устойчивыми к подвижкам грунта. Их укладка требует строгого соблюдения глубины траншеи и дополнительной защиты от внешних нагрузок, особенно при наличии автотранспорта над линией. ПВХ не рекомендуется использовать при температуре ниже -10 °C, так как материал теряет прочность и становится хрупким.
По химической стойкости оба материала подходят для транспортировки питьевой воды, но ПНД чаще используется в системах, где возможно кратковременное повышение давления или переменная нагрузка на трубу. У ПНД выше срок службы в условиях неустойчивого или пучинистого грунта.
Для протяжённых участков подземного водопровода без частых соединений предпочтительнее ПНД благодаря возможности укладки цельными отрезками бухт. ПВХ, в силу своей жёсткости, выпускается только в виде отрезков определённой длины, что увеличивает число соединений и потенциальные зоны риска протечек.
При выборе между ПНД и ПВХ подземной укладки стоит учитывать глубину промерзания, тип грунта, наличие механических нагрузок сверху и доступность качественной засыпки. В большинстве случаев, при прочих равных, ПНД оказывается более универсальным и надёжным решением.
Как выбрать диаметр трубы для подземного водопровода
Правильный выбор диаметра трубы определяет стабильность давления, расход воды и срок службы системы. Диаметр зависит от протяжённости трубопровода, количества точек водоразбора и типа водоснабжения (централизованное или автономное).
Для частных домов с одним водоразбором обычно используют трубы:
- с внутренним диаметром 15–20 мм для подачи воды к одному крану;
- 25 мм – при наличии нескольких точек водоразбора и бойлера;
- 32 мм – если система обслуживает дом с 2–3 санузлами, кухней и наружным краном.
Для участков с большой протяжённостью (более 30 метров) или с уклоном по трассе рекомендуется увеличивать диаметр на один шаг – это снижает потери давления.
В централизованных сетях с высоким входным давлением (3–5 бар) допустимо использовать меньший диаметр, так как потери будут компенсированы. В автономных системах с насосной станцией необходимо учитывать производительность насоса и не допускать чрезмерного сужения, которое приведёт к перегрузке оборудования.
Если подземный водопровод подключается к скважине или колодцу, минимально допустимый внутренний диаметр магистрали – 32 мм. Это обеспечит достаточный объём подачи даже при одновременной работе нескольких точек.
Для точного расчёта можно ориентироваться на максимальный расход воды:
- до 1,5 м³/ч – диаметр 25 мм;
- 1,5–3 м³/ч – диаметр 32 мм;
- более 3 м³/ч – от 40 мм и выше.
Рекомендуется избегать резких переходов между сечениями, особенно при монтаже из разных материалов. Каждый переход – потенциальный источник завихрения потока и падения давления.

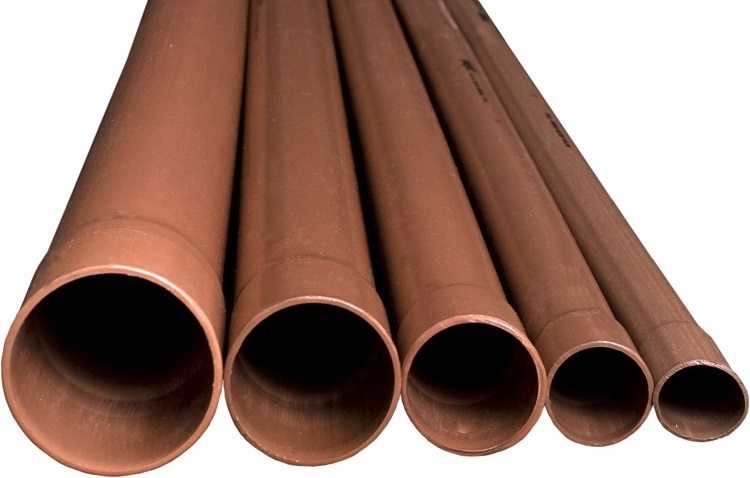

Что учитывать при укладке труб ниже глубины промерзания
Глубина промерзания грунта варьируется в зависимости от региона: в средней полосе России – около 1,2 м, в северных районах – до 2,5 м. Трубы следует укладывать минимум на 20–30 см ниже расчетной глубины промерзания, чтобы исключить промерзание при экстремальных зимних температурах.
Для подземной прокладки ниже зоны промерзания оптимальны трубы из ПНД (ПЭ100 SDR17 и ниже) или полипропилена, обладающие устойчивостью к механическим нагрузкам и перепадам температуры. Диаметр выбирается с учётом давления и объёма потребления, но важно также предусмотреть достаточную толщину стенки – от 5 мм при давлении 6–10 бар.
Обязательна укладка трубы на подготовленное основание: выравненная песчаная подушка толщиной 10–15 см без включений глины и камней. Засыпка – послойная, с трамбовкой, также песком или мягким грунтом. Это снижает точечные нагрузки и риск продавливания.
В местах с высоким уровнем грунтовых вод трубы следует укладывать с дополнительной гидроизоляцией и дренажными мерами. Использование геотекстиля поверх песчаной подушки предотвращает вымывание основания.
Рекомендуется уклон не менее 2% в сторону водоразборной точки или колодца, что предотвращает застой воды в трубопроводе. При наличии протяжённых участков более 20 м устанавливаются смотровые или сервисные колодцы для технического обслуживания.
Если в проекте предусмотрена установка греющего кабеля, он должен иметь термостат и укладываться снаружи или внутри трубы (для кабелей с санитарным допуском). Поверх – обязательная теплоизоляция из вспененного полиэтилена толщиной не менее 20 мм.
Все соединения должны быть сварными (в случае ПНД) или выполнены с применением компрессионных фитингов высокого давления, прошедших сертификацию для подземной прокладки. Запрещено использование сантехнических муфт, предназначенных для открытой разводки.
При пересечении проездов или фундаментов трубы прокладываются в гильзах большего диаметра с герметичными заглушками. Внутренний зазор – не менее 100 мм по окружности. Пространство между трубой и гильзой не заполняется.

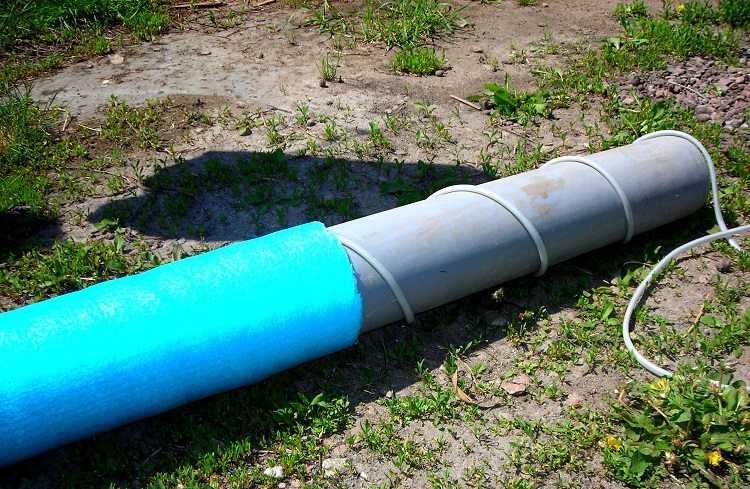

Нужна ли теплоизоляция труб в подземной прокладке
Теплоизоляция для подземных трубопроводов водопровода необходима в регионах с суровыми климатическими условиями и глубиной промерзания грунта, превышающей глубину залегания трубы. При недостаточной глубине укладки вода внутри трубы может замерзать, вызывая разрыв труб и нарушение подачи.
Если труба уложена ниже глубины промерзания, теплоизоляция не всегда обязательна. Однако при близком залегании к уровню промерзания она снижает теплопотери, предотвращая частые циклы замерзания и оттаивания, что продлевает срок службы системы.
Для теплоизоляции подземных труб обычно применяют материалы с низкой теплопроводностью – пенополиэтилен, минераловатные или пенопластовые оболочки. Толщина изоляционного слоя рассчитывается исходя из климатических условий и тепловых характеристик грунта, но в среднем составляет 20-50 мм.
При использовании полиэтиленовых или металлопластиковых труб с высокой устойчивостью к замерзанию теплоизоляция носит рекомендательный характер и служит дополнительной мерой безопасности, особенно для участков с резкими температурными перепадами.
Важно учитывать тип грунта: песчаные и сухие почвы быстрее отдают тепло, что повышает риск промерзания, и требует более эффективной изоляции. Глинистые и влажные грунты сохраняют тепло дольше, снижая необходимость в утеплении.
При организации системы отопления с рециркуляцией теплоизоляция подземных труб минимизирует теплопотери, повышая энергоэффективность и снижая затраты на поддержание температуры воды.
Как рассчитать уклон при прокладке трубопровода под землёй
Уклон трубопровода необходим для обеспечения естественного стока воды и предотвращения застоев. Правильный расчет зависит от типа системы, диаметра труб и скорости потока.
Основные параметры для расчёта уклона:
- Диаметр трубы – чем больше диаметр, тем меньший уклон требуется.
- Скорость потока – оптимальная скорость для гравитационного водоотвода находится в пределах 0,6–1,2 м/с.
- Длина трассы – позволяет определить общий перепад высоты.
Для водопроводных систем с самотечным отводом обычно используют уклон от 0,3% до 0,5%, что соответствует перепаду 3–5 мм на каждый метр трубы.
Формула для расчёта минимального уклона:
i = (h / L) × 100%,
где i – уклон в процентах, h – перепад высоты (м), L – длина участка трубы (м).
Пример: для участка длиной 20 м с перепадом высоты 0,08 м уклон будет
i = (0,08 / 20) × 100% = 0,4%.
При проектировании учтите:
- Уклон менее 0,3% может привести к застою и образованию отложений.
- Слишком большой уклон (более 1%) увеличивает скорость потока, вызывая шум и износ труб.
- Для труб большого диаметра (свыше 100 мм) уклон снижают до 0,2–0,3%.
- При длинных трассах рекомендуется контролировать уклон через каждые 10–15 метров с помощью нивелира.
Использование специализированных программ или калькуляторов поможет избежать ошибок и оптимизировать уклон с учетом всех факторов системы.

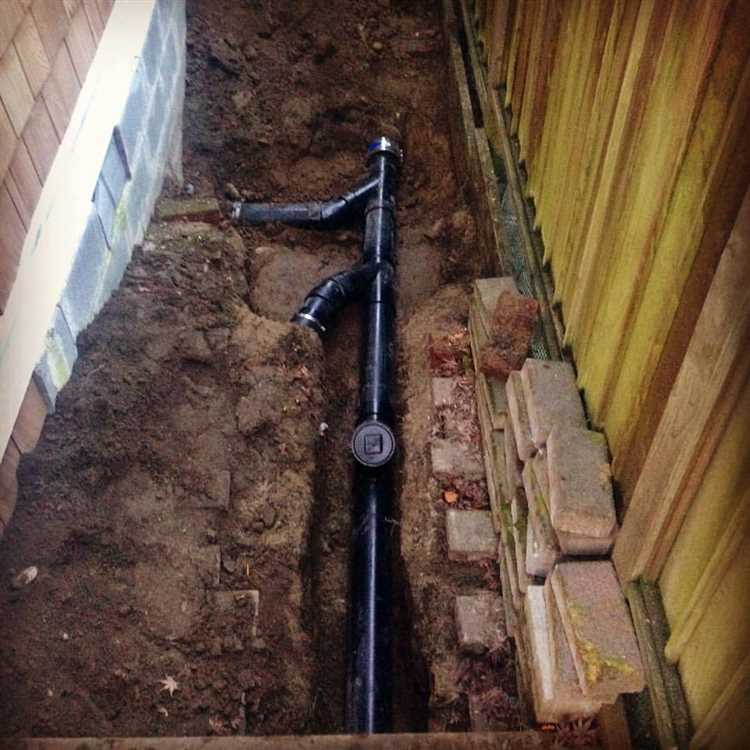

Какие фитинги и соединения использовать для подземных труб
Для подземного водопровода оптимальны фитинги из того же материала, что и трубы, чтобы избежать гальванической коррозии и обеспечить надежное соединение. Для полиэтиленовых (ПНД) труб применяются компрессионные и электросварные фитинги. Компрессионные позволяют быстро монтировать без специального оборудования, но их надежность ниже, чем у электросварных, которые обеспечивают прочное и герметичное соединение за счет слияния материала под воздействием температуры.
Для ПВХ труб используют раструбные фитинги с уплотнительными кольцами из резины EPDM. Они обеспечивают герметичность при незначительных смещениях труб и достаточно просты в монтаже. Важно выбирать фитинги с сертификатами качества и устойчивые к химическому воздействию грунтовых вод.
Металлические трубы подземного водопровода требуют применения муфт с антикоррозийной защитой, предпочтительно с внутренней и внешней изоляцией. Резьбовые соединения для подземки нежелательны из-за риска протечек и необходимости регулярного обслуживания.
При выборе фитингов учитывайте давление и температуру в системе, тип грунта и его агрессивность. Герметичность обеспечивают уплотнительные кольца из EPDM или силикона, устойчивые к износу и деформациям. Для сложных разводок рекомендуется использовать пресс-фитинги с металлическим корпусом и резиновыми уплотнителями, совместимые с ПНД трубами.
Все соединения должны быть защищены от механических повреждений и коррозии, при необходимости дополнительно изолированы или защищены специальными манжетами и гильзами. Контроль качества монтажа фитингов важен для предотвращения аварий и протечек на долгие годы эксплуатации.
Как защитить подземный водопровод от механических повреждений
Для защиты труб подземного водопровода от механических воздействий используется комплекс мер, начиная с выбора прочных материалов и заканчивая правильной организацией монтажа. Наиболее важный фактор – создание надежного защитного слоя вокруг труб.
Первым этапом является применение труб из устойчивых к нагрузкам материалов: полиэтилен низкого давления (ПНД), с повышенной ударной вязкостью, или металлопластиковые трубы с армированием. Металлические трубы без защиты требуют обязательного антикоррозионного покрытия и дополнительной изоляции.
При прокладке труб в грунте рекомендуется создавать песчаную подушку толщиной не менее 10-15 см, состоящую из чистого, мелкозернистого песка без крупных включений. Этот слой уменьшает точечные нагрузки и предотвращает повреждения от камней и острых предметов.
Сверху на трубу укладывается защитный слой – чаще всего слой песка толщиной около 20 см, либо геотекстиль для предотвращения проникновения твердых частиц из окружающего грунта. При необходимости добавляют слой гравия мелкой фракции, но без острых краев, чтобы не повредить трубу.
В местах, подверженных повышенной нагрузке – под дорогами, тротуарами, зонами движения техники – используется защитная гофрированная оболочка или металлический короб. Такие конструкции распределяют нагрузку и исключают прямое давление на трубопровод.
Дополнительной мерой служит установка предупредительной ленты с металлизированной поверхностью, расположенной примерно на 30 см выше труб. Лента сигнализирует о нахождении подземного коммуникационного коридора и предотвращает случайные повреждения при копке.
Во время монтажа важно избегать перегибов и натяжения труб, использовать гибкие соединения и компенсаторы для снижения внутреннего напряжения. Все сварные и муфтовые соединения должны проходить контроль герметичности и прочности.
Регулярный контроль состояния подземного водопровода и своевременный ремонт выявленных дефектов также снижают риск серьезных повреждений. Для этого применяют методы видеодиагностики и испытания на давление.
Вопрос-ответ:
Какие материалы труб лучше подходят для прокладки под землёй в условиях повышенной влажности?
Для участков с высокой влажностью и возможным длительным контактом с грунтовыми водами оптимальными считаются полиэтиленовые трубы низкого давления (ПНД). Они обладают высокой устойчивостью к коррозии и не подвержены разрушению под воздействием влаги. Металлические трубы в таких условиях требуют обязательной антикоррозионной защиты, что увеличивает затраты и снижает долговечность. Полиэтиленовые изделия также сохраняют свои эксплуатационные характеристики при резких перепадах температуры и деформациях грунта.
Как правильно выбрать диаметр трубы для подземного водопровода частного дома?
Диаметр трубы подбирается с учётом требуемого объёма подачи воды и расстояния до источника водоснабжения. Для типичного частного дома с одним-двумя санузлами обычно достаточно трубы диаметром 25–32 мм на входе, с учётом последующего разветвления. Если планируется подключение нескольких точек водоразбора или большой расход, стоит выбирать трубы диаметром 40 мм и более. Неправильный выбор диаметра приведёт к снижению давления и недостаточному объёму воды в конечных точках.
Нужно ли применять дополнительную защиту труб при их укладке в грунт с крупными камнями?
Да, если грунт содержит острые или крупные камни, поверхность труб подвергается риску механических повреждений. В таких случаях рекомендуется укладывать трубы в защитную подушку из песка или мелкого гравия толщиной не менее 10–15 см. Также возможно использование специальных защитных гофрированных оболочек или труб с усиленным слоем. Это позволит избежать пробоин и деформаций, продлевая срок службы системы.
Какие особенности монтажа полиэтиленовых труб стоит учитывать при подземной прокладке?
Полиэтиленовые трубы гибкие и устойчивы к деформациям, но при монтаже важно соблюдать несколько правил. Во-первых, необходимо избегать резких изгибов и перегибов, которые могут повредить материал. Во-вторых, стыковка должна осуществляться с помощью сварки или специальных фитингов, обеспечивающих герметичность. В-третьих, важно правильно подготовить траншею: дно выровнять и застелить песком, чтобы избежать повреждений при засыпке. Также стоит учесть температурное расширение труб и предусмотреть компенсационные петли или зазоры.
Какой срок службы у различных видов труб, используемых для подземного водопровода?
Срок службы зависит от материала и условий эксплуатации. Полиэтиленовые трубы обычно служат 50 и более лет благодаря своей устойчивости к коррозии и механическим нагрузкам. Поливинилхлоридные (ПВХ) трубы могут прослужить около 30–40 лет при правильной укладке и отсутствии значительных механических воздействий. Металлические трубы, если они хорошо защищены от коррозии, имеют срок около 25–30 лет, но при недостаточной защите этот срок значительно сокращается. Выбор материала с учётом условий эксплуатации и правильный монтаж позволяют максимально увеличить срок службы.
