При обустройстве въезда на участок через придорожную канаву необходимо правильно подобрать трубу, способную выдерживать вес транспорта и обеспечивать беспрепятственный отвод воды. Ошибки на этом этапе могут привести к просадке грунта, нарушению дренажа и разрушению въезда. Выбор зависит от нескольких факторов: диаметра и материала трубы, глубины залегания, расчетной нагрузки и характеристик грунта.
Минимальный внутренний диаметр трубы для заезда легкового транспорта составляет 300 мм. Для движения грузовых автомобилей или спецтехники рекомендуется использовать трубы диаметром от 400 до 600 мм в зависимости от объёма воды в канаве и ширины проезжей части. При наличии сильного водотока диаметр увеличивается до 800 мм и более.
Чаще всего применяются трубы из пластика (ПНД, ПВХ, гофрированные), асбестоцемента и стали. Пластиковые трубы устойчивы к коррозии и имеют малый вес, что упрощает монтаж. Однако они требуют качественной подсыпки и трамбовки грунта. Стальные трубы прочнее, но подвержены коррозии и требуют антикоррозийной обработки. Асбестоцемент дешевле, но хрупок и сложен в транспортировке.
Рекомендуемая длина трубы – не менее ширины проезжей части плюс по 0,5 метра с каждой стороны. При обустройстве заезда важно предусмотреть песчаную или щебеночную подсыпку, утрамбовку, а также защиту концов трубы от размыва. Над трубой рекомендуется укладывать не менее 30–50 см грунта при условии хорошего уплотнения.
Какие требования предъявляются к трубе под заезд
Труба, укладываемая в канаву под заезд, должна выдерживать нагрузку от проезжающего транспорта, не нарушая дренаж и не деформируясь со временем. Основное требование – достаточная кольцевая жёсткость, соответствующая классу SN8 или выше. Такая труба устойчива к внешнему давлению и сохраняет форму при засыпке и эксплуатации.
Диаметр трубы подбирается с учётом пропускной способности водоотвода. Минимально допустимое значение – 300 мм, однако при широкой канаве или интенсивном стоке рекомендуется использовать трубы диаметром от 400 до 600 мм. В регионах с обильными осадками – от 600 мм и выше.
Материал трубы должен быть устойчив к влаге, коррозии и механическим воздействиям. Подходящие варианты – полиэтиленовые трубы двойной стенки (ПНД), полипропиленовые или асбестоцементные. Металлические трубы требуют антикоррозийной обработки и чаще используются в промышленной застройке.
Длина трубы должна соответствовать ширине заезда с запасом по 0,3–0,5 м с каждой стороны для обеспечения стабильной опоры откосов. Торцы желательно оборудовать металлическими или бетонными оголовками для защиты от размыва и заиливания.
Монтаж должен производиться на утрамбованную подушку из песчано-гравийной смеси толщиной не менее 15–20 см. Засыпка также выполняется послойно с тщательной трамбовкой, чтобы предотвратить проседание и деформацию.
Подходящие материалы труб для укладки в канаву
Полиэтиленовые гофрированные трубы (ПНД) – лучший выбор для легких и средних нагрузок. Обладают высокой устойчивостью к коррозии, химическим веществам и механическим повреждениям. Рекомендуемый диаметр – от 300 мм, кольцевая жесткость не менее SN8. Укладка возможна без спецтехники, при условии правильного уплотнения основания и засыпки.
Железобетонные трубы применяются при высокой нагрузке, например, для заездов грузового транспорта. Выдерживают давление свыше 20 тонн. Требуют точной подготовки основания с использованием щебня и бетона. Диаметр обычно от 500 мм. Для монтажа нужна спецтехника.
Стальные трубы подходят для условий с нестабильными грунтами и высоким уровнем грунтовых вод. Необходима антикоррозийная обработка – оцинковка или покрытие битумом. Обеспечивают высокую прочность и долговечность. Рекомендуемый диаметр от 400 мм.
Асбестоцементные трубы используются на участках с низкой нагрузкой и стабильным грунтом. Обладают устойчивостью к химическому воздействию, но плохо переносят удары и вибрации. Диаметр от 300 мм. Монтаж требует ровного песчаного основания не менее 15 см толщиной.
Стеклопластиковые трубы комбинируют легкость и прочность, устойчивы к агрессивной среде и механическим нагрузкам до 15 тонн. Позволяют монтаж без тяжелой техники, при условии тщательной подготовки траншеи и равномерной засыпки. Диаметр от 400 мм.
Выбор материала должен базироваться на анализе нагрузки, характеристиках грунта и глубине укладки для обеспечения долговечности и надежности конструкции.
Как определить нужный диаметр трубы под заезд
Определение диаметра трубы для укладки в канаву под заезд зависит от нескольких параметров: расчетного объема воды, нагрузки на конструкцию и типа грунта. В первую очередь необходимо учитывать максимальный расход воды, который должна пропускать труба. Для небольших участков с минимальным водосбором обычно достаточно трубы диаметром от 200 до 300 мм.
Если площадь водосбора превышает 100 м² или в районе часто идут интенсивные дожди, следует выбирать трубы диаметром 300 мм и выше. При высокой нагрузке – например, если по заезду будут проезжать тяжелые транспортные средства – важно ориентироваться на прочностные характеристики трубы и выбирать материал с соответствующим классом нагрузки, а диаметр при этом может варьироваться в пределах 300-500 мм.
Диаметр также влияет на устойчивость к засорам: трубы меньшего диаметра быстрее забиваются, что ухудшает дренаж. Практически оптимальным считается диаметр 400 мм для стандартного заезда с умеренным водосбором и нагрузкой.
При нестандартных условиях – большом объеме воды, сложных грунтах или высоких нагрузках – рекомендуется провести расчет гидравлической пропускной способности с учетом скорости потока и площади поперечного сечения трубы. В этом случае лучше проконсультироваться с инженером или использовать специализированные программы для расчета диаметра.
Влияние глубины и ширины канавы на выбор трубы
Глубина канавы напрямую влияет на диаметр и прочность трубы. При глубине до 0,5 метра допустимы трубы диаметром от 110 мм, но при увеличении глубины до 1 метра рекомендуется диаметр не менее 160 мм. Если глубина превышает 1 метр, необходимы трубы диаметром от 200 мм с повышенной прочностью, чтобы выдерживать давление грунта и нагрузки от транспорта.
Ширина канавы определяет возможность монтажа трубы и необходимый запас для подсыпки и защиты. Узкая канава менее 0,3 метра ограничивает выбор трубы до 110–160 мм. При ширине от 0,3 до 0,5 метра возможна установка труб диаметром до 200 мм, а свыше 0,5 метра – трубы диаметром 200 мм и выше.
Недостаточная глубина при большой ширине канавы снижает эффективность отвода воды и требует установки труб с большим диаметром для компенсации низкого уклона. Оптимальный уклон трубы варьируется от 0,5% до 2%, что обеспечит самотечный сток без застоев.
При выборе трубы нужно учитывать совокупность глубины и ширины канавы, чтобы гарантировать надежность и долговечность конструкции. Трубы меньшего диаметра в глубоких и широких канавах могут привести к засорам и повреждениям, а слишком крупные трубы в узких и мелких канавах усложняют монтаж и требуют дополнительных затрат.
Пластиковые, металлические и бетонные трубы: сравнение
Пластиковые трубы (ПВХ, ПНД) отличаются легким весом и устойчивостью к коррозии. Они просты в монтаже благодаря небольшой массе и возможности стыковки с помощью раструбов или сварки. Пластик не подвержен разрушению от химических воздействий и не изменяет пропускную способность со временем. Однако при значительных механических нагрузках и прямом воздействии ультрафиолета пластиковые трубы могут трескаться и деформироваться. Для заездов рекомендуется выбирать трубы с усиленным стенками и толщиной не менее 4-6 мм.
Металлические трубы (стальные, оцинкованные) обладают высокой прочностью и выдерживают значительные нагрузки, что важно для мест с интенсивным движением транспорта. Они долговечны при правильной защите от коррозии, но требуют регулярного обслуживания и антикоррозийной обработки. Металлические трубы тяжелее пластиковых, что усложняет монтаж. Вода в металлических трубах может замерзать при низких температурах, что увеличивает риск повреждений. При укладке под заезд предпочтительнее использовать оцинкованные или покрытые антикоррозийным составом варианты.
Бетонные трубы отличаются высокой прочностью и долговечностью, устойчивы к сдавливающим нагрузкам грунта и воздействию механического веса. Они подходят для участков с тяжелым транспортом и высокой нагрузкой на покрытие. Монтаж бетонных труб требует специализированной техники из-за большого веса и громоздкости. Бетон пористый материал, поэтому возможна фильтрация воды через стенки, что стоит учитывать при выборе места установки. Для защиты от разрушения бетонные трубы обычно оснащают армированием.
Выбор между этими материалами зависит от нагрузки на участок, условий грунта и бюджета. Для умеренной нагрузки и простоты монтажа оптимален пластик. При интенсивном движении стоит рассматривать металлические или бетонные трубы с учетом подготовки основания и антикоррозийной защиты. Бетонные трубы эффективны при высокой статической нагрузке и долговременной эксплуатации, но требуют профессионального монтажа.
Как рассчитать нагрузку от автомобиля на трубу
Расчёт нагрузки начинается с определения полной массы автомобиля. Для легкового транспорта обычно берут массу от 1,5 до 2 тонн, для грузового – от 3 тонн и выше.
Основная формула для расчёта давления на трубу:
- Определите массу автомобиля M в килограммах.
- Учтите количество колёс N, на которые приходится нагрузка (обычно 4 для легкового авто, 6 и более для грузового).
- Вычислите площадь пятна контакта одного колеса с грунтом A в квадратных метрах. Обычно площадь от 0,015 до 0,04 м² в зависимости от типа шины и давления.
- Рассчитайте статическое давление на одно колесо по формуле:
P_стат = (M / N) / A (в кг/м²). - Для учёта динамических нагрузок умножьте давление на коэффициент K от 1,2 до 1,5:
P = P_стат × K
- Коэффициент 1,2 используют для медленного движения и ровного покрытия.
- Коэффициент 1,5 – для частых заездов с ускорениями или по неровной поверхности.
Рассчитанное давление P – это нагрузка, которую должна выдерживать труба вместе с засыпкой грунта.
При выборе трубы учитывайте:
- Тип материала (металл, ПВХ, полиэтилен).
- Толщину стенок – должна соответствовать нагрузке и стандартам.
- Глубину засыпки – минимум 30 см плотного грунта или песчано-гравийной смеси.
Правильный расчёт и подбор трубы обеспечит долговечность конструкции и безопасность заезда.
Нужны ли бетонные лотки и обсыпка при укладке трубы

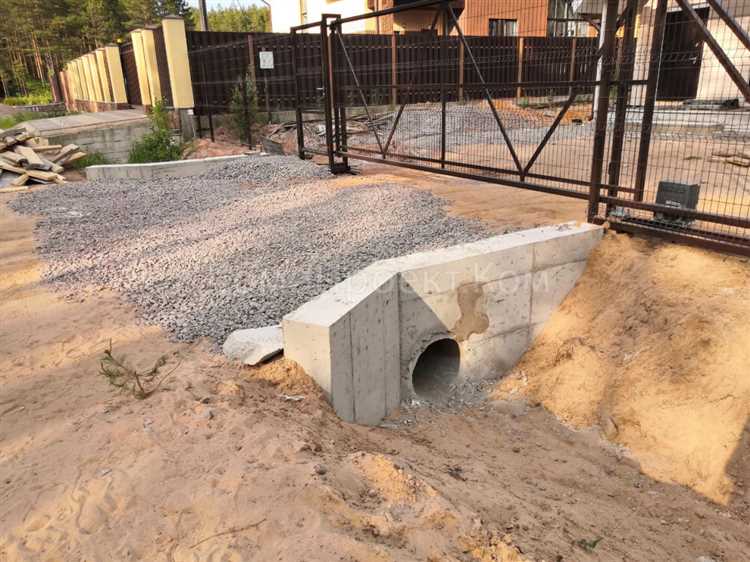

Бетонные лотки применяются для защиты труб в местах с высокой нагрузкой, особенно при заездах тяжёлой техники. Они обеспечивают равномерное распределение давления на конструкцию и предотвращают деформацию трубы.
Обсыпка трубы играет роль подушки и амортизатора, снижая риск повреждений от точечных нагрузок и подвижек грунта. Для обсыпки используют мелкозернистый песок или щебень фракции 5–20 мм.
- Если планируется проезд легковых автомобилей, бетонные лотки необязательны при условии качественной обсыпки и достаточной толщины грунтового слоя над трубой (не менее 30–40 см).
- При проезде грузового транспорта лотки рекомендуются для предотвращения прогиба и разрушения трубы, особенно при использовании пластиковых труб с меньшей прочностью.
- Толщина обсыпки вокруг трубы должна быть не менее 10–15 см с каждой стороны, а над трубой – от 30 см для равномерного распределения нагрузки.
Недостаточная обсыпка ведёт к образованию пустот и концентрации нагрузок, что ускоряет износ и разрушение трубы. Бетонные лотки и правильная обсыпка значительно увеличивают срок службы трубопровода под заездом.
Ошибки при выборе и укладке трубы под заезд
Недооценка нагрузки. Частая ошибка – выбор трубы с недостаточной прочностью. Для легковых автомобилей требуется труба, способная выдерживать не менее 3 тонн нагрузки, для грузовых – от 5 тонн и выше. Использование труб из тонкого пластика или неподходящих материалов приводит к деформации и разрушению под весом транспорта.
Неправильный диаметр трубы. Слишком узкая труба вызывает застой воды и засоры. Минимальный рекомендуемый диаметр для водоотвода под заезд – от 200 мм. При больших объемах воды или глубине канавы диаметр увеличивают до 300 мм и более.
Отсутствие грамотного основания. Укладка трубы без подушки из песка или щебня снижает её устойчивость и увеличивает риск смещения. Оптимальная толщина подушки – не менее 10 см с тщательной трамбовкой.
Игнорирование уклона. Отсутствие необходимого уклона в 0,5-2% по направлению стока вызывает застой воды и повышенную нагрузку на трубу. Уклон обеспечивается правильной подготовкой траншеи перед укладкой.
Недостаточная глубина укладки. Труба, проложенная слишком близко к поверхности, подвержена механическим повреждениям и промерзанию. Для заезда минимальная глубина – 50-70 см, с учетом типа грунта и климатических условий.
Отсутствие защиты от коррозии и ультрафиолета. Металлические трубы без антикоррозийного покрытия быстро ржавеют, а пластиковые – деформируются под воздействием солнечных лучей. Использование специализированных материалов или покрытий увеличит срок службы.
Нарушение герметичности стыков. Некачественное соединение приводит к подтеканию, вымыванию грунта и просадке трубы. Рекомендуется использовать раструбные или фланцевые соединения с уплотнителями, а также проверять герметичность после монтажа.
Отсутствие обратной засыпки и уплотнения. После укладки трубы грунт необходимо засыпать слоями с тщательным уплотнением. Пренебрежение этим шагом вызывает провалы и деформацию конструкции под нагрузкой.
Вопрос-ответ:
Какие виды труб подходят для укладки в канаву под заезд на участок?
Для укладки в канаву обычно используют трубы из полиэтилена (ПНД), ПВХ, металлические и бетонные трубы. Полиэтиленовые трубы устойчивы к коррозии и имеют долгий срок службы, а ПВХ — легкие и удобные для монтажа. Металлические трубы прочнее, но подвержены ржавчине, если не применять защитные покрытия. Бетонные трубы применяют при больших нагрузках и значительных диаметрах, однако они тяжелые и требуют специальной техники для установки.
Как правильно определить диаметр трубы для канавы под заезд?
Диаметр трубы выбирается исходя из объема воды, который должен пройти по канаве, и частоты осадков в регионе. Для небольших частных заездов обычно хватает труб диаметром 150-200 мм. Если участок расположен в зоне с интенсивным ливнем или канал должен пропускать значительный поток, стоит выбрать трубы диаметром от 300 мм и выше. Также важен расчет нагрузки от проезжающих машин, чтобы труба выдерживала вес без деформаций.
Нужно ли делать бетонную обсыпку вокруг трубы в канаве и для чего это необходимо?
Бетонная обсыпка вокруг трубы применяется для повышения прочности конструкции и защиты от деформаций при нагрузках, особенно если по заезду будет проезжать тяжелая техника. Она распределяет давление и предотвращает смещение трубы в грунте. Если нагрузка небольшая и грунт плотный, можно ограничиться песчаной или щебеночной подсыпкой, но бетонная обсыпка увеличивает надежность и срок службы трубопровода.
Какие ошибки чаще всего совершают при укладке трубы в канаву под заезд?
Распространенные ошибки — неправильный выбор диаметра трубы, недостаточный учет нагрузок от транспорта, отсутствие подготовки основания (например, недостаточно уплотненный грунт), и отсутствие защиты трубы от повреждений. Также иногда укладывают трубы без необходимого уклона для стока воды, что приводит к застою и быстрому засорению. Неправильный выбор материала трубы или недостаточная глубина заложения увеличивают риск поломок и снижают срок эксплуатации.
