Керамзит для чего используется в строительстве

Керамзит – это легкий искусственный заполнитель, изготовляемый путем обжига глинистых пород при температуре от 1100 до 1300 °C. Его плотность варьируется от 300 до 650 кг/м³, что делает материал востребованным для облегчения конструкций и улучшения теплоизоляции. Керамзит обладает пористой структурой с закрытыми ячейками, что снижает водопоглощение до 15–20% и обеспечивает высокую морозостойкость – более 50 циклов заморозки-оттаивания.

Основное применение керамзита в строительстве – в качестве наполнителя для легких бетонов, которые используются в малоэтажном и многоквартирном строительстве. Конструкции с керамзитобетоном демонстрируют пониженную теплопроводность – в среднем 0,12–0,15 Вт/(м·К), что позволяет уменьшить толщину утеплителя в стенах и перекрытиях без потери энергоэффективности здания.

Керамзит также применяют для устройства звукоизоляционных и дренажных слоев. В кровельных пирогах и утеплении полов его используют для повышения шумоизоляции и предотвращения образования конденсата. Высокая огнестойкость керамзита (выдерживает температуры до 1200 °C) обеспечивает дополнительную безопасность конструкций, что особенно важно при проектировании общественных и производственных зданий.

Какие виды керамзита используются для строительных работ

Керамзит классифицируют по размеру фракций, плотности и области применения. Для строительных целей применяются следующие основные виды:

• Мелкий керамзит – фракция 5–10 мм. Используется для легких стяжек, звукоизоляции и теплоизоляции полов, а также для засыпки пустот в конструкциях. Обеспечивает хорошую теплоизоляцию при минимальном весе.
• Средний керамзит – фракция 10–20 мм. Наиболее универсален в строительстве, применяется в утеплении стен, перекрытий, при производстве легких бетонов и кладочных растворов с улучшенными теплоизоляционными свойствами.
• Крупный керамзит – фракция 20–40 мм. Применяется для создания крупнозернистых легких бетонных блоков и панелей, а также в качестве засыпки для фундамента и обратной засыпки котлованов с целью снижения нагрузки на грунт.

Помимо фракционного деления, керамзит бывает:

1. Строительный керамзит – фракции от 5 до 40 мм с плотностью от 300 до 700 кг/м³, предназначенный для приготовления легких бетонов и теплоизоляционных материалов.

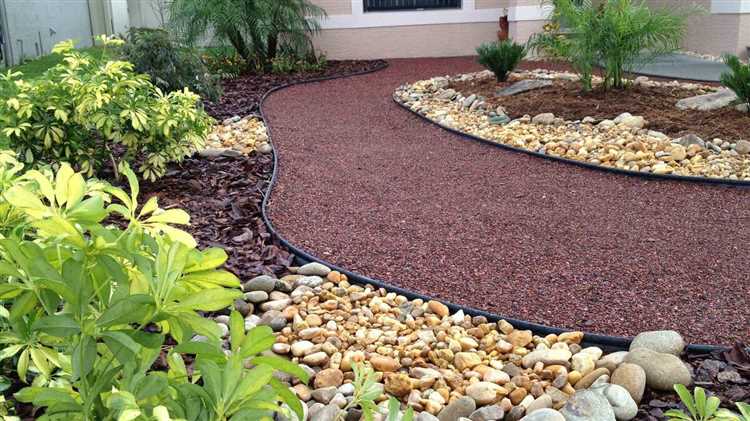

2. Декоративный керамзит – мелкозернистый, с улучшенной формой гранул, используется для облицовки и ландшафтного дизайна.
3. Высокопрочный керамзит – имеет плотность выше 700 кг/м³, применяется в конструкционных бетонах, где требуется повышенная прочность при сохранении облегченного веса.

При выборе вида керамзита для строительных работ важно учитывать:

• Тип конструкции (несущая или теплоизоляционная).
• Требования к прочности и плотности материала.
• Условия эксплуатации (влажность, морозостойкость).

Оптимальная фракция и плотность керамзита существенно влияют на свойства конечного строительного материала, поэтому точное соблюдение технических требований обеспечивает долговечность и энергоэффективность зданий.

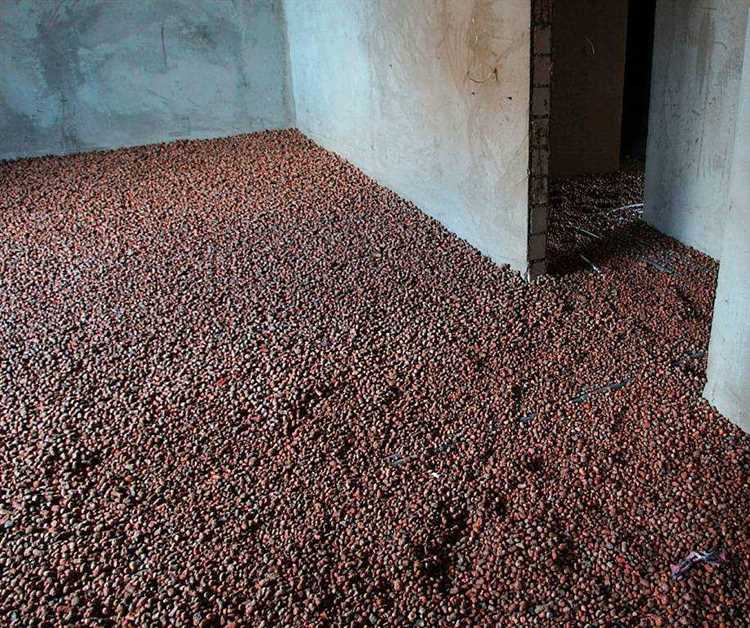

Как выбрать керамзит для утепления стен и перекрытий

При выборе керамзита для утепления важно учитывать размер фракции, плотность и теплопроводность материала, чтобы обеспечить оптимальную теплоизоляцию и долговечность конструкции.

• Фракция керамзита: для утепления стен чаще всего используется керамзит с фракцией 5–10 мм или 10–20 мм. Более крупные зерна (20–40 мм) подходят для заполнения межэтажных перекрытий и плоских крыш, где важна минимизация веса и улучшение звукоизоляции.
• Плотность и объемный вес: для утепления стен выбирают легкие сорта с плотностью от 200 до 400 кг/м³. Это снижает нагрузку на фундамент и конструкцию, сохраняя при этом хорошие теплоизоляционные свойства.
• Теплопроводность: оптимальные значения теплопроводности керамзита для утепления варьируются от 0,08 до 0,12 Вт/(м·К). Более низкое значение улучшает теплоизоляцию и снижает теплопотери.

Перед укладкой необходимо учитывать влажность керамзита: влажный материал снижает изоляционные свойства и увеличивает нагрузку. Рекомендуется использовать сухой или предварительно просушенный керамзит.

Для перекрытий важен не только теплоизоляционный эффект, но и прочность слоя. В этом случае выбирают керамзит с повышенной плотностью (до 500 кг/м³) и фракцией 10–20 мм для равномерного распределения нагрузки.

• При утеплении стен применяют засыпку слоем от 10 до 30 см в зависимости от климатической зоны и требуемого сопротивления теплопередаче.
• Для межэтажных перекрытий толщина слоя керамзита обычно составляет 10–15 см, что обеспечивает хорошую звуко- и теплоизоляцию без значительного увеличения веса конструкции.

Важно выбирать керамзит с низким содержанием пыли и мелких фракций, чтобы исключить образование мостиков холода и обеспечить равномерное распределение утеплителя.

Заключительный этап – проверка сертификатов качества и соответствия заявленным характеристикам производителя для гарантии долгосрочной эксплуатации и безопасности утеплённой конструкции.

Применение керамзита в устройстве облегчённых бетонных смесей

Керамзит используется в качестве заполнителя в облегчённых бетонных смесях для снижения плотности и повышения теплоизоляционных свойств. Его пористая структура обеспечивает значительное уменьшение удельного веса бетона при сохранении достаточной прочности для конструктивных элементов.

Оптимальная фракция керамзита для бетонных смесей варьируется от 5 до 20 мм. При использовании мелких фракций (<5 мм) снижается прочность, а при крупных (>20 мм) ухудшается однородность смеси и увеличивается расход цемента.

Соотношение цемента к керамзиту зависит от требований к прочности и плотности конечного продукта. Обычно соотношение заполнитель:цемент составляет от 4:1 до 6:1 по массе. Для обеспечения необходимой прочности рекомендуется использовать цемент марки не ниже М400.

Введение керамзита снижает теплопроводность бетона в среднем до 0,12-0,16 Вт/(м·К), что значительно улучшает теплоизоляционные характеристики конструкций.

Для улучшения адгезии между цементным камнем и керамзитом рекомендуется предварительно увлажнять керамзит перед замесом. Это предотвращает избыточное впитывание влаги и обеспечивает равномерное затвердевание бетона.

При замешивании важно контролировать водоцементное отношение (W/C), так как избыток воды снижает прочность, а недостаток ухудшает подвижность смеси. Оптимальное значение W/C для облегчённых бетонов с керамзитом составляет 0,45–0,55.

Использование керамзита позволяет получить бетон с плотностью 900–1600 кг/м³, что подходит для теплоизоляционных стен, межэтажных перекрытий и ненесущих конструкций.

Для контроля качества рекомендуется проводить испытания на прочность сжатия через 28 суток, а также измерять теплопроводность готовых образцов.

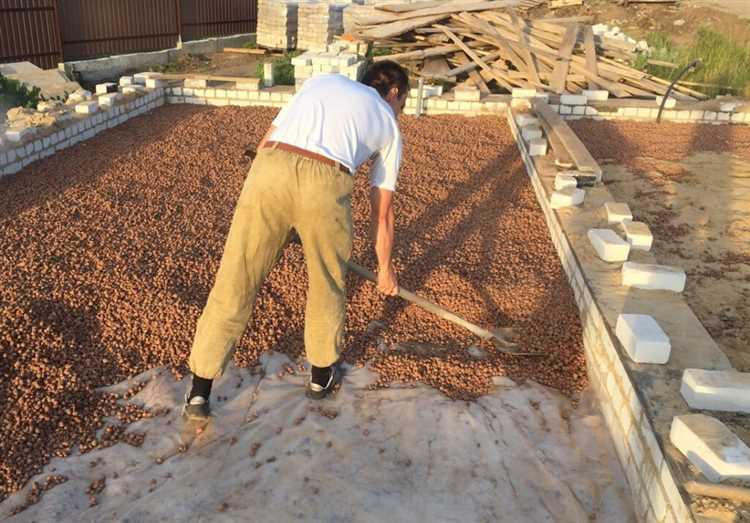

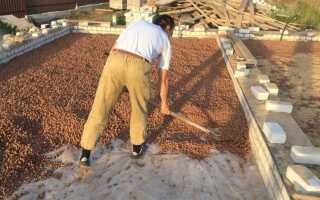

Использование керамзита для дренажа и водоотведения на стройплощадке

Керамзит обладает высокой пористостью и малой плотностью, что делает его эффективным материалом для организации дренажных систем на строительных объектах. Его зернистая структура обеспечивает свободный проход воды, предотвращая застой и накопление влаги в грунте.

Для дренажа обычно применяют фракции керамзита размером от 10 до 20 мм, что оптимально для создания слоев с хорошей фильтрацией и пропускной способностью. Толщина дренажного слоя варьируется от 20 до 50 см в зависимости от типа грунта и уровня грунтовых вод.

При устройстве дренажных подушек керамзит укладывают под фундамент или вокруг строений, обеспечивая отвод поверхностных и грунтовых вод. Рекомендуется укладывать керамзит с геотекстилем, который препятствует проникновению мелких частиц грунта и засорению дренажного слоя.

Водоотведение с использованием керамзита позволяет снизить давление влаги на конструкции, минимизируя риск деформаций и разрушений. В сравнении с гравием керамзит легче и обладает лучшей теплоизоляцией, что актуально при прокладке дренажа в холодных климатических зонах.

Особое внимание следует уделять равномерному распределению керамзита при укладке и обеспечению уклона дренажных каналов не менее 1-2%, чтобы исключить застой воды. Для эффективного отвода избыточной влаги система должна предусматривать выход воды в накопители или естественные водоемы.

В целом, применение керамзита в дренажных системах на стройплощадке обеспечивает долговечность конструкции, улучшает микроклимат грунта и снижает затраты на обслуживание гидротехнических элементов.

Характеристики теплопроводности и влияния на микроклимат зданий

Керамзит обладает низким коэффициентом теплопроводности, варьирующимся в диапазоне 0,08–0,15 Вт/(м·К) в зависимости от фракции и плотности. Это значительно ниже показателей традиционных заполнителей бетона и кирпича, что обеспечивает улучшенную теплоизоляцию конструкций с использованием керамзита.

Пористая структура гранул керамзита создаёт многочисленные воздушные камеры, способствующие задержке теплового потока. При толщине слоя утеплителя из керамзита 200 мм можно достичь теплопередачи, соответствующей нормативам для жилых зданий с эффективной теплозащитой.

Использование керамзита в составе облегчённых бетонных смесей или как утеплительный заполнитель в межстеновых пустотах позволяет снизить теплопотери через ограждающие конструкции на 20-30% по сравнению с обычными материалами.

Влияние керамзита на микроклимат зданий выражается в стабилизации внутренней температуры за счёт его теплоёмкости и способности аккумулировать тепло. Это уменьшает резкие перепады температур внутри помещений и снижает нагрузку на системы отопления и кондиционирования.

Кроме того, керамзит обладает гигроскопичными свойствами, регулируя влажность воздуха в помещениях. Он поглощает избыточную влагу и возвращает её при снижении влажности, создавая комфортный и здоровый микроклимат без риска образования плесени.

При проектировании зданий с применением керамзита рекомендуется учитывать его плотность и размер гранул для оптимального баланса теплопроводности и прочностных характеристик. Для максимального утепляющего эффекта стоит использовать керамзит с плотностью 250-400 кг/м³.

Применение керамзита в фасадных и кровельных системах способствует снижению энергозатрат на отопление до 15-25% и повышению устойчивости зданий к температурным воздействиям, что особенно важно в регионах с резко континентальным климатом.

Особенности прочности и долговечности строительных конструкций с керамзитом

Керамзитобетон отличается стабильными прочностными характеристиками при относительно низкой плотности. В среднем прочность на сжатие варьируется от 2,5 до 7,5 МПа для теплоизоляционных марок и достигает 25–30 МПа для конструкционно-теплоизоляционных смесей. Это позволяет использовать материал не только в ограждающих, но и в несущих элементах зданий малоэтажного и средней этажности строительства.

Микроструктура керамзитовых гранул обеспечивает высокую адгезию с цементным камнем, что увеличивает монолитность материала и снижает риск образования трещин при усадке. За счёт пористости внутренней структуры достигается компенсация термических деформаций, особенно при перепадах температуры, что существенно повышает долговечность конструкций в климатических условиях с выраженными сезонными изменениями.

Керамзитобетон обладает низким водопоглощением в пределах 8–12 % по массе, что положительно влияет на его устойчивость к морозу. Испытания показывают, что прочностные характеристики материала сохраняются даже после 50 и более циклов замораживания и оттаивания. Это особенно важно для элементов наружных стен, чердачных и цокольных перекрытий.

В условиях высокой влажности керамзит демонстрирует устойчивость к биологической коррозии. Отсутствие органических включений предотвращает развитие плесени и грибка в толще материала, что критично при эксплуатации в вентилируемых фасадах и мокрых зонах зданий.

При проектировании несущих элементов рекомендуется использовать марки керамзитобетона не ниже D1000 и B7.5. Для повышения долговечности необходимо строго соблюдать требования по влажности гранул перед введением в смесь – содержание воды не должно превышать 10 % от массы сухого керамзита.

Правильно подобранный состав керамзитобетона в сочетании с армированием и соблюдением технологии укладки обеспечивает срок службы строительных конструкций не менее 50 лет без существенных изменений прочностных параметров.

Правила подготовки и хранения керамзита перед использованием

Перед применением керамзита в строительных работах важно провести его сортировку по фракциям. Частицы с диаметром менее 5 мм используют преимущественно для утепления, тогда как крупные гранулы от 10 до 20 мм – для легких бетонных смесей и дренажа. Использование неподходящей фракции снижает эффективность и прочностные характеристики готовых конструкций.

Хранить керамзит следует в закрытых, сухих помещениях или под навесами, исключающими прямое попадание осадков. Материал активно впитывает влагу, и при повышенной влажности его теплоизоляционные свойства резко ухудшаются. Допустимая влажность при хранении – не более 10%. При превышении этого значения перед использованием необходимо выполнить естественную или искусственную сушку.

При длительном хранении на открытых площадках следует использовать полиэтиленовую плёнку или геотекстиль для защиты от влаги и загрязнений. Не допускается контакт керамзита с почвой – он должен находиться на деревянных поддонах или бетонных основаниях. Прямое соприкосновение с грунтом способствует загрязнению и нарушению зерновой структуры.

Перед загрузкой в смесь керамзит рекомендуется просеять для удаления пыли и случайных включений. Если планируется использование во влажных средах, необходимо проверить материал на наличие растрескавшихся гранул: такие частицы подвержены разрушению и не обеспечивают необходимую стабильность в составе раствора.

Подготовка керамзита для заливки в бетонные смеси может включать его предварительное увлажнение. Это предотвращает быстрое всасывание воды из цементного раствора и способствует равномерному твердения бетона. При этом увлажнение проводится за 6–8 часов до замешивания, чтобы гранулы набрали необходимое количество влаги, не превышая водонасыщение.

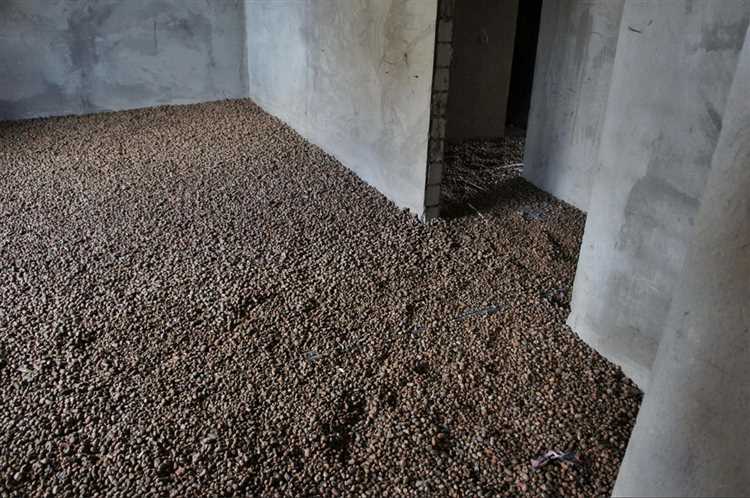

Влияние гранул керамзита на звукоизоляцию помещений

Керамзитовые гранулы обладают выраженными звукоизоляционными свойствами благодаря своей пористой структуре. В отличие от плотных материалов, керамзит эффективно поглощает воздушные и ударные шумы за счёт множественных внутренних воздушных полостей. Это особенно важно при обустройстве межэтажных перекрытий, полов и перегородок в жилых и общественных зданиях.

Гранулы фракцией от 5 до 20 мм обеспечивают оптимальный баланс между плотностью слоя и его звукопоглощающей способностью. При укладке в толщину не менее 5 см керамзит снижает уровень шума до 50%, что подтверждается испытаниями в диапазоне частот 100–4000 Гц. Наибольшая эффективность достигается при засыпке гранул в сухую стяжку с последующим покрытием звукоизолирующим слоем (например, гипсоволокнистыми плитами).

Для максимального результата важно исключить пустоты и неравномерность слоя. Наличие щелей снижает эффективность изоляции, особенно по периметру конструкции. Рекомендуется использовать керамзит с одинаковой фракцией и минимальным содержанием пыли – это предотвращает оседание и образование мостиков звука.

В каркасных перегородках керамзит применяется как засыпной звукоизолятор между гипсокартонными листами. Такая конструкция гасит звуковые колебания за счёт рассеивания энергии в объёме материала. Особенно это актуально при толщине заполнения от 10 см и использовании гранул средней фракции (10–14 мм).

Керамзит не только снижает уровень шума, но и сохраняет звукоизоляционные свойства в течение десятилетий, не подвергаясь деформации или усадке. Он устойчив к влаге и не теряет объём при изменении температуры, что делает его надёжным решением для звукоизоляции без применения синтетических наполнителей.

Вопрос-ответ:

Можно ли использовать керамзит в качестве утеплителя для чердачного перекрытия?

Да, керамзит широко применяют для утепления чердачных перекрытий. Он не подвержен гниению, устойчив к влаге и имеет низкую теплопроводность. Перед засыпкой рекомендуется уложить пароизоляционную пленку, а затем равномерно распределить слой керамзита толщиной не менее 10 см. Дополнительное покрытие, например, досками или фанерой, может предотвратить пылеобразование и улучшить эксплуатационные характеристики перекрытия.

Чем отличается керамзит разной фракции и как выбрать подходящий?

Фракция керамзита — это размер гранул. Мелкие (5–10 мм) лучше подходят для теплоизоляции стен, полов и кровли. Средние (10–20 мм) применяют при устройстве стяжек и сухих засыпок. Крупные гранулы (20–40 мм) часто используются в дренажных системах или в легком бетоне. Выбор зависит от задачи: для звукоизоляции полов, например, подходит смесь фракций, которая плотнее укладывается и снижает звукопередачу.

Можно ли использовать керамзит повторно после демонтажа конструкции?

Да, керамзит допускается к повторному использованию, если он не повреждён механически и не загрязнён строительными смесями. Перед повторной засыпкой его желательно просеять и просушить. Повторное применение особенно актуально в теплоизоляционных слоях, сухих стяжках и в качестве засыпки на плоских кровлях.

Как керамзит влияет на звукоизоляцию помещения?

Керамзит обладает пористой структурой, которая поглощает звуковые волны. Это особенно заметно при устройстве полов по лагам или при создании сухих стяжек. В сочетании с другими звукоизолирующими материалами он значительно снижает уровень воздушного и ударного шума. Эффективность зависит от толщины слоя и плотности засыпки: чем больше гранул и плотнее укладка, тем лучше звукоизоляция.

Можно ли использовать керамзит как добавку в бетон при строительстве несущих конструкций?

Керамзит можно добавлять в бетон, если требуется облегчённый материал с пониженной теплопроводностью. Однако для несущих конструкций его применение ограничено, так как прочность легких бетонов с керамзитом ниже, чем у традиционных. Такие смеси используют для стен, перегородок и плит перекрытия с умеренной нагрузкой. Для несущих элементов лучше использовать армирование и тщательно контролировать состав.
