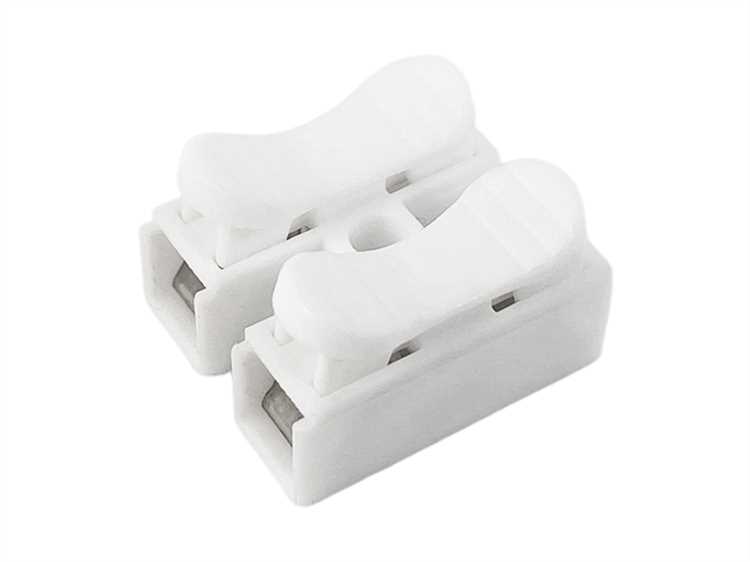

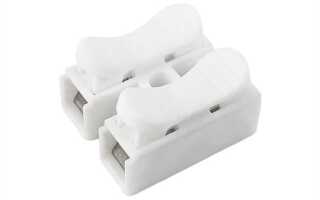

Прозрачные самозажимные клеммы используются при монтаже электропроводки для быстрого и надежного соединения одножильных и многожильных проводов без применения инструмента. Конструкция таких клемм позволяет контролировать качество контакта визуально благодаря прозрачному корпусу из поликарбоната. Это особенно важно при выполнении работ в распределительных коробках и в труднодоступных местах.
Перед установкой необходимо определить тип проводов: медные или алюминиевые, одножильные или многожильные. Самозажимные клеммы подходят преимущественно для медных проводов. Допустимое сечение провода указывается на корпусе изделия – чаще всего это диапазон от 0,5 до 2,5 мм² для осветительных цепей и от 1,5 до 4 мм² для розеточных линий. Несоблюдение этих параметров приводит к перегреву соединения и потере контакта.
Монтаж начинается с зачистки изоляции. Для надежной фиксации длина оголенного конца должна составлять 10–12 мм. Важно избегать повреждения жил при зачистке. После этого провод вставляется в зажим до упора. Усилие должно быть ощутимым – это признак того, что внутренняя пружина клеммы надежно зафиксировала жилу. Если контакт выполнен правильно, жила будет видна сквозь корпус, а клемма не будет иметь люфта.
Использование таких клемм допустимо только в пределах токовых и температурных характеристик, указанных производителем. Запрещено повторно использовать изделие, если его конструкция не предусматривает многоразовое применение. Также не допускается соединение алюминиевых и медных проводов в одной клемме без применения переходников – это приводит к электрохимической коррозии и разрушению контакта.

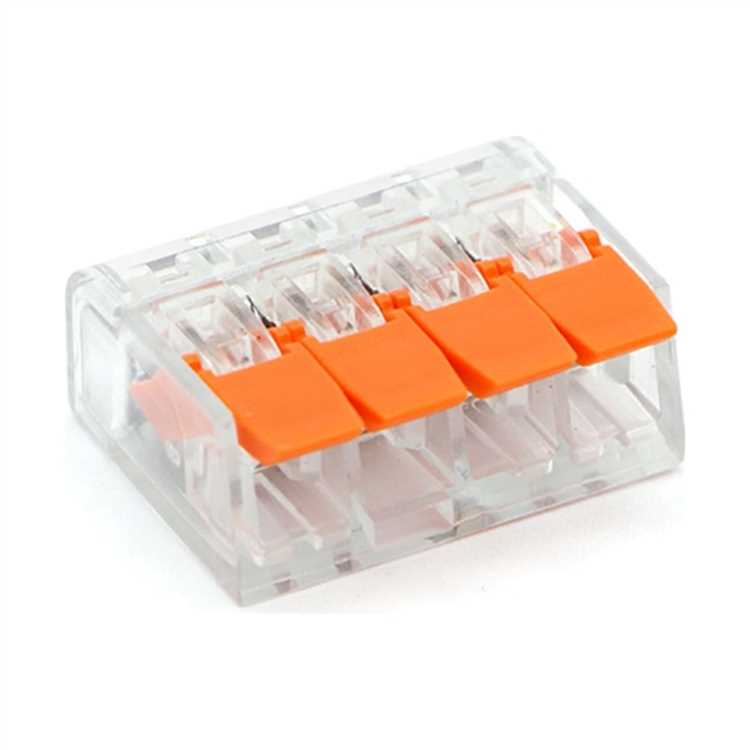

Подбор сечения провода для самозажимной клеммы
Корректный выбор сечения провода критически важен для надежного контакта в самозажимной клемме и предотвращения перегрева соединения. Несоответствие размеров приводит к плохому зажиму, повышенному сопротивлению и риску повреждения изоляции.
Производители указывают допустимые диапазоны сечений для каждой модели клеммы. Например, большинство прозрачных клемм рассчитаны на подключение одножильных и многожильных проводов сечением от 0,5 до 4 мм². Превышение этих значений недопустимо – вставка слишком толстого провода приводит к заклиниванию механизма или деформации корпуса.
При подборе сечения следует учитывать не только физическую совместимость с клеммой, но и рабочий ток линии. Примерные ориентиры:
- 0,75 мм² – для освещения и цепей с током до 6 А
- 1,5 мм² – для розеток и нагрузки до 10 А
- 2,5 мм² – для розеток с высокой нагрузкой (до 16 А)
- 4 мм² – для вводов и мощных потребителей
При использовании многожильного кабеля рекомендуется предварительная обработка наконечником (НШВИ), особенно при подключении в модели, рассчитанные преимущественно на моножилу. Это исключает распушивание жил и обеспечивает надежный контакт по всей площади зажима.
Категорически не допускается использование проводов с повреждённой изоляцией или следами коррозии. Зажим должен охватывать чистый, ровно обрезанный участок проводника без механических дефектов.
Для критических соединений (нагрузка свыше 10 А, ответственные цепи) следует ориентироваться на максимальное сечение, поддерживаемое конкретной моделью клеммы, и проводить предварительную проверку усилия зажима вручную после монтажа.
Как правильно подготовить провод перед вставкой
Зачистите провод на длину 10–12 мм, ориентируясь на размеры, указанные в инструкции к клемме. Используйте стриппер с подходящим диаметром, чтобы не повредить жилу. Нельзя снимать изоляцию ножом без ограничителя глубины.
Для многожильных проводов аккуратно скрутите жилы по направлению их заводской скрутки. Распушенные концы ухудшают контакт и могут вызвать короткое замыкание.
Проверяйте срез жилы – он должен быть ровным, без задиров и повреждений. Если жила повреждена, зачистите участок заново.
Не наносите лужение, пасты или смазки на провод – они ухудшают зажим и снижают надёжность контакта.
Перед вставкой убедитесь, что провод входит в клемму до упора без чрезмерного усилия. Если провод не проходит, проверьте длину зачистки и состояние жилы.
Ввод провода в клемму без повреждений изоляции
Перед вводом провода в прозрачную самозажимную клемму необходимо обеспечить точное соответствие диаметра оголённой жилы размеру зажима. Оголённая часть не должна превышать длину контактного гнезда клеммы, чтобы избежать контакта жилы с элементами корпуса или внешними поверхностями.
Важно использовать инструмент для аккуратной зачистки изоляции: специализированный стриппер с ограничителем длины оголённой части обеспечит ровный срез без задиров и повреждений жилы.
Провод вводится в клемму строго по оси контакта, без наклона и избыточного усилия. Если наблюдается сопротивление при вставке, необходимо проверить правильность зачистки и целостность жилы.
Зажим в клемме фиксирует провод без дополнительного повреждения изоляционного слоя. Ни в коем случае не допускается ввод провода с надломами жилы, скрутками или коррозией, так как это снижает надёжность соединения и увеличивает риск окисления.
После установки провода в клемму необходимо визуально проверить отсутствие оголённых участков вне зоны контакта и отсутствие повреждений изоляции на входе в клемму.

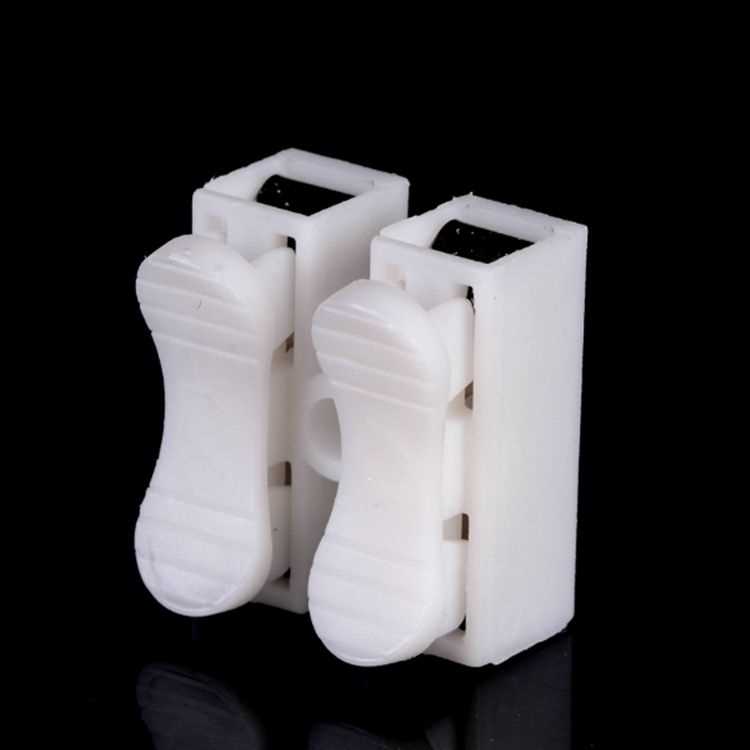

Фиксация провода в клемме до щелчка
Для правильной фиксации провода в прозрачной самозажимной клемме необходимо вставить подготовленный провод ровно и без перекосов в соответствующее отверстие клеммы. Важно, чтобы оголённая часть провода полностью вошла в контактную зону, а изоляция осталась снаружи, предотвращая повреждения.
После установки провода аккуратно нажмите на фиксатор клеммы до характерного щелчка. Щелчок сигнализирует о том, что зажим сработал и контакт установлен надежно. Если щелчка не последовало, следует проверить положение провода – возможно, он недостаточно глубоко вставлен или перекручен.
Таблица основных ошибок при фиксации провода до щелчка и их последствий:
| Ошибка | Описание | Последствия |
|---|---|---|
| Неполное введение провода | Провод не заходит до упора в контакт | Плохой контакт, возможный нагрев и обрыв |
| Повреждение изоляции | Оголённая часть выходит за пределы контактной зоны | Короткое замыкание, снижение безопасности |
| Отсутствие щелчка | Фиксатор не зафиксировал провод | Провод может выпадать, контакт нестабилен |
Для контроля качества фиксации после щелчка рекомендуется слегка потянуть провод – он должен оставаться неподвижным. В случае люфта процесс установки повторить с проверкой правильности подготовки провода.
Проверка прочности соединения после установки
После установки прозрачной самозажимной клеммы необходимо провести контроль прочности контакта. Для этого возьмите за провод и осторожно потяните с усилием, соответствующим рабочим условиям – обычно это 5–10 Н (ньютонов) для проводов сечением до 2,5 мм². Отсутствие люфта и скольжения провода внутри клеммы свидетельствует о надежном закреплении.
Визуально осмотрите место соединения через прозрачный корпус: контакты должны плотно охватывать жилу без видимых зазоров. Наличие зазубрин или следов повреждений жилы указывает на неправильную установку или использование неподходящего сечения провода.
Если возможно, измерьте сопротивление контакта мультиметром в режиме омметра. Допустимые значения сопротивления не должны превышать 0,1 Ом для одного соединения, что гарантирует минимальные потери и отсутствие перегрева.
При проверке вибрационной устойчивости рекомендуется слегка покачать провод в клемме, имитируя эксплуатационные нагрузки. Отсутствие изменения положения жилы и сохранение контакта без ослабления обеспечивает долговечность соединения.
Если после проверки выявлены дефекты, необходимо повторно демонтировать и заново установить провод с соблюдением технологии. Игнорирование контроля приводит к повышенному риску короткого замыкания и отказа цепи.

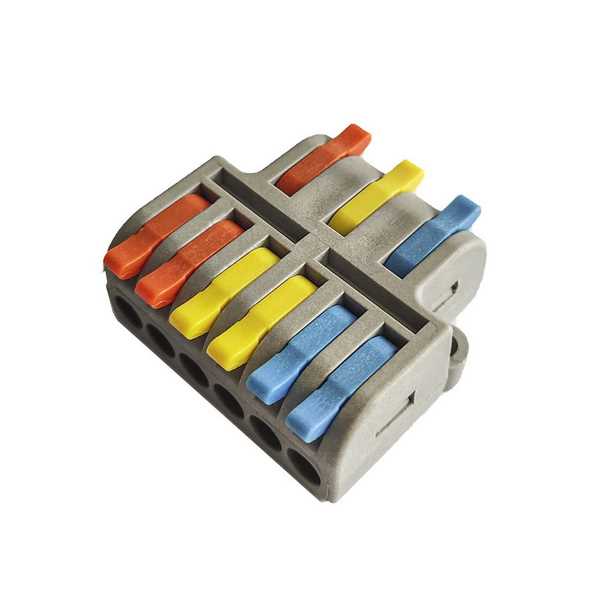

Удаление провода из клеммы без инструмента
Для извлечения провода из прозрачной самозажимной клеммы без использования дополнительных инструментов необходимо соблюдать последовательность действий, обеспечивающую сохранность как клеммы, так и провода.
- Удерживая клемму в одной руке, пальцами другой руки аккуратно возьмите провод у основания входа в клемму.
- Легким движением тяните провод вдоль оси клеммы назад, избегая резких рывков, чтобы не повредить контактный элемент.
- Если провод не выходит свободно, попробуйте слегка покачивать его из стороны в сторону, создавая минимальные колебания для ослабления зажима.
- Следите, чтобы не было перекручивания провода, так как это увеличит сопротивление извлечению и может повредить жилы.
В случае когда провод фиксируется слишком плотно и не поддается простому вытягиванию, рекомендуются следующие приемы:
- Надавите пальцем на фиксирующую лепестковую пластину внутри клеммы через прозрачный корпус, чтобы ослабить зажим.
- Одновременно вытягивайте провод, поддерживая давление на фиксатор для освобождения жилы.
После удаления провода убедитесь в целостности изоляции и жил, чтобы предотвратить плохой контакт при повторной установке.
Особенности крепления многожильных и одножильных проводов
При работе с одножильными проводами достаточно обжать жилу плотно и ровно, чтобы обеспечить надежный контакт без повреждений. Изоляция не должна попадать внутрь клеммы, а сам провод должен входить до упора, фиксируясь зажимом без люфтов.
Многожильные провода требуют дополнительной подготовки – концы жил необходимо аккуратно сплести или использовать опрессовочные гильзы, чтобы избежать расслоения и осыпания проводников внутри клеммы. В противном случае контакт ухудшится, и возможен нагрев соединения.
При вставке многожильного провода важно равномерно распределить жилы, не оставляя торчащих нитей за пределами зажима. В клеммах с прозрачным корпусом это легко контролируется визуально. Провод нужно вводить строго по центру клеммы для равномерного зажима.
Слишком толстая жила одножильного провода может не пройти в стандартный зажим, что приведет к повреждению изоляции или слабому контакту. Для многожильных проводов необходимо подобрать клемму, рассчитанную на соответствующее сечение и количество жил.
При необходимости многожильный провод можно предварительно обжать или залудить, чтобы улучшить контакт и предотвратить окисление, что особенно важно в условиях вибраций или повышенной влажности.

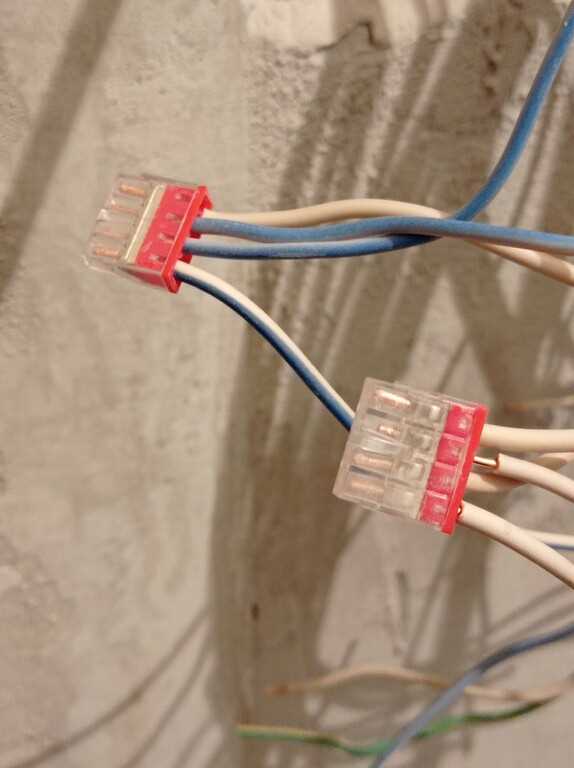

Применение клемм в распределительных коробках
Прозрачные самозажимные клеммы обеспечивают надежное и быстое соединение проводов в распределительных коробках, упрощая монтаж и обслуживание электропроводки.
Для монтажа клемм в коробке необходимо учитывать сечение проводов – стандартные прозрачные клеммы рассчитаны на жилы сечением от 0,5 до 2,5 мм². При работе с многожильными проводами важно тщательно расправить жилы, чтобы избежать плохого контакта и перегрева.
Устанавливать клеммы в распределительной коробке рекомендуется на ровной поверхности без механических напряжений. Следует избегать чрезмерного скручивания проводов внутри клеммы, чтобы сохранить целостность жил и обеспечить максимальную площадь контакта.
Использование прозрачных клемм позволяет визуально контролировать правильность установки жил, что снижает риск ошибок при монтаже и последующем техническом обслуживании.
При группировке нескольких клемм в коробке необходимо оставить свободное пространство для доступа и проверки соединений, а также учитывать теплоотвод, чтобы избежать перегрева при высоких токах.
Для увеличения надежности соединения рекомендуется применять клеммы с пружинным механизмом, обеспечивающим постоянное давление на провод и предотвращающим ослабление контакта при вибрациях и тепловом расширении.
Вопрос-ответ:
Как правильно подготовить провод перед установкой в прозрачную самозажимную клемму?
Для надежного соединения необходимо зачистить конец провода на длину, соответствующую глубине посадочного отверстия клеммы — обычно 7-10 мм. Изоляция должна быть удалена аккуратно, чтобы не повредить жилу. Если провод многожильный, жилы стоит скрутить плотно и ровно, чтобы они не распадались при вставке. Нельзя допускать перегибов и повреждений жилы — это снижает качество контакта и увеличивает риск окисления.
Можно ли использовать прозрачные самозажимные клеммы для соединения проводов разного сечения?
Да, многие модели рассчитаны на работу с проводами разного сечения, но важно учитывать рекомендуемый диапазон производителя. Обычно такие клеммы подходят для проводов от 0,5 мм² до 2,5 мм². Если разница в сечениях слишком велика, контакт может быть ненадежным — тонкий провод может не зафиксироваться должным образом, а толстый — не войти полностью. Рекомендуется подбирать клемму с соответствующим диапазоном или использовать переходные элементы.
Как проверить, что провод надежно зафиксирован в прозрачной самозажимной клемме?
После установки провода в клемму необходимо слегка потянуть его рукой, чтобы убедиться, что он не выскальзывает. Клемма должна «щелкнуть» при правильной фиксации — это означает, что зажим защелкнулся на жиле. Визуально можно проверить, что оголенная часть провода не выступает за пределы корпуса клеммы и не повреждена. Если используется тестер, сопротивление контакта должно быть минимальным, без скачков.
Можно ли многократно вставлять и вынимать провод из прозрачной самозажимной клеммы без потери надежности соединения?
Повторные подключения возможны, но с каждым циклом фиксации зажим постепенно теряет упругость и крепость захвата. После нескольких таких операций качество контакта может ухудшиться, что ведет к повышенному сопротивлению и нагреву. Для ответственных соединений рекомендуется использовать новую клемму, особенно если провод приходится часто менять. Если необходимость в замене высокая, лучше выбрать специализированные клеммы с возможностью многократного монтажа.
