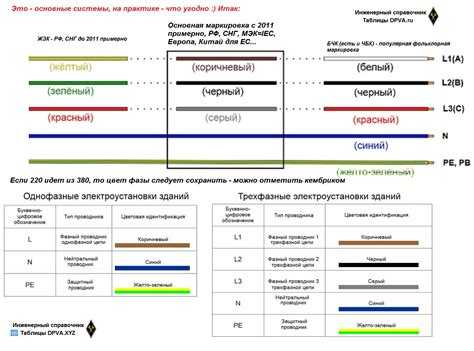

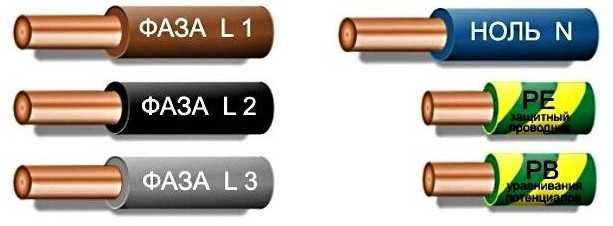

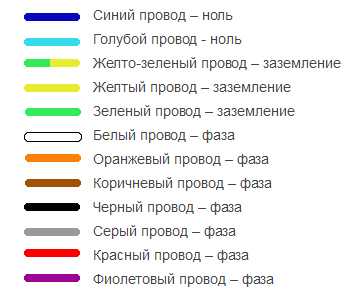

Цветовая маркировка проводников в трехфазной электросети играет критически важную роль для обеспечения безопасности и точности при выполнении электромонтажных работ. Согласно требованиям ГОСТ Р 50462 и актуальным положениям ПУЭ (Правила устройства электроустановок), нулевой рабочий проводник (N) в сетях переменного тока должен иметь строго определённый цвет.
В трехфазной системе нулевой провод всегда маркируется синим цветом. Эта унификация применяется для того, чтобы исключить ошибки при подключении оборудования, диагностике неисправностей и техническом обслуживании. Использование иного цвета для нуля может привести к путанице с фазными или защитными проводниками, что потенциально опасно.
Важно отличать нулевой рабочий провод (N) от защитного (PE). Последний по стандарту должен иметь жёлто-зелёную окраску. Комбинированный PEN-проводник (совмещённый нулевой и защитный) обозначается жёлто-зелёным цветом с синими концами, что позволяет сразу идентифицировать его особый статус в сети.
При проектировании и монтаже электросетей обязательна проверка соответствия цветовой схемы существующим нормативам. Особенно это актуально в старых зданиях, где может использоваться устаревшая маркировка. В таких случаях рекомендуется проводить полную перекоммутацию или, как минимум, четкую идентификацию всех проводников с использованием кабельных маркеров.
Как обозначается нулевой провод по ГОСТ в России
Согласно ГОСТ Р МЭК 60446-2010, нулевой рабочий провод (N) должен иметь изоляцию синего цвета. Допустимы все оттенки синего, но предпочтение отдается светло-синему. Применение синего цвета для любых других целей в электрических установках запрещено.

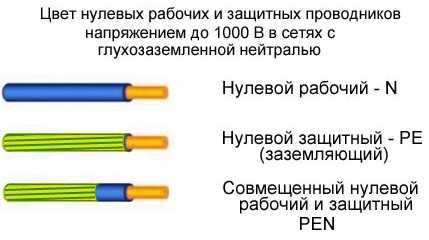

Нулевой защитный провод (PEN), совмещающий функции защитного (PE) и нулевого рабочего (N), должен обозначаться двойной расцветкой: по всей длине проводника – синий цвет, а на концах и в местах соединений – чередующиеся продольные полосы желтого и зеленого цветов. Такое обозначение позволяет однозначно идентифицировать проводник и избежать ошибок при монтаже и обслуживании.
При невозможности цветовой маркировки, например, на неизолированных шинах, допускается применение цветных бирок, колец или надписей с теми же цветовыми кодами. Указанные требования обязательны для всех новых и модернизируемых электроустановок.

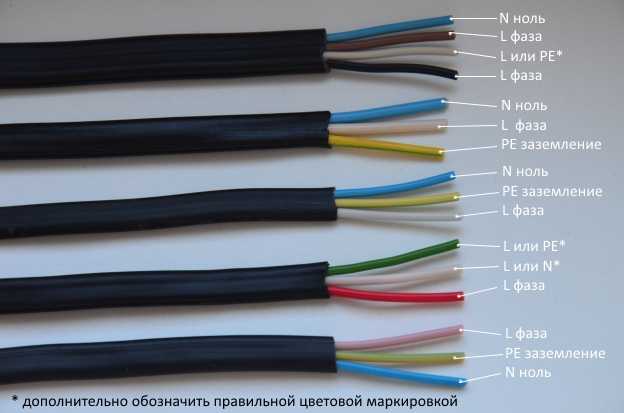

Какой цвет нулевого провода в кабеле с синим, черным и коричневым жилами
В кабелях с тремя жилами синего, черного и коричневого цвета стандарт распределения функций по цветам определяется правилами ПУЭ (Правила устройства электроустановок) и гармонизирован с международными нормами.
- Синий провод – это нулевой (нейтральный) проводник. Он обозначает нейтраль и подключается к нулевой шине распределительного щита.
- Коричневый провод используется в качестве фазного. Он подключается к автоматическому выключателю или клемме фазы.
- Черный провод может быть использован как вторая фаза в трехфазных цепях или как коммутируемый провод в однофазных системах, например для управления освещением.
При подключении крайне важно не полагаться только на цветовую маркировку. Перед монтажом следует обязательно прозвонить жилы мультиметром или использовать индикаторную отвертку. Это особенно актуально в случае нестандартного подключения, переделок или отсутствия заводской маркировки.
Если кабель используется в однофазной цепи и вторая фаза не задействована, черный провод обычно изолируют или применяют для возврата от выключателя. Однако при использовании черного провода для фазного подключения нужно исключить путаницу с нулем и соблюдать последовательность подключений по схеме.
Дополнительная маркировка с помощью термоусадочных трубок или бирок на концах проводников обязательна в распределительных коробках и щитах. Это исключает ошибки при обслуживании и повышает электробезопасность.
Можно ли использовать синий провод как фазу в трехфазной сети
Согласно ГОСТ Р 50462-2009 и МЭК 60446, синий цвет предназначен исключительно для обозначения нулевого рабочего проводника (N). Использование синего провода в качестве фазного противоречит нормативам и может привести к неправильной идентификации цепей при обслуживании и ремонте.
При подключении фазного напряжения к синему проводу создается опасность поражения электрическим током. Электротехник, увидев синий провод, по умолчанию считает его нейтральным. Неправильное подключение может привести к повреждению оборудования и нарушению селективности защит.
При отсутствии провода нужного цвета необходимо использовать провода с нестандартной расцветкой только после их четкой маркировки с двух сторон с помощью цветных термоусадок, бирок или надписей. Тем не менее, в распределительных устройствах и щитах такой подход допустим лишь временно и только с разрешения ответственного за электрохозяйство.
Синий цвет не должен использоваться как фаза ни при каких обстоятельствах в новых установках. Это нарушает требования ПУЭ и может быть основанием для отказа в допуске объекта к эксплуатации со стороны органов надзора.

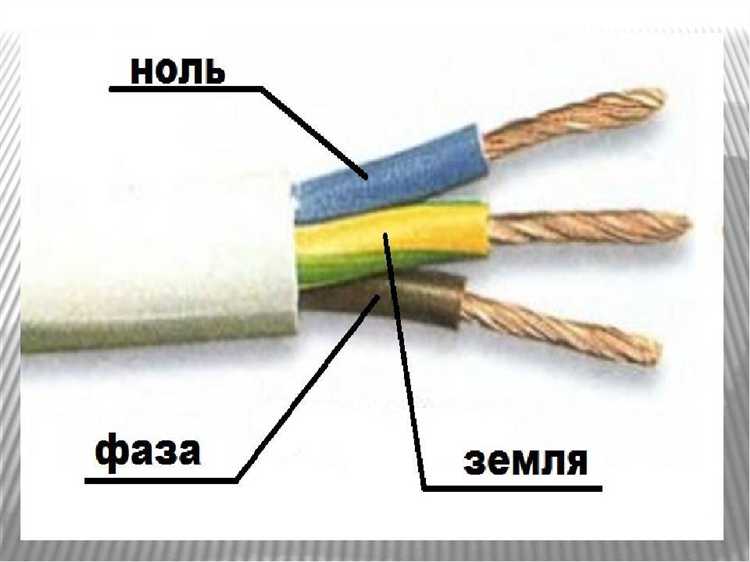

Как отличить ноль от заземления по цвету изоляции
В электрических установках с трёхфазной системой четкое распознавание нулевого (N) и защитного (PE) проводников критически важно для безопасности и правильного подключения оборудования.
Нулевой проводник всегда имеет синий цвет изоляции. Вне зависимости от системы заземления (TN-C, TN-S, TN-C-S), синий цвет зарезервирован исключительно для нейтрали и не должен использоваться для других целей. Исключение составляют старые проводки, где может быть иное обозначение, но в новых установках это недопустимо.
Заземляющий проводник имеет жёлто-зелёную окраску. Допускается исключительно попеременное чередование этих двух цветов по всей длине изоляции. Любые отклонения, например однотонный зелёный или жёлтый цвет, не соответствуют стандарту ГОСТ Р 50462-2009 и могут привести к путанице при обслуживании.
Если в системе используется совмещённый PEN-проводник, он может иметь двойную маркировку – синий цвет с жёлто-зелёными полосами на концах. Это единственный случай, когда возможно совмещение цветовой индикации нуля и земли. При этом каждый конец PEN-проводника должен быть однозначно обозначен в соответствии с местом применения.
При сомнении в назначении проводника по цвету следует использовать приборы: индикатор фазы, мультиметр или тестер целостности цепи, особенно в старых или самодельных электросетях, где цветовая маркировка может не соответствовать стандартам.
Какой цвет у нуля в старой электропроводке
В старых электропроводках, особенно до 2000-х годов, нулевой провод (нейтраль) чаще всего имел белую или черную изоляцию. Эти цвета не соответствуют современному стандарту, в котором ноль обозначается синим цветом. Именно поэтому при реконструкции старых сетей необходимо внимательно определять назначение каждого провода, а не полагаться только на цвет.
В советских алюминиевых проводках часто встречаются двухжильные кабели без цветовой маркировки. В таких случаях нулевой проводник мог быть обозначен на монтажном этапе меткой или просто запомнен электриком. Это создает серьезный риск при последующем обслуживании, так как внешний вид не дает однозначного понимания назначения жил.
При работе с устаревшей системой следует использовать тестер или индикатор напряжения для точной идентификации нулевого провода. Проверка должна проводиться на обесточенной линии с обязательным контролем отсутствия фазы. Подключение новых розеток или осветительных приборов по старым цветам без проверки может привести к ошибкам и поражению током.
Если сохраняется старая проводка, но производится модернизация распределительных коробок, рекомендуется маркировать нейтральный провод синей термоусадкой или изолентой, чтобы привести обозначения в соответствие с современными стандартами и упростить диагностику в будущем.
Что делать, если цвет изоляции не соответствует стандарту
При обнаружении проводов с цветом изоляции, не соответствующим ГОСТ или международным нормам, необходимо незамедлительно провести идентификацию каждого провода с помощью приборов. Мультиметр, фазоуказатель или тестер помогут определить функцию провода (фаза, ноль или земля) без опоры на цвет.
После определения функций проводов рекомендуется промаркировать каждый из них с помощью цветных маркеров, изоленты или специальных бирок, соответствующих стандартам (например, синий – для нулевого провода, желто-зеленый – для заземления). Маркировка должна быть надежной и долговечной, чтобы исключить ошибки при последующих работах.
При проведении ремонта или монтажа замену проводки на новую с правильной цветовой кодировкой стоит рассматривать как приоритет, особенно в коммерческих и жилых объектах. Если замена невозможна, обязательным условием становится детальная документация с описанием фактической цветовой схемы и маркировки.
Электромонтажники обязаны соблюдать правила техники безопасности и не полагаться исключительно на цвет изоляции, поскольку неправильное подключение из-за ошибочной идентификации провода может привести к короткому замыканию или поражению электрическим током.
В случае сомнений или нестандартных ситуаций целесообразно привлекать специалистов с опытом диагностики электросетей и проверять соответствие проводки проектной документации.
Как проверить нулевой провод тестером без риска
Для безопасной проверки нулевого провода в трехфазной сети используйте цифровой мультиметр с функцией измерения переменного напряжения. Перед началом работы убедитесь, что прибор исправен и батарея заряжена.
Подключите один щуп мультиметра к защитному заземлению или корпусу распределительного щита. Второй щуп приложите к проверяемому проводу. При правильном нулевом проводе напряжение относительно земли должно быть близко к нулю или не превышать 1-3 В. Если значение существенно выше, провод может быть фазным или поврежденным.
Избегайте касания оголенных частей проводов руками и используйте изолированные щупы. Не снимайте защитные крышки с распределительных коробок без необходимости и отключайте питание при сомнениях в исправности цепи.

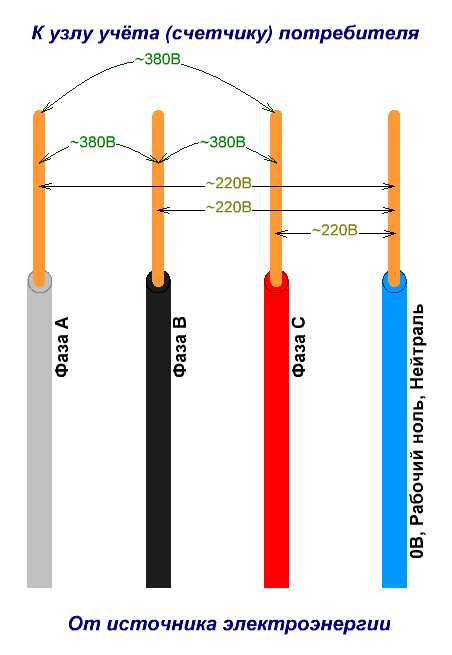

Для дополнительной проверки измерьте напряжение между проверяемым проводом и каждой из фаз. Нулевой провод должен показывать напряжение около 220-230 В относительно любой фазы, что подтверждает его правильное подключение.
При сомнениях используйте индикатор напряжения с звуковым сигналом или вызовите квалифицированного электрика. Не пренебрегайте стандартами электробезопасности и требованиями ПУЭ при работе с трехфазными системами.
Допустимо ли использовать кабель без синей жилы в трехфазной системе

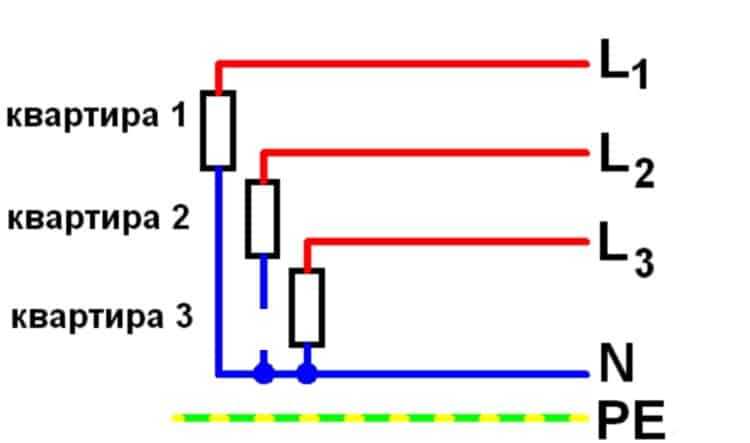

В трехфазных электрических сетях синяя жила традиционно используется как нулевой рабочий проводник (N). Отсутствие синей жилы в кабеле означает, что кабель не оснащён выделенным нейтральным проводом, что критично для правильного и безопасного функционирования системы.
Использование кабеля без синей жилы допускается только в следующих случаях:
- Сети с изолированной или глухозаземлённой нейтралью, где нулевой проводник не требуется.
- Системы, работающие без необходимости подключения нейтрали, например, некоторые трёхфазные нагрузки без потребности в нулевом проводе.
- Специфические конструкции электроустановок, одобренные проектной документацией и нормативами.
В остальных случаях:
- Использование кабеля без синей жилы недопустимо, так как отсутствие нулевого проводника приведёт к невозможности правильного распределения тока и нарушению баланса фаз.
- Отсутствие нейтрали увеличивает риск повышения потенциала корпуса оборудования, что создаёт опасность поражения электрическим током.
- Применение таких кабелей противоречит требованиям ПУЭ (Правила устройства электроустановок), где строго регламентировано наличие нейтрального проводника в трёхфазных системах с нулём.
Рекомендуется всегда использовать кабели с четко маркированной синей жилой для нулевого проводника при работе с трёхфазными сетями с нейтралью. Исключение возможны лишь при точном соответствии проекта и нормативов, подтверждённых технической документацией и контролем соответствующих органов.
Вопрос-ответ:
Какой цвет обычно используют для обозначения нулевого провода в трехфазной электросети?
В трехфазных сетях нулевой провод обычно обозначается синим цветом. Это стандартное правило, применяемое для удобства и безопасности при монтаже и обслуживании электрооборудования.
Почему именно синий цвет выбран для нулевого провода в трехфазной системе?
Синий цвет выбран для нулевого провода, чтобы однозначно отличать его от фазных проводов, которые обычно окрашены в другие цвета, например, коричневый, черный или серый. Это помогает избежать ошибок при подключении и обеспечивает правильное распределение напряжения и токов в системе.
Можно ли использовать другой цвет для нулевого провода, если синий отсутствует?
Согласно действующим стандартам и правилам, нулевой провод должен иметь синий цвет. Использование других цветов нежелательно, так как это может привести к путанице и повышенному риску при эксплуатации электроустановок. В случае отсутствия синего цвета рекомендуется приобрести провода нужного цвета для соблюдения норм.
Как отличить нулевой провод от защитного заземляющего провода по цвету?
Нулевой провод окрашивается в синий цвет, а защитный заземляющий провод обычно имеет желто-зеленую полосатую окраску. Это различие важно для правильного подключения и обеспечения безопасности, поскольку нулевой провод служит для возврата тока, а заземляющий — для защиты от поражения электрическим током.
Каковы последствия неправильного обозначения цвета нулевого провода в трехфазной сети?
Если нулевой провод не обозначен синим цветом, это может привести к ошибкам при монтаже и обслуживании электрооборудования. В результате возможно неправильное подключение фаз и нуля, что чревато короткими замыканиями, повреждением техники или даже поражением человека электрическим током. Соблюдение цветовой маркировки помогает избежать таких рисков.
