Кирпичная кладка, находящаяся на открытом воздухе, подвержена регулярному воздействию осадков, перепадов температур и ультрафиолетового излучения. Эти факторы вызывают капиллярное впитывание влаги, постепенное вымывание солей и разрушение структуры кирпича. Особенно быстро деградируют поверхности без защитного слоя, расположенные на северной стороне зданий или в местах с недостаточной вентиляцией.
Для продления срока службы кирпичной кладки применяются специализированные составы: водоотталкивающие пропитки, силиконовые и акриловые гидрофобизаторы, а также паропроницаемые лаки. Гидрофобизаторы глубокого проникновения проникают в толщу кирпича на 2–5 мм, образуя барьер, не препятствующий выходу пара, но не пропускающий влагу извне. Это особенно важно для фасадов исторических зданий, где необходимо сохранить исходную паропроницаемость кладки.
При выборе средства необходимо учитывать тип кирпича (силикатный, керамический, клинкерный), степень его изношенности и сезонность обработки. Старый кирпич с микротрещинами требует предварительной очистки от солевых налётов и возможной реставрации швов, прежде чем наносить защитный состав. Обработка должна проводиться в сухую погоду при температуре воздуха от +10 °C до +25 °C, с обязательным последующим высыханием в течение не менее 24 часов без осадков.

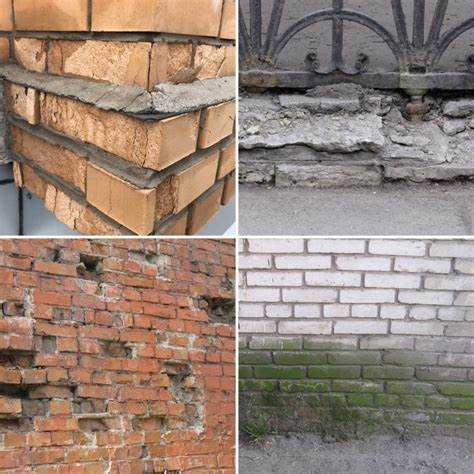

Отказ от своевременной защиты приводит к отслаиванию внешнего слоя, выцветанию, потере несущей способности кладки. Правильно подобранное средство позволяет значительно замедлить процессы разрушения и сократить затраты на ремонт в долгосрочной перспективе.
Как выбрать пропитку для защиты кирпича от влаги
Основной критерий выбора пропитки – глубина проникновения состава. Для фасадного кирпича минимально допустимое значение – от 3–5 мм. Этого достаточно для защиты от поверхностного увлажнения и атмосферных осадков. При повышенной влажности или контакте с грунтом рекомендуется выбирать составы с проникновением от 10 мм и выше.
Тип связующего вещества влияет на свойства обработки. Силиконовые и силоксановые пропитки формируют водоотталкивающую плёнку, не перекрывая паропроницаемость. Они оптимальны для клинкерного и облицовочного кирпича. Силикатные пропитки глубже проникают в структуру и подходят для старой кладки и кирпича с повышенной пористостью.
Учитывай степень гигроскопичности кирпича. Для сильно впитывающего материала необходимы концентрированные составы с низкой вязкостью. Если кирпич плотный (например, керамический прессованный), выбирай пропитки с высокой поверхностной активностью.
Для наружного применения выбирай только морозостойкие составы с указанием рабочего диапазона температур не ниже –20 °C. Важен и уровень устойчивости к ультрафиолету – он должен быть подтверждён сертификатом или испытаниями. Отсутствие этих параметров приведёт к разрушению слоя защиты уже через 1–2 сезона.

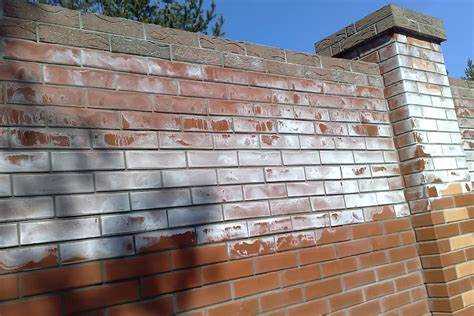

Обрати внимание на наличие дополнительных компонентов. Пропитки с биоцидными добавками предотвращают появление плесени, а составы с антисолевыми компонентами защищают от высолов. Такие свойства особенно важны при эксплуатации кирпичной кладки в зонах с повышенной влажностью или вблизи почвы.
Наконец, выбирай пропитки, прошедшие сертификацию по ГОСТ или европейским стандартам. Это гарантирует соответствие состава требованиям безопасности и эффективности при эксплуатации на фасадах.
Когда и при какой погоде наносить гидрофобизатор
Оптимальное время для нанесения гидрофобизатора – сухой сезон с устойчивой безосадочной погодой. Влажность кирпичной кладки перед обработкой не должна превышать 5–6%. Если материал сырой, состав не сможет проникнуть в структуру и сформировать защитный барьер.
Температура воздуха во время нанесения должна находиться в диапазоне от +10°C до +25°C. При более низких температурах замедляется испарение растворителя, что ухудшает впитываемость. При температуре выше +30°C возможна преждевременная полимеризация состава на поверхности без глубокого проникновения.
Относительная влажность воздуха – не более 75%. При высокой влажности возрастает риск конденсации влаги на кирпиче, что препятствует образованию устойчивого гидрофобного слоя.
Обработка недопустима в дождливые дни, а также за 24 часа до и после осадков. Кирпич должен оставаться сухим на всем протяжении реакции между компонентами гидрофобизатора и минеральной основой. Также необходимо исключить воздействие прямых солнечных лучей в течение нескольких часов после нанесения – они могут вызвать неравномерное высыхание и ухудшение результата.

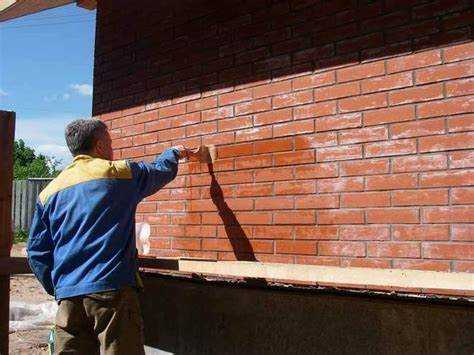

Работы рекомендуется проводить в утренние или вечерние часы, когда поверхность кирпича не перегрета, а скорость испарения находится в пределах нормы.
Чем отличается силиконовая пропитка от акриловой
Силиконовые и акриловые пропитки относятся к разным типам гидрофобизаторов и различаются по составу, глубине проникновения и функциональным возможностям. Их выбор напрямую зависит от типа кирпича, условий эксплуатации и требуемого срока защиты.
- Состав и основа: силиконовая пропитка создаётся на основе силоксанов или силанов, которые обладают выраженным водоотталкивающим эффектом. Акриловая пропитка формируется на базе водной акриловой дисперсии и чаще образует поверхностную плёнку.
- Глубина проникновения: силиконовые составы проникают в толщу кирпича на глубину до 10–15 мм, обеспечивая защиту без изменения паропроницаемости. Акрил проникает слабее (до 2–5 мм) и при избыточном нанесении может блокировать испарение влаги изнутри.
- Устойчивость к ультрафиолету и перепадам температур: силиконовые пропитки более устойчивы к УФ-излучению и не разрушаются при морозе. Акриловые со временем могут терять эластичность и растрескиваться, особенно в агрессивной внешней среде.
- Эффект «мокрого камня»: акриловые пропитки часто придают кирпичу глянцевый оттенок и усиливают цвет. Силиконовые сохраняют естественный вид материала, не изменяя его оттенка.
- Назначение: силиконовые составы лучше подходят для фасадов, эксплуатируемых в условиях высокой влажности и сезонных температурных колебаний. Акриловые – для декоративной обработки ограждений, малых архитектурных форм, зон без прямого контакта с осадками.

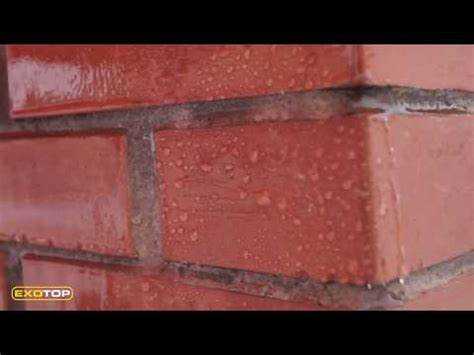

Для защиты от влаги и разрушения уличного кирпича, подверженного атмосферному воздействию, предпочтительнее использовать силиконовую пропитку. Она обеспечивает долговременную и глубинную защиту без риска ухудшения парообмена.
Можно ли использовать лак или краску для кирпичной кладки
Применение лака или краски для защиты уличного кирпича возможно, но требует учета свойств материалов и условий эксплуатации. Не всякая краска подходит для минеральной поверхности. Акриловые и силиконовые составы с высокой паропроницаемостью допустимы, если кладка не подвержена активному намоканию. Однако плотные алкидные или масляные краски создают паронепроницаемую пленку, что может привести к отслаиванию покрытия и разрушению кирпича при замерзании влаги внутри стены.
Лаки применяются реже, поскольку большинство из них не обеспечивают необходимую проницаемость для водяного пара. При использовании полиуретановых или алкидных лаков поверхность становится глянцевой и герметичной, что усиливает капиллярное всасывание влаги через швы. Это ускоряет износ раствора и повышает риск образования высолов.
Допустимо использовать специализированные краски для фасадной кирпичной кладки, которые содержат водоотталкивающие добавки и сохраняют микропористость основания. Перед окраской важно провести обеспыливание, удалить высолы и загрунтовать поверхность паропроницаемым грунтом, совместимым с выбранной краской.
Если стоит задача декоративной отделки, предпочтительнее применять фасадные краски на силикатной или силиконовой основе с коэффициентом паропроницаемости не ниже 0,5 мг/(м·ч·Па). Они устойчивы к УФ-излучению, осадкам и температурным колебаниям.
Лак рекомендуется только для временной декоративной защиты в сухом климате и исключительно по плотному, обожжённому кирпичу без трещин. В остальных случаях рациональнее использовать гидрофобизирующие пропитки, которые не нарушают газообмен кладки и не провоцируют накопление влаги в теле стены.
Как подготовить поверхность кирпича перед обработкой

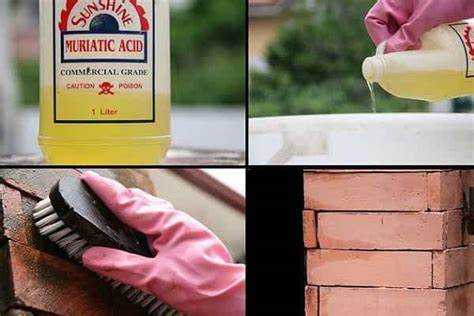

Перед нанесением защитных составов важно полностью удалить все загрязнения с поверхности кирпича. Используется жёсткая щётка и вода под давлением – не менее 100 бар, но без добавления моющих средств. Остатки цементного раствора и высолы удаляются 5–10% раствором соляной кислоты, после чего поверхность тщательно промывается водой и оставляется до полного высыхания.
Особое внимание следует уделить влажности кирпича. Перед нанесением пропиток или лаков кирпичная кладка должна иметь влажность не выше 5%. Это можно проверить влагомером или дождаться не менее 3–5 сухих дней подряд без осадков при температуре выше +10 °C.
Если на поверхности есть трещины или отслаивающийся раствор, их следует заделать. Используется ремонтный состав на цементной основе с хорошей адгезией. Работы выполняются минимум за 48 часов до обработки, чтобы швы успели просохнуть.

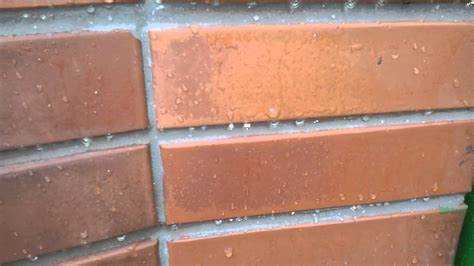

Для усиления впитывания защитного состава рекомендуется провести тест смачивания. На сухую поверхность наносят немного воды: если она быстро впитывается и не скатывается каплями – кирпич готов к обработке. В противном случае потребуется дополнительное очищение или шлифовка.
Сколько держится защитный состав и когда повторять обработку
Срок действия защитных составов для уличного кирпича зависит от типа материала и условий эксплуатации. Акриловые пропитки обычно сохраняют эффективность от 3 до 5 лет, при условии отсутствия сильных механических воздействий и агрессивной среды. Силиконовые гидрофобизаторы показывают стойкость до 7 лет благодаря высокой водоотталкивающей способности и паропроницаемости.
Если кирпич находится в зоне постоянного попадания влаги или подвержен резким перепадам температуры, интервал повторной обработки сокращается до 2–3 лет. Обработка антисептиками и противогрибковыми средствами требует обновления не реже одного раза в 2 года, особенно в местах с повышенной влажностью.
Для контроля состояния покрытия рекомендуют проводить визуальный осмотр каждые 12 месяцев: появление темных пятен, высолов, изменение цвета или снижение водоотталкивающих свойств сигнализируют о необходимости повторной обработки. Использование влагомеров помогает оценить уровень влаги в кирпичной кладке и своевременно принимать меры.
При подготовке к повторной обработке важно полностью удалить старый слой защитного состава, особенно если он потерял эластичность или начал отслаиваться. Это обеспечит лучшее сцепление нового покрытия с поверхностью и продлит срок службы защиты.
Вопрос-ответ:
Какие виды защитных составов подходят для обработки уличного кирпича от влаги?
Для защиты уличного кирпича от влаги обычно используют гидрофобизаторы — пропитки на силиконовой или акриловой основе. Силиконовые пропитки глубже проникают в структуру кирпича, создавая водоотталкивающий слой внутри материала, при этом сохраняя паропроницаемость. Акриловые составы формируют пленку на поверхности, которая предотвращает проникновение воды, но при этом хуже пропускает пар. Также применяют составы с добавками для повышения морозостойкости и защиты от грибка. Выбор зависит от состояния кирпича и условий эксплуатации.
Как правильно подготовить кирпичную поверхность перед нанесением защитного состава?
Перед обработкой важно очистить поверхность от пыли, грязи, масляных пятен и отслоившихся частиц. Если есть следы плесени или мха, их удаляют с помощью щетки и специальных антисептиков. Старые краски и лак нужно удалить механическим способом или с применением растворителей, если это возможно. Кирпич должен быть сухим — влажность поверхности не должна превышать 5-7%, иначе защитный состав не проникнет глубоко и не создаст нужный барьер. При необходимости устраняют трещины и сколы с помощью ремонтных растворов, чтобы обработка была равномерной.
Как долго сохраняется эффект от гидрофобной пропитки на уличном кирпиче и когда нужно повторять обработку?
Срок службы гидрофобной обработки зависит от типа состава и условий эксплуатации. Обычно силиконовые пропитки сохраняют защитные свойства от 5 до 10 лет, акриловые — 3-5 лет. В районах с высокой влажностью и резкими перепадами температуры срок сокращается. Через несколько лет поверхность может терять водоотталкивающий эффект из-за механического износа, солнечного ультрафиолета и загрязнений. Рекомендуется проводить визуальный осмотр раз в 2-3 года, а при появлении признаков намокания или побеления повторять обработку после очистки.
Можно ли использовать лак или краску для защиты уличного кирпича от разрушения и влаги?
Лаки и краски создают плотную пленку на поверхности кирпича, которая полностью блокирует проникновение воды. Это может обеспечить кратковременную защиту, но существенно снижает паропроницаемость материала. Влага, задержанная внутри, может привести к образованию трещин и отслаиванию покрытия в морозные периоды. Поэтому для уличного кирпича такие покрытия не рекомендуются как основной способ защиты. Лучше применять специальные пропитки, сохраняющие структуру и дыхание материала, а лак или краску использовать только в декоративных целях на сухих и защищённых участках.
Загрузка...
