Поролон применяется в обивке мебели, шумоизоляции, упаковке и других задачах, где требуется легкий и упругий материал. При монтаже на металлические поверхности важно обеспечить прочное и долговечное соединение, устойчивое к влаге, вибрациям и перепадам температур.

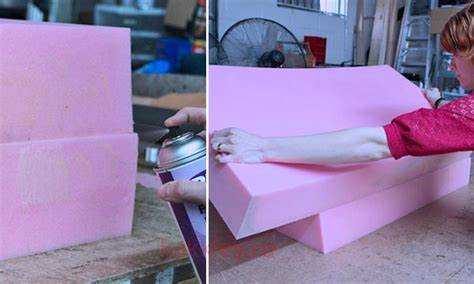

Для склеивания поролона с металлом лучше всего использовать контактные клеи на основе полиуретана или неопреновой резины. Они обеспечивают высокую адгезию к гладким поверхностям и сохраняют эластичность после высыхания. К популярным вариантам относятся «Момент-1», «88», «Kleiberit 303», а также аэрозольные клеи с промышленными характеристиками, например 3M Super 77.
Поверхность металла перед нанесением клея необходимо тщательно обезжирить, удалить ржавчину и высушить. При использовании контактных составов клей наносят как на поролон, так и на металл, выдерживают технически рекомендованное время экспозиции, после чего плотно прижимают материалы друг к другу. Давление необходимо удерживать в течение 30–60 секунд.
Для задач, где важна высокая прочность соединения, стоит рассмотреть двухкомпонентные полиуретановые клеи. Они требуют точного соблюдения пропорций смешивания, но обеспечивают монолитное сцепление даже при воздействии агрессивной среды и постоянных нагрузках.
Использование термоклея (горячего клеевого пистолета) возможно только в неответственных местах. Такой способ не подходит для наружного применения или условий с повышенной температурой – шов теряет прочность при нагревании выше 60 °C.
Подбор подходящего клея с учетом плотности поролона

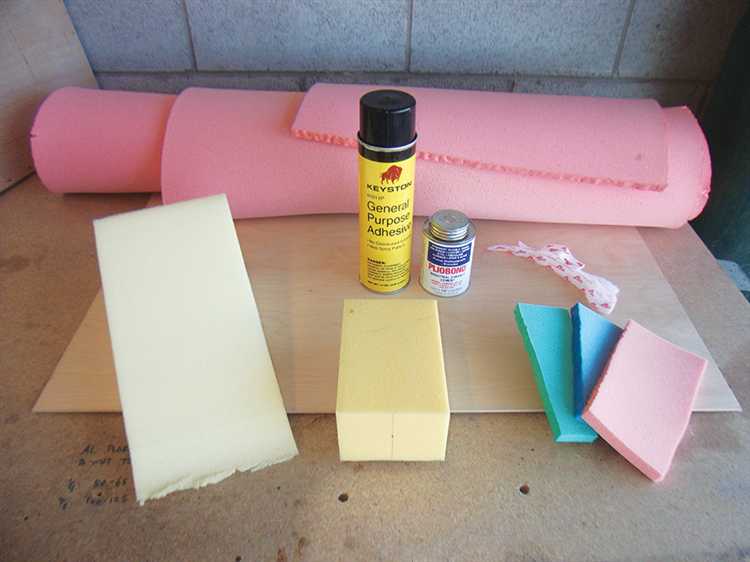

Плотность поролона напрямую влияет на выбор клеевого состава. Для низкоплотных марок (до 25 кг/м³), таких как марка ST2236, подходят аэрозольные клеи на основе синтетических каучуков. Они обеспечивают достаточную адгезию без повреждения структуры материала, равномерно ложатся и не вызывают усадки. Примеры – 3M Super 77, DoneDeal DD6837.

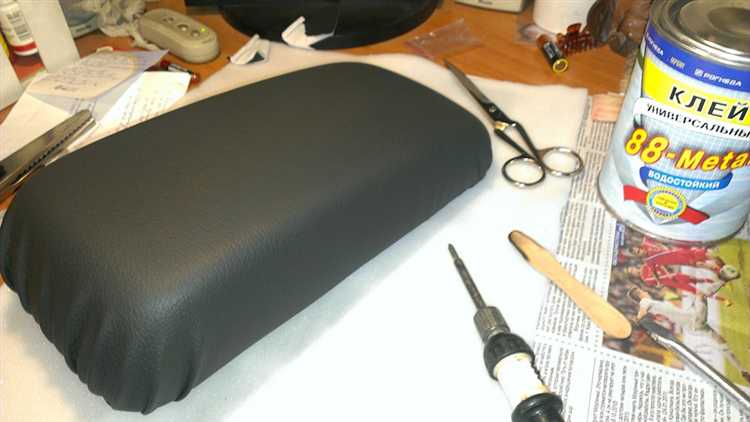

Среднеплотный поролон (25–35 кг/м³), используемый в обивке мебели и автосидений, требует более прочного сцепления. Здесь уместны контактные клеи с повышенным содержанием полихлоропрена или полиуретана. Например, клеи типа Soudal Contact Adhesive или Cosmofen CA 12 обеспечивают стойкое соединение с металлическими поверхностями при точечном или сплошном нанесении.
Высокоплотный поролон (от 35 кг/м³), включая технические и звукоизоляционные модификации, нуждается в термостойких клеях с высокой силой фиксации. Полиуретановые двухкомпонентные составы, такие как Kleiberit 303 или Jowat 286.60, обеспечивают прочное сцепление даже при воздействии тепла или вибрации. Наносить такие клеи следует с учетом времени открытой выдержки и давления при соединении.
Для каждого типа поролона важно учитывать не только плотность, но и толщину: чем толще материал, тем выше вероятность его смещения при склейке, особенно на вертикальных металлических поверхностях. В таких случаях предпочтение следует отдавать клеям с быстрой первичной фиксацией и тиксотропной консистенцией.
Особенности приклеивания поролона к гладкому и рифленому металлу
Для гладкого металла оптимально использовать контактные аэрозольные клеи на основе полиуретана или неопреновой резины. Они обеспечивают равномерное нанесение и прочное соединение даже при небольшом давлении. Важно нанести клей как на металл, так и на поролон, дать подсохнуть 5–10 минут, затем плотно прижать элементы.
Рифленая металлическая поверхность, за счёт своей текстуры, обладает лучшей механической адгезией. Однако углубления и выступы могут создавать участки с недостаточным контактом, что требует более вязкого состава. В таких случаях эффективнее применять жидкие полиуретановые или эпоксидные клеи с тиксотропными свойствами. Они заполняют неровности и равномерно распределяются по поверхности.
Особое внимание следует уделить равномерности нанесения клея. При рифленом металле нельзя допускать пропусков: это приводит к образованию воздушных карманов, снижению прочности соединения и ускоренному износу поролона. После нанесения клея необходимо обеспечить давление в течение не менее 20–30 минут – особенно при использовании густых составов.
Температурный режим нанесения также имеет значение: оптимальная температура составляет от +15 до +25 °C. При пониженной температуре адгезия существенно снижается, особенно при склеивании с гладким металлом.
Подготовка металлической поверхности перед нанесением клея
От качества подготовки металла напрямую зависит прочность склеивания с поролоном. Металл должен быть очищен от всех видов загрязнений, обезжирен и, при необходимости, обработан для улучшения адгезии.
- Удаление загрязнений. Поверхность необходимо очистить от пыли, остатков смазки, коррозии, краски и других посторонних слоев. Для этого применяются металлические щётки, наждачная бумага или абразивные губки средней жёсткости.
- Обезжиривание. После механической очистки металл следует обезжирить. Наиболее эффективны ацетон, изопропиловый спирт или специализированные обезжириватели. Наносить средство лучше безворсовой салфеткой.
- Сушка поверхности. После обработки поверхность должна полностью высохнуть. Остатки влаги снижают сцепление клея с металлом и могут вызвать отслаивание поролона.
- Создание микрошероховатости. При работе с гладкими металлическими листами желательно создать микрошероховатость. Для этого используется мелкозернистая наждачная бумага (P180–P240). Это улучшает механическую адгезию клеевого слоя.
- Удаление металлической пыли. После шлифовки важно удалить мелкую металлическую пыль пылесосом или влажной салфеткой, а затем снова обезжирить участок.
Только после выполнения всех перечисленных этапов можно переходить к нанесению клея. Пренебрежение подготовкой поверхности существенно снижает срок службы клеевого соединения и увеличивает риск его отслаивания при эксплуатации.
Нюансы нанесения клея на поролон и металл
При нанесении клея на поролон важно учитывать его высокую пористость. Клей следует наносить тонким равномерным слоем, избегая перенасыщения – избыточное количество может впитаться внутрь и не создать прочного сцепления. Рекомендуется использовать распылитель или валик с мелким ворсом для равномерного распределения. При работе с контактными клеями обязательна выдержка в 5–10 минут до соединения поверхностей, чтобы обеспечить схватывание без смещения.
Металлическую поверхность необходимо обезжирить непосредственно перед нанесением клея – даже кратковременный контакт с пальцами снижает адгезию. Оптимально использовать безворсовую салфетку, смоченную ацетоном или изопропиловым спиртом. Клей на металл наносится равномерным тонким слоем при помощи шпателя или кисти, в зависимости от типа клея. Поверхность должна быть сухой и холодной – при температуре выше +30 °C многие составы начинают слишком быстро испаряться, что нарушает сцепление.
Не рекомендуется наносить клей на одну поверхность, если инструкция требует обработки обеих. Это особенно важно при применении аэрозольных или двухкомпонентных составов. При склеивании тонкого поролона важно избегать сильного прижатия – можно спровоцировать деформацию и вытеснение клея. Оптимальное усилие – равномерное распределение давления на всю площадь контакта.
Особое внимание следует уделить вентиляции рабочего пространства: пары большинства клеевых составов токсичны и легко воспламеняются. Наносить клей желательно при включённой вытяжке или на открытом воздухе, при отсутствии прямых солнечных лучей и пыли.
Оптимальные условия для склеивания и сушки
Для надежного приклеивания поролона к металлической поверхности необходимы строго контролируемые условия окружающей среды. Температурный режим в помещении должен находиться в диапазоне от +18 до +25 °C. При более низкой температуре клеевой состав теряет текучесть, а при перегреве – ускоряется его испарение, что мешает равномерному нанесению.
Относительная влажность воздуха не должна превышать 65 %. Избыточная влага препятствует адгезии, особенно при использовании контактных клеев на основе растворителей. Перед началом работ рекомендуется проветрить помещение, исключая при этом сквозняки, чтобы избежать преждевременного высыхания клея на открытых поверхностях.
При склеивании поролона и металла оптимальное давление при прижиме составляет 0,1–0,3 МПа. Давление должно быть распределено равномерно по всей площади контакта в течение не менее 10–15 минут. Для некоторых двухкомпонентных составов этот интервал может увеличиваться до 30 минут – информацию следует уточнять по технической документации клея.
Время полной полимеризации клея зависит от его типа. Например, аэрозольные контактные клеи схватываются через 3–5 минут, но окончательная прочность достигается спустя 24–48 часов. В этот период склеенный элемент следует оставить в покое, исключив механическое воздействие и вибрации.
Важно избегать ультрафиолетового воздействия и резких перепадов температуры в течение всего процесса от склеивания до полной сушки, особенно при работе с термочувствительными марками поролона и клеев на полиуретановой основе.
Распространённые ошибки при приклеивании и как их избежать
Неправильный выбор клея приводит к слабому сцеплению с металлом и поролоном. Для металла подходят клеи на основе полиуретана, эпоксидные и контактные, обеспечивающие прочную связь с пористым поролоном.
Неочищенная металлическая поверхность снижает адгезию. Перед нанесением клея необходимо удалить грязь, пыль, масло и окислы с помощью обезжиривателя и мелкой абразивной обработки.
- Нанесение клея на влажные поверхности вызывает плохое приклеивание и образование пузырей.
- Рекомендуется полностью высушить металл и поролон перед склеиванием.
- Использование слишком большого или слишком малого количества клея приводит к недостаточному сцеплению или деформации поролона.
- Оптимально равномерно распределить тонкий слой клея, избегая чрезмерного наплыва.
Отсутствие давления во время сушки ухудшает контакт между поверхностями. Использование прижимных приспособлений или грузов обеспечивает равномерное распределение клея и сокращает время отверждения.
Игнорирование рекомендуемых условий температуры и влажности снижает прочность соединения. Оптимальный диапазон – от +20 до +25 °C и влажность не выше 60%.
Нарушение технологии нанесения клея, например, смешивание компонентов с опозданием или без тщательного перемешивания, ведёт к неполноценному отверждению.
- Перед приклеиванием проверьте совместимость клея с материалами.
- Подготовьте поверхности: очистите, обезжирьте, высушите.
- Наносите клей равномерно, учитывая дозировку.
- Обеспечьте давление и подходящие условия сушки.
Проверенные марки клея для фиксации поролона на металле
Для надёжного крепления поролона к металлической поверхности оптимально подходят клеи на основе контактных адгезивов. Среди проверенных марок выделяются «Момент Монтаж» контактный, обеспечивающий высокую адгезию к поролону и металлу с минимальным расходом. Его устойчивость к вибрациям и деформациям делает его подходящим для длительной эксплуатации.
Клей «Титан Контакт» – ещё один эффективный вариант. Он обладает быстрым временем схватывания и сохраняет эластичность после высыхания, что важно для мягких материалов вроде поролона. Рекомендуется наносить тонким слоем и выдерживать до образования липкой пленки перед склеиванием.
Для специфических задач, требующих повышенной термостойкости, применяют двухкомпонентный эпоксидный клей «Loctite Epoxy Metal/Concrete». Несмотря на более жёсткую структуру после полимеризации, он гарантирует прочное сцепление с металлической основой и поролоном высокой плотности.
Полиуретановые клеи, например, «SikaBond», подходят для поролона средней плотности и обеспечивают водостойкое соединение. Их способность компенсировать микронапряжения помогает предотвратить отслоение при изменении температуры и влажности.
Для тонкого и пористого поролона эффективно использовать клей на основе растворителей «Bostik Contact», обладающий высокой проникающей способностью и минимальной жёсткостью после высыхания, что исключает повреждение материала.
Вопрос-ответ:
Какой клей лучше выбрать для надежного склеивания поролона с металлом, чтобы избежать отслоек со временем?
Для прочного соединения поролона с металлической поверхностью подходят клеи на основе полиуретана и контактные клеи на растворителях. Они обладают высокой адгезией к гладким и рифленым металлам, а также сохраняют эластичность, что предотвращает растрескивание клеевого слоя при деформациях поролона. Важно выбирать составы, предназначенные для поролона, чтобы клей не разрушал его структуру.
Можно ли приклеить поролон к окрашенной металлической поверхности, и нужна ли предварительная обработка?
Да, приклеивание возможно, но краска должна быть устойчивой и неповрежденной. Для улучшения адгезии поверхность рекомендуется очистить от пыли, жира и обезжирить с помощью спирта или ацетона. В некоторых случаях помогает легкая шлифовка наждачной бумагой с мелкой зернистостью, чтобы убрать глянец и повысить сцепление клея с поверхностью.
Какие ошибки чаще всего совершают при приклеивании поролона к металлу, и как их избежать?
Основные ошибки связаны с неправильной подготовкой поверхности, нанесением слишком большого или малого количества клея, а также несоблюдением времени высыхания. Нельзя клеить поролон на загрязненную или влажную поверхность — это снижает прочность сцепления. Клей нужно наносить равномерно, избегая пропусков, и выдерживать рекомендованное производителем время схватывания, чтобы шов получился прочным и долговечным.
Как влияет плотность поролона на выбор клея для металла и поролона?
Плотный поролон требует клеев с высокой прочностью сцепления и небольшой жесткостью после высыхания, чтобы не повредить материал. Мягкий и пористый поролон лучше приклеивать с использованием более эластичных составов, которые не нарушают структуру и не делают место склеивания жестким. Подбирая клей, учитывают особенности поролона — плотность, пористость и гибкость.
Как правильно наносить клей на поролон и металлическую поверхность для максимальной прочности соединения?
Клей рекомендуется наносить тонким, равномерным слоем на обе склеиваемые поверхности. На металл — после тщательной очистки и обезжиривания, на поролон — аккуратно, чтобы не пропитать материал слишком сильно, иначе он может деформироваться. После нанесения клея стоит подождать несколько минут для образования «полусухой» пленки (в зависимости от типа клея) перед плотным прижатием материалов друг к другу. Фиксировать детали желательно в неподвижном состоянии до полного высыхания.
Какие виды клея лучше всего подходят для надёжного приклеивания поролона к металлической поверхности?
Для крепления поролона на металл чаще всего рекомендуют использовать контактные клеи на основе неопреновой резины, силиконовые клеи или специальные полиуретановые клеи. Контактный клей хорошо держит поролон благодаря своей высокой адгезии и эластичности, что предотвращает отслоение при деформациях. Силиконовые клеи обеспечивают гибкое соединение и устойчивы к влаге, что актуально для влажных условий эксплуатации. Полиуретановые клеи подходят для плотных и толстых поролонов, создавая прочное и долговечное сцепление с металлической основой. При выборе клея также важно учитывать чистоту и подготовку поверхности, чтобы повысить сцепление.
Загрузка...
