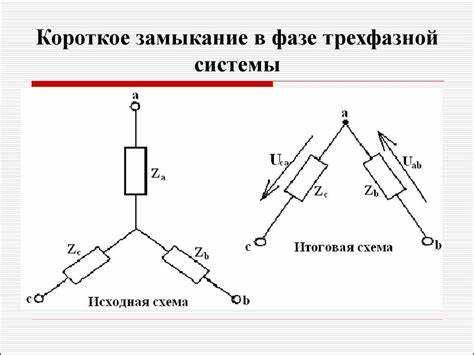

Короткое замыкание в электрической цепи сопровождается резким скачком тока, значение которого во много раз превышает номинальное. Для сетей 0,4 кВ это могут быть токи порядка 5–20 кА. Подобные аномалии неизбежно вызывают тепловое и динамическое воздействие на оборудование, что делает быструю идентификацию замыкания критически важной задачей.
Первым признаком короткого замыкания является мгновенное отключение автоматического выключателя или срабатывание предохранителя. Это свидетельствует о превышении уставки срабатывания по току, обычно настроенной на срабатывание при токе, в 10 раз превышающем номинальный. Также наблюдается значительное падение напряжения в точке подключения нагрузки, вплоть до 20–30% от номинала.
Дополнительным диагностическим индикатором служит резкое повышение температуры токоведущих частей. В течение долей секунды температура может достигать значений свыше 200 °C, что часто сопровождается искрением, характерным запахом перегретой изоляции и даже локальными возгораниями.
Анализ осциллограмм напряжения и тока позволяет точно определить момент короткого замыкания. Токовые кривые при этом отличаются крутым фронтом нарастания и отсутствием фазового сдвига относительно напряжения, что указывает на резкое снижение общего сопротивления цепи. Для повышения точности диагностики рекомендуется применять регистраторы аварийных событий с частотой дискретизации не менее 10 кГц.
Внезапное падение напряжения в точке короткого замыкания
Для сетей 6–35 кВ типичное напряжение в точке КЗ снижается до значений менее 1 кВ. В системах низкого напряжения (0,4 кВ) оно может упасть до 20–40 В. Такое поведение чётко фиксируется осциллографами и является индикатором начала аварийного режима.
Практическая рекомендация: при диагностике КЗ следует анализировать временные диаграммы напряжения на различных участках сети. Фиксация скачкообразного падения напряжения позволяет точно определить момент аварии и локализовать её источник.
Важно учитывать, что величина падения зависит от удалённости точки КЗ от источника питания и сопротивления токоведущих элементов. Чем ближе КЗ к генератору или трансформатору, тем ниже будет остаточное напряжение.
Регистрация провала напряжения – ключевой параметр для автоматических систем защиты. Современные релейные устройства используют цифровые алгоритмы, реагирующие на снижение амплитуды за фиксированное время (например, менее 20 мс), что обеспечивает быструю изоляцию повреждённого участка.

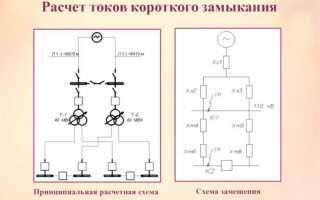

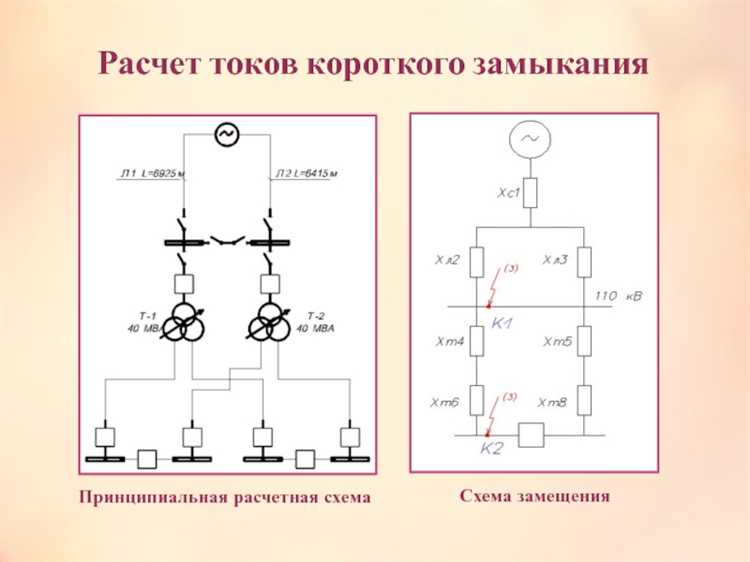

Резкое возрастание тока в цепи
При коротком замыкании ток в цепи может возрастать в десятки и даже сотни раз по сравнению с номинальным значением. Например, в сети 380 В с током нагрузки 10 А при КЗ ток может мгновенно достичь 1000 А и более. Это происходит из-за резкого уменьшения сопротивления участка цепи практически до нуля.
Реакция системы на такое возрастание должна быть мгновенной. Если срабатывание защиты (автоматов, предохранителей) задерживается хотя бы на доли секунды, возникает риск термического повреждения проводников, плавления изоляции и возникновения очага возгорания.
Для выявления КЗ по току необходимо применять токовые реле, способные реагировать на кратковременные скачки в диапазоне 5–20 крат от номинала. Такие устройства должны быть настроены с учетом характеристик линии и ожидаемых нагрузок, чтобы исключить ложные срабатывания при пуске оборудования.
Повторяющееся или кратковременное возрастание тока без явного отключения может свидетельствовать о частичном пробое изоляции или нестабильном контакте. Такие случаи требуют немедленного инструментального анализа: термографии, замера сопротивления изоляции и импульсной диагностики.
Игнорирование резкого роста тока – основная причина разрушения кабельных линий и выхода из строя силовых трансформаторов. Эффективная профилактика требует регулярной проверки характеристик автоматических выключателей и своевременного обновления защитных устройств в соответствии с фактическими параметрами цепи.
Идентификация тепловых повреждений на элементах оборудования
Повышенные температуры при коротком замыкании вызывают локальные перегревы токоведущих частей. Для диагностики применяются визуальный осмотр, термография и анализ изменений цвета и структуры материалов.
Потемнение или обугливание изоляции свидетельствует о кратковременном воздействии температуры выше 150 °C. При этом полимерные материалы теряют диэлектрические свойства, становятся хрупкими, появляются микротрещины.
Оплавление медных и алюминиевых проводников фиксируется при температуре выше 600 °C. Оплавленные кромки жил с неровными краями указывают на резкий тепловой скачок – типичный признак дугового короткого замыкания.
Изменение цвета металлических поверхностей (появление радужных оттенков на меди или серого налета на алюминии) означает нагрев выше 300 °C. Это указывает на длительное термическое воздействие токов повреждения.
Разрушение контактных соединений сопровождается обугливанием прилегающих участков, ослаблением пружинных элементов, а также расплавлением припоя. Часто наблюдается образование металлических капель и микросварок.
Рекомендуется использовать инфракрасную термографию для выявления скрытых перегревов и сопоставления температур различных узлов оборудования при стандартной нагрузке. Периодический контроль позволяет зафиксировать развитие дефектов до выхода узла из строя.
После обнаружения тепловых повреждений необходимо исключить повторное включение оборудования без замены поврежденных компонентов. Повторное использование элементов с признаками термодеструкции недопустимо.
Анализ работы защитных устройств при аварийных режимах
В условиях короткого замыкания (КЗ) ключевое значение имеет скорость и селективность срабатывания защитных устройств. Автоматические выключатели с тепловыми и электромагнитными расцепителями должны реагировать на токи, превышающие номинальные значения в 8–10 раз, в течение 0,01–0,1 секунды. Задержка более 0,2 секунды может привести к повреждению изоляции и термической деформации токоведущих частей.
Реле максимального тока, установленные в распределительных щитах, должны быть откалиброваны с учётом уставок на отключение при токах КЗ, характерных для конкретного участка сети. Например, для питающей линии 0,4 кВ с расчетным током КЗ 5 кА, уставка на отключение должна составлять не более 4,5 кА, чтобы исключить ложное несрабатывание.
Дифференциальная защита трансформаторов обязана различать между токами короткого замыкания внутри обмотки и внешними авариями. Ошибочная настройка чувствительности приводит либо к пропуску КЗ, либо к отключению при пуске двигателя. Рекомендуется проводить проверку дифференциальной защиты не реже одного раза в год с имитацией токов утечки.
Устройства защиты от дуговых замыканий должны быть установлены в щитах с токами КЗ свыше 10 кА. Их задача – фиксировать всплеск света и мгновенно инициировать отключение, минимизируя последствия для персонала и оборудования. Практика показывает, что без дуговой защиты время отключения может достигать 0,3 секунды, что критично для оборудования класса IP00 и IP20.
Селективность защит должна быть подтверждена испытаниями на токах, соответствующих предельным значениям коротких замыканий. При построении цепочек селективных защит необходимо учитывать временные характеристики всех устройств, включая реакцию промежуточных контакторов и плавких вставок. Их совмещение возможно только при точном расчёте с учетом инерционности каждого элемента.
Эффективность защиты снижается при отсутствии регулярных проверок. Диагностика автоматических выключателей на наличие дугового износа контактов и проверка сопротивления изоляции необходимы каждые 6 месяцев в промышленных сетях. Несвоевременное выявление дефектов может привести к отказу защиты в критический момент.
Определение характерного звука и вибрации при коротком замыкании
Короткое замыкание сопровождается рядом отчетливо различимых акустических и механических проявлений. Эти признаки позволяют оперативно выявить аварийную ситуацию без специализированных приборов.
- Звук: мгновенный резкий хлопок или глухой удар, напоминающий взрыв. Он обусловлен мгновенным расширением воздуха от высокой температуры дуги, которая может достигать 15 000 °C.
- Последующий гул: низкочастотное гудение, особенно в трансформаторных подстанциях, вызванное механической деформацией обмоток под действием электродинамических сил.
- Металлический треск: характерен для щитов и шинопроводов, где контакты плавятся и разрушаются под действием тока короткого замыкания.
Вибрации в момент КЗ возникают из-за мощного импульса тока, который вызывает:
- Механическую деформацию токоведущих элементов, заметную как дрожание корпуса оборудования.
- Передачу вибраций на строительные конструкции – плиты перекрытий, стены, монтажные рамы.
- Работу защитных устройств (расцепителей, автоматов), сопровождаемую резким щелчком и кратковременной вибрацией.
Для точной идентификации КЗ по звуку и вибрации рекомендуется:
- Проводить обучение персонала с прослушиванием записей реальных аварий.
- Использовать вибродатчики на критически важных узлах – трансформаторах, вводах, шинных мостах.
- Оценивать наличие вибрации в сочетании с характером запаха (озон, жженая изоляция) и визуальными признаками (искрение, дым).
Акустическая и вибрационная диагностика дополняет классические методы выявления КЗ и особенно актуальна в условиях ограниченного доступа к оборудованию.
Оценка искрения и дуговых разрядов в зоне повреждения
Искрение и дуговые разряды в зоне короткого замыкания – прямой индикатор разрушительных процессов в электрической установке. Их интенсивность напрямую связана с уровнем тока КЗ, сопротивлением повреждённого участка и характером контактов, вовлечённых в аварию. При диагностике важно зафиксировать следующие параметры:
| Характер свечения | Яркое ослепляющее свечение указывает на устойчивую дугу с высокой температурой (до 6000 °C), что типично для трёхфазных КЗ на шинах или кабельных вводах. |
| Продолжительность искрения | Искрение длительностью свыше 0,2 секунды говорит о несрабатывании защит; оценка временных параметров помогает локализовать неисправность в системе релейной защиты. |
| Цвет дуги | Синий или бело-голубой цвет указывает на ионизацию меди, жёлто-оранжевый – на присутствие алюминия; это позволяет определить тип разрушенного проводника. |
| Слуховые эффекты | Глухой хлопок при пробое – признак резкого дугового пробоя с мгновенной ионизацией среды; длительное шипение указывает на устойчивое горение дуги в воздухе или газовой изоляции. |
| Следы воздействия | Обугливание, капли расплавленного металла, деформация оболочек указывают на мощное локальное тепловое воздействие. Их анализ позволяет оценить мощность дуги и её траекторию. |
Для точной оценки необходимо использовать термографические камеры, акустические сенсоры и визуальный контроль после снятия напряжения. Повторная подача питания до выяснения причин недопустима. Искрение – не просто следствие, а активный разрушительный фактор, требующий немедленной локализации и устранения.
Фиксация времени срабатывания автоматических выключателей
Точное определение времени срабатывания автоматических выключателей при коротком замыкании позволяет оценить корректность защитных характеристик и предотвратить повреждение оборудования. Измерения выполняются в миллисекундном диапазоне и требуют использования специализированных приборов.
- Применяйте осциллографы с функцией захвата переходных процессов и временным разрешением не менее 0,1 мс. Подключение выполняется параллельно автомату на фазу и нейтраль.
- Фиксация момента короткого замыкания осуществляется через индуктивный токовый датчик, установленный в цепи, где моделируется КЗ.
- Начало отсчета – момент превышения тока срабатывания; окончание – полное размыкание контактов. Учитывайте задержку привода, механическую инерцию и дуговые процессы.
- Для однотипных автоматов фиксируйте среднее время срабатывания из серии не менее 10 испытаний, чтобы исключить отклонения из-за контактного износа или температурных факторов.
- Измерения производите при номинальном напряжении сети, иначе искажается время срабатывания из-за изменения дугового напряжения и индуктивного тока.
Данные о времени срабатывания сравниваются с паспортными характеристиками автоматов – кривыми отключения типа B, C, D. При значительных расхождениях рекомендуется калибровка или замена устройства.

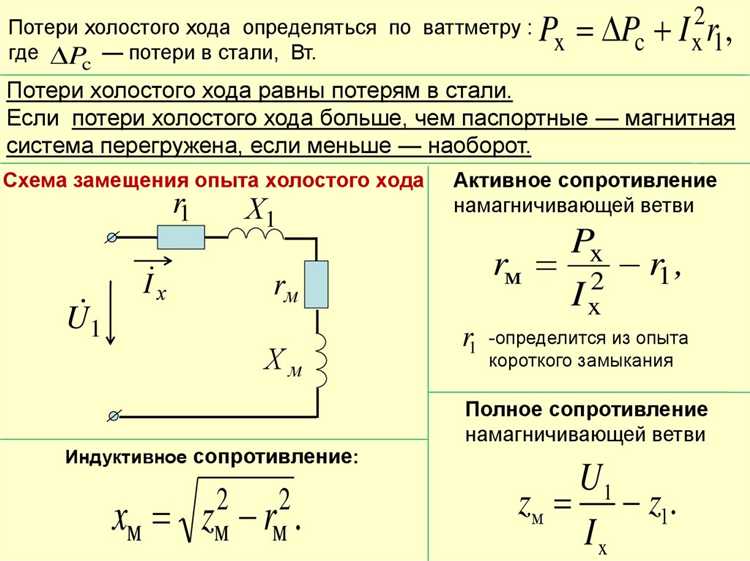

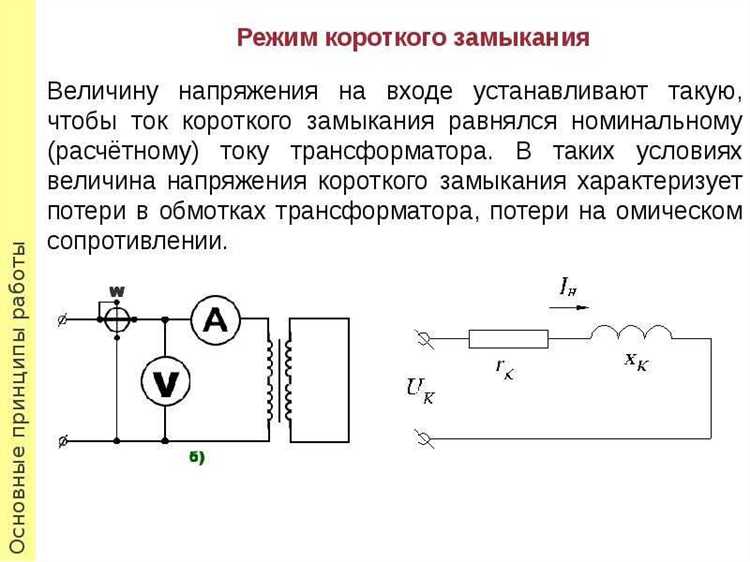

Выявление изменений сопротивления в повреждённой цепи
Резкое снижение сопротивления участка цепи указывает на возникновение короткого замыкания. Для точной диагностики необходимо зафиксировать значения сопротивлений до и после инцидента с использованием омметра или мультиметра в режиме измерения сопротивления. При этом измерения проводятся при отключённом напряжении и полностью обесточенной линии.
Типичным признаком повреждения служит уменьшение сопротивления до значений менее 1 Ом, особенно в силовых цепях. Если до короткого замыкания сопротивление составляло, например, 10–50 Ом, а после зафиксировано 0,3–0,5 Ом, это указывает на наличие низкоомного замыкания или пробоя изоляции.
В сложных распределённых системах эффективно применять методику сравнения фазных и межфазных сопротивлений. Асимметрия в показаниях более чем на 10% по отношению к норме свидетельствует о межфазном замыкании или замыкании на корпус.
Дополнительно рекомендуется использовать мегаомметр для контроля изоляционного сопротивления. Значения ниже 0,5 МОм (при норме от 1 МОм и выше) указывают на деградацию изоляции, предшествующую короткому замыканию. Такой подход позволяет не только выявить факт замыкания, но и определить его характер: пробой, витковое замыкание, частичный контакт.
После устранения повреждения важно повторно измерить сопротивление цепи и сравнить с контрольными значениями, зафиксированными до аварии. Несовпадение параметров может говорить о неполной ликвидации причины замыкания или скрытых дефектах проводников.
Вопрос-ответ:
Какие внешние проявления могут свидетельствовать о возникновении короткого замыкания в электрической цепи?
Наиболее частыми внешними признаками короткого замыкания являются резкий хлопок, искрение, внезапное отключение электрооборудования, резкое падение напряжения, а также появление характерного запаха гари. В некоторых случаях можно наблюдать потемнение или обугливание контактов, повреждение изоляции проводов или автоматическое срабатывание защитных устройств. Всё это указывает на то, что в цепи произошёл аномально высокий ток, вызванный замыканием проводников с разным потенциалом.
Почему при коротком замыкании температура в проводах резко возрастает?
Это связано с тем, что ток, проходящий через цепь во время короткого замыкания, значительно превышает рабочие значения. Такой ток вызывает выделение большого количества тепла согласно закону Джоуля — Ленца. Поскольку сопротивление проводника остаётся практически неизменным, резкое увеличение тока приводит к быстрому нагреву материала, что может привести к оплавлению изоляции и даже возгоранию.
Как отличить короткое замыкание от перегрузки в сети?
Короткое замыкание происходит мгновенно и сопровождается резким скачком тока, в то время как перегрузка развивается более постепенно — это результат превышения допустимой нагрузки в течение определённого времени. При коротком замыкании чаще всего срабатывает автоматический выключатель моментально, а при перегрузке — с задержкой. Также при коротком замыкании часто можно услышать звук хлопка или увидеть искру, чего не наблюдается при перегрузке.
Может ли короткое замыкание возникнуть внутри электроприбора без видимых повреждений снаружи?
Да, вполне. Короткое замыкание может произойти внутри корпуса устройства, например, в результате пробоя изоляции между токоведущими элементами, износа компонентов или производственного брака. Наружные признаки могут отсутствовать, особенно если корпус устройства выполнен из негорючих материалов и сдерживает последствия аварии внутри. Однако, как правило, в таких случаях прибор перестаёт работать, а предохранитель или автоматический выключатель отключает цепь.
Какие меры помогают выявить режим короткого замыкания на раннем этапе?
Наиболее доступный способ — использование автоматических устройств защиты: автоматы, УЗО, предохранители. Они реагируют на превышение тока и отключают питание. В дополнение к этому полезно применять тепловизоры и токовые клещи при обслуживании электросетей. Также важно регулярно проводить визуальный осмотр оборудования, особенно в местах с повышенной влажностью или пылью, где изоляция может быстрее разрушаться. Выявление слабых мест до аварийной ситуации позволяет предотвратить серьёзные повреждения.
