Какие условия необходимы для получения в проводнике индукционного тока

Индукционный ток в проводнике возникает только при наличии строго определённых физических условий. В первую очередь требуется изменение магнитного потока, пронизывающего контур. Это может быть реализовано путём движения проводника в магнитном поле, либо изменением самого поля во времени. Простой поворот рамки в постоянном магнитном поле уже создаёт условия для появления тока.

Одним из ключевых факторов является скорость изменения магнитного потока. Чем быстрее происходит изменение, тем выше индуцированная ЭДС. Это позволяет управлять силой индукционного тока, регулируя параметры магнитного поля и движение проводника. Например, при линейном перемещении медного стержня в постоянном поле с индукцией 0,5 Тл и скоростью 2 м/с на концах стержня длиной 0,3 м возникает ЭДС около 0,3 В.

Наличие замкнутого контура обязательно – без него индуцированная ЭДС не создаст тока. Также важно учитывать электрическое сопротивление цепи: при высоких значениях сопротивления ток может быть незначительным даже при существенной ЭДС. На практике используются катушки с десятками или сотнями витков для повышения суммарной ЭДС за счёт действия на каждый виток.

Дополнительно, если проводник находится в однородном магнитном поле, направленном параллельно его движению, индукционный ток не возникает. Для генерации ЭДС необходимо наличие нормальной составляющей магнитной индукции по отношению к плоскости движения. Это особенно важно при проектировании индукционных датчиков и электрогенераторов, где ориентация компонентов напрямую влияет на результат.

Роль изменения магнитного потока в процессе индукции

Магнитный поток – физическая величина, определяемая произведением магнитной индукции на площадь поверхности, перпендикулярной линиям магнитного поля. Основное условие возникновения индукционного тока – изменение магнитного потока через замкнутый проводник. Это изменение может происходить как за счёт изменения самого магнитного поля, так и за счёт движения проводника относительно поля.

Согласно закону Фарадея, электродвижущая сила индукции (ЭДС) прямо пропорциональна скорости изменения магнитного потока:

• Быстрое изменение потока вызывает большую ЭДС, что особенно важно в генераторах и трансформаторах;
• Плавное изменение даёт низкую ЭДС, но позволяет контролировать параметры индукции в чувствительных измерительных цепях;
• Отсутствие изменения потока исключает появление индукционного тока, независимо от наличия магнитного поля.

Индукция возможна при соблюдении хотя бы одного из трёх условий:

1. Изменение магнитной индукции (например, включение или выключение электромагнита);
2. Изменение площади, через которую проходит поток (например, поворот рамки в поле);
3. Изменение угла между вектором магнитной индукции и нормалью к поверхности контура.

На практике для усиления индукции используются:

• Ферромагнитные сердечники, концентрирующие поток в узком объёме;
• Катушки с большим числом витков, увеличивающие результирующую ЭДС;
• Системы с переменным магнитным полем (генераторы переменного тока, индукционные плиты).

Для инженерных расчётов важно учитывать не только мгновенное значение потока, но и его производную по времени. Именно скорость изменения магнитного потока определяет величину индуцированной ЭДС, а следовательно, и интенсивность тока в замкнутом контуре.

Как влияет скорость изменения магнитного поля на силу тока

Сила индуцированного тока прямо пропорциональна скорости изменения магнитного потока через поверхность проводника. Это следует из закона Фарадея, где ЭДС индукции определяется производной магнитного потока по времени. При увеличении скорости изменения магнитного поля, например, при быстром перемещении магнита вдоль катушки, величина ЭДС возрастает, а следовательно – усиливается ток в цепи.

На практике это проявляется в том, что при резком изменении поля (например, отключении электромагнита или быстром вращении магнитного диска) в проводнике возникает кратковременный, но значительный ток. Если изменение поля происходит медленно, то индуцированный ток будет мал. Поэтому для генераторов и трансформаторов критически важно обеспечить высокую скорость изменения магнитного потока – за счёт увеличения частоты переменного тока или повышения скорости движения магнитов относительно катушек.

При проектировании электрических машин рекомендуется учитывать инерционность магнитной системы и сопротивление цепи. Чтобы получить максимальный ток, необходимо не только обеспечить высокую скорость изменения поля, но и минимизировать сопротивление проводника, сохраняя при этом оптимальное количество витков, через которые проходит поток. Это особенно актуально для импульсных систем, где кратковременные изменения магнитного поля используются для формирования мощных токовых импульсов.

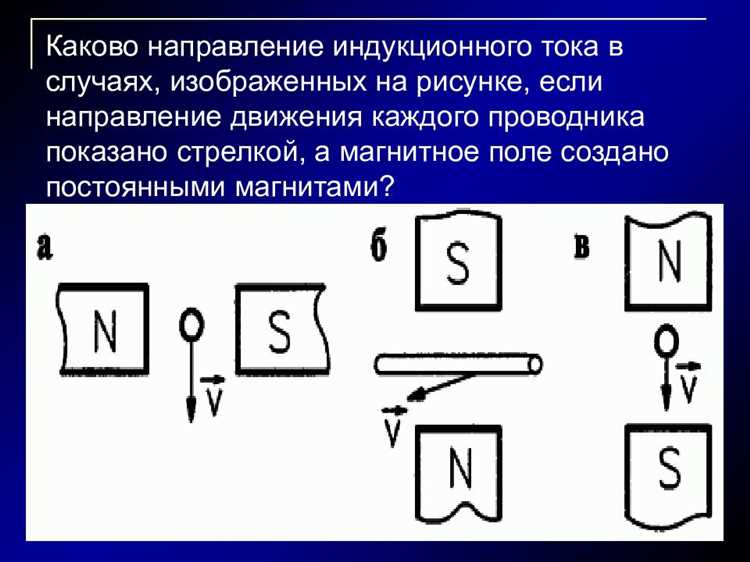

Зависимость индукционного тока от ориентации проводника

Ориентация проводника относительно линий магнитного поля напрямую влияет на величину индуцированного тока. Максимальный эффект наблюдается, когда плоскость витка или контура перпендикулярна направлению изменения магнитного потока. В этом случае скорость изменения потока через поверхность проводника достигает максимума, что соответствует наибольшей ЭДС индукции по закону Фарадея.

Если же проводник расположен параллельно линиям магнитного поля, магнитный поток через него практически не меняется при движении магнита или при изменении самого поля. В этом положении ЭДС либо отсутствует, либо её величина близка к нулю, так как проекция вектора магнитной индукции на нормаль к поверхности минимальна.

При проектировании катушек индуктивности и контуров важно строго учитывать ориентацию относительно источника переменного магнитного поля. Смещение угла наклона всего на 30–45° может снизить индуцированный ток в 2–3 раза. Для достижения устойчивой индукции требуется поддерживать угол между вектором магнитной индукции и нормалью к поверхности проводника близким к 90°.

На практике это учитывается, например, в конструкции индукционных генераторов, где обмотки якоря располагаются в строго определённой геометрии по отношению к вращающемуся магнитному полю. Любое отклонение приводит к снижению выходного напряжения и эффективности преобразования энергии.

Влияние формы и площади витка на величину тока

Геометрические параметры проводящего витка напрямую влияют на величину индуцированного в нём тока. Основное влияние оказывают площадь, заключённая витком, и его форма. Согласно закону Фарадея, ЭДС индукции пропорциональна скорости изменения магнитного потока, пронизывающего замкнутый контур:

ЭДС = –dΦ/dt

Где Φ – магнитный поток, равный произведению магнитной индукции на площадь и на косинус угла между направлением поля и нормалью к площади витка.

• Чем больше площадь витка, тем больше магнитный поток при прочих равных условиях, а значит – выше индуцированная ЭДС и, как следствие, сила тока.
• Для витков одинаковой длины проводника, форма, обеспечивающая максимальную площадь, – круг. Поэтому круглые витки более эффективны с точки зрения индукции, чем, например, квадратные или прямоугольные.
• При многовитковой катушке эффект усиливается пропорционально числу витков, так как суммарная ЭДС складывается из ЭДС каждого витка.

Для максимизации тока в индукторе рекомендуется:

1. Выбирать витки круглой формы для увеличения эффективной площади.
2. Располагать витки перпендикулярно вектору магнитной индукции для оптимального проникновения потока.
3. Использовать большее число витков при сохранении компактности конструкции.

Таким образом, изменение формы и площади витка – один из действенных способов регулирования силы индуцированного тока в системе без изменения внешнего магнитного поля.

Значение замкнутого контура для появления индукционного тока

Индукционный ток возникает только в случае, если проводник образует замкнутый электрический контур. Это обусловлено тем, что электродвижущая сила индукции, возникающая при изменении магнитного потока, способна вызвать движение электронов лишь тогда, когда они могут циркулировать по полному пути без разрыва.

Если контур не замкнут, возникающая ЭДС не приводит к протеканию тока, так как нет непрерывного проводящего пути. В этом случае можно наблюдать только появление потенциала между концами проводника, но не сам ток. Следовательно, наличие замкнутого пути – необходимое условие для преобразования ЭДС в электрический ток.

Для лабораторных и технических применений важно обеспечить надёжное соединение всех элементов цепи. Даже короткий разрыв в контуре – контактное сопротивление, повреждение провода или окисление клеммы – делает невозможным появление индукционного тока.

Также стоит учитывать, что геометрическая форма замкнутого контура влияет на распределение индуцированной ЭДС, однако без замыкания контура любые изменения магнитного потока не приводят к возникновению тока. Поэтому при проектировании устройств, использующих электромагнитную индукцию (генераторов, трансформаторов, датчиков), первоочерёдное внимание уделяется целостности и непрерывности проводящих путей.

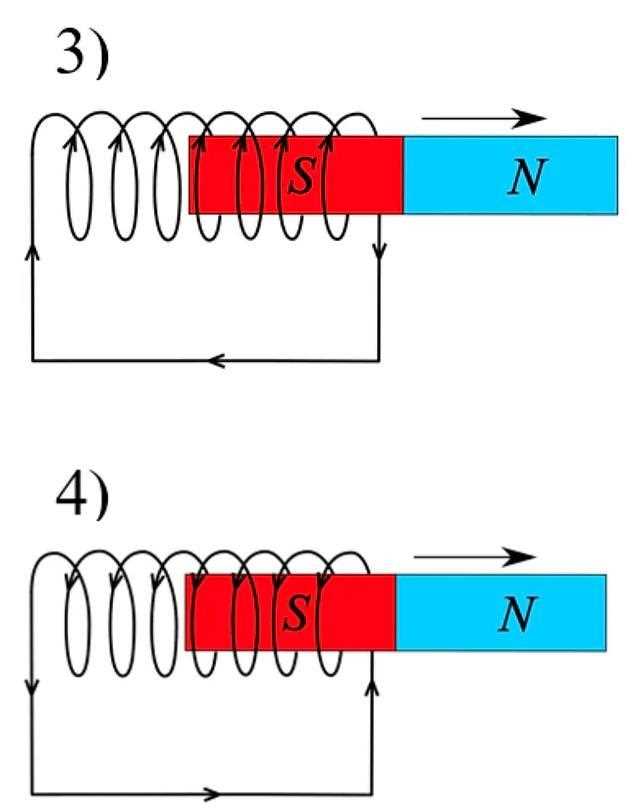

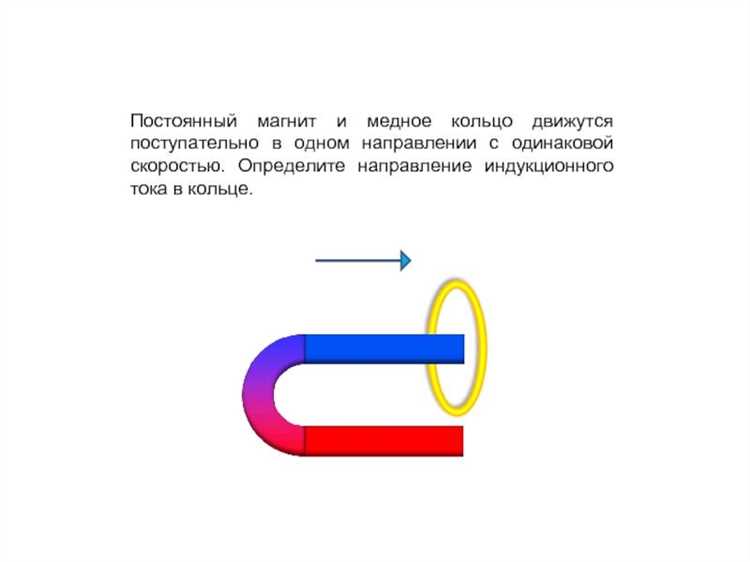

Воздействие относительного движения магнита и проводника

Если магнит или проводник перемещается с постоянной скоростью вдоль линии магнитного поля, магнитный поток через контур изменяется пропорционально скорости и геометрии расположения. При увеличении скорости движения растет скорость изменения магнитного потока, что приводит к увеличению индуцированного напряжения и, соответственно, тока.

Важным фактором является ориентация движения: максимальное изменение магнитного потока происходит при движении, перпендикулярном силовым линиям магнитного поля. Движение вдоль направления силовых линий не приводит к изменению магнитного потока и индукционному току.

Для повышения индукционного тока следует увеличить скорость относительного движения, площадь контура проводника или использовать магниты с более сильным магнитным полем. В технических устройствах важно обеспечить стабильное и равномерное движение, избегая резких остановок и ускорений, чтобы предотвратить скачки индукционного тока и возможные повреждения.

При экспериментальном определении индукционного тока рекомендуется фиксировать скорость движения и угол ориентации проводника относительно магнитного поля для точного анализа зависимости индукционного эффекта от параметров движения.

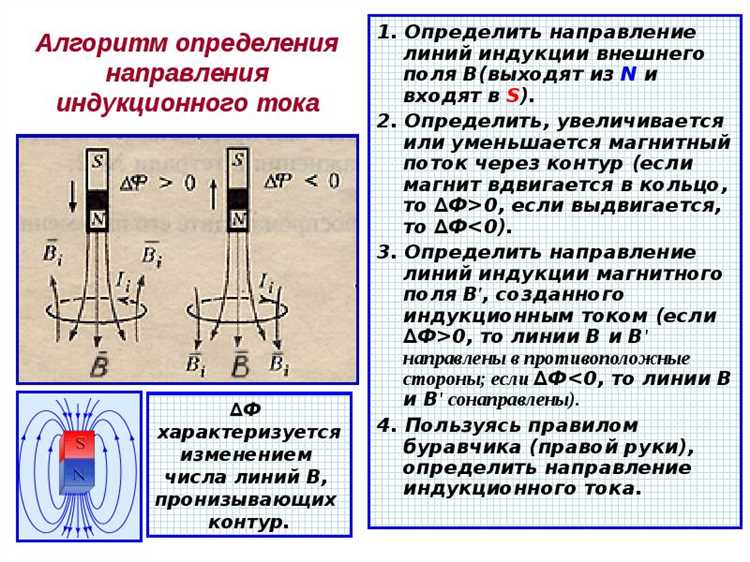

Использование правила Ленца для определения направления тока

Правило Ленца формулирует направление индукционного тока так, чтобы создать магнитное поле, противодействующее изменению магнитного потока, вызвавшему этот ток. Оно основано на законе сохранения энергии и выражается формулой:

ЭДС индукции направлена таким образом, что возникающий ток создает магнитное поле, компенсирующее изменение внешнего поля.

Для практического применения правила необходимо выполнить следующие шаги:

1. Определить направление изменения магнитного потока через проводник или контур (увеличение или уменьшение).
2. Выявить направление создаваемого магнитного поля, которое должно препятствовать этому изменению (то есть создавать поле, противоположное по направлению изменению).
3. С помощью правила правой руки определить направление тока, создающего нужное магнитное поле: большой палец указывает направление магнитного поля, а согнутые пальцы – направление тока в проводнике.

Пример: если магнитный поток через замкнутый контур увеличивается в направлении «вдоль оси» контура, индукционный ток будет создавать магнитное поле в противоположном направлении, тем самым снижая общий рост потока.

В случае движущегося проводника в постоянном магнитном поле направление индукционного тока также определяется правилом Ленца, где противодействие движению обусловлено силой Лоренца, направленной так, чтобы уменьшить относительное движение между магнитом и проводником.

Для точного определения направления индукционного тока можно использовать следующую схему:

Таким образом, правило Ленца служит не только теоретическим обоснованием направления индукционного тока, но и практическим инструментом для анализа электрических цепей с изменяющимися магнитными потоками.

Индукция тока при перемещении проводника в однородном поле

При движении проводника длиной l со скоростью v в однородном магнитном поле с индукцией B, перпендикулярном направлению движения, возникает электродвижущая сила (ЭДС) индукции, равная:

ε = B · l · v

ЭДС обусловлена изменением магнитного потока, пронизывающего замкнутый контур, если проводник входит в цепь. Для возникновения индукционного тока необходим замкнутый электрический контур, включающий движущийся проводник. При отсутствии замыкания ток не возникает, хотя ЭДС присутствует.

Направление индукционного тока определяется правилом Ленца: ток стремится создать магнитное поле, противодействующее изменению магнитного потока. Практически это означает, что сила Лоренца, действующая на заряды в проводнике, заставляет электроны двигаться в направлении, противоположном движению проводника относительно поля.

Максимальная величина тока I при сопротивлении цепи R рассчитывается по формуле:

I = ε / R = (B · l · v) / R

Для повышения величины индукционного тока следует увеличить скорость движения проводника, длину активной части проводника, либо индукцию магнитного поля. Уменьшение сопротивления цепи также усиливает ток.

При движении проводника в направлении, не перпендикулярном к магнитному полю, эффективная составляющая скорости учитывается через косинус угла между направлением движения и линиями поля, что уменьшает ЭДС и ток:

ε = B · l · v · sin(θ), где θ – угол между направлением движения и вектором магнитного поля.

Практическое применение данного эффекта используется в генераторах и датчиках скорости, где движение проводника или обмотки в магнитном поле преобразуется в электрический ток с пропорциональной величиной.

Вопрос-ответ:

Что нужно для появления индукционного тока в металлическом проводнике?

Индукционный ток возникает, если в замкнутом проводящем контуре происходит изменение магнитного потока, пронизывающего этот контур. Это может происходить при движении проводника в магнитном поле, при изменении силы магнитного поля или его ориентации. Ключевым условием является наличие магнитного потока, который меняется со временем, что приводит к появлению ЭДС индукции и, соответственно, тока.

Как влияет скорость движения проводника на величину индукционного тока?

При перемещении проводника в магнитном поле скорость его движения напрямую влияет на скорость изменения магнитного потока, проходящего через контур. Чем выше скорость, тем быстрее меняется магнитный поток, и тем больше индуцированная электродвижущая сила. Это приводит к увеличению силы индукционного тока, если сопротивление цепи остаётся неизменным.

Почему замкнутый контур обязателен для возникновения индукционного тока?

Индукционный ток может протекать только в замкнутой цепи, поскольку для возникновения электрического тока требуется замкнутый путь для движения зарядов. Если контур разомкнут, электродвижущая сила индукции может возникать, но ток не появится, так как электроны не смогут совершить замкнутое движение по проводнику.

Как изменяется направление индукционного тока при изменении направления движения проводника?

Направление индукционного тока зависит от направления изменения магнитного потока. При изменении направления движения проводника в магнитном поле меняется знак изменения магнитного потока, что приводит к обратному направлению индуцированного тока. Это согласуется с правилом Ленца — индукционный ток всегда направлен так, чтобы противодействовать изменению магнитного потока.

Какая роль площади контура в появлении индукционного тока?

Площадь контура определяет величину магнитного потока, который проходит через проводник. Чем больше площадь, тем больший магнитный поток может быть изменён при движении или изменении поля. Соответственно, при одинаковых условиях изменения поля увеличение площади приводит к более сильной электродвижущей силе и большему индукционному току.

Какие физические условия необходимы для возникновения индукционного тока в проводнике?

Индукционный ток появляется в проводнике только при изменении магнитного потока, пронизывающего контур этого проводника. Для этого требуется наличие магнитного поля и относительного движения либо изменение самого поля во времени. Важно, чтобы проводник был замкнутым, иначе ток не сможет замкнуться и появиться. Таким образом, ключевыми условиями являются: изменяющийся магнитный поток и замкнутая цепь, позволяющая свободное движение заряженных частиц по проводнику.
