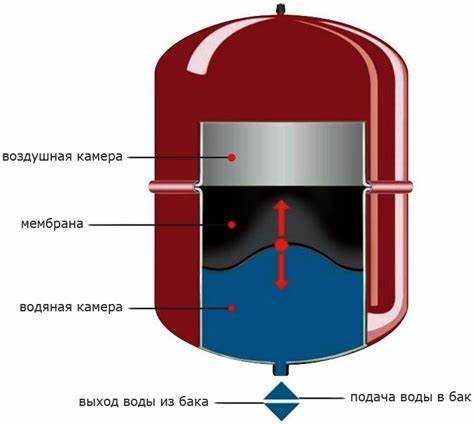

Расширительный бачок является ключевым элементом системы отопления, обеспечивая компенсацию изменения объема теплоносителя при нагреве. Оптимальное давление в нем напрямую влияет на стабильную работу системы и предотвращение аварийных ситуаций. Нормальное давление в расширительном бачке обычно находится в диапазоне от 1,0 до 1,5 бар, что соответствует типичному давлению холодного теплоносителя в отопительном контуре.
При заполнении системы и перед запуском котла давление в бачке следует проверить и при необходимости отрегулировать с помощью встроенного клапана. Рекомендуется ориентироваться на технические данные конкретной модели расширительного бака и учитывать высоту установки системы: на каждый метр подъема воды давление должно увеличиваться примерно на 0,1 бар.
Низкое давление в бачке может привести к недостаточному заполнению контура и возникновению воздушных пробок, а чрезмерное давление способно вызвать разрушение мембраны или сброс излишков теплоносителя через предохранительный клапан. Регулярная проверка и поддержание давления на рекомендованном уровне обеспечивают долговечность системы и снижают риск поломок.
Как определить правильное давление в расширительном бачке для разных систем отопления
Определение правильного давления в расширительном бачке напрямую зависит от типа отопительной системы и начального давления в системе. Для закрытых систем с закрытым расширительным бачком обычно исходным считается давление в 1,0–1,5 бар при холодном состоянии системы.
В системах с одноконтурным отоплением давление в расширительном бачке должно соответствовать статическому давлению на самой верхней точке системы, увеличенному на 0,1–0,3 бар для компенсации потерь. Статическое давление рассчитывается по формуле: 0,1 бар на каждый метр высоты от расширительного бачка до максимальной точки отопления.
Для двухконтурных систем отопления, где в одном контуре горячая вода циркулирует для отопления, а в другом – для ГВС, давление в расширительном бачке устанавливают с учётом максимального рабочего давления обоих контуров, ориентируясь на более высокое значение. Обычно оно варьируется от 1,2 до 1,8 бар.
В открытых системах с расширительным бачком под атмосферным давлением давление не регулируют, однако важно следить за уровнем воды и состоянием мембраны, если она есть. В таких системах давление внутри бачка не должно превышать атмосферное, чтобы избежать избыточного напряжения и утечек.
При настройке давления расширительного бачка измеряют давление воздуха внутри мембранного бака с помощью автомобильного манометра на вентиле, расположенном на корпусе бачка. Измерение проводится при холодной системе и отключенном питании циркуляционного насоса.
Рекомендуется настраивать давление воздуха на 0,1–0,3 бар ниже расчетного давления системы для предотвращения избыточного сжатия мембраны и снижения эффективности работы расширительного бачка.
Если давление в системе превышает норму, возможно повреждение мембраны или неправильная настройка давления воздуха в баке. В таких случаях мембрану проверяют и, при необходимости, заменяют. Воздух в бачке регулируют с помощью компрессора или насоса, снижая или повышая давление до требуемого значения.
Правильный выбор и настройка давления расширительного бачка исключает гидроудары и обеспечивает стабильную работу системы отопления без перепадов давления и риска протечек.
Влияние давления в расширительном бачке на работу циркуляционного насоса
Давление в расширительном бачке напрямую влияет на эффективность и долговечность циркуляционного насоса в системе отопления. Оптимальное давление обеспечивает стабильную подачу теплоносителя и предотвращает кавитацию, которая может повредить насос.
- При слишком низком давлении в расширительном бачке увеличивается риск образования воздушных пробок в системе. Это вызывает нестабильную работу насоса и снижение производительности.
- Высокое давление выше рекомендованного значения (обычно на 0,1–0,2 бар выше давления холодной системы) создает избыточную нагрузку на насос, что приводит к его перегреву и ускоренному износу.
- Нормальное давление расширительного бачка поддерживает баланс между давлением в системе и компенсацией теплового расширения теплоносителя, что предотвращает гидравлические удары и вибрации в насосе.
Для корректной работы циркуляционного насоса рекомендуется:
- Проверять давление в расширительном бачке не реже одного раза в сезон, особенно перед началом отопительного сезона.
- Устанавливать давление в бачке согласно техническим параметрам котла и спецификациям насоса – обычно от 1,0 до 1,5 бар для бытовых систем.
- Использовать манометр и автоматические устройства для контроля и поддержания давления на необходимом уровне.
- Проводить регулярное удаление воздуха из системы, чтобы исключить влияние перепадов давления на насос.
Нарушение рекомендуемых параметров давления приводит к повышенному энергопотреблению насоса, сокращению его ресурса и возможным поломкам. Правильная настройка давления расширительного бачка обеспечивает плавную и стабильную работу циркуляционного насоса в любых условиях эксплуатации.
Как проверить давление в расширительном бачке без специального оборудования
Для проверки давления в расширительном бачке без манометра необходимо выполнить несколько последовательных действий. Сначала отключите отопительный котёл и дайте системе остыть, чтобы избежать ожогов и ошибок измерений.
Найдите вентиль на расширительном бачке, аналогичный автомобильному ниппелю для подкачки шин. Снимите с него защитный колпачок. Надавите пальцем на шток вентиля: если чувствуется резкое сопротивление воздуха, значит давление в пределах нормы, обычно 1,0–1,5 бар для большинства систем.
Если шток нажимается легко и воздух выходит, вероятно, давление ниже требуемого уровня. Для уточнения можно сравнить ощущение с давлением в автомобильной шине, которое обычно должно быть ощутимо жестким. При слабом сопротивлении требуется подкачка воздуха компрессором или насосом.
Проверку проводят на холодной системе, так как в горячем состоянии давление значительно выше из-за нагрева воды. Если сомневаетесь, выполните измерение дважды: сначала при холодном, затем при горячем состоянии, чтобы оценить динамику давления.
При обнаружении низкого давления в мембранной части бачка следует отключить питание системы, стравить воду с расширительного бачка и накачать воздух до значения, рекомендованного производителем – обычно это 1,0 бар для бытовых систем.
После регулировки давления проверьте герметичность вентиля и установите колпачок обратно. Такой метод позволяет контролировать состояние бачка без манометра, минимизируя риски неисправностей в системе отопления.
Причины падения давления в расширительном бачке и способы их выявления
Основная причина снижения давления – утечка воздуха через клапан или повреждение мембраны бачка. При разгерметизации мембраны давление падает из-за смешивания воздуха с теплоносителем. Для выявления повреждений мембраны проводят тест с полным сливом системы и последующим забором воздуха через вентиль – если давление не удерживается, мембрана неисправна.
Коррозия и отложение на внутренних поверхностях расширительного бачка вызывают появление микротрещин и неплотностей, приводящих к утечкам. Для диагностики проверяют наличие ржавчины на корпусе и вокруг соединений, а также проводят визуальный осмотр и давление тест на герметичность.
Неправильная настройка или выход из строя предохранительного клапана приводит к сбросу давления. Для проверки измеряют давление в системе перед и после клапана, а также оценивают его состояние на предмет засоров и деформаций.
Недостаток воздуха внутри бачка из-за неправильного давления пружинного клапана или неисправности воздушного клапана вызывает снижение давления. Для проверки используют манометр и насос для подкачки воздуха, сравнивая показания с рекомендованными значениями производителя (обычно 1,0–1,5 бар для бытовых систем).
Постоянное снижение давления может сигнализировать о микротрещинах в соединительных трубах или фитингах. Выявить такие утечки помогает применение мыльного раствора или использование ультразвуковых детекторов утечек.
Корректировка давления в расширительном бачке: пошаговая инструкция
1. Отключите отопительный котел и дайте системе остыть, чтобы избежать ожогов и повреждений оборудования.
2. Найдите вентиль для проверки давления на корпусе расширительного бачка – обычно это ниппель, похожий на автомобильный клапан.
3. С помощью манометра или автомобильного насоса с манометром измерьте текущее давление воздуха в бачке. Нормальное давление для большинства систем отопления составляет 1,0–1,5 бара (100–150 кПа) при холодной системе.
4. Если давление ниже нормы, воспользуйтесь автомобильным насосом или насосом для накачивания шин, чтобы увеличить давление воздуха до требуемого значения. Накачивайте воздух небольшими порциями, периодически контролируя давление манометром.
5. При избыточном давлении аккуратно сбросьте воздух через клапан, нажимая на сердечник ниппеля до достижения нужного уровня.
6. Проверьте герметичность и отсутствие утечек воздуха после коррекции, повторно измерив давление через 10–15 минут.
7. Включите отопительный котел и проверьте давление в системе на манометре котла, чтобы убедиться в корректной работе расширительного бачка после корректировки.
8. При регулярных падениях давления в расширительном бачке стоит проверить мембрану на целостность и состояние клапана, возможно потребуется замена расширительного бака.
Влияние температуры теплоносителя на давление в расширительном бачке
Температура теплоносителя напрямую влияет на давление в расширительном бачке. При нагреве жидкости ее объем увеличивается, что вызывает рост давления внутри системы отопления. Для воды повышение температуры на 10 °C в среднем увеличивает давление примерно на 0,2–0,3 бар в закрытых системах с жестко заданным объемом расширительного бачка.
Если температура теплоносителя достигает 90–95 °C, давление может подняться на 1,5–2 бара выше начального (холодного) значения. Поэтому в холодном состоянии давление в бачке обычно устанавливают в пределах 1,0–1,5 бара, чтобы обеспечить запас на расширение при нагреве.
Для предотвращения чрезмерного повышения давления необходимо корректно подобрать давление в расширительном бачке согласно максимальной температуре теплоносителя и высоте системы. Например, для жилых домов с максимальной температурой 70–80 °C рекомендуется устанавливать давление в пределах 1,2–1,4 бара в холодном состоянии.
При увеличении температуры важно контролировать герметичность мембраны в бачке, так как ее повреждение ведет к неправильной компенсации объема и резким скачкам давления. Регулярные проверки давления в холодном состоянии позволяют своевременно выявить отклонения, вызванные изменениями температуры или износом компонентов.
Рекомендации: перед запуском системы отопления замерять давление при комнатной температуре, корректировать его с учетом максимально допустимой температуры теплоносителя и следить за состоянием мембраны расширительного бачка, чтобы обеспечить стабильную работу системы без риска гидравлических ударов.
Как часто нужно контролировать давление в расширительном бачке
Оптимальный интервал проверки давления в расширительном бачке системы отопления составляет не реже одного раза в сезон – до начала отопительного периода и после его завершения.
В системах с интенсивной эксплуатацией и частыми перепадами температуры контроль рекомендуется проводить ежемесячно для своевременного выявления изменений.
Если в системе используются автоматические регулировочные устройства, визуальный осмотр и измерение давления можно сократить до одного раза за отопительный сезон, но при первых признаках снижения эффективности отопления – проверку проводят незамедлительно.
После ремонта, замены или регулировки компонентов системы отопления давление в расширительном бачке следует проверить сразу, чтобы исключить ошибки настройки и повреждения мембраны.
Регулярность контроля напрямую влияет на срок службы бачка и предотвращает аварийные ситуации, вызванные избыточным или недостаточным давлением.
Последствия неправильного давления в расширительном бачке для системы отопления
Нарушение давления в расширительном бачке напрямую влияет на работоспособность отопительной системы. Оптимальное значение обычно составляет 0,8–1,5 бар, в зависимости от конструкции и высоты установки оборудования. Отклонение от нормы вызывает целый ряд технических проблем.
- Гидроудары и утечки: При избыточном давлении вода расширяется без возможности компенсации, что приводит к гидроударам, разгерметизации соединений и течам в слабых точках системы.
- Падение давления в системе: При недостаточном давлении мембрана бачка не справляется с компенсацией объёма воды, из-за чего падает общее давление. Это приводит к неравномерному прогреву радиаторов, особенно на удалённых участках.
- Коррозия элементов: Недостаточное давление способствует проникновению кислорода через автоматические воздухоотводчики, активируя коррозионные процессы внутри радиаторов и котла.
- Выход из строя насоса: Неправильный напор ухудшает циркуляцию теплоносителя, вызывая перегрузку циркуляционного насоса и ускоренный износ подшипников и крыльчатки.
- Ошибки и остановка котла: Современные котлы реагируют на отклонения давления автоматической блокировкой. При недостатке давления система аварийно отключается, оставляя помещение без отопления.
Для предотвращения этих последствий рекомендуется регулярно проверять давление в расширительном бачке при остывшей системе и корректировать его в соответствии с паспортными значениями. Проверка должна включать замер давления с помощью манометра, контроль герметичности ниппеля и при необходимости – подкачку насосом или сброс излишков воздуха.
Вопрос-ответ:
Можно ли определить нормальное давление в расширительном бачке по манометру на котле?
Манометр на котле показывает общее давление в системе отопления, а не конкретно в расширительном бачке. Однако, если система герметична и бачок исправен, давление в бачке косвенно влияет на общее давление. Чтобы точно узнать давление в самом бачке, нужно измерить его при отключённой системе с помощью отдельного манометра, подключённого к ниппелю бачка. Обычно нормой считается 0,8–1,5 бар, но точное значение зависит от типа системы и высоты установки.
Что будет, если давление в расширительном бачке ниже нормы?
Если давление в бачке недостаточное, это приводит к тому, что он не компенсирует температурное расширение теплоносителя. В результате давление в системе при нагреве быстро растёт, и может сработать предохранительный клапан. Это не только снижает эффективность отопления, но и может привести к вытеканию теплоносителя и ускоренному износу оборудования.
Как проверить давление в расширительном бачке самостоятельно?
Для проверки потребуется автомобильный манометр. Сначала нужно выключить котёл и дождаться, пока система остынет. Затем сбросить давление в системе до нуля через сливной кран. После этого манометр подключают к ниппелю бачка (обычно он находится под пластиковой крышкой). Если показания ниже рекомендованных производителем значений, давление нужно подкачать насосом до нужного уровня.
Допустимо ли подкачивать давление в бачке, не сливая воду из системы?
Нет, подкачивать давление в расширительном бачке можно только при нулевом давлении в системе отопления. Иначе давление воздуха в бачке будет занижено из-за сопротивления воды, и настройка окажется неточной. Перед подкачкой необходимо полностью сбросить давление в трубах через сливной кран, только после этого можно корректировать давление в бачке.
