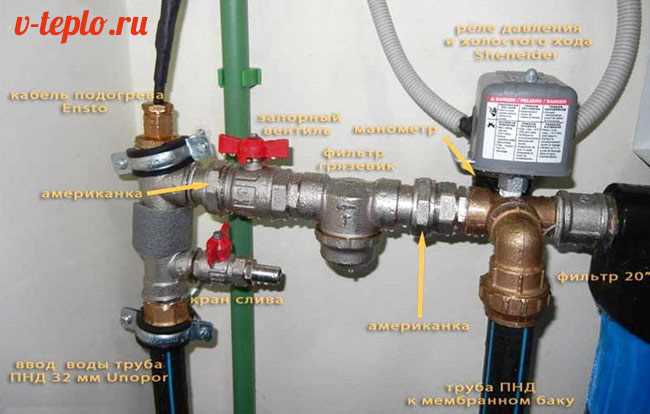

Какое давление должно быть в реле давления для насоса

Корректная настройка давления в реле управления насосом – ключевой фактор стабильной работы системы водоснабжения. Именно реле давления отвечает за автоматическое включение и отключение насоса в зависимости от текущего давления в системе. Ошибки в установке пороговых значений могут привести к частым циклам включения, перегрузке оборудования или недостаточному давлению воды в точках потребления.

Типовые реле давления для бытовых насосов позволяют регулировать два параметра: давление включения и давление отключения. Давление включения обычно настраивается в пределах 1,4–1,8 бар, а отключения – 2,8–3,2 бар. Однако конкретные значения должны подбираться с учетом характеристик насоса, глубины скважины, высоты водопровода и потребностей пользователей. Разница между включением и отключением должна составлять минимум 1 бар, чтобы предотвратить частое срабатывание реле.

Перед началом настройки необходимо убедиться в исправности манометра и отсутствии утечек в системе. Реле должно быть обесточено, а настройки производятся с помощью регулировочных гаек. Большая гайка изменяет давление отключения, а меньшая – разницу между включением и отключением. После каждой корректировки требуется провести тест: запустить насос, отследить момент включения и отключения по показаниям манометра и при необходимости внести корректировки.

Игнорирование точной настройки реле может привести к гидроударам, преждевременному износу насоса или нестабильному давлению воды. Настройка должна производиться с учетом типа системы – открытая или закрытая, наличия гидроаккумулятора, а также предполагаемого режима работы насоса (частое или редкое использование). Важную роль играет также температурный режим окружающей среды, особенно в неотапливаемых помещениях.

Как определить начальное и конечное давление включения реле

Для корректной настройки реле давления необходимо точно определить два ключевых параметра: давление включения и давление отключения насоса. Эти значения зависят от типа насосной системы, технических характеристик оборудования и требований к стабильности водоснабжения.

Начальное давление включения (нижний порог) – это значение, при котором насос должен автоматически запускаться. Оно должно быть достаточно высоким, чтобы обеспечить необходимое давление в системе, но не превышать допустимых пределов для защиты оборудования от перегрузок. Обычно этот показатель устанавливают с учетом следующих факторов:

• Минимального давления, необходимого для корректной работы сантехнических приборов (обычно не ниже 1,5 бар);
• Высоты подъема воды до самой удаленной точки (0,1 бар на каждый метр);
• Потерь давления в трубопроводах (зависит от длины и диаметра труб, а также количества фитингов).

Конечное давление отключения (верхний порог) – это значение, при достижении которого насос должен автоматически останавливаться. Оно должно обеспечивать стабильный запас давления и не превышать максимально допустимое давление для бака и трубопровода (обычно 3–4 бар для бытовых систем).

Оптимальный диапазон между давлением включения и отключения – 1,0–1,5 бар. Более узкий диапазон приведет к частому включению насоса, что снижает ресурс оборудования. Слишком широкий – создаёт колебания давления в системе.

Для практического определения параметров:

1. Отключите питание насоса и сбросьте давление через кран, запоминая момент, при котором манометр показывает минимальное значение – это приблизительный уровень включения.
2. Включите насос и наблюдайте за ростом давления. Когда он достигнет значения, при котором насос отключается – это и есть уровень отключения.
3. Сравните полученные данные с техническими характеристиками реле. При необходимости выполните корректировку регулировочными винтами: один отвечает за общий диапазон давления, второй – за разницу между включением и отключением.

После настройки проверьте работу реле в автоматическом режиме: давление должно стабильно колебаться в пределах заданного диапазона без резких скачков и задержек при срабатывании.

Что влияет на выбор диапазона давления в реле насоса

Следующий важный параметр – объём и давление воздуха в гидроаккумуляторе. Давление включения реле должно быть на 0,2–0,3 бар выше давления воздуха в баке. Например, если в баке установлено 1,5 бар, реле следует настроить на включение при 1,7–1,8 бар, иначе произойдёт быстрый износ мембраны.

Также влияет расстояние до точек водоразбора и высота подъема. Чем выше дом или длиннее трубопровод, тем большее выходное давление необходимо установить. При подъёме воды на каждый этаж следует учитывать потери 0,3–0,5 бар.

Важно учитывать характеристики самого насоса. Если паспортный максимум составляет 4 бар, устанавливать верхний предел реле выше 3,5 бар недопустимо – возможен перегрев и срабатывание защиты. Всегда нужно оставлять запас в 10–15% от максимально допустимого давления.

Наконец, следует учитывать потребности оборудования. Некоторые бойлеры и фильтры рассчитаны на работу не выше 3 бар. Превышение этих значений приводит к авариям и протечкам. Диапазон давления должен соответствовать самому чувствительному элементу в системе.

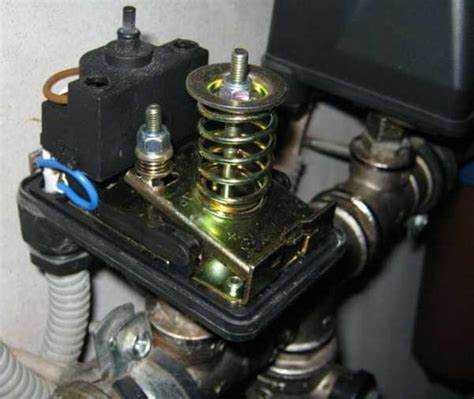

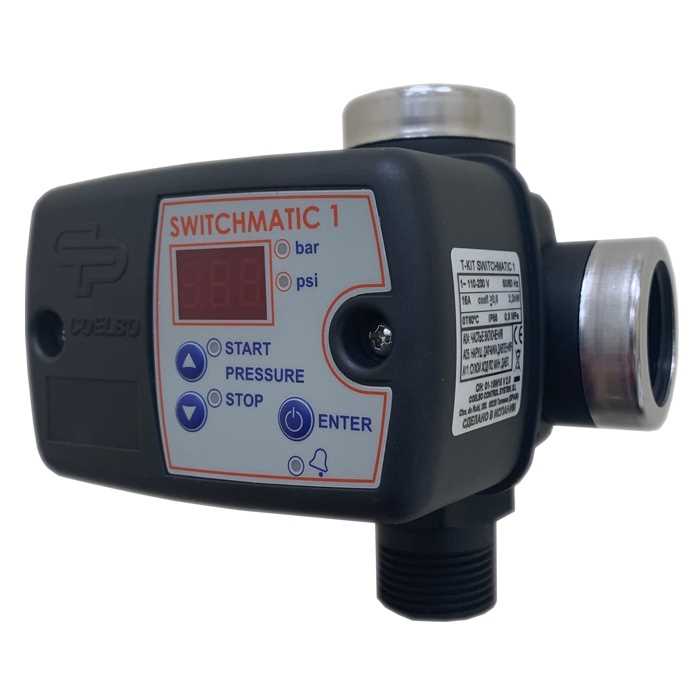

Настройка реле давления с помощью регулировочных винтов

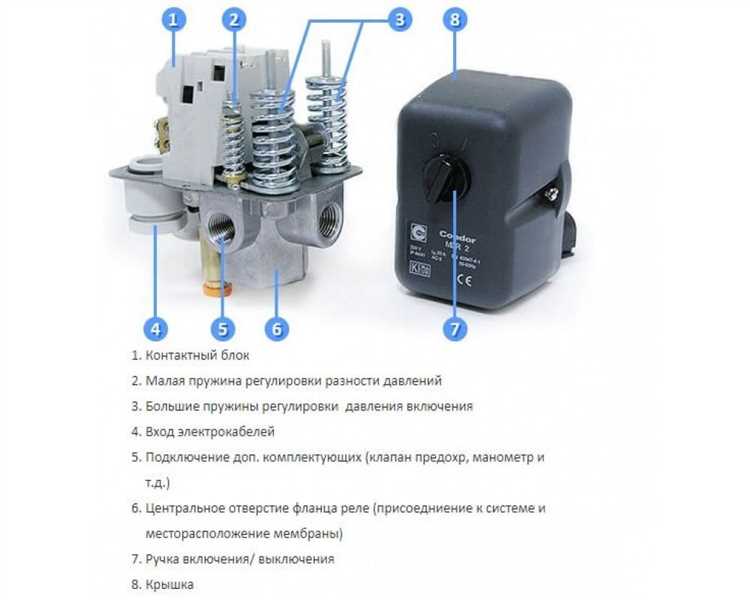

Внутри корпуса стандартного реле давления обычно расположены два регулировочных винта. Основной винт отвечает за установку общего диапазона давления, а дополнительный – за разницу между давлением включения и выключения насоса.

Регулировка основного винта осуществляется по часовой стрелке для увеличения как нижнего, так и верхнего предела давления. Например, при повороте на 1 оборот можно ожидать изменения порядка 0,5–1 бар, в зависимости от конкретной модели реле. Для уменьшения пределов вращают винт против часовой стрелки.

Дополнительный винт регулирует только гистерезис – разницу между точками включения и отключения. При вращении по часовой стрелке разница увеличивается. Это полезно в системах с малым объёмом бака, чтобы избежать частого включения насоса. Против часовой – разница уменьшается, что делает систему более чувствительной к перепадам давления.

Перед началом настройки необходимо обесточить оборудование и сбросить давление в системе. После каждого изменения винтов следует поочерёдно запустить насос и контролировать манометром момент включения и отключения. Корректировки проводят пошагово, не более чем на четверть оборота за раз.

Если в реле отсутствует маркировка винтов, то основной обычно расположен ближе к центру пружинного механизма, а дополнительный – сбоку. Некоторые производители, такие как Italtecnica или Condor, наносят обозначения “P” (давление) и “ΔP” (разность).

После завершения регулировки необходимо проверить стабильность срабатывания реле в течение нескольких циклов работы насоса. Рекомендуется оставить крышку реле открытой до окончательной настройки, чтобы при необходимости быстро внести коррективы.

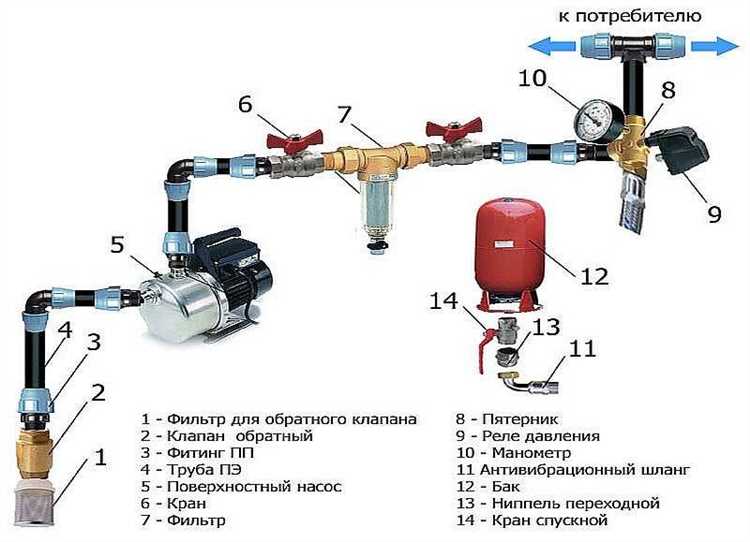

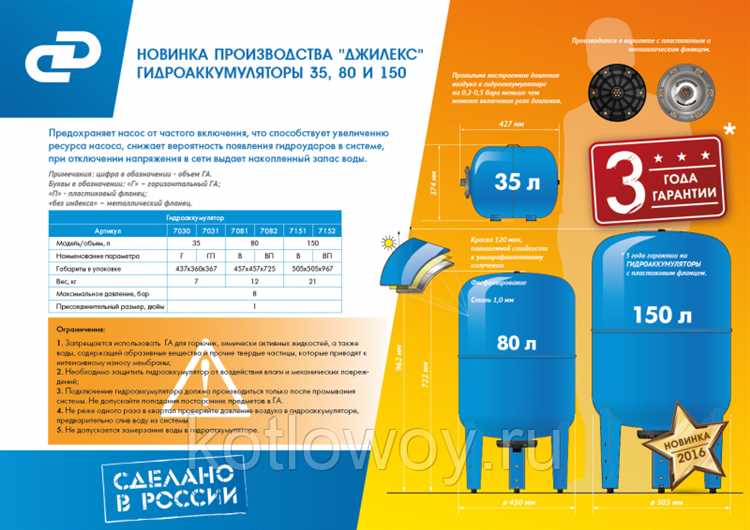

Какое давление выбрать для реле в системе с гидроаккумулятором

Оптимальное давление включения реле в системе с гидроаккумулятором должно быть на 0,2–0,3 бар выше давления, установленного в воздушной камере бака. Если в гидроаккумуляторе давление предварительной подкачки составляет 1,5 бар, реле следует настраивать на включение насоса при 1,7–1,8 бар.

Давление отключения насоса зависит от особенностей водоснабжения и допустимого давления в трубопроводе. Обычно разница между включением и отключением составляет 1,4–1,6 бар. Например, при давлении включения 1,8 бар, отключение следует установить в пределах 3,2–3,4 бар.

Если гидроаккумулятор расположен в нижней точке системы, допустимо немного снизить давление включения для уменьшения частоты включений насоса. Однако оно не должно быть ниже давления в баке, иначе мембрана будет чрезмерно растягиваться при каждом цикле.

При подборе значений важно учитывать высоту подъёма воды, протяжённость трубопровода и напор, необходимый для нормальной работы сантехники. Если смесители на верхнем этаже требуют минимального давления 2 бар, то давление отключения должно быть не ниже 3,5 бар с учетом потерь по пути.

Перед регулировкой давления в реле необходимо точно измерить и при необходимости скорректировать давление воздуха в баке, отключив систему и сбросив воду. Контроль выполняется манометром через ниппель на баке при нулевом давлении воды.

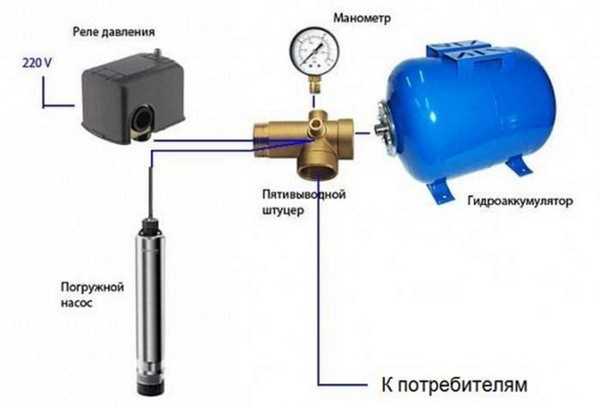

Проверка и корректировка давления в гидроаккумуляторе перед настройкой

Перед регулировкой реле давления необходимо проверить давление воздуха в гидроаккумуляторе. Этот параметр напрямую влияет на частоту включения насоса и стабильность работы системы.

Для измерения потребуется автомобильный манометр с точностью не ниже 0,1 бар. Насос должен быть отключён от сети, а система – полностью сброшена по давлению через кран или сливной клапан. Только после этого возможна корректная оценка давления в воздушной камере бака.

Заводская настройка большинства гидроаккумуляторов составляет 1,5 бар, но она не всегда подходит для конкретной системы. Давление воздуха в баке должно быть на 0,2–0,3 бар ниже давления включения насоса. Например, если реле запускает насос при 2,0 бар, то в баке должно быть 1,7–1,8 бар.

Для корректировки используется обычный насос с манометром, аналогичный автомобильному. Увеличивать или понижать давление следует медленно, с постоянной проверкой. После изменения значения нужно подождать несколько минут и повторно измерить, чтобы убедиться в стабильности давления.

Если пренебречь этой процедурой, возможны частые циклы включения насоса, гидроудары или преждевременный износ мембраны бака. Поэтому настройка гидроаккумулятора – обязательный этап перед регулировкой реле давления.

Как часто нужно проверять и перенастраивать реле давления

Реле давления в насосной системе следует проверять не реже одного раза в полгода, чтобы обеспечить стабильную работу и предотвратить аварийные ситуации. При эксплуатации в условиях с нестабильным напряжением или загрязненной воде интервал проверки сокращается до 3 месяцев.

Перенастройка реле давления необходима при изменении технических параметров системы, например, при замене гидроаккумулятора, изменении высоты подъема воды или установке нового насоса. Также стоит проводить настройку после обнаружения сбоев в работе: частого включения/выключения насоса, падения давления или протечек.

При регулярном техническом обслуживании проверяют величины включения и выключения реле, сравнивая их с установленными значениями. При расхождении более чем на 0,2-0,3 бар требуется перенастройка. Если же реле имеет механические элементы регулировки, рекомендуется смазывать и очищать их не реже раза в год.

В системах с интенсивной эксплуатацией (например, коммерческие или промышленные объекты) проверка и перенастройка реле давления должны выполняться каждые 2-3 месяца. Для бытовых систем с умеренной нагрузкой достаточно проверки дважды в год.

Важным моментом является также визуальный осмотр на наличие коррозии, механических повреждений и следов утечек, который рекомендуется проводить при каждой проверке давления. Игнорирование регулярных проверок увеличивает риск выхода оборудования из строя и сокращает срок службы насоса и реле.

Особенности настройки реле давления для скважинного насоса

При настройке реле давления для скважинного насоса необходимо учитывать высокое рабочее давление и особенности подачи воды из глубины. Оптимальный диапазон включения обычно устанавливается в пределах 1,8–2,2 бар для включения и 3,5–4,5 бар для отключения. Эти значения обеспечивают стабильную работу и предотвращают частые циклы включения, что продлевает ресурс насоса.

Важно контролировать давление включения реле с учетом технических характеристик скважинного насоса и гидроаккумулятора. Давление включения должно быть не ниже минимального рабочего давления насоса, чтобы избежать сухого хода и перегрева. Для большинства скважинных насосов минимальное давление составляет около 1,8 бар.

Настройка разницы давления между включением и отключением (гистерезиса) должна составлять не менее 1,5 бар. Это предотвращает частые переключения, которые негативно влияют на электродвигатель и сокращают срок службы реле.

При настройке реле следует учитывать параметры гидроаккумулятора. Давление в мембране гидроаккумулятора должно быть на 0,2–0,3 бар ниже давления включения реле. Это обеспечивает правильное срабатывание системы и предотвращает излишний износ компонентов.

Рекомендуется использовать манометр высокой точности для контроля давления в системе при настройке. Некорректные показания манометра могут привести к неправильной регулировке и снижению эффективности работы насосной установки.

После первичной настройки необходимо провести тестирование системы под нагрузкой, чтобы убедиться в отсутствии гидравлических ударов и стабильности работы реле при различных режимах эксплуатации.

Как устранить скачки давления после настройки реле

Скачки давления в насосной системе после настройки реле возникают из-за неправильной калибровки или неисправностей в компонентах. Для их устранения следует выполнить последовательные действия:

1. Проверьте давление в гидроаккумуляторе. Оно должно соответствовать нижнему порогу включения насоса, обычно на 0,2–0,3 бар ниже. Используйте манометр и насос для корректировки давления в мембране.

2. Осмотрите реле давления на наличие загрязнений или механических повреждений. Очистите контакты от окалины и отрегулируйте пружины, отвечающие за уставки включения и отключения.

3. Убедитесь в отсутствии протечек и неправильного монтажа обратного клапана. Протечки снижают давление, вызывая частые включения насоса и скачки.

4. Настройте гистерезис реле – разницу между давлением включения и отключения. Рекомендуется устанавливать гистерезис не менее 1,5–2 бар для плавной работы насоса и снижения частоты переключений.

5. Проверьте качество электроцепи и надежность контактов. Плохой контакт может приводить к ложным срабатываниям реле и скачкам давления.

6. Проверьте целостность и состояние мембраны в гидроаккумуляторе и реле. Изношенная мембрана не обеспечивает стабильное давление и вызывает нестабильную работу системы.

После выполнения этих действий выполните контрольные замеры давления в системе при нескольких циклах включения и отключения насоса. Стабильность показаний укажет на устранение скачков.

Вопрос-ответ:

Как правильно выбрать рабочий диапазон давления для реле в насосной системе?

Диапазон давления определяется техническими характеристиками вашего оборудования и параметрами водоснабжения. Обычно устанавливают давление включения насоса на уровне чуть выше минимального давления водопровода, чтобы предотвратить частые включения. Давление выключения задают на величину, обеспечивающую необходимый напор в системе и работу гидроаккумулятора. Важно учитывать максимальные параметры реле и насосного оборудования, чтобы не выходить за пределы безопасных значений.

Почему после настройки реле наблюдаются скачки давления в системе?

Причинами колебаний давления могут стать некорректно установленный дифференциал давления реле, неправильное давление воздуха в гидроаккумуляторе или засорение фильтров. Также скачки появляются, если насос слишком мощный или обратный клапан не выполняет свои функции, что приводит к быстрому набору и сбросу давления. Проверка всех этих узлов и точная настройка реле помогает устранить нестабильность давления.

Как часто требуется проверять и корректировать настройки давления в реле насосной системы?

Рекомендуется проводить проверку давления не реже одного раза в год или при изменении условий эксплуатации — например, после ремонта или замены элементов системы. Если наблюдаются необычные звуки, перебои в работе насоса или изменение параметров давления, проверка и перенастройка реле необходимы сразу. Это помогает поддерживать стабильную работу и предотвращает преждевременный износ оборудования.

Как проверить и откорректировать давление воздуха в гидроаккумуляторе перед настройкой реле?

Для проверки нужно отключить насос и стравить воду из системы, чтобы мембрана гидроаккумулятора не была под давлением. Затем с помощью манометра проверить давление воздуха через вентиль на баке. Оптимальное значение обычно на 0,2–0,3 бар ниже давления включения реле. При необходимости давление накачивают автомобильным насосом или стравливают. Правильный уровень воздуха обеспечивает работу аккумулятора и снижает нагрузку на реле.

Какие ошибки чаще всего допускают при настройке реле давления и как их избежать?

Типичные ошибки включают слишком маленький или слишком большой диапазон срабатывания реле, неправильную балансировку давления воздуха в гидроаккумуляторе, пропуск проверки обратного клапана и недостаточную фиксацию регулировочных винтов. Чтобы избежать проблем, нужно внимательно изучить инструкцию производителя, использовать точные инструменты для замера давления, проводить настройку пошагово и контролировать реакцию системы после каждого изменения параметров.
