Реле напряжения – это устройство, реагирующее на превышение или понижение напряжения в сети за допустимые пределы. При отклонениях параметров электропитания оно отключает нагрузку, предотвращая повреждение бытовой техники и электропроводки. В условиях российских и молдавских электросетей с частыми скачками и просадками напряжения установка реле становится актуальной не только в старом жилом фонде, но и в новых домах с неравномерной нагрузкой.
Для квартир чаще всего применяются однофазные реле напряжения, рассчитанные на номинальное напряжение 220 В и ток до 63 А. Важно учитывать диапазон рабочих напряжений устройства – рекомендованная граница срабатывания составляет 180–250 В. Реле с возможностью регулировки этих порогов позволяют адаптировать защиту под особенности конкретной электросети.
Одним из ключевых параметров выбора является время задержки повторного включения после аварийного отключения. Для защиты холодильников, кондиционеров и другой техники с компрессором оптимально выбирать модели с задержкой от 5 до 180 секунд. Это позволяет избежать повторного пуска при нестабильном напряжении и продлить срок службы оборудования.
Современные реле могут быть оснащены цифровыми дисплеями, функцией индикации аварийных режимов, запоминанием последнего состояния, а также защитой от импульсных перенапряжений. При выборе конкретной модели стоит отдать предпочтение устройствам с сертификатами соответствия и отзывами о надежности, например, от производителей Zubr, DigiTop, Novatek или ABB.
Когда необходимо устанавливать реле напряжения в квартире
Реле напряжения необходимо устанавливать в квартирах, подключённых к устаревшим или перегруженным электросетям, особенно в домах, где наблюдаются скачки и просадки напряжения. Если напряжение в сети регулярно выходит за пределы 207–253 В, это прямое основание для монтажа защитного устройства.
При наличии дорогостоящей бытовой техники – таких как индукционные плиты, холодильники с инверторными компрессорами, кондиционеры и стиральные машины с электронным управлением – установка реле становится обязательной. Большинство таких приборов не рассчитано на отклонения напряжения более чем ±10% от номинала, и выход за эти пределы может привести к поломке или сокращению срока службы оборудования.
Повышенный риск присутствует в домах с однофазным вводом и нестабильной нагрузкой в распределительной сети. Особенно это актуально для квартир на верхних этажах или в старых зданиях с алюминиевой проводкой, где при перекосе фаз напряжение может подниматься до 270 В и выше.
Также установка реле оправдана при наличии чувствительных к качеству электропитания устройств: роутеров, серверов, охранных систем и умных бытовых контроллеров. Даже кратковременные всплески напряжения могут вызвать сбои в их работе или повреждение электронных компонентов.
Если в квартире уже установлен стабилизатор, это не исключает необходимость в реле напряжения. Многие стабилизаторы не обеспечивают моментальную реакцию при резких скачках, тогда как реле срабатывает за доли секунды и предотвращает подачу критического напряжения на подключённые цепи.

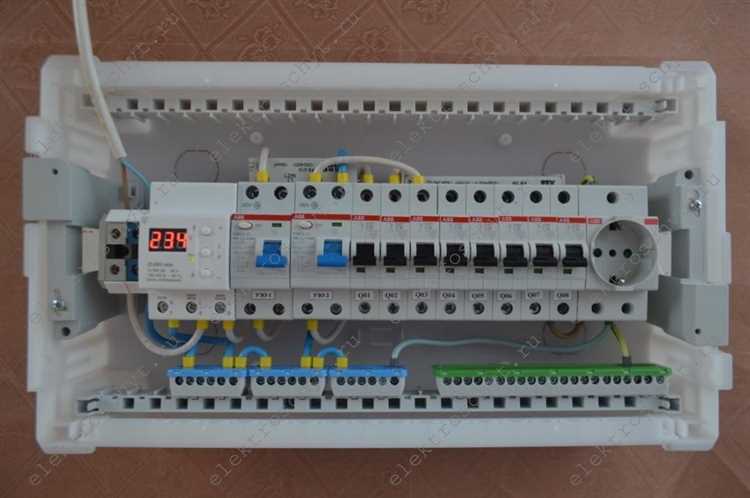

Как определить параметры сети для подбора реле
Перед выбором реле напряжения необходимо точно определить параметры электросети, так как от этого зависит совместимость устройства и эффективность его работы. Ошибка на этом этапе может привести к некорректному срабатыванию или даже выходу реле из строя.
Для корректного подбора реле необходимо выполнить следующие шаги:
- Измерить фактическое напряжение в сети. С помощью мультиметра проверьте напряжение между фазой и нулём. В большинстве квартир напряжение должно находиться в пределах 220–230 В. Если значение регулярно выходит за пределы 198–242 В, необходимо учитывать это при выборе устройства с соответствующим диапазоном отключения.
- Определить количество фаз. В квартирах чаще всего используется однофазная сеть (220 В), но в некоторых случаях возможна трёхфазная (380 В). Для трёхфазных систем нужно выбирать специализированное реле, контролирующее все три фазы одновременно.
- Проверить максимальную мощность подключаемой нагрузки. Сложите мощность всех бытовых приборов, которые могут одновременно работать в сети. Это значение определит токовую нагрузку, которую должно выдерживать реле. Например, если суммарная мощность составляет 5 кВт, то при напряжении 220 В сила тока будет примерно 22,7 А. В этом случае подойдёт реле с током не менее 25 А.
- Уточнить тип вводного автомата. Реле должно устанавливаться после вводного автомата, поэтому номинал автомата и реле должен быть согласован. Реле не должно быть рассчитано на меньший ток, чем автомат, иначе возможна его перегрузка.
- Оценить качество сети. При наличии частых скачков, перекосов фаз (в трёхфазных сетях), частого пропадания напряжения – требуется реле с расширенными функциями: регулировкой времени задержки включения, отсечкой по верхнему и нижнему порогу, индикацией аварийных состояний.
Только после сбора и анализа этих параметров можно переходить к подбору модели реле напряжения, которая обеспечит надёжную защиту без ложных срабатываний и ограничения допустимой нагрузки.

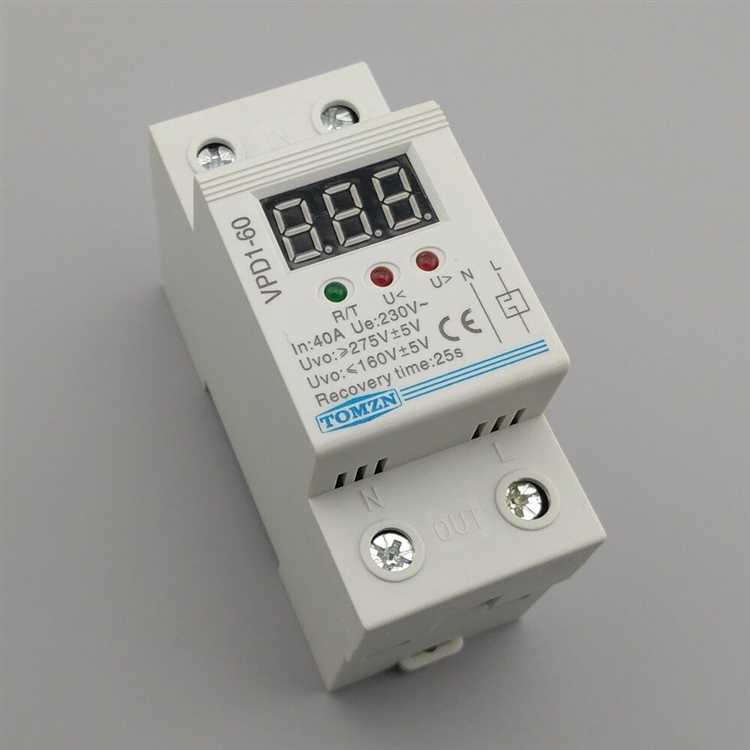

Различия между однофазными и трёхфазными реле напряжения
Однофазные реле напряжения применяются в квартирах с обычной однофазной сетью 220 В. Они контролируют параметры только одного проводника фазы и нейтрали. Такие устройства защищают бытовые приборы от повышенного и пониженного напряжения, а также от обрыва нейтрали, если реализована соответствующая функция.
Трёхфазные реле рассчитаны на сети 380 В и контролируют сразу три фазы. Это оборудование актуально в квартирах с электроплитой, бойлером большой мощности или системой отопления, требующей трёхфазного питания. Такие реле не только отслеживают уровень напряжения по каждой фазе, но и реагируют на перекос фаз, асимметрию и обрыв одной из них, отключая нагрузку при возникновении критических параметров.
Ключевое отличие заключается в количестве контролируемых фаз: однофазное реле отключает нагрузку при нарушении параметров одной линии, тогда как трёхфазное – при сбоях в любой из трёх. При этом трёхфазные модели могут иметь отдельные каналы управления каждой фазой, что повышает точность защиты.
При выборе устройства важно учитывать тип электросети в квартире. Если распределение питания выполнено по одной фазе – используется однофазное реле. При наличии трёхфазного ввода, особенно при трёхфазной нагрузке, необходимо устанавливать трёхфазное реле, способное обеспечить синхронную защиту всех линий.
Также следует обратить внимание на пороги срабатывания и время задержки включения, так как у трёхфазных моделей эти параметры могут настраиваться по отдельности для каждой фазы, что особенно важно при нестабильном напряжении в одной из линий.

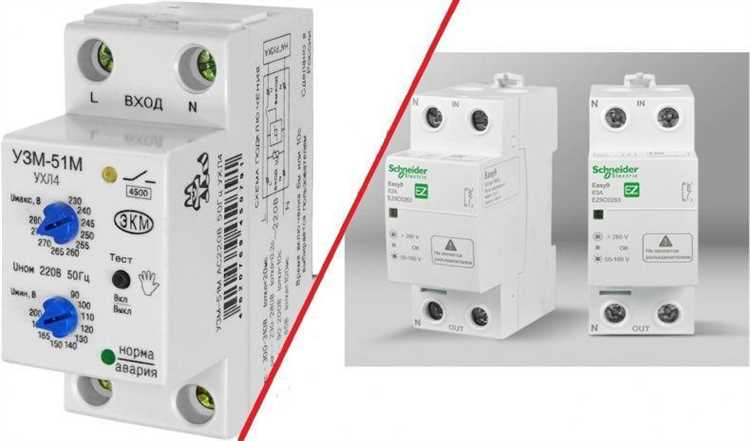

Что учитывать при выборе порогов срабатывания реле
Порог срабатывания реле напряжения должен соответствовать техническим условиям сети и характеристикам подключённых потребителей. Для однофазных квартирных сетей стандартное номинальное напряжение составляет 230 В, а допустимые отклонения по ГОСТу – от 198 до 253 В. Однако в условиях нестабильной сети рекомендуется устанавливать более узкий диапазон срабатывания.
Верхний порог отключения желательно устанавливать на уровне 250–255 В, чтобы исключить повреждение чувствительной электроники (блоков питания, инверторов, бытовой техники с импульсными преобразователями). Для сетей с частыми перенапряжениями допустимо снижать этот порог до 245 В, особенно если в квартире используется техника класса А по электромагнитной совместимости.
Нижний порог отключения выбирается в пределах 170–190 В. При падении напряжения ниже 190 В возможны сбои в работе компрессоров холодильников, стиральных машин, а также искажения в работе LED-освещения. Если в сети часто наблюдается «просадка», но техника устойчива к пониженному напряжению, порог можно установить ближе к 175–180 В.
Важно учитывать поведение реле при кратковременных скачках. Реле должно иметь настраиваемую задержку на отключение (не менее 0,1–0,3 сек) и задержку на включение (не менее 5–15 сек), чтобы избежать ложных срабатываний и защитить компрессорные устройства от частых пусков.
При выборе порогов срабатывания рекомендуется также учитывать индивидуальные характеристики ЛЭП в доме: состояние вводного кабеля, качество контактов в распределительном щите, наличие сварочных аппаратов у соседей. Если наблюдаются нестандартные отклонения напряжения, желательно использовать реле с возможностью точной регулировки пределов и отображением текущих значений на дисплее.
Нужно ли реле с задержкой включения и почему
Реле напряжения с функцией задержки включения предотвращает автоматическую подачу питания сразу после восстановления напряжения в сети. Это особенно важно при кратковременных провалах или скачках, которые могут сопровождаться повторными сбоями в течение нескольких секунд.
Задержка включения позволяет исключить повторное срабатывание реле при нестабильных параметрах сети. Например, после обрыва нуля или аварийного отключения фазы может наблюдаться скачкообразное восстановление напряжения, неустойчивое в первые 5–15 секунд. Без задержки реле может преждевременно включить нагрузку, что приведёт к повторному отключению и повышенному износу контактов.
Для защиты компрессорных устройств (холодильников, кондиционеров) задержка включения обязательна. После отключения питание на такие приборы должно подаваться не ранее чем через 3–5 минут, чтобы исключить запуск при остаточном давлении в системе, который может повредить компрессор.
Рекомендуем выбирать реле с возможностью настройки времени задержки. Для бытовой техники оптимальное значение – от 5 до 15 секунд, для холодильников и кондиционеров – от 3 до 5 минут. Это позволяет гибко адаптировать работу реле под конкретные условия эксплуатации.

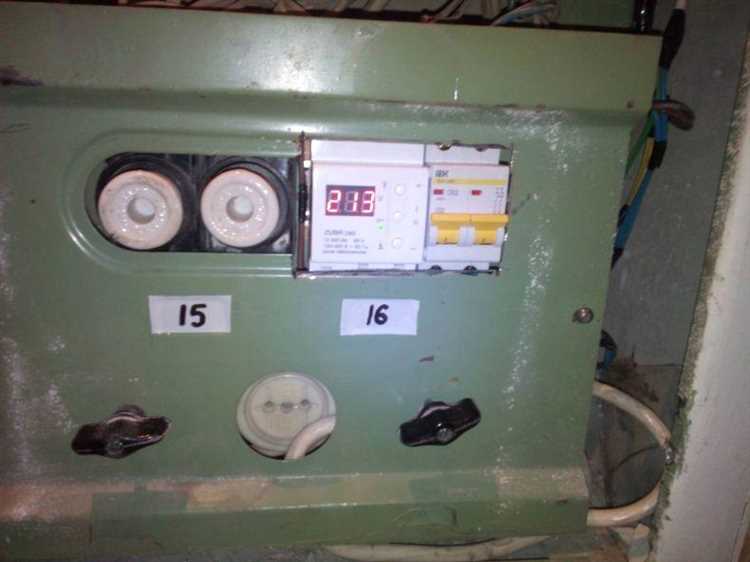

Как выбрать реле по допустимому току нагрузки
Для стандартной квартиры с бытовыми приборами рекомендуется выбирать реле с током от 25 А. Это обеспечивает запас прочности для большинства потребителей: освещения, розеток, бытовой техники. Если в квартире используется мощное оборудование – кондиционеры, электроплиты, бойлеры – стоит рассмотреть модели с током от 40 А и выше.
При расчёте суммарного тока нагрузки нужно учитывать не только номинальные значения устройств, но и пусковые токи, которые могут быть в 3–7 раз выше рабочих. Например, электродвигатели или компрессоры кондиционеров создают кратковременные пики, способные повредить реле, если ток нагрузки выбран без запаса.
Лучше ориентироваться на фактическую максимальную мощность всех одновременно работающих приборов и использовать формулу: I = P / U, где I – ток нагрузки в амперах, P – мощность в ваттах, U – напряжение (220 В в большинстве квартир). Полученное значение стоит увеличить на 20–30% для безопасности и долговечности реле.
Важно проверить, какой ток реле выдерживает на своих контактах именно при переключении переменного тока. Некоторые модели реле могут выдерживать высокие токи при постоянном, но не подходят для сетей переменного тока. Также полезно убедиться в наличии сертификатов и испытаний производителя, подтверждающих заявленные параметры.
Наконец, при подключении реле напряжения к электрическому щитку учитывайте общую нагрузку группы потребителей, чтобы избежать перегрузки контактов реле и срабатывания защитных устройств. В случае высокой нагрузки лучше использовать дополнительные контакторы с реле напряжения, увеличивая таким образом допустимый ток нагрузки.

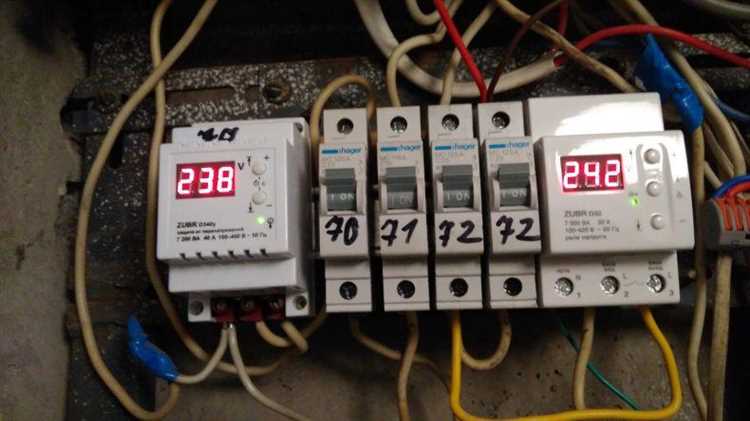

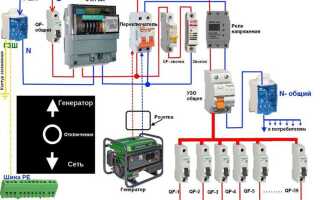

Монтаж: куда устанавливать реле напряжения в квартирном щите
Реле напряжения устанавливают непосредственно в квартирном щите, в цепи входящего фазного провода до основных автоматов. Это позволяет обеспечить защиту всей квартиры от перепадов напряжения.
Основные рекомендации по расположению реле напряжения в щите:
- Монтаж реле должен производиться на DIN-рейку рядом с вводным автоматом или УЗО.
- Подключение фазного провода реле выполняется сразу после вводного автомата, чтобы контролировать всю нагрузку.
- Нейтральный провод реле подключается к шине нейтрали щита, обязательна надёжная фиксация.
- Для удобства эксплуатации реле располагают в верхней части щита, где проще визуально контролировать индикаторы.
- Необходимо оставить пространство для правильного отвода тепла, избегать плотного прилегания к соседним устройствам.
При установке реле важно соблюдать полярность и инструкции производителя, чтобы избежать ошибок в подключении, которые могут привести к отказу устройства.
Также следует предусмотреть возможность быстрого отключения реле для технического обслуживания, установив отдельный выключатель или автомат на входе реле.
В многоквартирных домах реле обычно устанавливают в собственном квартирном щите, не вмешиваясь в общедомовую электрощитовую систему, что исключает проблемы с доступом и гарантирует индивидуальную защиту.
Обзор популярных производителей реле для квартирной электросети
EKF предлагает широкий модельный ряд реле напряжения с диапазоном уставок от 140 до 280 В, выдержкой времени от 5 до 180 секунд и максимальным током до 63 А. Изделия EKF оснащены светодиодной индикацией и защитой от перегрузки, что делает их подходящими для стандартных квартирных щитов.
Schneider Electric выпускает реле напряжения серии Easy9, которые отличаются высокой точностью срабатывания и наличием дополнительных функций защиты от частотных отклонений. Модели рассчитаны на токи до 40 А, имеют широкий диапазон уставок и интегрируются с системой умного дома.
Legrand специализируется на компактных реле с диапазоном настройки порогов от 170 до 260 В и функцией задержки включения. Реле Legrand удобны для монтажа в распределительных щитах типоразмера DIN и обеспечивают надежную защиту бытовой техники от перепадов напряжения.
Wattom предлагает реле с усиленной коммутационной способностью до 80 А и расширенным температурным диапазоном эксплуатации. Их продукция ориентирована на квартиры с большими нагрузками и нестабильной электросетью, что гарантирует длительный срок службы без ложных срабатываний.
Реле напряжения Orel отличаются простотой настройки и минималистичным дизайном. Они оснащены функцией автоперезапуска и могут работать в сетях с напряжением 150–280 В. Рекомендуются для квартир с типичными нагрузками и средним уровнем электросетевых помех.
Вопрос-ответ:
Как правильно подобрать максимальный ток срабатывания реле напряжения для квартиры?
Выбор максимального тока срабатывания реле зависит от суммарной нагрузки в квартире. Нужно просуммировать мощность всех приборов, которые могут одновременно работать, и перевести это значение в амперы по формуле I = P / U, где P — мощность в ваттах, U — напряжение сети (обычно 220 В). Затем следует выбрать реле с запасом по току минимум 20-30%, чтобы избежать частых срабатываний и выхода устройства из строя при кратковременных пиковых нагрузках.
Почему важно устанавливать реле напряжения с задержкой включения?
Задержка включения помогает предотвратить повторные подключения электропитания при нестабильности напряжения. После аварийного отключения напряжение может колебаться, и если реле включится сразу, это может привести к частым переключениям и ускоренному износу оборудования. Задержка от нескольких секунд до минуты позволяет стабилизировать параметры сети перед повторным включением.
Какие параметры сети нужно знать для правильного выбора реле напряжения?
Для подбора реле важно измерить диапазон напряжения в вашей электросети: минимальное и максимальное значение в течение суток или недели. Это позволит установить корректные пороги срабатывания. Также стоит учитывать тип сети — однофазная или трёхфазная, наличие перепадов частоты, а также максимальный ток нагрузки, чтобы устройство выдерживало реальную эксплуатацию без ложных срабатываний.
Можно ли использовать однофазное реле напряжения в трехфазной квартире?
Однофазное реле рассчитано только на контроль одной фазы, поэтому в трёхфазной сети оно не обеспечит полноценную защиту. Для трёхфазных квартир рекомендуется применять специальные трёхфазные реле, которые контролируют все фазы и отключают питание при нарушениях в любой из них, что значительно повышает безопасность электрооборудования.
Какие ошибки чаще всего допускают при установке реле напряжения в квартирных щитах?
Одной из распространённых ошибок является установка реле вне щита, что усложняет монтаж и снижает безопасность. Также нередко неправильно выбирают место подключения — устройство должно устанавливаться после входного автомата и до распределительных автоматов, чтобы защитить всю сеть. Ещё часто игнорируют рекомендации по подключению нейтрали и заземления, что может привести к неправильной работе реле или поломке.
Как правильно подобрать параметры срабатывания реле напряжения для квартиры?
Для выбора параметров срабатывания реле необходимо ориентироваться на стабильные значения напряжения в вашей электросети. Обычно в жилых помещениях номинал составляет около 220 В. Важно установить нижний и верхний пороги срабатывания, чтобы реле отключало питание при напряжении ниже 185 В и выше 250 В. Такие границы помогут избежать повреждения бытовой техники из-за скачков или падения напряжения. При этом стоит учитывать, что слишком узкие диапазоны срабатывания могут привести к частым отключениям при незначительных колебаниях сети, а слишком широкие — уменьшат защитные функции реле.
Какие особенности нужно учесть при установке реле напряжения в квартирном распределительном щите?
Установка реле напряжения требует размещения его в непосредственной близости к главному автомату в распределительном щите. Это позволяет контролировать и при необходимости отключать питание всей квартиры при нарушениях напряжения. Следует убедиться, что устройство рассчитано на нагрузку, соответствующую вашей электросети, и что монтаж выполнен с соблюдением правил безопасности: отключение питания перед установкой, правильное подключение фазного провода и нуля, а также надежное крепление реле. При отсутствии опыта рекомендуется обратиться к квалифицированному электрику, чтобы избежать ошибок и обеспечить стабильную работу защиты.
