Неправильно подобранное сечение провода при подключении сварочного аппарата может привести к перегреву изоляции, падению напряжения и нестабильной работе оборудования. Особенно это критично при токах свыше 100 ампер, которые характерны для большинства инверторных и трансформаторных моделей.

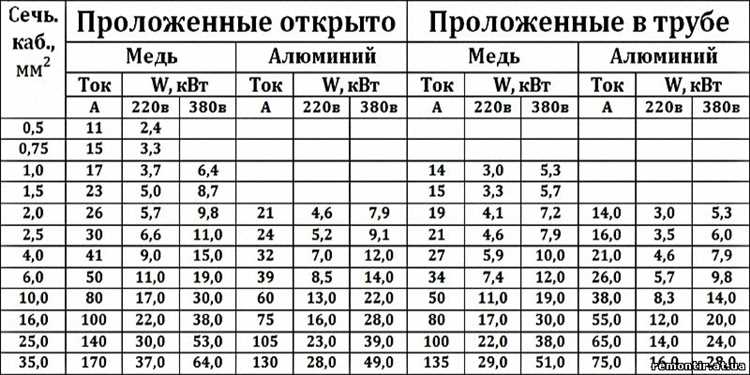

Для сварочных аппаратов мощностью до 5 кВт и током до 160 А минимальное рекомендуемое сечение медного провода – 4 мм² при длине до 10 метров. Если расстояние до точки подключения превышает 10 метров, сечение следует увеличить до 6 мм², чтобы компенсировать падение напряжения.
При токах свыше 200 А и мощности аппарата выше 7 кВт провод с сечением менее 10 мм² уже не обеспечивает надежную работу. Для такой нагрузки применяют провода от 10 до 16 мм² в зависимости от длины кабеля и допустимой плотности тока. Для алюминиевых проводников сечение должно быть увеличено минимум на 30% по сравнению с медными аналогами.
В условиях интенсивной эксплуатации, например, при сварке на строительной площадке, важно учитывать не только расчетные данные, но и механическую стойкость провода. Рекомендуется использовать гибкие кабели с многожильной жилой в резиновой или термостойкой ПВХ-изоляции, рассчитанные на переменный ток с запасом по току не менее 25%.
Какое сечение провода требуется при токе до 100 А
При сварочных токах до 100 ампер важно учитывать как допустимую токовую нагрузку кабеля, так и длину линии от источника питания до сварочного аппарата. Основным материалом проводников выступает медь, поэтому расчёты даны именно для медных кабелей.
Для кабелей длиной до 10 метров при одножильном исполнении и кратковременной нагрузке допускается использование провода сечением:
- 16 мм² – для сварочного тока 80–100 А при кратковременной работе;
- 25 мм² – при стабильной нагрузке до 100 А и большей продолжительности включения;
- 35 мм² – при длине линии более 15 метров или при наличии частых пиковых нагрузок.
Если используется алюминиевый кабель, его сечение должно быть увеличено примерно на 30–50% из-за более низкой проводимости. Так, для тока 100 А потребуется алюминиевый кабель не менее 35 мм² при короткой линии и 50 мм² – при длине более 15 м.
Важно соблюдать минимальный запас по сечению, особенно при использовании аппарата с высоким коэффициентом включения (более 60%) или в условиях повышенной температуры окружающей среды.
При выборе кабеля также необходимо учитывать тип изоляции: для наружного использования предпочтительны резиновые или термостойкие оболочки (например, марка КГ), устойчивые к механическим нагрузкам и УФ-излучению.
Как рассчитать сечение провода по длине и току
При выборе сечения провода для сварочного аппарата необходимо учитывать не только силу тока, но и длину кабеля, так как с увеличением расстояния возрастает сопротивление, а значит – и потери напряжения.
Расчёт начинается с определения максимального тока, который будет проходить по проводу. Например, если аппарат рассчитан на ток до 160 А, следует закладывать именно это значение с запасом около 10%.
Для компенсации падения напряжения на длинных проводах используют поправочные коэффициенты. Если длина кабеля в одну сторону превышает 10 метров, увеличение сечения становится обязательным. На каждые дополнительные 10 метров длины рекомендуется увеличивать сечение на один шаг (например, с 16 мм² до 25 мм²).
Формула для расчёта минимального сечения провода с учётом длины выглядит так:
S = (2 × L × I × K) / (γ × ΔU),
где S – сечение (мм²), L – длина (м), I – ток (А), K – коэффициент запаса (обычно 1.2), γ – удельная проводимость меди (56), ΔU – допустимое падение напряжения (обычно не более 5% от номинального).
Например, при токе 160 А и длине провода 15 м, допустимом падении напряжения 11 В и использовании медного кабеля:
S = (2 × 15 × 160 × 1.2) / (56 × 11) ≈ 9.4 мм².
Результат округляется до ближайшего стандартного значения – 10 мм², но с учётом условий сварки и возможных перегрузок чаще применяют сечение 16 мм² или больше.
Для постоянной работы на высоких токах и длинных линиях применяют кабели сечением 25 мм² и выше, особенно при использовании инверторов с высоким рабочим циклом.
Влияние материала жилы на выбор сечения
Проводники из меди и алюминия отличаются электропроводностью, теплопроводностью и механической прочностью, что напрямую влияет на требуемое сечение провода при подключении сварочного аппарата.
Медный провод обладает удельным сопротивлением около 0,0175 Ом·мм²/м, тогда как у алюминия этот показатель составляет порядка 0,0285 Ом·мм²/м. Это означает, что при одинаковом токе медная жила нагревается меньше, что позволяет использовать провод меньшего сечения.
Для алюминиевых проводов при одинаковой нагрузке требуется увеличить сечение на приблизительно 30–50% по сравнению с медными. Например, если для тока 100 А достаточно медного провода 16 мм², то алюминиевый должен быть не менее 25 мм².
Кроме сопротивления важно учитывать механические свойства. Алюминий менее устойчив к изгибам и вибрациям, что делает его менее подходящим для частого перемещения сварочного оборудования. Медные жилы более гибкие и надежны в условиях динамической нагрузки.
При выборе материала жилы необходимо учитывать также соединения: алюминий склонен к окислению и требует специальных зажимов или паст для обеспечения стабильного контакта. Нарушение этого условия приводит к перегреву и потере мощности.
Рекомендация: если позволяет бюджет и масса провода не критична, предпочтение следует отдать медным проводам, особенно при перемещаемом оборудовании и длительных сварочных циклах.
Минимальное допустимое сечение для инверторных сварочников
Для инверторных сварочных аппаратов, рассчитанных на ток до 160 А, минимально допустимое сечение медного провода составляет 2,5 мм² при длине до 10 метров. Это условие обеспечивает безопасную работу без перегрева кабеля при кратковременных сварках и умеренном цикле нагрузки.
Если сварочник используется на токах до 200 А, сечение необходимо увеличить до 4 мм², особенно при активной эксплуатации и длине кабеля свыше 10 метров. Учитывая высокочастотные колебания тока, характерные для инверторов, важно учитывать не только токовую нагрузку, но и тепловые потери в изоляции и жилах.
Для алюминиевых проводов, при прочих равных условиях, минимальное допустимое сечение должно быть увеличено на 30–40 % по сравнению с медными, то есть при токе до 160 А – не менее 4 мм², а при 200 А – от 6 мм² и выше.
При эксплуатации в условиях пониженного напряжения в сети (ниже 210 В) минимальные значения сечения кабеля также должны быть увеличены на 1 ступень. Это компенсирует дополнительное падение напряжения в линии и снижает вероятность срабатывания защиты инвертора от пониженного входного напряжения.
Особое внимание следует уделять качеству контактных соединений и целостности изоляции: даже при правильно выбранном сечении, плохой контакт может стать источником локального перегрева.

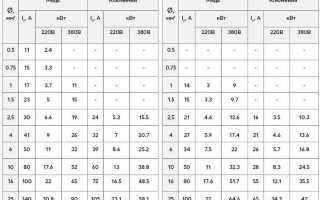

Выбор сечения для однофазной и трёхфазной сети
При подключении сварочного аппарата к однофазной сети с напряжением 220 В основным параметром становится ток нагрузки. Например, при токе до 100 А и длине кабеля до 10 метров оптимальным считается медный кабель с сечением не менее 16 мм². При увеличении длины до 20–25 метров – сечение следует увеличить до 25 мм² для компенсации падения напряжения и нагрева проводника.
Для трёхфазной сети 380 В расчетное значение тока на фазу уменьшается, что позволяет использовать кабель меньшего сечения при той же мощности. Например, при потребляемой мощности сварочного аппарата около 10 кВт и длине линии до 20 метров можно использовать медный кабель с сечением 4 мм² на каждую фазу. При длине свыше 30 метров рекомендуется переходить на 6 мм².
Для алюминиевых проводов расчёт ведётся с поправкой на их меньшую проводимость. Так, в однофазной сети при тех же условиях потребуется сечение на 30–40 % больше, чем у медных. В трёхфазной системе также важно учитывать симметрию нагрузки и надёжное соединение всех контактов, особенно при использовании алюминия.
Неправильный выбор сечения влечёт за собой локальный перегрев кабеля, потерю напряжения и нестабильную работу сварочного аппарата. Поэтому при расчёте необходимо учитывать тип сети, длину кабеля, материал жилы и предполагаемую нагрузку с учётом пусковых токов.
Как сечение влияет на нагрев провода при сварке
Сечение провода определяет его сопротивление, которое прямо влияет на выделение тепла при протекании сварочного тока. Чем меньше площадь сечения жилы, тем выше сопротивление и, соответственно, интенсивнее нагрев провода при заданном токе.
При сварке токи могут достигать 100–200 А и более. Для меди удельное сопротивление примерно 0,0175 Ом·мм²/м. Нагрев провода определяется законом Джоуля–Ленца: мощность тепла равна произведению квадрата тока на сопротивление. Следовательно, если сечение недостаточно, провод будет сильно нагреваться, что приводит к изоляционным повреждениям и снижению безопасности.
Для сварочных кабелей обычно рекомендуют сечение не менее 16 мм² при токах до 160 А. Если увеличить ток, например до 200 А, необходимо брать сечение минимум 25 мм², чтобы ограничить нагрев и потери напряжения.
При использовании тонкого провода под высоким током повышение температуры может достигать 70–90 °C и выше, что быстро выведет кабель из строя. Увеличение сечения снижает сопротивление, и нагрев становится более безопасным – кабель работает в пределах допустимых температур.
Итог: выбор сечения должен учитывать максимальный рабочий ток сварочного аппарата и длину кабеля, чтобы минимизировать тепловые потери и исключить перегрев. При длительной сварке с высоким током минимальное сечение кабеля нужно увеличивать для обеспечения надежности и безопасности работы.
Ошибки при выборе сечения и их последствия
Недостаточное сечение провода приводит к сильному нагреву жилы при прохождении сварочного тока. Это вызывает повышенное сопротивление, что уменьшает мощность сварочного аппарата и ухудшает качество шва. При длительной эксплуатации провод может деформироваться, изоляция – разрушаться, создавая риск короткого замыкания и возгорания.
Например, для сварочного тока 100 А минимальное сечение медного провода должно быть не менее 16 мм². Выбор меньшего сечения увеличивает падение напряжения и снижает эффективность аппарата.
Избыточное сечение провода увеличивает стоимость и снижает гибкость кабеля. Толстый провод тяжелее, сложнее в монтаже и транспортировке. Перегрузка сварочного аппарата обычно не возникает, но излишняя толщина ухудшает удобство работы и экономическую целесообразность.
Неправильный расчет длины и сечения – частая ошибка, когда не учитывается суммарная длина кабеля «аппарат – электрод» и обратного провода. Это ведёт к росту сопротивления цепи и падению тока. Рекомендуется рассчитывать сечение с запасом на длину не менее 20% от минимального значения, особенно при длинах свыше 10 метров.
Использование проводов с неподходящим материалом жилы (например, алюминиевых вместо медных) требует увеличения сечения минимум на 50%, так как алюминий имеет большее сопротивление. Игнорирование этого факта ухудшит характеристики сварки и ускорит износ кабеля.
Рекомендуется строго следовать техническим нормам и использовать специально рассчитанные кабели для сварочных аппаратов, учитывая ток, длину и материал провода. Ошибки в выборе сечения уменьшают срок службы оборудования и повышают опасность эксплуатации.
Вопрос-ответ:
Как правильно определить необходимое сечение провода для сварочного аппарата с учётом силы тока?
Выбор сечения провода зависит напрямую от величины рабочего тока сварочного аппарата и длины кабеля. Для токов до 100 А обычно используют провод с сечением не менее 2,5 мм², а при увеличении силы тока — сечение увеличивают пропорционально, чтобы избежать перегрева и потерь энергии. Также важно учитывать длину кабеля: чем он длиннее, тем большее сечение потребуется, чтобы компенсировать падение напряжения по длине. В технических таблицах можно найти рекомендуемые значения сечения в зависимости от силы тока и длины провода.
Какие последствия могут возникнуть при использовании провода с недостаточным сечением для сварки?
Если сечение провода меньше необходимого, провод будет сильно нагреваться, что повышает риск повреждения изоляции и даже возгорания. Падение напряжения увеличится, и сварочный ток будет нестабильным, что ухудшит качество сварного шва. Кроме того, перегрузка провода приводит к снижению срока службы оборудования и повышает вероятность поломок. Такие проблемы особенно заметны при длительной работе аппарата на высоких токах.
Как влияет материал жилы провода на выбор сечения для сварочного аппарата?
Провода из меди обладают низким сопротивлением, что позволяет использовать меньшие сечения по сравнению с алюминиевыми аналогами при тех же условиях эксплуатации. Алюминиевые провода требуют увеличенного сечения примерно на 50-70%, чтобы компенсировать более высокое сопротивление. При выборе важно учитывать материал, так как это напрямую влияет на эффективность передачи тока, нагрев и долговечность кабеля в сварочном оборудовании.
Как определить минимально допустимое сечение провода для инверторного сварочного аппарата и чем оно отличается от классических моделей?
Инверторные сварочные аппараты обычно потребляют меньше тока и работают с более стабильным выходом, поэтому для них допустимо использовать провода с меньшим сечением, чем для трансформаторных моделей. Минимально допустимое сечение обычно начинается от 1,5-2 мм² для кабелей питания. Однако важно учитывать конкретную мощность аппарата и длину провода, чтобы избежать перегрева и потерь. У классических аппаратов с большим током и менее стабильной подачей чаще рекомендуют более толстые кабели, чтобы обеспечить безопасность и стабильность работы.
