Прокладка электропроводки в деревянном доме требует особого подхода из-за высокой пожароопасности конструкций. Древесина обладает низкой температурой воспламенения – от 250 °C, а при нарушении изоляции или перегреве кабеля риск возгорания возрастает в разы. Поэтому основное внимание при выборе проводки уделяется типу кабеля, способу монтажа и защитным средствам.
Для деревянного дома предпочтительно использовать кабель с медными жилами и двойной негорючей изоляцией. Наиболее безопасный вариант – кабель в оболочке типа NYM или ВВГнг-LS. Эти кабели имеют высокую термостойкость, устойчивы к механическим повреждениям и не распространяют горение. Минимальное сечение жил выбирается по нагрузке, но для розеточных групп рекомендуется не менее 2,5 мм², а для освещения – от 1,5 мм².
Монтаж скрытой проводки в деревянных стенах запрещён без применения металлических труб. На практике чаще используют открытую прокладку в коробах или кабель-каналах, либо скрытую проводку в стальных трубах с резьбовыми соединениями. Гофрированная пластиковая труба, популярная в других типах зданий, в деревянных домах не обеспечивает необходимой защиты от огня.
Важным элементом безопасности являются устройства защитного отключения (УЗО) и автоматические выключатели. УЗО с током утечки 30 мА должно устанавливаться на все розеточные группы. Автоматы подбираются по номинальной нагрузке с учётом допустимого тока кабеля. Использование дифференциальных автоматов позволяет объединить функции защиты от короткого замыкания и утечек тока в одном устройстве.
Грамотный выбор проводки – это не только соответствие нормативам, но и защита дома и его обитателей. Нарушение требований может привести к короткому замыканию, перегреву и, как следствие, пожару. Поэтому при проектировании электросети для деревянного дома необходимо строго соблюдать СП 31-110-2003 и ПУЭ, а также учитывать характеристики конкретного объекта.
Какие кабели подходят для скрытой и открытой проводки в деревянном доме
Для скрытой проводки в деревянных стенах применяются только кабели с повышенной стойкостью к перегреву и механическим повреждениям. Наиболее безопасным считается кабель ВВГнг-LS – с медными жилами, двойной изоляцией из ПВХ и низким дымо- и газовыделением при горении. Вариант ВВГнг-FRLS дополнительно устойчив к открытому пламени. Все скрытые трассы обязаны прокладываться в металлических трубах или гофре из оцинкованной стали, не поддерживающей горение, даже если сам кабель негорючий.

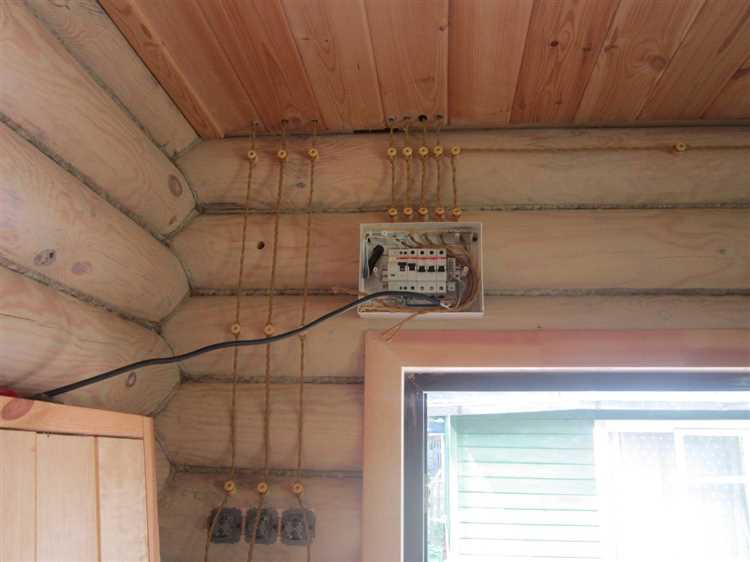

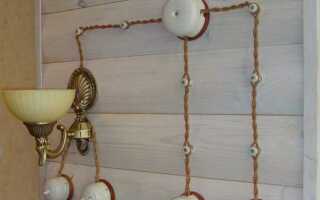

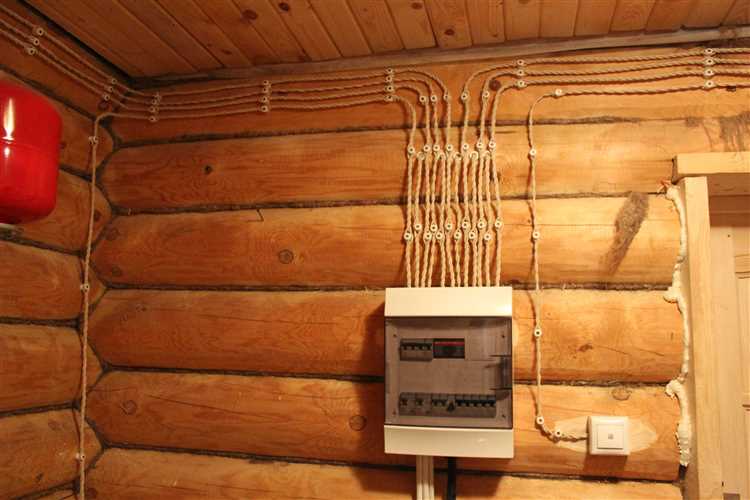

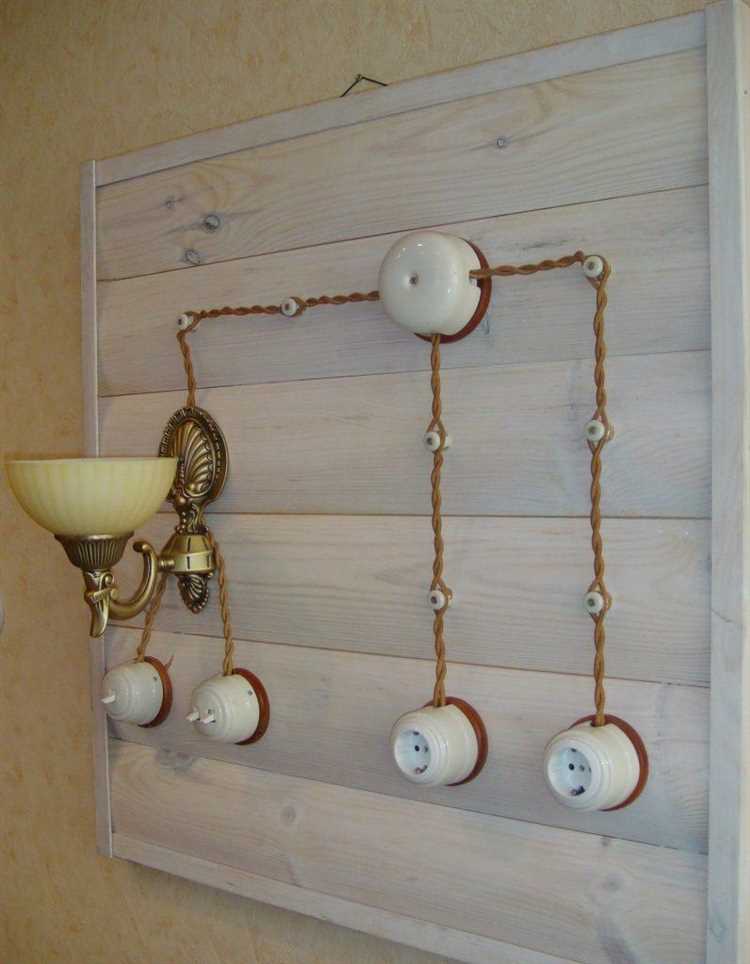

Для открытой проводки предпочтительны кабели в декоративной ретро-изоляции (например, ПВС в текстильной оплетке), если используется наружный монтаж по интерьеру. Однако при техническом монтаже вне зоны обзора рациональнее применять NYM – кабель с медными жилами, тройной изоляцией и заполнением внутренних пустот, снижающим риск деформации. Такой кабель устойчив к УФ-излучению и влаге, его можно крепить поверх стен на изоляторы или с помощью специальных скоб.
Сечение жил выбирается в зависимости от нагрузки: для освещения – 1,5 мм², для розеток – 2,5 мм², для мощной техники – от 4 мм². Все линии должны иметь медные жилы, алюминий в деревянных домах недопустим из-за быстрого окисления и риска перегрева контактных соединений.
Монтаж должен учитывать терморасширение древесины и предусматривать технологические зазоры в местах прохождения кабеля через конструкции. Нельзя укладывать провода непосредственно в штробы в древесине без металлической защиты – это грубое нарушение норм ПУЭ.

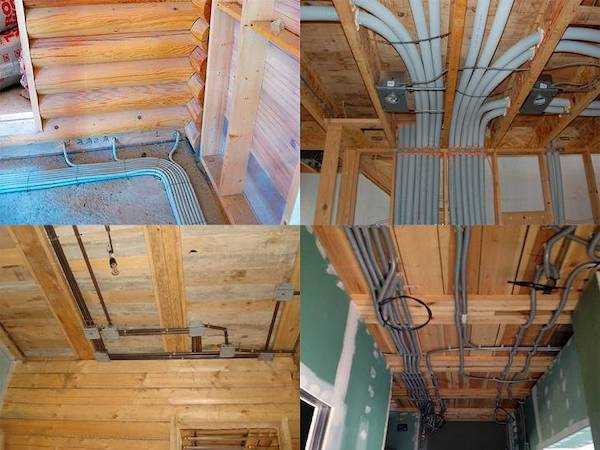

Можно ли использовать гофру и металлорукав в деревянных стенах
В деревянных стенах допускается использование гофрированной трубы и металлорукава, но с рядом ограничений и требований к пожарной безопасности. Основной критерий – группа горючести материалов и способность конструкции предотвратить распространение огня.
Пластиковая гофра (например, из ПВХ или ПНД) не обеспечивает достаточной огнестойкости. В условиях скрытой прокладки в деревянных стенах её применение запрещено согласно ПУЭ (п. 2.1.48, 7.1.38). Такой материал не способен изолировать кабель от воздействия высоких температур и при перегреве сам по себе становится источником возгорания. Допускается использование только в открытой прокладке, с обязательной защитой от механических повреждений.
Металлорукав с внутренним изоляционным слоем и внешним металлическим покрытием (например, из оцинкованной стали) может применяться в скрытой прокладке, если он обеспечивает эквивалентную степень огнестойкости, как у металлических труб. Важно использовать варианты с герметичными соединениями и без щелей, через которые может пройти пламя. Также металлорукав должен сохранять форму и не деформироваться под нагрузкой древесины, особенно в местах изгибов и стыков.
В скрытой проводке предпочтение следует отдавать металлической трубе или металлорукаву с обязательной негорючей заделкой в местах входа в распределительные коробки. Необходимо избегать использования мягкой гофры без металлического армирования – она не обеспечивает нужной защиты в случае короткого замыкания.
Для соответствия нормам и минимизации рисков следует использовать только сертифицированные изделия с указанием класса огнестойкости и группой горючести не ниже Г1. Монтаж допускается только с соблюдением расстояний от нагревательных поверхностей и с прокладкой в негорючих штробах или металлических коробах.
Допустимые материалы для коробов и кабель-каналов внутри помещений
Для монтажа проводки в деревянном доме внутри помещений применяются кабель-каналы и короба, выполненные из материалов с высокой степенью огнестойкости. Допускаются изделия, соответствующие классу горючести не ниже Г1, дымообразующей способности D1 и токсичности Т1 по ГОСТ 30244 и ГОСТ 12.1.044. На практике это означает использование негорючих или слабо горючих полимеров, сертифицированных для применения в жилых зданиях.
ПВХ (поливинилхлорид) с антипиренами – наиболее распространённый материал. Он должен иметь маркировку НГ (негорючий) или НГ-LS (низкое дымовыделение). Стенки таких коробов не поддерживают горение, а при воздействии пламени не выделяют агрессивных токсинов. При выборе следует проверять наличие сертификата пожарной безопасности.
Короба из самозатухающего полиамида допускаются, если они сертифицированы по европейским или российским стандартам пожарной безопасности. Они устойчивы к деформациям, не склонны к растрескиванию и подходят для прокладки в жилых и подсобных помещениях.
Металлические кабель-каналы (оцинкованная сталь, алюминий) обладают максимальной огнестойкостью. Их применяют в зонах повышенного риска – на участках рядом с печами, в котельных, в технических помещениях. При монтаже требуется заземление металлических конструкций для предотвращения появления потенциала на корпусе.
Поликарбонат и ABS-пластик применяются реже, но могут использоваться при наличии подтверждённой стойкости к воспламенению. Важно избегать дешёвых и несертифицированных изделий: они часто выполнены из вторичного пластика, легко загораются и выделяют едкий дым при тлении.
Крепление коробов должно выполняться на негорючее основание – например, через теплоизоляционные прокладки из базальтового картона или клеммные держатели. Не допускается плотное прилегание пластикового короба к древесине без терморазрыва.
Как выбрать сечение кабеля в зависимости от мощности бытовых приборов
Например, при подключении электрической плиты мощностью 7 кВт ток составит около 32 А. Для такой нагрузки минимальное допустимое сечение медного кабеля должно быть не менее 6 мм² при прокладке в открытом способе и не менее 10 мм² при скрытом монтаже в стенах.
Розеточные линии, рассчитанные на нагрузку до 3,5 кВт (например, микроволновая печь, чайник, утюг), требуют кабеля сечением не менее 2,5 мм². Для освещения, где суммарная мощность редко превышает 1,5 кВт, допустимо использовать провод сечением 1,5 мм².
Если планируется одновременное подключение нескольких мощных приборов к одной линии, необходимо учитывать суммарную нагрузку. Например, стиральная машина (2,2 кВт) и бойлер (1,8 кВт) в одной цепи дадут общую мощность 4 кВт, что требует кабеля от 2,5 мм², а лучше – 4 мм² для запаса по току и надёжности.
В условиях деревянного дома перегрев кабеля особенно опасен. Поэтому расчёт должен вестись с запасом по току 20–30% и обязательным учётом условий прокладки: в теплоизоляции, под обшивкой или в коробе. Чем хуже теплоотвод, тем больше должно быть сечение.
Для линий, питающих стационарное отопительное оборудование, электрокотлы или тёплый пол, рекомендуется предварительно замерить фактическое энергопотребление и использовать кабели не менее 6–10 мм², в зависимости от мощности.
Расчёт сечения всегда должен завершаться проверкой допустимого длительного тока по ПУЭ и соответствием параметров автоматического выключателя. Недопустимо, чтобы кабель нагревался в штатных условиях эксплуатации – это может привести к пожару в деревянных конструкциях.

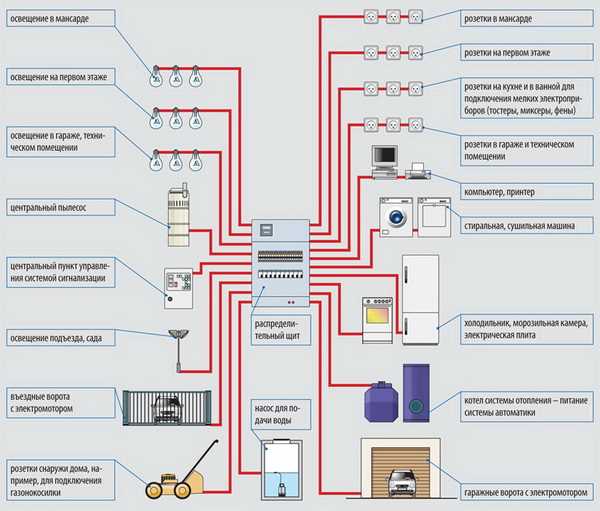

Требования к автоматам и УЗО в распределительном щите для деревянного дома
В деревянных домах повышенные требования к защите электропроводки от перегрузок и утечек тока обусловлены высокой пожарной опасностью конструкции. Для каждого группового и силового контура необходим отдельный автоматический выключатель с характеристикой срабатывания типа C. Токовая величина подбирается исходя из расчётной мощности линии: например, для розеточной группы с сечением кабеля 2,5 мм² устанавливается автомат на 16 А, а для освещения с кабелем 1,5 мм² – на 10 А.
Все группы, кроме освещения, должны быть защищены УЗО или дифференциальными автоматами. Для розеток устанавливаются УЗО с током утечки 30 мА. На линии, где подключены мощные приборы с повышенным пусковым током (например, бойлер или стиральная машина), допускается установка отдельных УЗО, чтобы избежать ложных срабатываний. Главный ввод защищается УЗО на 100 мА с селективной характеристикой, предотвращающей одновременное отключение всех линий при локальной утечке.
Все устройства защиты должны иметь маркировку, подтверждающую соответствие ГОСТу или международным стандартам (например, IEC 61008-1 для УЗО). Использование продукции сомнительного происхождения недопустимо. Предпочтение следует отдавать автоматам и УЗО с винтовыми клеммами и защитой от неполного подключения жил, особенно при алюминиевой проводке.
Монтаж устройств выполняется строго в соответствии с проектом. Каждая линия должна быть подписана в распределительном щите. Комбинирование нескольких групп под одним УЗО недопустимо, если они питаются от разных фаз – это создаёт ложные токи утечки и повышает риск отключения без причины.
Нормы прокладки проводки через перекрытия и стены из древесины
Прокладка электрических кабелей через деревянные конструкции требует строгого соблюдения норм пожарной безопасности и электробезопасности. Основные требования регламентируются ПУЭ (Правила устройства электроустановок) и СП 31-110-2003.
- Для прохода кабелей через деревянные перекрытия и стены необходимо использовать защитные гильзы из негорючих материалов – металлические трубы, оцинкованные гофротрубы или пластмассовые трубы с повышенной огнестойкостью.
- Гильзы должны иметь диаметр, превышающий сечение кабеля минимум на 10 мм для свободного размещения и исключения механических повреждений при усадке или деформации древесины.
- В местах прохода через деревянные элементы гильзы крепятся жестко, исключая контакт кабеля с древесиной и предотвращая возможное трение и повреждение изоляции.
- Если прокладка выполняется внутри полостей стен и перекрытий, кабели должны быть защищены оболочкой с высокой степенью механической и термостойкости (например, марки ВВГнг или NYM с негорючей изоляцией).
- Запрещается прямое прохождение кабеля через древесину без использования гильз или специальных защитных труб.
- Для предотвращения распространения огня через технологические отверстия вокруг гильз необходимо заполнение огнезащитными составами или установкой специальных противопожарных уплотнителей.
- Минимальное расстояние от кабелей до поверхностей, подверженных нагреву или потенциальному контакту с другими коммуникациями (газ, вода), должно быть не менее 50 мм.
Внимательное выполнение этих норм обеспечивает надежность электропроводки и безопасность деревянного дома при эксплуатации.

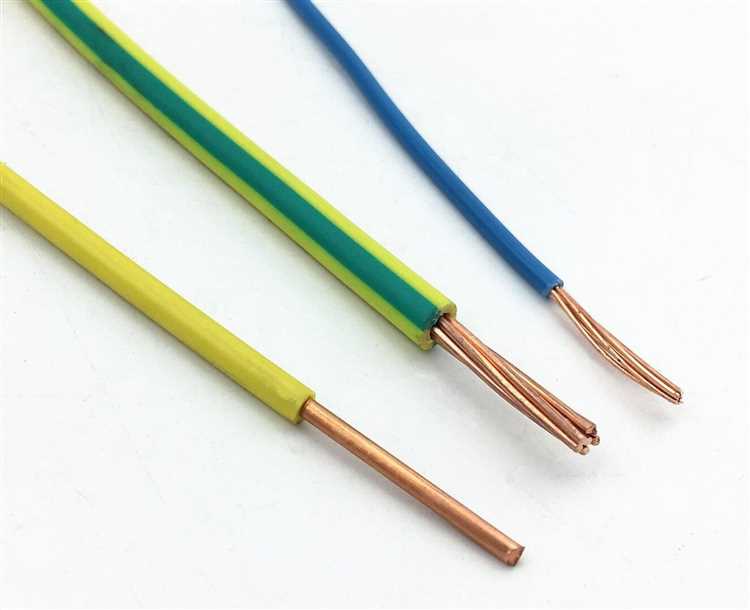

Чем отличаются медные и алюминиевые кабели при использовании в частном доме
Медные кабели обладают лучшей электрической проводимостью – их удельное сопротивление составляет около 0,0175 Ом·мм²/м, что примерно в 1,6 раза ниже, чем у алюминия. Это позволяет применять кабели меньшего сечения при той же нагрузке, снижая массу и стоимость прокладки.
Алюминиевые кабели легче по весу и дешевле по стоимости материала, но имеют повышенное сопротивление (около 0,0282 Ом·мм²/м), что требует увеличения сечения на 25-30% по сравнению с медными для сохранения допустимого тока и минимизации падения напряжения.
Медные жилы более устойчивы к коррозии и не окисляются при контакте с воздухом, алюминий же требует специальной обработки или использования соединителей с антикоррозийными свойствами для предотвращения окисления и ухудшения контакта.
При монтаже алюминиевых кабелей важно учитывать их более высокую тепловую расширяемость, что требует надежного крепления и контроля затяжки клемм, чтобы избежать ослабления контактов и искрения.
Для деревянных домов медные кабели предпочтительнее с точки зрения безопасности: они меньше нагреваются при нагрузке и снижают риск перегрева проводки, что критично в условиях легковоспламенимых конструкций.
При ограниченном бюджете алюминиевые кабели можно использовать для линий с невысокой нагрузкой или на вводе, при условии соблюдения требований к сечению и качеству соединений.
В конечном счете выбор между медными и алюминиевыми кабелями зависит от баланса стоимости, требований по нагрузке и условий монтажа. Для большей надежности в деревянных домах рекомендуется отдавать приоритет медным проводникам.
Вопрос-ответ:
Какой тип кабеля лучше использовать для скрытой проводки в деревянном доме?
Для скрытой проводки в деревянном доме предпочтительнее использовать кабели с негорючей или трудногорючей изоляцией, например, с ПВХ или специальной пластиковой оболочкой с повышенной огнестойкостью. Медные жилы обеспечивают надежную проводимость и долговечность. Важно выбирать кабели с дополнительной защитой от механических повреждений, так как монтаж скрытой проводки предполагает укладку внутри стен или перекрытий, где кабель будет труднодоступен для обслуживания. Следует также соблюдать нормы по минимальному расстоянию от деревянных элементов, чтобы снизить риск возгорания.
Можно ли использовать алюминиевые провода в деревянном доме, и какие у них недостатки?
Алюминиевые провода применимы, но они менее популярны для внутренней проводки в деревянных домах из-за ряда ограничений. У алюминия выше электрическое сопротивление и хуже проводимость по сравнению с медью, поэтому для той же мощности требуется больший сечение провода. Кроме того, алюминий склонен к окислению на контактах, что может привести к нагреву и даже возгоранию при плохом контакте. Для соединений требуется специальная обработка и надежные зажимы. В деревянных постройках чаще отдают предпочтение медным кабелям, так как они более устойчивы и безопасны.
Какие требования предъявляются к прокладке проводки через деревянные перекрытия и стены?
При прокладке проводки через деревянные перекрытия и стены важно соблюдать правила пожарной безопасности. Кабели должны проходить в специальных гофротрубах или металлических короба́х, которые защищают от механических повреждений и уменьшают риск воспламенения древесины. Отверстия в деревянных элементах должны быть аккуратно выполнены, с минимальным зазором, и дополнительно обработаны антипиренами. Расстояние между кабелем и деревянной поверхностью должно быть достаточным, а провода не должны касаться нагревающихся частей. Следует избегать натяжения кабелей и обеспечивать надежную фиксацию, чтобы предотвратить смещение и повреждения.
Как правильно выбрать сечение кабеля для бытовых приборов в деревянном доме?
Выбор сечения кабеля зависит от мощности подключаемых приборов и длины линии. Для точного расчета учитывается суммарная нагрузка, ток потребления и допустимое падение напряжения. Например, для розеток с нагрузкой до 3,5 кВт обычно используют кабель с сечением 2,5 мм², а для мощных устройств, таких как электроплиты или котлы, — от 4 до 6 мм². В деревянных домах лучше использовать с небольшим запасом по току, чтобы исключить перегрев проводки и обеспечить стабильную работу электрооборудования. Рекомендуется опираться на нормативы и таблицы нагрузок, а также проконсультироваться со специалистом для корректного выбора.
