Трансформаторы тока (ТТ) и трансформаторы напряжения (ТН) выполняют разные функции в системах измерения и защиты электроустановок. Основное назначение ТТ – преобразование больших токов до стандартных значений (5 А или 1 А) для подключения измерительных приборов и релейной защиты. ТН, в свою очередь, используются для снижения высокого напряжения до безопасного уровня, обычно до 100 В или 110 В, при сохранении точности и синусоидальности сигнала.
Конструктивно трансформаторы тока имеют первичную обмотку с малым числом витков (иногда это просто проходной провод), в то время как у трансформаторов напряжения обе обмотки выполнены с большим числом витков, рассчитанных на стабильную работу при номинальной нагрузке. Изоляционные материалы и габариты устройств также различаются: ТН чаще требуют усиленной изоляции, особенно в высоковольтных установках.
При выборе трансформатора важно учитывать класс точности. Для измерений применяются трансформаторы с классами точности 0.2, 0.5, 1.0, а для защиты – 5P, 10P и т.д. Неправильный выбор может привести к ложным срабатываниям реле или искажённым показаниям. Также следует учитывать мощность нагрузки (в вольт-амперах), которую трансформатор должен питать без превышения допустимого падения точности.
Подключение ТТ и ТН требует соблюдения полярности и замыкания вторичных цепей. Особенно критично это для трансформаторов тока: их вторичная обмотка всегда должна быть замкнута на нагрузку или на коротко, иначе возникает опасное перенапряжение. Для ТН же необходимо обеспечивать точную нагрузку, соответствующую классу точности, иначе измерительные данные будут некорректны.

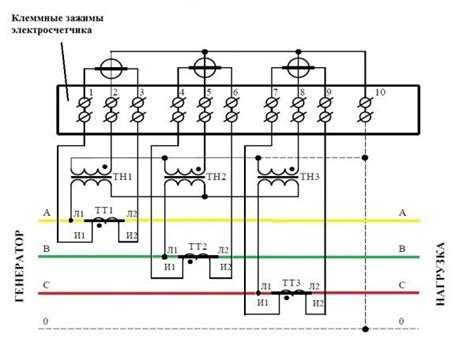

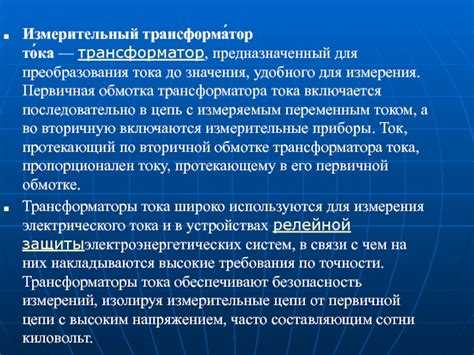

Назначение трансформаторов тока и напряжения в электрических цепях
Трансформаторы тока (ТТ) и трансформаторы напряжения (ТН) выполняют критически важные функции в системах измерения, защиты и управления электрическими сетями. Они обеспечивают безопасную и точную передачу параметров высоковольтных цепей на устройства вторичных схем, работая с допустимыми уровнями тока и напряжения.
Основная задача трансформаторов тока – преобразование большого тока первичной цепи в пропорциональный, но значительно меньший ток для вторичной обмотки. Это позволяет подключать измерительные приборы, реле и системы автоматизации, рассчитанные на токи до 5 А или 1 А. Прямое подключение этих устройств к высоковольтным цепям невозможно из-за опасности и некорректной работы.
Назначение трансформаторов напряжения – снижение напряжения первичной цепи до стандартного уровня, например, 100 В или 110 В, при сохранении точной амплитудной и фазовой характеристики. Это необходимо для точных измерений, синхронизации и работы защитных устройств, таких как реле перенапряжения и автоматика напряжения.
- Трансформаторы тока подключаются последовательно с нагрузкой, их вторичные цепи всегда замыкаются на нагрузку (например, амперметры, реле).
- Трансформаторы напряжения включаются параллельно к цепи и предназначены для работы с вольтметрами, реле напряжения и измерительными модулями.
- Использование ТТ и ТН обеспечивает гальваническую развязку между высоковольтной и низковольтной частями системы.
- Без них невозможно построение точных систем коммерческого и технического учёта, а также реализация селективной защиты линий и оборудования.
Для повышения точности измерений и надёжности защитных функций необходимо выбирать трансформаторы с классом точности, соответствующим конкретному назначению: от 0.2S для коммерческого учёта до 5P или 10P для релейной защиты. Несоблюдение этих требований может привести к искажённым показаниям и ошибкам срабатывания.

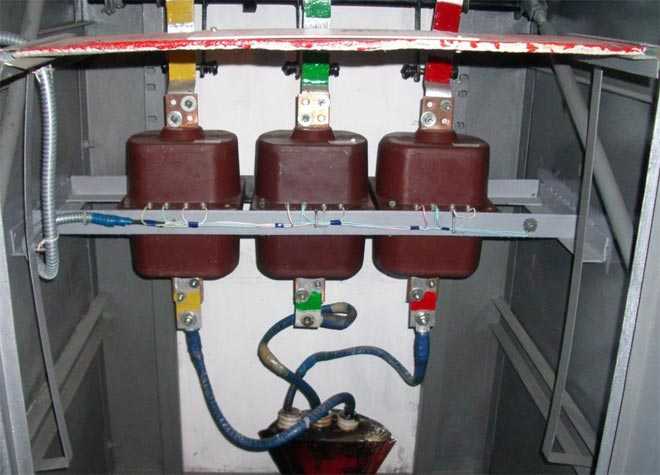

Конструктивные отличия трансформаторов тока и напряжения

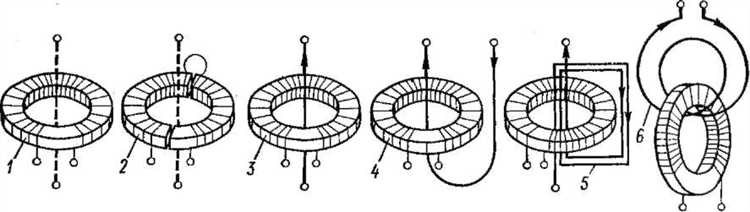

Трансформаторы тока (ТТ) и трансформаторы напряжения (ТН) отличаются конструктивно уже на уровне магнитопровода. У ТТ магнитопровод, как правило, кольцевой или тороидальный, сплошной, чтобы обеспечить высокую точность передачи тока при минимальных потерь и искажениях. У ТН магнитопровод чаще выполнен в виде Ш-образной или стержневой конструкции, что позволяет эффективно работать в широком диапазоне напряжений.
Первичная обмотка у трансформатора тока зачастую состоит из одного-двух витков с большим сечением проводника или выполнена в виде проходного токоведущего проводника, интегрированного в конструкцию. У трансформаторов напряжения первичная обмотка многовитковая, так как она рассчитана на работу при высоких напряжениях с ограниченным током.
Вторичная обмотка ТТ рассчитана на стандартный ток, чаще всего 5 А или 1 А, и конструктивно защищена от перегрузок, поскольку при разрыве цепи возможно возникновение опасного перенапряжения. В ТН вторичная обмотка формирует напряжение 100 В или 220 В, в зависимости от стандарта, и ее конструкция изолирована для предотвращения пробоя при работе в высоковольтных сетях.
Изоляционные материалы в ТТ и ТН подбираются с учетом разных критериев. В ТТ упор делается на термостойкость и механическую прочность, особенно в проходных моделях. В ТН приоритетом является устойчивость к электрическим пробоям и высокая диэлектрическая прочность, особенно у фазных трансформаторов, применяемых в сетях выше 10 кВ.

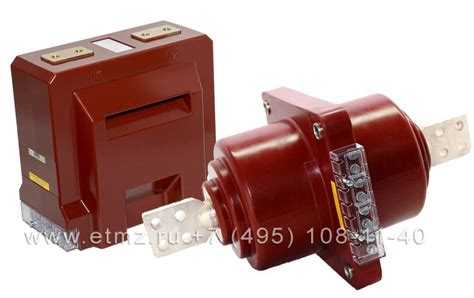

Корпус трансформаторов тока обычно герметичный, часто залит компаундом или маслом, особенно в наружной установке. Для трансформаторов напряжения характерна наличие встроенных предохранителей, а также использование газонаполненных или маслонаполненных оболочек для обеспечения стабильной работы при длительной эксплуатации.
Принцип работы трансформатора тока по сравнению с трансформатором напряжения
Трансформатор тока функционирует в режиме короткозамкнутой вторичной обмотки. Его основная задача – передавать ток, пропорциональный первичному, в условиях минимального напряжения на выходе. Первичная обмотка включается последовательно в токопроводящую цепь, при этом количество витков обычно минимально – вплоть до одного витка или медной шины. Вторичная обмотка содержит большее количество витков и соединяется с измерительным или защитным оборудованием. Рабочий режим предполагает постоянное подключение нагрузки, поскольку холостой ход приводит к опасному перенапряжению на выходе.
Принцип действия трансформатора напряжения основан на передаче напряжения с высокой на пониженную сторону при сохранении формы сигнала. Первичная обмотка включается параллельно контролируемой цепи и рассчитана на полное рабочее напряжение. Вторичная обмотка выдает напряжение, пропорциональное первичному, но в безопасном диапазоне – обычно 100 В или 110 В. Работает в режиме холостого хода, с незначительным током на выходе, поскольку нагрузка формируется высокоомными измерительными приборами.
Ключевое отличие – режим нагрузки: трансформатор тока работает на низкоомную нагрузку с высоким током, трансформатор напряжения – на высокоомную с низким током. Это требует различий в магнитопроводе: у трансформатора тока – с малым сопротивлением намагничиванию, у трансформатора напряжения – с минимальными потерями при холостом ходе. Нарушение режима работы (например, разрыв вторичной цепи трансформатора тока) может привести к серьезным последствиям, включая пробой изоляции.

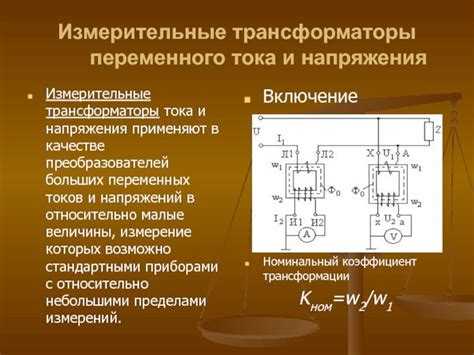

Особенности подключения трансформаторов в схему
Трансформаторы тока всегда подключаются последовательно с нагрузкой, поскольку их основная задача – измерение тока, проходящего по цепи. Первичная обмотка трансформатора тока имеет малое сопротивление и, как правило, представляет собой один или несколько витков проводника, через который проходит измеряемый ток. Никогда не допускается размыкание вторичной цепи, так как это приводит к опасному перенапряжению и риску пробоя изоляции.
Вторичная обмотка трансформатора тока подключается к измерительным приборам или защитным реле. При необходимости отключения вторичной цепи используют специальные короткозамыкающие клеммы или перемычки. Для повышения точности измерений рекомендуется использовать короткие соединительные провода и обеспечивать надёжное экранирование от внешних наводок.
Трансформаторы напряжения подключаются параллельно контролируемому участку сети. Их первичная обмотка рассчитана на номинальное линейное или фазное напряжение сети, а вторичная – на стандартное значение, обычно 100 В или 57,7 В. Особое внимание уделяется правильному заземлению одной точки вторичной обмотки для предотвращения накопления потенциала относительно земли.
Для обеспечения селективности защиты трансформаторы напряжения могут подключаться через плавкие вставки на стороне высокого напряжения. При эксплуатации важно контролировать симметрию подключения фаз, чтобы избежать искажений фазовых углов и ошибок в измерениях.
Комбинированные схемы, где используются оба типа трансформаторов, требуют согласования полярностей и фазовых соотношений. Нарушение подключения может привести к некорректной работе релейной защиты или измерительной аппаратуры.
Диапазоны измеряемых величин и точность при использовании
Трансформаторы тока предназначены для работы в диапазонах от нескольких ампер до десятков килоампер. Типовые номинальные значения первичного тока – 5 А, 100 А, 1000 А и выше. Вторичная обмотка чаще всего рассчитана на 5 А или 1 А, что обеспечивает унификацию приборов учета и защитной автоматики. Погрешность измерения зависит от класса точности трансформатора: для коммерческого учета применяются классы 0.2S и 0.5S, для релейной защиты – 5P и 10P, где цифра указывает допустимую ошибку в процентах при заданной нагрузке.
Трансформаторы напряжения работают в диапазоне от 100 В до 750 кВ на первичной стороне. Наиболее распространенные вторичные значения – 100 В или 100/√3 В в фазных схемах. Эти устройства должны сохранять высокую точность измерения в широком диапазоне напряжений, особенно в условиях нестабильной сети. Классы точности для измерительных трансформаторов напряжения включают 0.2, 0.5 и 1.0. Для защитных трансформаторов используются классы 3P и 6P, где допустимы более высокие отклонения, но при этом обеспечивается надежность срабатывания защит.
При выборе трансформатора критично учитывать диапазон рабочих токов или напряжений в конкретной системе. Использование трансформатора вне рекомендуемого диапазона приводит к значительным погрешностям, искажающим данные учета и нарушающим работу защитных устройств. Особенно это актуально для трансформаторов тока при малых токах нагрузки – в таких режимах они нередко выходят за пределы допустимой точности.
Для обеспечения высокой достоверности измерений рекомендуется согласовывать класс точности трансформатора с точностью применяемых приборов. При этом длина и сечение соединительных кабелей, а также полная нагрузка на вторичную обмотку должны строго контролироваться, чтобы исключить дополнительную погрешность.
Меры безопасности при эксплуатации трансформаторов разного типа
Трансформаторы тока и напряжения требуют строгого соблюдения мер безопасности, обусловленных их конструктивными особенностями и электрическими характеристиками.
- Трансформаторы тока (ТТ):
- Категорически запрещено размыкать цепь вторичной обмотки при подключённой нагрузке – это может привести к появлению опасного высокого напряжения на клеммах, создавая риск поражения электрическим током и повреждения оборудования.
- Обязательно установка короткозамыкающего устройства на вторичной стороне при обслуживании или снятии нагрузки для исключения перенапряжения.
- Регулярная проверка изоляции вторичной обмотки и состояния клеммных зажимов для предотвращения пробоев и искрения.
- Использование соответствующих средств индивидуальной защиты (диэлектрические перчатки, изолирующие коврики) при подключении и техническом обслуживании.
- Трансформаторы напряжения (ТН):
- Обеспечение надёжного заземления корпуса и нейтрали для предотвращения аварийных токов и снижения риска поражения электрическим током.
- Проверка отсутствия повреждений изоляции первичной и вторичной обмоток, так как выход из строя изоляции приводит к коротким замыканиям и авариям.
- Контроль нагрузки вторичной цепи – она должна быть всегда подключена, чтобы избежать искажений измерений и перегрева трансформатора.
- Запрет на непосредственный контакт с токоведущими частями и использование изолирующих инструментов при проведении ремонта.
Дополнительно для обоих типов трансформаторов необходимо соблюдать нормативы по монтажу, обеспечивать правильное крепление и вентиляцию для предотвращения перегрева. Внедрение регулярного технического обслуживания и диагностических проверок минимизирует риски аварий и повышает безопасность эксплуатации.
Типовые ошибки при выборе трансформатора тока или напряжения для задачи
Ошибка в выборе диапазона измеряемого тока или напряжения ведёт к нестабильной работе оборудования. Если номинал трансформатора тока ниже максимального тока цепи, возникает насыщение магнитопровода и искажение сигнала. Аналогично, трансформатор напряжения с неправильным номиналом не обеспечит точных показаний при изменениях нагрузки.
Пренебрежение требованиями по подключению нагрузки трансформатора – частая ошибка. Трансформаторы тока нельзя оставлять без нагрузки или с разомкнутой вторичной обмоткой, так как это приводит к высоким напряжениям и выходу из строя. В свою очередь, для трансформаторов напряжения важно соблюдение рекомендуемой нагрузки для поддержания стабильных параметров.
Недооценка влияния частоты и условий эксплуатации также снижает эффективность трансформатора. Например, трансформатор тока, рассчитанный на промышленную частоту 50 Гц, может некорректно работать при частоте переменного тока в нестандартных системах. Аналогично, трансформаторы напряжения без учета внешних температурных и вибрационных воздействий быстро выходят из строя.
Ошибочным считается использование трансформатора напряжения вместо трансформатора тока для измерения тока в цепи. Трансформатор напряжения не рассчитан на протекание больших токов, что приводит к повреждениям и искажениям измерений.
Неправильный выбор по габаритам и степени защиты влияет на надежность. Например, трансформаторы, не предназначенные для установки в агрессивных средах или на открытом воздухе без дополнительной защиты, подвержены коррозии и поломкам.
Вопрос-ответ:
Каковы основные функциональные отличия трансформатора тока от трансформатора напряжения?
Трансформатор тока предназначен для снижения высокого тока до безопасного уровня, удобного для измерительных приборов и защитных устройств, при этом он обеспечивает гальваническую развязку и предотвращает прямое подключение измерительных приборов к высоковольтной линии. Трансформатор напряжения, в свою очередь, преобразует высокое напряжение в пониженное значение, подходящее для аналогичных целей. Основное отличие — в том, что ТТ работает с током и пропускает через себя первичный ток, а ТН подключается параллельно и измеряет напряжение без протекания основного тока нагрузки.
Почему нельзя использовать трансформатор тока в цепях, предназначенных для трансформатора напряжения, и наоборот?
Каждый из этих трансформаторов рассчитан на определённые параметры и принцип работы. Трансформатор тока рассчитан на прохождение основного тока через первичную обмотку, а его вторичная обмотка должна быть замкнута, иначе возникает опасное повышение напряжения и возможное повреждение оборудования. Трансформатор напряжения работает при подключении параллельно и рассчитан на измерение напряжения без протекания большого тока. Подключение ТН вместо ТТ приведёт к некорректным измерениям и рискам для безопасности, а использование ТТ вместо ТН нарушит работу измерительных приборов и может привести к авариям.
Как влияет точность трансформаторов тока и напряжения на качество измерений и защиту?
Точность трансформаторов критична для корректной работы систем измерения и защиты. Трансформаторы тока должны сохранять минимальные погрешности при различных нагрузках и токах, особенно в зонах максимальных токов короткого замыкания. Ошибки могут привести к неверной работе защитных реле, что чревато неправильным отключением или отсутствием отключения аварийных участков. Трансформаторы напряжения требуют высокой точности при номинальных напряжениях для корректного отображения данных и работы устройств контроля. Низкая точность ведёт к искажению результатов и снижению надежности систем.
Какие типичные ошибки допускаются при выборе трансформатора тока или напряжения для конкретной задачи?
Одна из распространённых ошибок — неправильный выбор номинальных параметров, например, номинального тока или напряжения, что приводит к некорректным показаниям и рискам перегрузки трансформатора. Часто игнорируется важность точностных классов, влияющих на работу защит и измерительных приборов. Также встречается неправильное подключение: у трансформатора тока нельзя оставлять вторичную обмотку разомкнутой, а трансформатор напряжения требует параллельного подключения. Невнимание к типу нагрузки и рабочим условиям уменьшает срок службы оборудования и повышает вероятность аварий.
В каких случаях предпочтительнее использовать трансформатор тока, а в каких — трансформатор напряжения?
Трансформаторы тока обычно применяются для контроля и измерения силы тока в цепях с высокими токами, а также для защиты линий и оборудования. Их выбирают, когда требуется преобразовать большие токи до измеряемых значений без непосредственного подключения приборов к силовой цепи. Трансформаторы напряжения используют при контроле уровней напряжения, измерении и изоляции приборов в сетях высокого напряжения. Выбор зависит от измеряемой величины: если нужно контролировать ток — применяют ТТ, если напряжение — ТН.
В чем принципиальное отличие трансформатора тока от трансформатора напряжения по назначению и применению?
Трансформатор тока предназначен для уменьшения величины тока в высоковольтных линиях до безопасного уровня, подходящего для измерительных приборов и защитных устройств. Он подключается последовательно с нагрузкой и преобразует высокий ток первичной цепи в пропорционально меньший ток вторичной цепи. Трансформатор напряжения, наоборот, служит для понижения высокого напряжения до безопасных значений, чтобы контролирующая аппаратура могла корректно фиксировать величину напряжения. Он подключается параллельно к исследуемой цепи. Таким образом, основное отличие — в параметре, который преобразуется: ток или напряжение, а также в способе подключения и функциональном назначении.
Какие особенности конструкции влияют на точность и диапазон измерений у трансформаторов тока и напряжения?
Трансформаторы тока обычно имеют магнитопровод с высококачественным ферритовым сердечником и специально рассчитанные обмотки для обеспечения точного преобразования тока в широком диапазоне нагрузок. Особое внимание уделяется минимизации погрешностей при малых и больших токах, а также обеспечению безопасности при размыкании вторичной цепи. Трансформаторы напряжения строятся так, чтобы поддерживать стабильное напряжение при изменениях нагрузки и минимальные потери мощности. Их конструкция ориентирована на устойчивость к перенапряжениям и точность пропорционального снижения высокого напряжения. Отличия в конструкции также связаны с требованиями по изоляции и способами монтажа в электрической системе.
