Выбор верхнего элемента для дымохода или вентиляционной трубы напрямую влияет на эффективность тяги, устойчивость к атмосферным воздействиям и срок службы всей системы. На практике чаще всего применяются два типа конструкций – зонт с ветрозащитой и дефлектор. Несмотря на схожее назначение, эти устройства имеют принципиальные конструктивные и функциональные отличия, которые важно учитывать при проектировании и монтаже.
Зонт с ветрозащитой представляет собой металлический колпак, дополненный вертикальными или наклонными защитными экранами, которые снижают воздействие бокового ветра на устье трубы. Такая конструкция препятствует попаданию осадков внутрь канала и снижает вероятность задувания потока обратно в шахту. Применяется преимущественно в системах, где приоритетом является защита от погодных факторов, а не усиление тяги.
Дефлектор работает иначе: он использует энергию ветра для создания разрежения в выходном сечении трубы, за счёт чего увеличивается тяга. Конструкция включает в себя цилиндры и отражающие элементы, формирующие направленные воздушные потоки. Это делает дефлектор эффективным решением для вентиляционных и дымовых каналов с недостаточной естественной тягой. Однако он менее устойчив к сильным порывам ветра и требует точного расчёта с учётом высоты и диаметра трубы.
Правильный выбор между зонтами и дефлекторами зависит от специфики объекта, характера эксплуатации системы и климатических условий региона. Неправильная установка может привести к ухудшению тяги, накоплению конденсата и даже задымлению помещений. Поэтому важно понимать конструкционные отличия этих элементов и их влияние на работу системы в целом.
Назначение зонта с ветрозащитой в системах вентиляции и дымоудаления
Зонт с ветрозащитой устанавливается на оголовках вентиляционных и дымовых каналов для защиты от опрокидывания тяги, вызванного порывами ветра. Основное назначение конструкции – стабилизация работы канала при неблагоприятных погодных условиях, особенно в районах с высокой ветровой нагрузкой.
Ветрозащитный зонт предотвращает поступление встречных воздушных потоков внутрь канала, что особенно критично для систем естественной вентиляции и дымоудаления. При отсутствии ветрозащиты возможно образование обратной тяги, приводящей к поступлению отработанного воздуха или дыма обратно в помещения.
Дополнительная функция – защита канала от атмосферных осадков. Благодаря особой форме и наличию экранов или щитков, зонт снижает вероятность попадания дождя и снега, продлевая срок службы вентиляционного или дымоходного канала и предотвращая образование наледи внутри шахты в зимний период.
Зонт с ветрозащитой также минимизирует влияние турбулентных потоков, возникающих на выходе из трубы. Это снижает аэродинамическое сопротивление и способствует более стабильному удалению отработанных масс при низкой температуре наружного воздуха.
На практике такие зонты особенно актуальны для систем дымоудаления жилых и промышленных объектов с твердотопливными котлами, а также вентиляционных систем, размещённых на кровлях зданий в зонах с открытой розой ветров. Их установка рекомендуется при проектировании или модернизации каналов, выходящих выше уровня конька крыши.

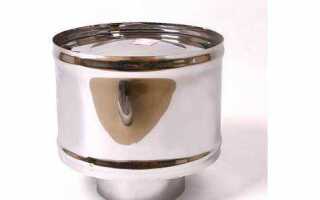

Конструкция и принцип действия дефлектора на вытяжной трубе

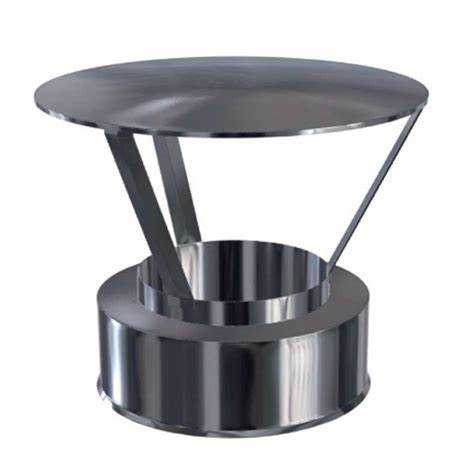

Дефлектор представляет собой аэродинамическое устройство, устанавливаемое на оголовке вытяжной трубы для повышения эффективности естественной вентиляции за счёт использования ветрового напора. Конструкция дефлектора формирует зону пониженного давления, способствующую усилению тяги в вентиляционном канале.
Основные конструктивные элементы дефлектора:
- Цилиндрическая или коническая основа – крепится непосредственно на трубу и служит опорой для остальных элементов.
- Рассекатель потока – обеспечивает изменение направления ветрового потока, создавая область разрежения над устьем трубы.
- Кожух (зонт) – защищает канал от атмосферных осадков и одновременно участвует в формировании аэродинамической воронки.
- Кольцевые и направляющие элементы – усиливают эффект разрежения и способствуют более стабильной тяге даже при слабом или переменном ветре.
Принцип действия основан на эффекте Бернулли. При обтекании ветром наружных элементов дефлектора создаётся зона пониженного давления, благодаря которой из канала вытягивается загрязнённый воздух. Чем выше скорость ветра, тем сильнее выражен эффект индукции тяги. Дополнительный результат – снижение риска обратной тяги, особенно в зонах с турбулентным воздушным потоком.
Дефлекторы эффективны в следующих условиях:
- Высота трубы не менее 0,5 м над коньком кровли – обеспечивает свободный доступ потока воздуха.
- Отсутствие высоких объектов вблизи – препятствия могут нарушать обтекание и снижать эффект разрежения.
- Расположение на стороне преобладающих ветров – увеличивает стабильность функционирования.
Применение дефлектора особенно оправдано в системах, где отсутствует механическое побуждение вытяжки, например в гравитационных вентиляционных системах многоквартирных домов, производственных и складских помещений.
Сравнение аэродинамических свойств при разных направлениях ветра
При боковом и встречном ветре зонт с ветрозащитой демонстрирует умеренное сопротивление потоку за счёт наличия кожуха, ограничивающего прямое проникновение воздушных масс внутрь трубы. Воздушные завихрения снижаются, но при сильных порывах возможно кратковременное падение тяги, особенно в условиях нестабильного давления в канале.
Дефлектор, в отличие от зонта, работает по принципу аэродинамического ускорения потока. При любом направлении ветра – поперечном, встречном или даже восходящем – он создаёт зону пониженного давления у выходного среза трубы. Это стабилизирует вытяжку даже в условиях турбулентности. При боковом ветре эффективность дефлектора увеличивается за счёт усиленного обтекания корпусной части, что способствует выносу отработанных газов вверх без обратного задувания.
При отсутствии ветра зонт практически не влияет на тягу – воздухообмен остаётся пассивным и зависит только от температурной разницы. Дефлектор же может создавать минимальную тягу даже при штиле, если конструкция включает вставку Вентури или кольцевые диффузоры, усиливающие естественную конвекцию.
На крышах зданий, где направление ветра часто меняется из-за турбулентности, дефлектор обеспечивает более стабильные аэродинамические характеристики. Зонт с ветрозащитой целесообразен в местах с преобладающим однонаправленным ветром, где риск обратной тяги минимален.
Условия применения: когда предпочтителен зонт, а когда дефлектор
Зонт с ветрозащитой оптимален в условиях, где на систему вытяжки воздействует значительное количество атмосферных осадков или перепады давления из-за ветровых нагрузок. Его конструкция препятствует обратному задуванию воздуха и попаданию влаги в канал, что особенно важно для дымоходов и вентиляционных шахт, расположенных в зонах с нестабильной розой ветров и повышенной влажностью. Также зонт эффективен на объектах с нерегулярной или маломощной тягой, где необходимо стабилизировать вытяжной поток без образования завихрений.
Дефлектор предпочтителен в случаях, когда требуется увеличить естественную тягу в системе без подключения дополнительных вытяжных устройств. Его применение оправдано на высоких промышленных трубах, в системах естественной вентиляции производственных и складских помещений, а также в зданиях с большой высотой шахт. Особенно эффективен дефлектор в условиях, где преобладающие ветра способствуют созданию зоны разрежения над срезом трубы, усиливая вытяжку даже при минимальных перепадах температур.
В районах с низкой ветровой активностью дефлектор может не дать ожидаемого результата, тогда как зонт с ветрозащитой обеспечит базовую защиту от внешнего воздействия. Однако на продуваемых возвышенностях дефлектор позволит использовать аэродинамический эффект ветра в полной мере, что делает его более продуктивным решением.
Выбор устройства должен учитывать характеристики здания, климатическую зону и тип вытяжной системы. Для жилых домов и малых объектов чаще применяют зонты с ветрозащитой, тогда как для промышленных систем с большой нагрузкой и высотой вытяжных каналов более рационален дефлектор.
Материалы изготовления и особенности монтажа каждого устройства

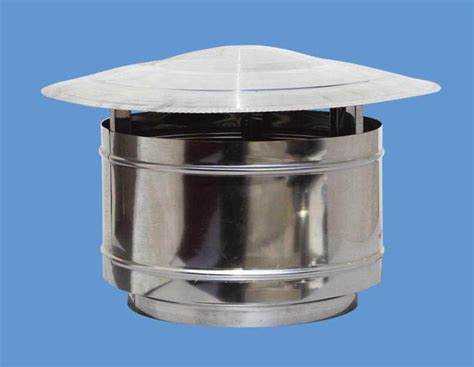

Зонты с ветрозащитой изготавливаются преимущественно из оцинкованной стали толщиной от 0,5 до 1 мм. При эксплуатации в агрессивной среде применяют нержавеющую сталь марки AISI 304. Защитное покрытие может включать термостойкую эмаль, особенно при установке на дымоходы. Конструкция включает вертикальный цилиндр, защитный фартук и грибок, закреплённый на стойках с зазором для выхода газов.
Монтаж зонта осуществляется с учётом направления ветровой нагрузки. Для крепления используют хомуты, заклёпки или сварку в зависимости от типа основания. Рекомендуется установка на вертикальные трубы с постоянным или переменным сечением, строго без перекосов. При установке на кровлю требуется термостойкий уплотнитель и герметизация фланцев.
Дефлекторы чаще производят из оцинкованной стали толщиной 0,7–1,2 мм. В зонах с постоянными ветрами применяют алюминиевые сплавы, устойчивые к деформации. Для промышленных объектов используют также комбинированные изделия с керамическими вставками в зоне горячих газов. Основные элементы конструкции – внешний отражатель, диффузор и направляющий колпак – соединяются клёпками или точечной сваркой.
Установка дефлектора требует точного соблюдения вертикальности и ориентации элементов по направлению преобладающего ветра. Крепление производится через монтажный фланец или адаптер, фиксирующийся к трубе с помощью винтовых зажимов. В случае установки на газовые или твердотопливные котлы обязательна проверка соответствия сечения устройства диаметру дымохода. Исключается монтаж на наклонных участках трубопровода из-за риска образования обратной тяги.
- Для зонтов обязательна проверка устойчивости к коррозии, особенно в условиях повышенной влажности или солёного воздуха.
- Дефлекторы требуют обязательного зазора между трубой и внешним кольцом, недопустим плотный контакт.
- Монтаж обоих устройств запрещается производить в условиях сильного ветра без временных фиксаторов.
Влияние на тягу и предотвращение обратной тяги в канале

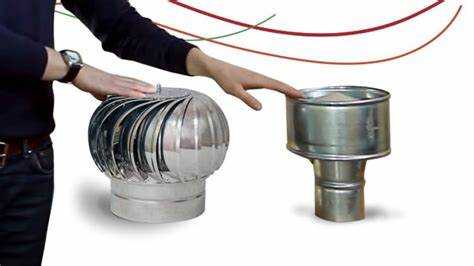

Зонт с ветрозащитой способствует стабилизации тяги за счёт перекрытия и распределения потоков воздуха, что снижает вероятность попадания обратного потока внутрь канала. Его конструкция с подвижным элементом реагирует на направление ветра, минимизируя колебания давления и поддерживая равномерное движение воздуха.
Дефлектор улучшает тягу за счёт создания эффекта вентиляции при помощи аэродинамической формы, которая активирует вихревые потоки и усиливает вытяжку воздуха из канала. Он эффективно снижает вероятность обратной тяги за счёт повышения скорости выходящего потока, что создаёт отрицательное давление в трубе.
При сильных порывах ветра зонт с ветрозащитой лучше предотвращает обратную тягу, так как его конструкция изолирует выходное отверстие от прямого воздействия воздушных потоков. В то же время дефлектор более эффективен при стабильных ветровых условиях, повышая общую производительность вентиляционной системы.
Для систем с переменным направлением ветра и частыми порывами рекомендуется установка зонта с ветрозащитой, чтобы избежать проскока обратных потоков. Для постоянного ветра с направленным потоком дефлектор обеспечивает более устойчивую и мощную тягу.
Важным фактором является правильный монтаж: зонт должен плотно фиксироваться и иметь возможность свободного поворота вокруг оси, а дефлектор требует точной центровки и герметичности стыков для исключения подсоса воздуха извне.
Обслуживание и срок службы в зависимости от типа устройства

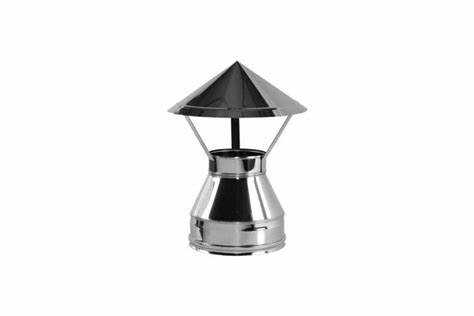

Зонт с ветрозащитой изготавливается преимущественно из нержавеющей стали или алюминия с порошковым покрытием, что обеспечивает устойчивость к коррозии и минимизирует необходимость частого технического обслуживания. Рекомендуется проводить визуальный осмотр и очистку от загрязнений раз в 12 месяцев, чтобы предотвратить накопление сажи и пыли, ухудшающих аэродинамику и защитные свойства.
Срок службы зонта с ветрозащитой составляет в среднем 15–20 лет при условии соблюдения регулярного обслуживания и правильного монтажа. Замена элементов конструкции требуется редко и чаще связана с механическими повреждениями, вызванными сильными ветрами или внешним воздействием.
Дефлекторы изготавливаются из тонколистовой оцинкованной стали или алюминия с минимальным защитным покрытием. В условиях высокой влажности и агрессивной среды их срок службы сокращается до 8–12 лет без дополнительной обработки. Для поддержания функциональности необходима регулярная очистка и проверка крепежей каждые 6–8 месяцев, поскольку накопление пыли и сажи снижает эффективность тяги.
Периодическое покрытие дефлектора антикоррозийными составами и своевременный ремонт деформаций увеличивают срок эксплуатации до 15 лет, но требуют дополнительного внимания и затрат. Отсутствие качественного обслуживания может привести к коррозии, снижению аэродинамических свойств и образованию обратной тяги.
Вопрос-ответ:
В чем ключевые конструктивные различия между зонтом с ветрозащитой и дефлектором?
Зонт с ветрозащитой представляет собой куполообразное устройство с дополнительным элементом, который снижает влияние бокового ветра на вентиляционный канал. Его конструкция направлена на предотвращение попадания порывов воздуха внутрь трубы. Дефлектор же — это вращающийся или статичный цилиндр с лопастями, который использует аэродинамику для усиления тяги за счет создания разрежения и отвода воздушных масс. Таким образом, зонт ориентирован на защиту от ветра, а дефлектор — на активное улучшение вентиляции.
Какой из этих устройств более устойчив к неблагоприятным погодным условиям, например сильному ветру или осадкам?
Зонт с ветрозащитой благодаря своему закрытому верхнему элементу надежно защищает вентиляцию от дождя и снега, снижая риск попадания влаги внутрь. Его конструкция также предотвращает прямое воздействие порывов ветра. Дефлектор, особенно вращающийся, менее защищен от осадков и при сильных порывах ветра может подвергаться нагрузкам на подшипники и крепления. При этом дефлектор эффективен при нестабильном ветре, так как увеличивает тягу, но с точки зрения защиты от влаги и механической прочности зонт более надежен.
Как выбор между зонтом с ветрозащитой и дефлектором влияет на обслуживание и срок эксплуатации вентиляционной системы?
Обслуживание зонта с ветрозащитой обычно проще: благодаря монолитной конструкции и отсутствию движущихся частей риск поломок и засоров минимален. Регулярная очистка поверхности и проверка креплений продлевают срок службы. Вращающийся дефлектор требует внимания к подшипникам и элементам вращения, которые со временем изнашиваются, особенно в загрязненной среде. Если дефлектор изготовлен из коррозионностойких материалов и установлен корректно, его срок службы достигает 5-7 лет, однако необходимость периодического технического обслуживания выше по сравнению с зонтом.
В каких условиях предпочтительнее использовать зонт с ветрозащитой, а когда более уместен дефлектор?
Зонт с ветрозащитой оптимален в местах с часто меняющимся направлением ветра и повышенной влажностью, где важна защита от осадков и предотвращение обратной тяги. Его конструкция хорошо подходит для жилых зданий и объектов с невысокими требованиями к повышению тяги. Дефлектор рекомендуется в условиях слабой естественной тяги или когда необходимо усилить вытяжку, например, в производственных помещениях или кухнях ресторанов. Он особенно эффективен при стабильном ветре, способствуя постоянному движению воздуха в вентиляционном канале.
Какие материалы чаще используются для изготовления зонтов с ветрозащитой и дефлекторов, и как это влияет на их долговечность?
Для зонтов с ветрозащитой обычно применяют нержавеющую сталь, алюминий или полимерные материалы с устойчивостью к коррозии. Это обеспечивает защиту от влаги и коррозии при длительной эксплуатации. Дефлекторы изготавливают из тех же материалов, однако для вращающихся моделей важна прочность и износостойкость подшипников и лопастей, поэтому часто используют алюминиевые сплавы или сталь с антикоррозийным покрытием. Выбор качественных материалов напрямую влияет на устойчивость к агрессивным средам и срок эксплуатации — чем выше коррозионная стойкость и механическая прочность, тем дольше устройство сохраняет функциональность.
В чем ключевые конструктивные отличия между зонтом с ветрозащитой и дефлектором, и как они влияют на работу вентиляционной системы?
Зонт с ветрозащитой представляет собой устройство с подвижными элементами или специальной геометрией, которые предотвращают воздействие порывов ветра на выход воздуха из вентиляционной трубы. Его конструкция направлена на стабилизацию тяги, снижая риск обратной тяги и задувания дыма или запахов обратно в помещение. В отличие от него, дефлектор использует аэродинамический эффект — поток ветра, обтекая корпус, создает зону пониженного давления, усиливающую вытяжку воздуха из канала. Это позволяет увеличить тягу даже при слабом естественном движении воздуха. Таким образом, зонты с ветрозащитой ориентированы на предотвращение негативных внешних воздействий, а дефлекторы — на активное улучшение вентиляции за счет аэродинамики.
