Какие бывают клеммы для проводов

Правильный выбор клеммного соединения критически важен для обеспечения надежности и безопасности электромонтажа. Клеммы позволяют быстро и устойчиво соединять жилы различных типов проводов без пайки и сварки, сохраняя механическую прочность и стабильный электрический контакт. В условиях ограниченного пространства, высокой плотности монтажа и требований к удобству обслуживания особенно важно использовать подходящий тип клеммы с учетом технических характеристик сети и условий эксплуатации.

Шурупные клеммы обеспечивают прочное соединение за счёт зажима провода винтом. Они подходят для жестких одножильных проводов и широко применяются в распределительных коробках. При монтаже важно соблюдать момент затяжки, чтобы избежать повреждения жилы и снижения проводимости. Использование таких клемм допустимо в сетях до 400 В с токами до 32 А, при условии периодического контроля контактов.

Пружинные клеммы (в том числе WAGO-типа) оптимальны для быстрого монтажа без инструментов. Они обеспечивают устойчивый контакт за счет встроенной пружины, прижимающей жилу к токоведущей шине. Допускается использование с многожильными и одножильными медными проводниками, особенно в осветительных сетях и в условиях, где необходима частая разборка соединения. При выборе важно учитывать допустимое сечение (обычно от 0,2 до 4 мм²) и максимальный ток.

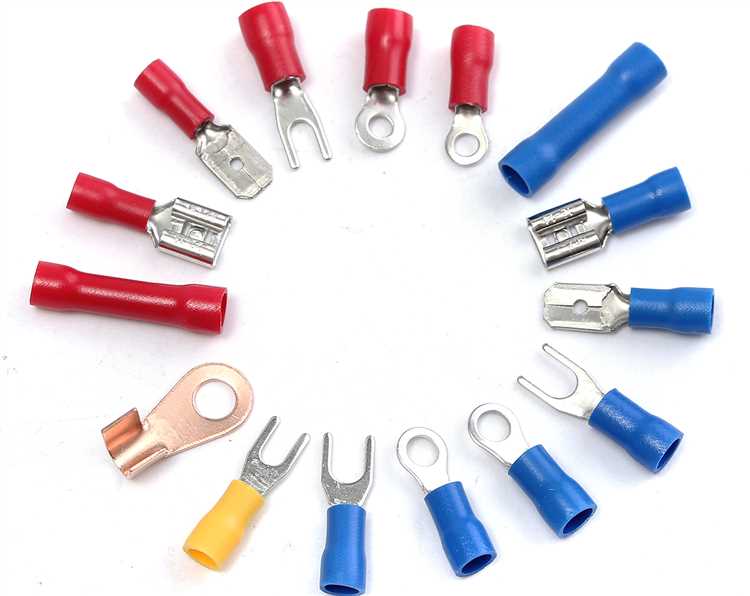

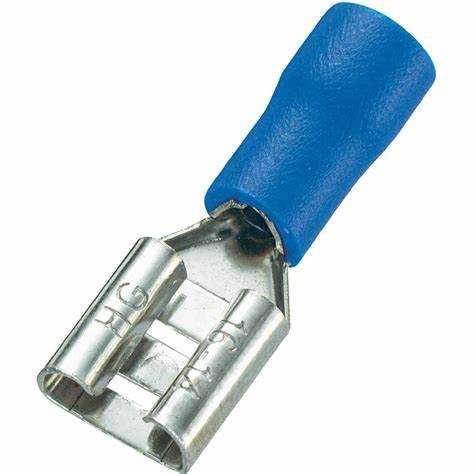

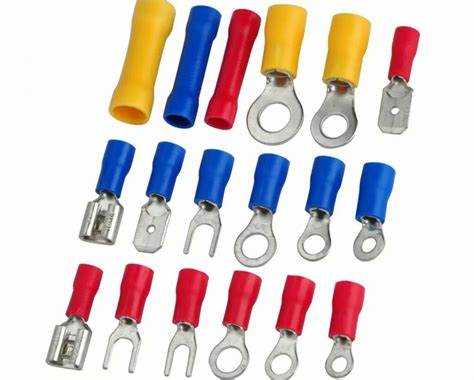

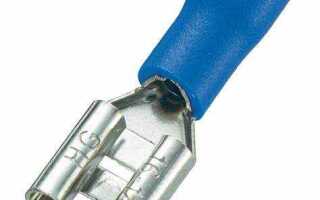

Ножевые и штыревые клеммы применяются в промышленных распределительных устройствах и блоках управления. Их особенностью является стандартизированная форма наконечника, что позволяет быстро подключать и отключать элементы цепи без дополнительных операций. Такие соединения устойчивы к вибрациям и рекомендованы для оборудования с повышенными механическими нагрузками.

Для уличных и влажных помещений следует выбирать клеммы с герметизацией и степенью защиты не ниже IP65. Также важно учитывать материал токоведущих частей (латунь, никелированная сталь), устойчивость к коррозии и температурные диапазоны эксплуатации. Неправильный выбор клеммы может привести к локальному перегреву, повышенному сопротивлению и отказу оборудования.

Чем отличаются винтовые клеммы и в каких случаях они применяются

Винтовые клеммы отличаются способом фиксации проводников: соединение осуществляется с помощью металлического винта, который прижимает оголённый конец провода к токопроводящей шине. Такой механизм обеспечивает надёжный электрический контакт и устойчивость к механическим вибрациям.

Они совместимы с одножильными и многожильными медными проводами, однако при использовании гибких проводников необходимо применять наконечники типа НШВИ для предотвращения повреждения жил. Допускается подключение проводов сечением от 0,5 до 35 мм² в зависимости от модели клеммы.

Винтовые клеммы применяются в распределительных коробках, щитах управления, клеммных блоках и устройствах автоматизации, где требуется прочное и долговечное соединение. Их выбирают в случаях, когда монтаж и демонтаж проводов будет производиться нечасто, а условия эксплуатации предполагают стабильную нагрузку без частых циклов вибрации или перепадов температуры.

Для участков, где возможны значительные токовые нагрузки, рекомендуется использовать винтовые клеммы с латунной токопроводящей частью и стальными оцинкованными винтами. Это снижает риск перегрева и обеспечивает долговечность соединения при токах до 100 А и выше.

Следует избегать чрезмерного затягивания винта, чтобы не повредить проводник. Оптимальный момент затяжки обычно указывается производителем и зависит от сечения подключаемого провода.

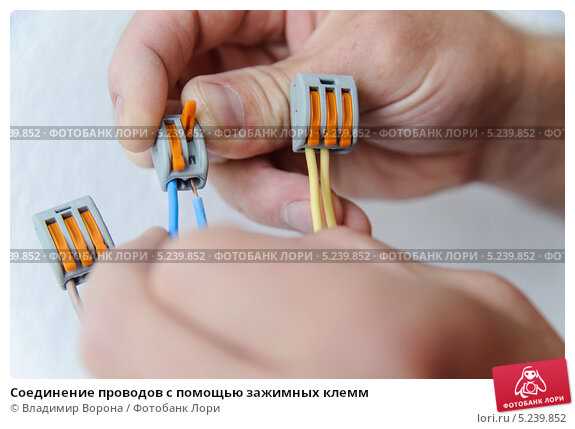

Пружинные клеммы: особенности конструкции и способы подключения

Пружинные клеммы обеспечивают быстрое и надежное соединение проводников за счёт встроенного механизма прижима. Конструкция включает металлическую контактную площадку и зажимной элемент в виде стальной пружины, которая автоматически поджимает провод при установке.

Основное преимущество – отсутствие необходимости в инструменте при подключении. Для установки достаточно нажать на рычаг (в моделях с рычажным механизмом) или вставить провод под усилием (в безрычажных моделях), пока он не зафиксируется. Это ускоряет монтаж, особенно в стеснённых условиях или при серийной сборке.

Пружинные клеммы совместимы с одножильными и многожильными проводами, но при использовании гибких жил требуется предварительное оконцевание, например, с помощью втулочной гильзы. Это предотвращает распушивание и обеспечивает стабильный контакт.

Токовые характеристики зависят от размера клеммы и площади подключаемого проводника. При выборе модели важно учитывать сечение провода, максимальный ток и рабочее напряжение. Обычно клеммы рассчитаны на напряжение до 400 В и токи до 32 А.

Особенности эксплуатации включают устойчивость к вибрациям, что делает пружинные соединения пригодными для промышленного оборудования и транспорта. Кроме того, контактное усилие сохраняется на протяжении всего срока службы, что исключает ослабление соединения со временем.

Монтаж в распределительных коробках, клеммных модулях и на DIN-рейках выполняется быстро и безопасно. Производители предлагают клеммы с возможностью маркировки, что упрощает идентификацию цепей в сложных схемах.

Пружинные клеммы рекомендованы для автоматизации, осветительных систем и распределительных щитов, где важна скорость и надежность подключения без риска ослабления контакта.

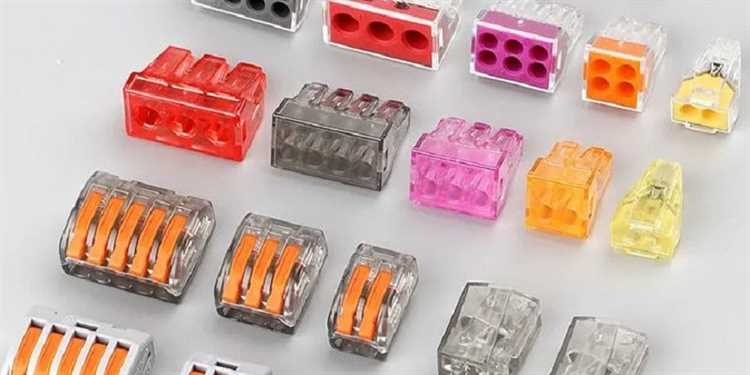

Самозажимные клеммы: когда стоит использовать и как выбрать

Самозажимные клеммы представляют собой быстросъёмные соединители, в которых фиксация проводника осуществляется встроенным пружинным механизмом. Они подходят для одножильных и многожильных проводов сечением от 0,2 до 4 мм², в зависимости от модели.

Использование самозажимных клемм оправдано в условиях, где требуется быстрое, многократное и безинструментальное подключение. Это особенно актуально в распределительных коробках, при временном электромонтаже, а также в ситуациях, где доступ к месту соединения ограничен. Такие клеммы сокращают время сборки и минимизируют вероятность ошибки, особенно при работе с большим количеством проводов.

При выборе самозажимной клеммы необходимо учитывать допустимое сечение проводов, рабочее напряжение (обычно до 450 В), максимально допустимый ток (до 32 А) и температурный диапазон эксплуатации. Отдельное внимание следует уделить материалу корпуса – качественные модели выполняются из негорючего поликарбоната или полиамида с маркировкой, подтверждающей соответствие стандартам IEC и VDE.

Для подключения гибких многожильных проводов предпочтительны клеммы с нажимной клавишей, позволяющей без усилий зафиксировать провод. Если планируется подключение только одножильных проводников, можно использовать модели без клавиши – провод вводится в отверстие до щелчка.

Самозажимные клеммы не требуют обслуживания и обеспечивают надежный электрический контакт даже при длительной эксплуатации. Тем не менее, в ответственных соединениях (например, в распределительных щитах) рекомендуется использовать модели от проверенных производителей с заявленным сроком службы не менее 30 лет.

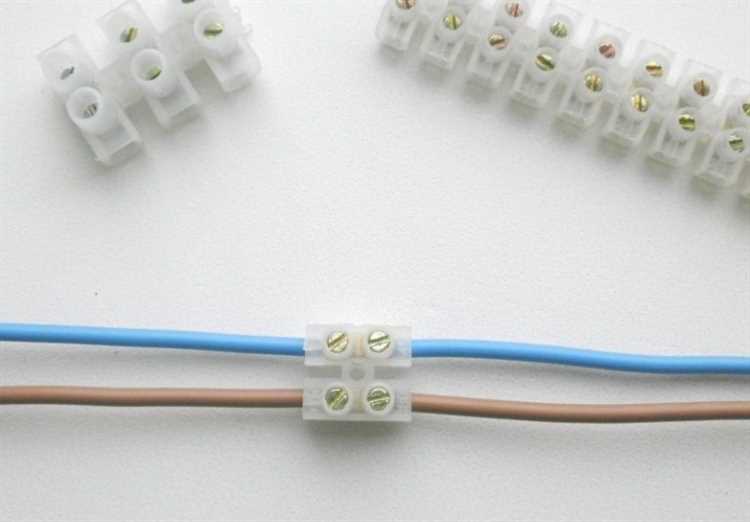

Клеммные колодки: виды, материал корпуса и область применения

Клеммные колодки предназначены для организации разборных соединений в распределительных коробках, щитах и монтажных блоках. Они позволяют быстро подключать и отключать проводники без пайки. Выпускаются в различных исполнениях в зависимости от способа крепления, количества полюсов и характеристик материала корпуса.

По конструкции клеммные колодки делятся на винтовые, пружинные и комбинированные. Винтовые используются при необходимости жесткой фиксации жил – например, в силовых цепях. Пружинные подходят для оперативного монтажа сигнальных линий или слаботочных сетей, особенно когда требуется многократное переключение. Комбинированные варианты сочетают преимущества обоих типов и востребованы в промышленной автоматике.

Корпуса клеммных колодок изготавливаются из полиамида (PA6, PA66), поликарбоната или полипропилена. Полиамид устойчив к УФ-излучению, сохраняет прочность при нагреве до +120 °C и обладает хорошей химической стойкостью, поэтому применяется в электрических щитах и распределительных шкафах. Поликарбонатные корпуса используются там, где важна прозрачность и контроль контакта. Полипропилен предпочтителен в условиях повышенной влажности.

Для монтажа клеммных колодок применяются DIN-рейки (тип TH35) или винтовое крепление. DIN-совместимые модели упрощают обслуживание и замену модулей в щитах автоматики. Отдельные исполнения оснащаются цветовой маркировкой, что облегчает трассировку проводов в сложных схемах.

Клеммные колодки применяются в системах освещения, распределительных панелях, блоках управления оборудованием, а также в бытовых и промышленных электрических сетях. Выбор конкретного типа зависит от параметров тока, сечения провода, условий окружающей среды и требований к обслуживанию.

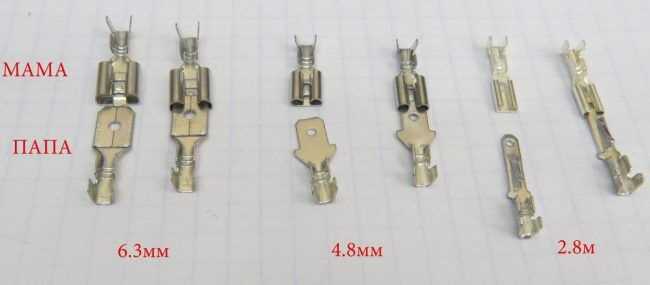

Штыревые клеммы: как монтируются и где чаще всего используются

Штыревые клеммы представляют собой металлические контакты цилиндрической или плоской формы, зафиксированные в изолированном корпусе. Основное их назначение – обеспечение быстрого и надежного подключения многожильных проводов к клеммным колодкам, разъёмам или контактным группам.

Монтаж штыревых клемм осуществляется с помощью опрессовки, реже – пайкой. Для опрессовки применяется специальный ручной или гидравлический инструмент, обеспечивающий плотное соединение жилы провода с внутренней частью штыря. Важно подобрать сечение клеммы в соответствии с диаметром провода: слишком свободная посадка приводит к нагреву и окислению контакта. После опрессовки клемму часто дополнительно изолируют термоусадочной трубкой.

Чаще всего штыревые клеммы применяются в распределительных щитах, автоматике и низковольтных цепях с зажимами пружинного или винтового типа. Они особенно удобны при подключении клеммников, рассчитанных на одиночные твердые проводники, поскольку позволяют аккуратно зафиксировать многожильный провод без риска повреждения жил. Также штыревые клеммы часто используются в электрических шкафах промышленного оборудования, где требуется четкая маркировка и быстрый демонтаж соединений.

Для различных условий эксплуатации подбираются клеммы с разным материалом изоляции: нейлон – для стандартных условий, ПВХ – для умеренных температур, фторопласт – для агрессивной среды. Контактная часть обычно изготавливается из лужёной меди, что повышает коррозионную стойкость соединения.

Разъемные клеммы: преимущества при временных соединениях

Разъемные клеммы обеспечивают быстрый и надежный способ организации временных электрических соединений без необходимости постоянной фиксации проводов. Их конструкция позволяет многократное подключение и отключение без снижения качества контакта.

• Быстрый монтаж и демонтаж: Отсутствие необходимости завинчивать или спаивать соединения ускоряет работы при пуско-наладке, тестировании и временных ремонтах.
• Повторное использование: Конструкция рассчитана на многократные циклы подключения, что снижает износ и экономит материалы.
• Универсальность: Многие модели совместимы с проводами разных сечений, что упрощает использование в различных электрических схемах и временных конструкциях.
• Обеспечение надежного контакта: Специальные механизмы фиксации, например, пружинные или самозажимные элементы, гарантируют стабильное электрическое соединение даже при вибрациях и небольших механических воздействиях.
• Минимизация риска повреждений: Отсутствие необходимости нагрева или деформации проводов снижает вероятность ухудшения их характеристик при монтаже и демонтаже.

При выборе разъемных клемм для временных соединений следует учитывать:

1. Диаметр и материал проводников, чтобы обеспечить надежный зажим без повреждений.
2. Максимальный допустимый ток и напряжение, соответствующие требованиям цепи.
3. Удобство доступа для подключения и отсоединения в условиях эксплуатации.
4. Степень защиты от внешних воздействий – пыли, влаги и коррозии, особенно при работе на открытом воздухе.

Разъемные клеммы оптимальны для лабораторных испытаний, временных монтажей на строительных объектах, а также для ситуаций, требующих частой замены или переналадки электрических цепей.

Проходные клеммы для DIN-рейки: как устроены и где устанавливаются

Проходные клеммы предназначены для соединения проводов, обеспечивая надежный контакт при прохождении электрического сигнала или питания через монтажную панель. Основной конструктивный элемент – пластиковый корпус с двумя контактными отверстиями для подключения проводов с обеих сторон.

Внутри корпуса находится металлический контактный зажим, который фиксирует провода винтовым или пружинным механизмом, обеспечивая механическую прочность и стабильность электрического соединения. Винтовой тип клемм позволяет регулировать силу зажима, что важно при использовании проводов разных сечений.

Клеммы монтируются на стандартную DIN-рейку шириной 35 мм, что упрощает сборку распределительных щитов и панелей управления. Для фиксации предусмотрен защелкивающийся крепеж, обеспечивающий надежное удержание и простоту демонтажа.

Проходные клеммы используются в щитах автоматики, управления и распределения энергии, где требуется пропуск электрической цепи без изменения ее параметров. Они подходят для подключения проводов сечением от 0,2 до 16 мм², что охватывает большинство промышленных и бытовых задач.

Часто проходные клеммы комплектуются маркировочными элементами – специальными полосками или вставками, упрощающими идентификацию цепей при монтаже и обслуживании. Рекомендуется выбирать клеммы с прозрачными крышками для визуального контроля контакта.

При проектировании систем важно учитывать номинальный ток и напряжение проходных клемм, чтобы избежать перегрузок и повышения температуры. Для стандартных применений подходят модели с током до 24 А и напряжением до 800 В.

Цветовая маркировка клемм: что обозначает и как не ошибиться при подключении

Цветовая маркировка клемм – ключевой элемент, обеспечивающий правильное и безопасное подключение проводов. Она служит для быстрого визуального определения назначения клеммы и типа проводника, что минимизирует ошибки при монтаже и эксплуатации.

Основные стандарты цветовой маркировки клемм основаны на национальных и международных нормах, таких как ГОСТ и IEC. Важно понимать, что цвета клемм не всегда совпадают с цветами изоляции проводов, поэтому следует ориентироваться на специфику самой клеммы и схему подключения.

• Синий цвет традиционно обозначает нейтральный проводник (N). Клеммы синего цвета предназначены для подключения нулевого провода и не должны использоваться для фазных проводов.
• Жёлто-зелёный цвет указывает на защитный заземляющий проводник (PE). Клеммы с такой маркировкой обеспечивают безопасное соединение с заземляющей системой и должны использоваться только для этой цели.
• Красный или коричневый цвет часто применяется для фазных проводников (L). В многофазных системах цвета фаз могут различаться (чёрный, серый, белый), но красный или коричневый – наиболее распространённые.
• Чёрные и серые клеммы могут использоваться для дополнительных цепей, таких как управляемые линии или сигнальные проводники, но конкретное назначение определяется схемой и маркировкой производителя.

Чтобы избежать ошибок при подключении, необходимо соблюдать следующие рекомендации:

1. Всегда сверяйтесь с паспортом оборудования или технической документацией, где указана цветовая схема клемм и проводов.
2. Используйте индикатор фаз или мультиметр для проверки правильности подключения, особенно если цвета проводов отличаются от стандартных.
3. При отсутствии однозначной цветовой маркировки клемм проводники следует маркировать дополнительными наклейками или термоусадочной трубкой с цветом, соответствующим назначению.
4. Не допускайте подключения проводов на клеммы с неверной цветовой маркировкой – это может привести к короткому замыканию, выходу из строя оборудования или угрозе безопасности.
5. При монтаже распределительных щитов и электрощитков придерживайтесь единой цветовой системы по всей конструкции для упрощения дальнейшей эксплуатации и обслуживания.

Вопрос-ответ:

Какие существуют основные типы клемм для соединения электрических проводов и чем они отличаются?

Существует несколько распространённых видов клемм: винтовые, пружинные, самозажимные, штыревые и проходные. Винтовые клеммы фиксируют провод с помощью винта, обеспечивая надёжное соединение, но требуют инструмента для монтажа. Пружинные клеммы используют упругую пластину для фиксации провода, что облегчает и ускоряет подключение без дополнительных приспособлений. Самозажимные клеммы имеют механизм, который автоматически захватывает провод, позволяя быстро подключать и отключать проводники. Штыревые клеммы применяются для многожильных проводов с помощью специального штекера. Проходные клеммы позволяют соединять проводники, проходящие через клеммную колодку, сохраняя при этом компактность монтажа. Каждый тип имеет свои области применения, зависящие от требований к надёжности, удобству и условиям эксплуатации.

Как правильно выбрать клемму для подключения проводов разного сечения?

При выборе клеммы важно учитывать диаметр или сечение проводника, поскольку каждая модель рассчитана на определённый диапазон сечений. Например, винтовые и пружинные клеммы обычно имеют маркировку, указывающую минимальное и максимальное сечение, подходящее для подключения. Если сечение провода меньше рекомендуемого, контакт может быть ненадёжным и нестабильным; если больше — клемма может не закрыться или повредиться. Для тонких проводов лучше использовать клеммы с пружинным механизмом, а для толстых — винтовые или самозажимные, рассчитанные на высокие нагрузки. Также важно учитывать материал клеммы и качество контакта, чтобы обеспечить долговечность и безопасность соединения.

В каких случаях предпочтительнее использовать самозажимные клеммы вместо винтовых?

Самозажимные клеммы удобны при частом подключении и отключении проводов, а также когда требуется быстрый монтаж без применения инструментов. Они обеспечивают надёжный контакт благодаря встроенному механизму фиксации провода, при этом снижается риск перетяжки или повреждения проводника. Винтовые клеммы лучше подходят для стационарных соединений с повышенными требованиями к прочности и токовой нагрузке, но их установка занимает больше времени. Самозажимные клеммы чаще используются в современных электроустановках, где важна скорость и удобство, например, в распределительных щитах или системах автоматизации.

Какие факторы влияют на долговечность и надёжность соединения через клеммы?

Ключевыми факторами являются качество материалов, соответствие клеммы сечению и типу провода, правильность монтажа и условия эксплуатации. Клеммы из меди или латуни с хорошим покрытием обеспечивают стабильный контакт и сопротивление коррозии. Неправильное закрепление провода, например, слабое затягивание винта или неплотное зажатие пружиной, приводит к нагреву и постепенному ослаблению соединения. Влажность, пыль и вибрации могут ухудшать контакт, если клеммы не защищены или не рассчитаны на такие условия. Регулярные проверки и применение клемм с подходящими характеристиками помогают сохранить надёжность на протяжении длительного времени.

Можно ли использовать один тип клемм для всех видов проводов в домашней электропроводке?

Использование одного типа клемм для всех проводов не всегда оправдано. В домашних сетях обычно встречаются проводники разного сечения и конструкции — одножильные и многожильные. Например, винтовые клеммы хорошо подходят для одножильных проводов с твёрдой жилой, тогда как многожильные проводники лучше подключать к пружинным или самозажимным клеммам, которые обеспечивают равномерное зажатие и предотвращают расплетание жил. Также стоит учитывать требования к нагрузкам и условиям эксплуатации. Разнообразие клемм позволяет подобрать оптимальный вариант под конкретные задачи и обеспечить безопасность и надёжность системы.

Какие основные типы клемм используются для соединения электрических проводов и чем они отличаются друг от друга?

Существует несколько распространённых видов клемм, предназначенных для соединения проводов, каждый из которых имеет свои особенности и области применения. Винтовые клеммы обеспечивают надёжное соединение с помощью зажима винтом, подходят для стационарных контактов и часто встречаются в электрощитах. Пружинные клеммы фиксируют провод за счёт упругой пластины, что позволяет быстро подключать и отключать провода без инструмента, популярны в распределительных коробках и приборах. Самозажимные клеммы удерживают провод благодаря конструкции с подвижным элементом, что удобно при частом монтаже и демонтаже. Разъёмные клеммы дают возможность легко разъединять цепь, применяются там, где требуется регулярное подключение и отключение. Выбор конкретного типа зависит от условий эксплуатации, диаметра проводов и необходимости в разъёмности соединения.
