Выбор насоса зависит от характера перекачиваемой среды, требуемой производительности и условий эксплуатации. Основной классификационный признак – принцип действия, который определяет, как именно насос преобразует энергию в напор жидкости. Различают объемные, динамические и специальные типы насосов, каждый из которых подходит для конкретных технических задач.
Объемные насосы перемещают жидкость за счёт периодического изменения объема рабочей камеры. К ним относятся поршневые, плунжерные, диафрагменные и шестерёнчатые насосы. Эти устройства обеспечивают стабильный поток даже при высоком давлении и используются в гидросистемах, дозирующих установках и химической промышленности.
Динамические насосы, такие как центробежные и вихревые, создают напор за счёт передачи кинетической энергии от вращающихся рабочих органов. Они эффективны при больших объёмах перекачиваемой жидкости и часто применяются в системах водоснабжения, отопления и охлаждения, а также на промышленных объектах.
Выбор между объемным и динамическим типом насоса требует учёта вязкости жидкости, допускаемой пульсации потока, чувствительности к загрязнениям и энергоэффективности. Важно учитывать рабочий диапазон давления и расхода, чтобы избежать перегрузки оборудования и снизить эксплуатационные затраты.
Как работают объемные насосы и где они применяются
Объемные насосы перемещают жидкость за счёт периодического изменения объёма рабочей камеры. При увеличении объёма создаётся разрежение, которое втягивает жидкость, а при уменьшении – происходит вытеснение среды под давлением. Основные типы: поршневые, плунжерные, мембранные и шестерёнчатые насосы.
Поршневые насосы работают за счёт возвратно-поступательного движения поршня в цилиндре. Они обеспечивают точную дозировку, устойчиво работают с вязкими и загрязнёнными жидкостями. Используются в гидросистемах, пищевой и химической промышленности.
Плунжерные насосы применяются там, где требуется высокий напор – например, в системах нагнетания жидкости в нефтяной отрасли или в оборудовании высокого давления. В отличие от поршневых, они менее подвержены износу при работе с абразивами.
Мембранные насосы отличаются герметичностью, поскольку не имеют подвижных частей, контактирующих с перекачиваемой средой. Идеальны для агрессивных, токсичных или стерильных жидкостей. Их можно встретить в фармацевтике, лабораториях и при перекачке кислот и щелочей.
Шестерёнчатые насосы подходят для маслянистых и смолистых жидкостей. Их применяют в системах смазки, топливной аппаратуре, переработке полимеров. Они устойчивы к изменению вязкости и просты в обслуживании.
Для стабильной работы объемного насоса важно учитывать характеристики среды: вязкость, наличие твёрдых частиц, требуемое давление. Также необходимо регулярное техническое обслуживание – замена уплотнений, проверка клапанов и контроль герметичности соединений.
Особенности работы динамических насосов в системах водоснабжения
Динамические насосы, преимущественно центробежные, обеспечивают перемещение воды за счёт передачи кинетической энергии от рабочего колеса к жидкости. Основная особенность их работы заключается в непрерывном потоке жидкости, который создаётся вращающимся импеллером. Это позволяет минимизировать пульсации давления и обеспечить устойчивую подачу воды в бытовых и промышленных системах.
Для нормального функционирования таких насосов необходимо предварительное заполнение корпуса водой, иначе произойдёт кавитация. При этом высота самовсасывания у большинства моделей динамических насосов невелика, поэтому они устанавливаются либо ниже уровня воды, либо дополнительно комплектуются обратными клапанами и системами предварительного заполнения.
КПД динамических насосов варьируется от 50 до 85 % в зависимости от конфигурации рабочего колеса, скорости вращения и соответствия насоса заданным параметрам системы. Для повышения эффективности следует точно рассчитывать рабочие точки по напору и расходу воды. Значительное отклонение от оптимальной зоны приводит к избыточному энергопотреблению и преждевременному износу узлов.
В многоквартирных и частных системах водоснабжения часто применяются многоступенчатые центробежные насосы, которые обеспечивают высокий напор при компактных габаритах. Они особенно актуальны для подачи воды в здания выше двух этажей или при необходимости преодоления гидравлических потерь на длинных участках трубопроводов.
При проектировании систем с динамическими насосами важно учитывать необходимость установки предохранительных и регулирующих клапанов, предотвращающих гидроудары и перегрузки при изменении расхода. Также обязательна защита от «сухого хода» – работа без воды быстро приводит к перегреву и выходу из строя подшипников и уплотнений.
Динамические насосы требуют регулярного технического обслуживания, включая проверку осевого зазора, смазку подшипников и контроль вибрации. При стабильных условиях эксплуатации и соблюдении регламента такие насосы служат до 10–15 лет без капитального ремонта.

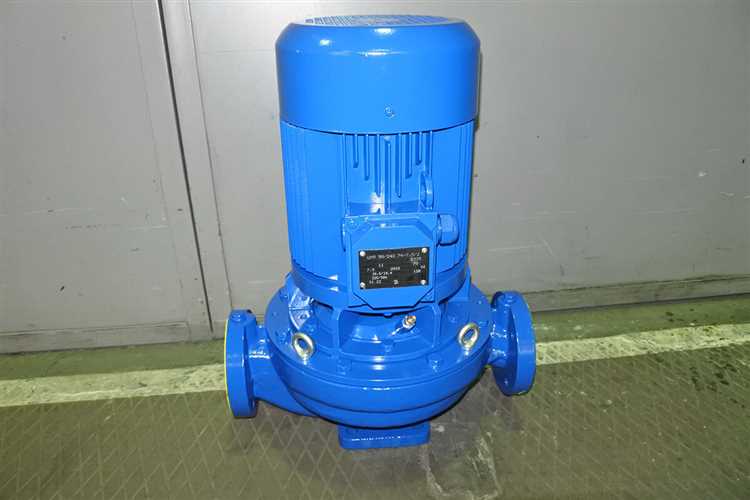

Принцип действия центробежных насосов для перекачки жидкостей
Центробежный насос работает за счёт преобразования механической энергии вращающегося рабочего колеса в кинетическую и затем в потенциальную энергию потока жидкости. Основной элемент конструкции – рабочее колесо с лопастями, закреплённое на валу. При вращении колеса жидкость, поступающая в центр корпуса (в зону «глаза»), захватывается лопастями и за счёт центробежной силы выбрасывается к периферии.
Скорость жидкости возрастает по мере удаления от оси вращения. После выхода из рабочего колеса поток направляется в улиткообразный спиральный корпус, где кинетическая энергия частично преобразуется в давление. Это позволяет создать непрерывное движение жидкости при относительно стабильных характеристиках давления и расхода.
Эффективность работы центробежного насоса напрямую зависит от следующих параметров: геометрии лопастей, частоты вращения вала и вязкости жидкости. Для повышения КПД важно соблюдать условия работы, близкие к номинальной точке производительности – это снижает гидравлические потери и уменьшает износ узлов.
При выборе и эксплуатации центробежного насоса рекомендуется учитывать кавитационный запас (NPSH), соответствие материала рабочих элементов химическому составу жидкости, а также возможные колебания расхода. Недостаточное давление на входе или неправильный подбор типа рабочего колеса может привести к кавитации, вибрациям и выходу оборудования из строя.
Центробежные насосы применяются в системах водоснабжения, теплоэнергетике, пищевой и химической промышленности, где требуется подача больших объёмов жидкости с постоянной скоростью и при относительно невысоком давлении. Для перекачки вязких или абразивных жидкостей следует использовать специализированные модификации с усиленной гидравликой и антикоррозийной защитой.

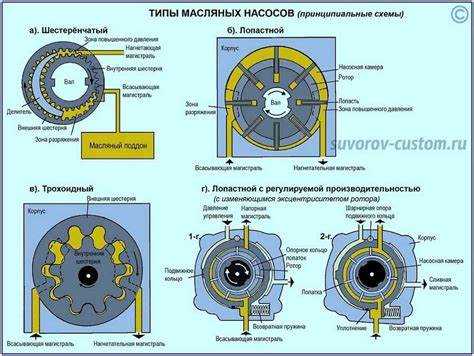

Когда выбирают шестерёнчатые насосы и в чём их конструктивные отличия
Шестерёнчатые насосы применяются в системах, где требуется стабильная подача вязких жидкостей при относительно высоком давлении. Их часто выбирают для перекачки масел, смазок, гидравлических жидкостей, полимеров и других сред с плотной структурой. Рабочий диапазон вязкости – от 10 до 100000 сСт, что делает их эффективными там, где центробежные и винтовые насосы теряют производительность.
Основу конструкции составляют две зацепляющиеся шестерни: ведущая и ведомая. При вращении они захватывают жидкость с входного патрубка и переносят её по межзубовому пространству к выходу. Внутри корпуса отсутствуют клапаны, что исключает пульсации потока и минимизирует механические потери.
Ключевое конструктивное отличие – отсутствие зазора между шестернями и корпусом, что обеспечивает высокий уровень герметичности. Это повышает эффективность при работе с высоковязкими жидкостями и уменьшает обратные утечки. Часто используются подшипники скольжения и прецизионные уплотнения, особенно в герметичных или взрывоопасных зонах.
Наружного зацепления шестерёнчатые насосы отличаются высокой надёжностью и простотой обслуживания. Они предпочтительны в промышленных системах с постоянной нагрузкой и высокой температурой перекачиваемой среды. Внутреннего зацепления модели обеспечивают более компактное исполнение и используются в ограниченных по размеру установках, например, в мобильной технике и дозирующих системах.
При выборе следует учитывать точность дозировки, требования к шуму, а также устойчивость материалов к абразивным и химически активным компонентам. В случае работы с абразивами корпус и шестерни выполняются из закалённой стали или бронзы. Для пищевой и фармацевтической промышленности применяются санитарные исполнения из нержавеющей стали с полированной поверхностью и возможностью CIP-мойки.
Применение поршневых насосов в условиях высокого давления
Поршневые насосы широко применяются там, где давление превышает 100 бар и требуется точный контроль подачи жидкости. Конструкция с плунжером и герметичными уплотнениями обеспечивает высокую надежность и эффективность при значительных нагрузках.
Основные сферы применения:
- Гидравлические системы промышленного оборудования с рабочим давлением до 700 бар.
- Дозирование химических реагентов и агрессивных жидкостей при давлениях до 500 бар.
- Гидроразрыв пласта в нефтегазовой отрасли, где давление достигает 1500 бар и выше.
- Водоструйная резка материалов с давлением рабочей среды свыше 2000 бар.
Конструктивные особенности для работы под высоким давлением:
- Усиленные поршни и корпуса из легированных сталей или нержавеющих сплавов для сопротивления износу и деформациям.
- Уплотнения из фторополимеров или композитных материалов, устойчивых к высоким температурам и агрессивным средам.
- Многоступенчатые механизмы для равномерного повышения давления без чрезмерных нагрузок на отдельные элементы.
- Системы охлаждения и смазки, продлевающие срок службы при интенсивной эксплуатации.
Рекомендации по выбору и эксплуатации:
- Определять максимально допустимое давление с учетом характеристик уплотнений и материалов.
- Использовать системы защиты от гидроударов и перегрузок для предотвращения аварий.
- Регулярно контролировать техническое состояние плунжеров и клапанов, поскольку износ напрямую влияет на стабильность давления.
- Выбирать насосы с возможностью регулировки подачи для адаптации под изменяющиеся технологические требования.
Работа винтовых насосов при транспортировке вязких сред
Винтовые насосы обеспечивают стабильную подачу вязких жидкостей благодаря принципу объемного вытеснения, при котором вращающийся винт захватывает и перемещает среду без значительных потерь давления.
При работе с вязкими средами вязкостью до 100 000 мПа·с винтовые насосы сохраняют высокий КПД, предотвращая срыв потока и минимизируя кавитацию. Для улучшения работы с особо вязкими жидкостями рекомендуется использовать насосы с увеличенным диаметром винта и уменьшенным зазором между ротором и корпусом.
Для успешной транспортировки важно обеспечить соответствующую скорость вращения: при слишком высоких оборотах возрастает температура среды и риск перегрева, что может ухудшить характеристики перекачиваемой жидкости.
Материалы изготовления рабочего органа подбираются с учетом абразивности и химической активности среды – распространены варианты из нержавеющей стали и специальных сплавов, устойчивых к коррозии и износу.
Винтовые насосы применяются в нефтехимической, пищевой и строительной промышленности для перекачки смазочных масел, битумов, клеевых составов и других вязких субстанций, обеспечивая плавную подачу и минимальное механическое воздействие на транспортируемую среду.
Вопрос-ответ:
Какие основные типы насосов существуют по принципу действия?
Насосы по принципу действия делятся на объемные и динамические. Объемные насосы создают давление за счёт захвата и перемещения определённого объёма жидкости, а динамические – за счёт преобразования кинетической энергии вращающегося рабочего колеса в давление жидкости.
В каких случаях предпочтительнее использовать поршневые насосы?
Поршневые насосы рекомендуют применять при необходимости подачи жидкости под высоким давлением и при работе с вязкими или агрессивными средами. Они обеспечивают точное дозирование и устойчивы к перепадам давления, что делает их востребованными в гидравлических системах и промышленном оборудовании.
Чем отличаются шестерёнчатые насосы от винтовых по принципу работы?
Шестерёнчатые насосы используют взаимное зацепление зубчатых колёс для перемещения жидкости, создавая стабильный поток под невысоким давлением. Винтовые насосы же перекачивают жидкость с помощью винтовых элементов, что обеспечивает плавную работу с вязкими средами и минимальное пульсирование потока.
Почему центробежные насосы не подходят для перекачки вязких жидкостей?
Центробежные насосы работают эффективно при низкой вязкости жидкости, так как их принцип основан на ускорении потока за счёт вращения рабочего колеса. При повышенной вязкости сопротивление жидкости увеличивается, падает производительность и растёт нагрузка на насос, что снижает его эффективность и может привести к повреждениям.
Как влияет вязкость жидкости на выбор типа насоса?
Вязкость определяет, насколько легко жидкость может перемещаться через насос. Для сред с высокой вязкостью выбирают объемные насосы, такие как винтовые или поршневые, которые способны работать с плотными и густыми жидкостями без существенных потерь давления. Для жидкостей с низкой вязкостью подходят динамические насосы, обеспечивающие большую скорость потока.
Какие основные группы насосов выделяют по принципу действия?
Насосы по принципу действия делятся на два основных типа: динамические и объемные. Динамические насосы передают энергию жидкости за счёт скорости потока, создавая непрерывное движение. К ним относятся центробежные и осевые модели. Объемные насосы работают за счёт изменения объема камеры, что позволяет перемещать фиксированный объём жидкости за цикл. К ним относятся поршневые, шестерёнчатые, винтовые и мембранные насосы.
В каких ситуациях лучше использовать объемные насосы вместо динамических?
Объемные насосы подходят для перекачки жидкостей с высокой вязкостью или в случаях, когда требуется создание высокого давления при относительно невысокой скорости потока. Они способны работать с агрессивными и загрязнёнными средами, обеспечивая стабильную подачу независимо от изменения условий. Динамические насосы чаще выбирают для жидкостей с низкой вязкостью и больших объёмов перекачки, где важна высокая производительность при умеренном давлении.
