Выбор подходящего патрона для лампы напрямую влияет на безопасность, долговечность и совместимость осветительного прибора. На рынке представлено множество типов патронов, каждый из которых предназначен для определённых условий эксплуатации и видов ламп. Наиболее распространёнными являются резьбовые патроны серий E14, E27 и E40, цокольные патроны GU10, штырьковые G4, G9, GX53 и байонетные B22. Их различия касаются как конструктивных особенностей, так и характеристик подключения.

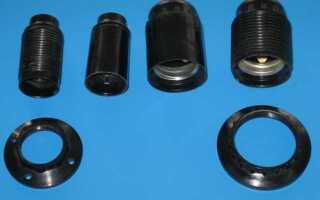

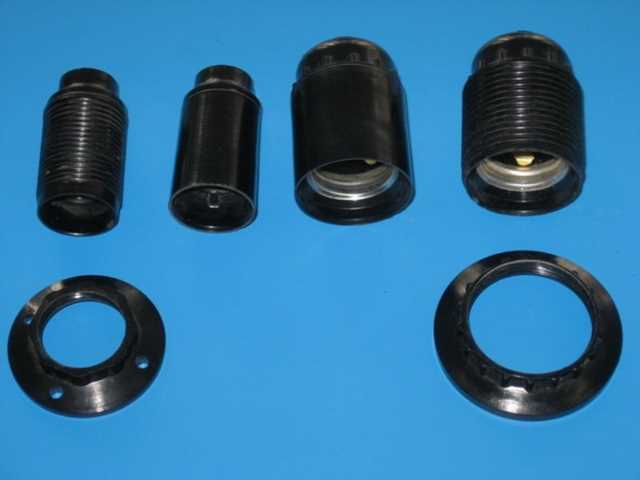

Патроны с резьбой типа E27 – стандарт для большинства бытовых светильников. Они выдерживают мощность до 60–100 Вт и рассчитаны на работу с лампами накаливания, энергосберегающими и светодиодными источниками. Для компактных приборов или декоративных светильников чаще применяются E14. Модели E40, обладая увеличенным диаметром, используются в промышленных и уличных фонарях, так как рассчитаны на высокую нагрузку.
Патроны GU10 и G9 чаще всего используются с галогенными и светодиодными лампами в встраиваемых светильниках и спотах. Их фиксация происходит за счёт поворотного соединения (GU10) или плотной посадки штырьков в гнездо (G9). Патроны G4 и GX53, рассчитанные на низковольтные или ультратонкие светильники, особенно актуальны в мебели, витринах и потолочных конструкциях.

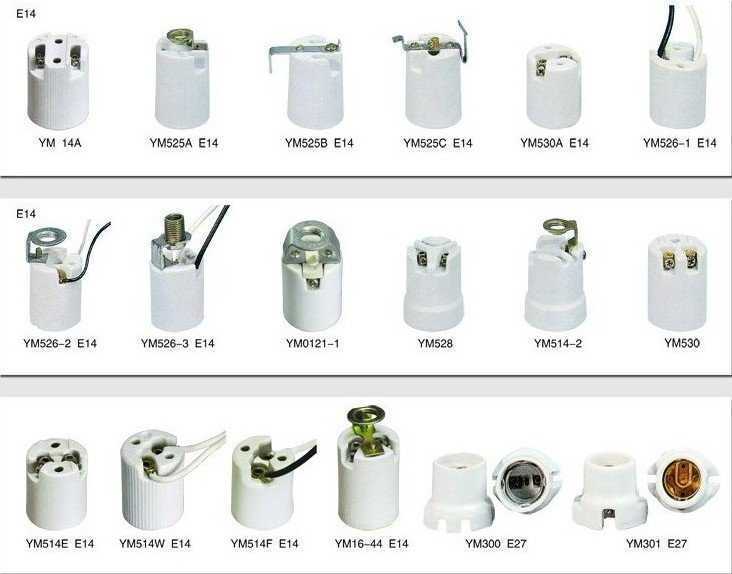

При выборе важно учитывать не только тип цоколя, но и материал изготовления патрона. Термостойкие керамические модели предпочтительны при использовании ламп с высоким тепловыделением. Пластиковые патроны подойдут для LED-ламп с минимальным нагревом. Наличие заземляющего контакта, маркировка на корпусе и допуск по напряжению – параметры, от которых зависит безопасность подключения.
Чем отличается цоколь E14 от E27 и где используется каждый
Цоколи E14 и E27 различаются прежде всего диаметром резьбовой части. У E14 он составляет 14 мм, у E27 – 27 мм. Оба типа относятся к винтовому стандарту Edison (обозначение “E”), но применяются в различных приборах по причине разной мощности и размеров ламп.

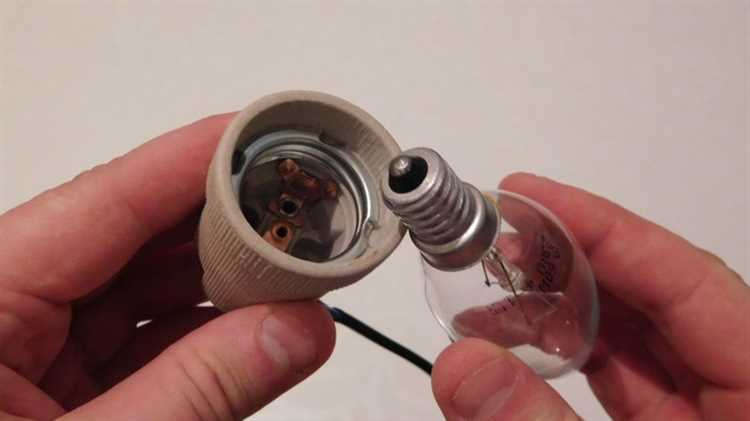

Цоколь E14 часто называют «миньон». Он используется в компактных осветительных приборах, таких как бра, настольные лампы, люстры с множеством рожков, холодильники и вытяжки. Такие лампы обычно не превышают 40–60 Вт в эквиваленте, а сами источники света могут быть как светодиодными, так и галогенными.
Цоколь E27 применяется в основном в основных осветительных приборах – потолочных светильниках, настенных плафонах, уличных фонарях. Лампы с этим цоколем могут быть мощностью до 100 Вт и выше. Он универсален для большинства бытовых патронов и стабильно используется в жилых и коммерческих помещениях.
При выборе между E14 и E27 важно учитывать диаметр отверстия патрона, допустимую мощность лампы и условия эксплуатации. Замена одного типа цоколя на другой требует переходника, однако использование адаптеров нежелательно в нагруженных цепях, особенно при длительной работе – это снижает безопасность и надежность соединения.

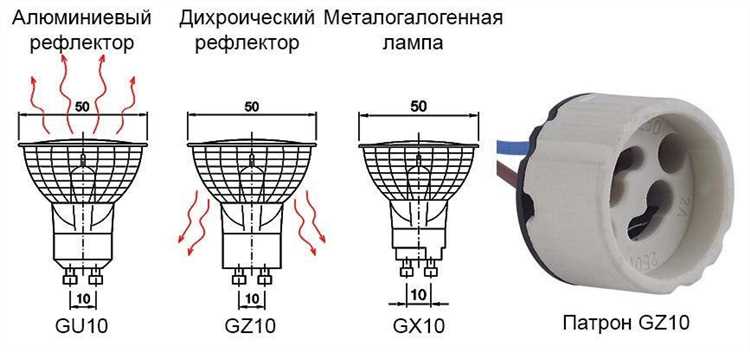

Особенности патронов GU10 для точечных светильников
Патроны GU10 применяются преимущественно в точечных светильниках с напряжением 220 В и рассчитаны на использование ламп с цоколем штыревого типа. Два контакта-штыря вставляются в отверстия патрона с последующим поворотом по часовой стрелке до фиксации. Это обеспечивает надежный электрический контакт и предотвращает самопроизвольное выпадение лампы.
Материал изготовления патронов GU10 – термостойкая керамика или жаропрочный пластик. Керамические модели более устойчивы к высоким температурам, что особенно важно при использовании галогенных ламп с сильным тепловыделением. Пластиковые версии подходят для светодиодных источников света с низким нагревом.
Монтаж производится при помощи пружинного зажима или фиксатора, что упрощает установку в подвесные потолки. Важно учитывать глубину светильника и доступ к патрону для замены лампы. GU10 требует поворота лампы для фиксации, поэтому в ограниченном пространстве может потребоваться дополнительное место для вращения.
Клеммные колодки, как правило, предусмотрены под провода сечением до 1,5 мм². Подключение выполняется напрямую к сети 220 В без использования трансформаторов. Это делает GU10 удобным вариантом при модернизации старых систем освещения, где уже проложена стандартная проводка.
Патроны GU10 обеспечивают стабильный контакт даже при частом включении и выключении, что делает их пригодными для зон с интенсивной эксплуатацией – ванных комнат, коридоров, торговых площадей. Использование светодиодных ламп GU10 позволяет значительно снизить нагрузку на патрон за счёт меньшего тепловыделения и длительного срока службы.
Какие лампы подходят к цоколю G9 и где его применяют
К этому типу цоколя подходят следующие виды ламп:
- Галогенные лампы – обладают высокой цветопередачей (CRI до 100), дают яркий направленный свет. Мощность обычно составляет от 20 до 60 Вт, но они сильно нагреваются и потребляют больше энергии.
- Светодиодные лампы (LED) – энергоэффективная альтернатива галогеновым. Потребляют от 1,5 до 5 Вт пр
Когда стоит выбрать патрон с цоколем G13 для люминесцентных ламп
Патрон с цоколем G13 предназначен для трубчатых люминесцентных ламп диаметром T8 (26 мм) и длиной от 600 до 1500 мм. Он обеспечивает надежный контакт за счёт двух штырей, расположенных на расстоянии 13 мм друг от друга. Такой тип соединения широко используется в светильниках общего и промышленного назначения, где важна устойчивость к вибрациям и длительный срок службы.
Целесообразно выбирать патроны G13 в случаях, когда требуется осветить большие площади – офисы, склады, коридоры административных зданий, цеха. Они подходят для эксплуатации в светильниках с электромагнитными и электронными ПРА. Особенно актуальны G13 при замене устаревших ламп без изменения конструкции корпуса светильника, так как этот стандарт остаётся совместимым с большинством моделей Т8 на рынке.
Также G13 целесообразен при переходе с люминесцентных ламп на светодиодные аналоги. Современные LED-лампы T8 выпускаются с таким же цоколем и часто не требуют доработки проводки, если предусмотрена поддержка работы от одностороннего или двустороннего подключения.
Патроны G13 обеспечивают надёжную фиксацию лампы, предотвращая её проворачивание и выпадение. Это особенно важно в условиях, где устройство может подвергаться вибрациям или механическим воздействиям – в производственных помещениях, автомастерских, на парковках. При выборе обращайте внимание на материал корпуса патрона: термостойкий пластик или керамика предпочтительны для эксплуатации в условиях повышенных температур.
Подключение патронов с клеммами и без: что важно знать
Патроны с клеммами оборудованы специальными контактными элементами для крепления проводов. При подключении необходимо обеспечить плотный контакт, чтобы избежать искрения и перегрева. Провод подготавливают, снимая изоляцию на длину 7–10 мм, и надежно фиксируют в клемме с помощью винта или пружинного зажима.
Особое внимание уделяется правильной последовательности подключения фазного и нулевого проводов согласно электросхеме. Нарушение полярности может привести к неправильной работе светильника или повышенному риску поражения электрическим током.
Патроны без клемм обычно имеют отверстия или зажимы для прямого ввода проводов. В таких моделях жилы проводов вставляют в гнезда и фиксируют при помощи механического сжатия или пайки. При этом важно использовать провод соответствующего сечения и материала, рекомендованного производителем патрона.
В обоих случаях необходима тщательная проверка надежности контактов после подключения. Ослабленные соединения вызывают нагрев и выход из строя патрона или лампы. Рекомендуется использовать индикаторы напряжения для контроля наличия электричества и мультиметры для проверки целостности цепи.
Также следует соблюдать требования по максимальному току и напряжению, указанные в технической документации патрона, чтобы избежать перегрузок и коротких замыканий. При монтаже в условиях повышенной влажности или пыли лучше применять патроны с защитными покрытиями и герметичными клеммами.

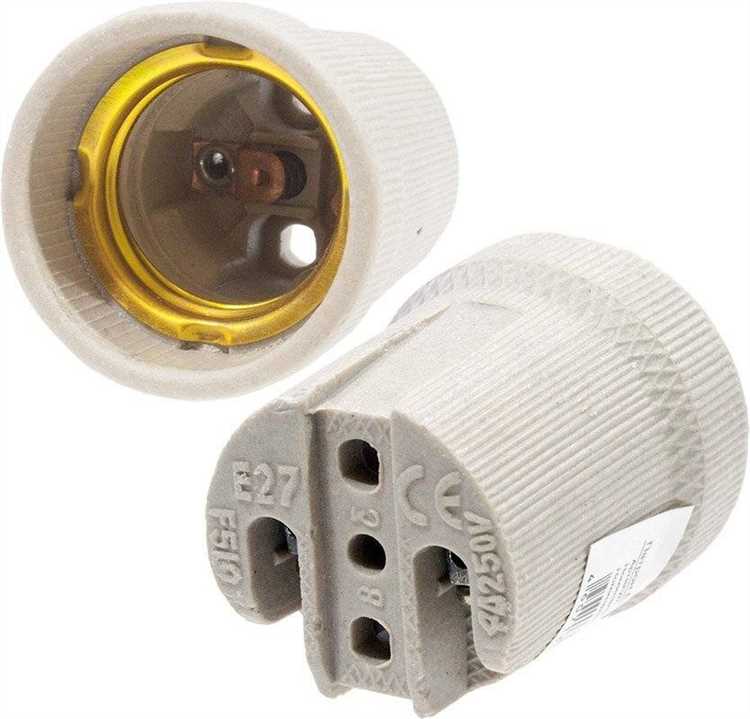

Термостойкие патроны: зачем нужны и где применяются
Термостойкие патроны предназначены для эксплуатации с лампами, выделяющими значительное количество тепла, например, галогенными и мощными светодиодными лампами. Они изготовлены из материалов, выдерживающих температуры до 250 °C и выше, что предотвращает деформацию и разрушение корпуса при длительной работе.
Основная функция таких патронов – обеспечение надежного электрического контакта и безопасность эксплуатации в условиях повышенного тепловыделения. Чаще всего их изготавливают из керамики или специального термостойкого пластика с металлическими элементами, устойчивыми к окислению и механическим нагрузкам.
Применение термостойких патронов актуально в промышленных и бытовых светильниках с лампами мощностью от 50 Вт и выше, в точечном и трековом освещении, а также в осветительных приборах с узкими корпусами, где тепло плохо рассеивается.
При выборе патрона для галогенных или мощных светодиодных ламп рекомендуется отдавать предпочтение именно термостойким моделям, так как они увеличивают срок службы лампы и минимизируют риск перегрева и коротких замыканий.
В установках с ограниченным пространством вокруг лампы и в помещениях с высокими температурами, например, в саунах или рядом с нагревательными приборами, применение термостойких патронов является обязательным для предотвращения аварийных ситуаций и пожаров.
Резюмируя, термостойкие патроны обеспечивают безопасность, долговечность и стабильность работы осветительных приборов с высокой тепловой нагрузкой, что делает их незаменимыми в специализированных и мощных световых установках.
Как выбрать патрон для светодиодной ленты и спотов
Для светодиодных лент чаще всего используют специализированные разъемы и патроны типа DC или клеммники с винтовыми зажимами, обеспечивающие надежное соединение с низковольтным питанием (12 или 24 В). Патроны с цоколем E27 или GU10 не подходят для лент из-за несовместимого напряжения и конструкции.

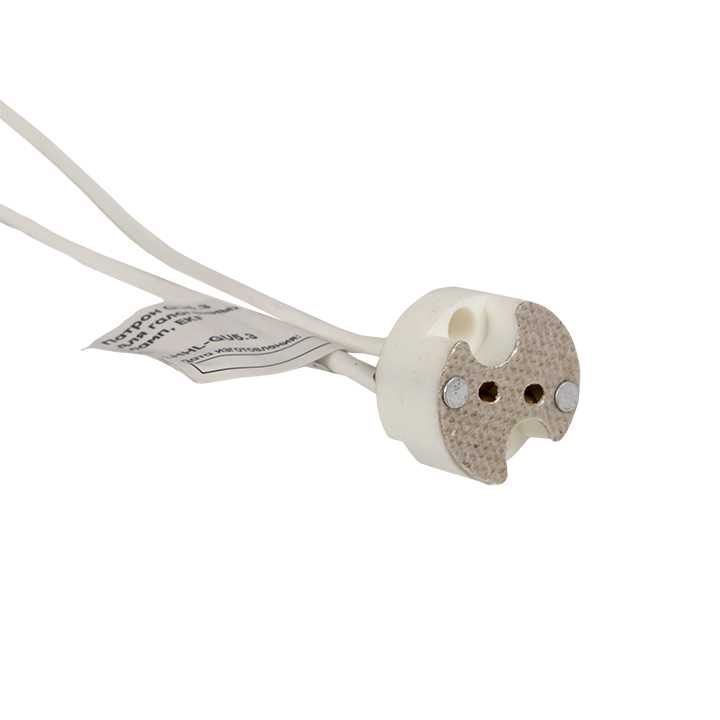

Для светодиодных спотов выбор патрона зависит от типа лампы. Наиболее распространены патроны GU10 (230 В, поворотное крепление) и MR16 с цоколем G5.3 (12 В, требуют трансформатора). При выборе учитывайте напряжение питания, тип цоколя и совместимость с драйвером.
Если спот предназначен для LED-ламп с цоколем GU10, стоит выбирать патроны из термостойких материалов, устойчивых к нагреву. Для низковольтных MR16 – патроны с пружинными контактами обеспечат надежность фиксации лампы.
Важно учитывать условия эксплуатации: влагозащищенные патроны необходимы для помещений с повышенной влажностью или уличного освещения. Также стоит обращать внимание на качество материалов и надежность контактов, чтобы избежать перегрева и потери света.
При монтаже светодиодных лент предпочтительны патроны с быстрым подключением без пайки, что ускоряет сборку и уменьшает риск повреждения проводов. Для спотов – проверяйте совместимость патрона с типом лампы и драйвера, чтобы избежать мерцания и сбоев в работе.
Вопрос-ответ:
Какие основные типы патронов для ламп существуют и чем они отличаются?
Существует несколько распространённых видов патронов: винтовые (например, E27, E14), байонетные (B22), а также штыревые и пружинные. Винтовые патроны имеют резьбу, благодаря которой лампа вкручивается в патрон, байонетные оснащены фиксирующими штифтами и вставляются с поворотом. Каждый тип подходит для определённых ламп и условий эксплуатации, различается удобством замены и надёжностью контакта.
Для каких целей лучше выбирать патрон с цоколем GU10 и какие лампы к нему подходят?
Патрон GU10 часто используют в точечных светильниках и потолочных светильниках, где требуется направленное освещение. Он обеспечивает надёжное крепление благодаря байонетному типу и рассчитан на лампы с цоколем GU10, которые обычно имеют напряжение 220 В и используют галогенные или светодиодные технологии. Такой патрон удобен в установке и обеспечивает стабильное крепление лампы без риска самопроизвольного выкручивания.
Как правильно подобрать патрон для светодиодной лампы в бытовых условиях?
Для выбора патрона под светодиодную лампу нужно сначала определить тип цоколя, который у неё есть (например, E27, E14, GU10 и т.д.). Также важно учитывать мощность и напряжение лампы, чтобы патрон мог выдерживать соответствующую нагрузку. Для LED-ламп обычно подходят стандартные патроны, используемые для ламп накаливания, но в случае специальных конструкций стоит обратить внимание на совместимость и наличие термостойкости, если она необходима.
В чем преимущества и недостатки патронов с клеммами по сравнению с обычными винтовыми патронами?
Патроны с клеммами обеспечивают более быстрый и надёжный монтаж проводов, так как контакты фиксируются с помощью винтов или зажимов, что исключает необходимость пайки или использования скруток. Это удобно для профессиональной электропроводки и частых замен ламп. Однако такие патроны могут занимать больше места и быть дороже по стоимости. Винтовые патроны проще по конструкции и дешевле, но требуют более тщательного подключения проводов.
Почему некоторые патроны для люминесцентных ламп имеют специальный тип цоколя G13 и где они используются?
Патрон G13 предназначен для люминесцентных ламп трубчатой формы, обеспечивая надёжное крепление и правильное электрическое соединение. Он состоит из двух контактов, расположенных на определённом расстоянии, что предотвращает установку неподходящих ламп и обеспечивает безопасность. Такие патроны широко применяются в офисных, производственных и бытовых светильниках с люминесцентными лампами длиной от 600 мм и больше.
Какие бывают основные типы патронов для ламп и в чем их ключевые отличия?
Существует несколько распространённых типов патронов, которые различаются по конструкции и способу крепления лампы. Например, классические резьбовые патроны бывают разных размеров: Е14, Е27 и Е40. Е14 используется для небольших ламп, часто в настольных светильниках, а Е27 — самый распространённый размер для бытовых лампочек. Кроме резьбовых, есть штыревые патроны, такие как GU10 или G4, которые фиксируют лампу с помощью защёлок или защёлок с поворотом. Для люминесцентных ламп используют специальные патроны с цоколями G13 и другие. Каждому типу соответствует свой способ установки и контакт, что важно учитывать при замене ламп, чтобы обеспечить надёжное соединение и правильную работу освещения.
