Какие есть соединения для проводов

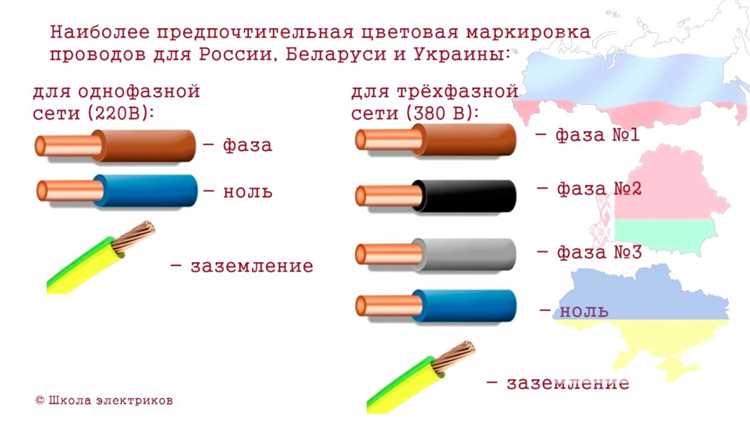

Надёжность электрической цепи напрямую зависит от правильности выбранного способа соединения проводов. Ошибки на этом этапе становятся причиной нагрева контактов, потерь энергии и, в худшем случае, возгораний. Каждый метод – скрутка, пайка, опрессовка, клеммные соединения – предъявляет конкретные требования к инструментам, условиям эксплуатации и типам проводников.

Скрутка, несмотря на простоту, допустима только во временных схемах или при дополнительной изоляции и механическом усилении. Согласно ПУЭ, она не считается надёжным соединением без последующей пайки или сварки. Опрессовка требует использования пресс-клещей и гильз, соответствующих сечению провода. Этот метод обеспечивает минимальное переходное сопротивление и стойкость к вибрации, что критично в промышленных установках.

Пайка даёт хороший электрический контакт, но чувствительна к перегреву и механическим нагрузкам. В распределительных коробках она применяется всё реже из-за требований к вентиляции и сложности исполнения. Клеммные соединения, особенно с пружинным механизмом, упрощают монтаж и допускают многократное подключение без потери контакта. Однако выбор конкретной клеммы зависит от типа провода – многожильного или одножильного – и силы тока в цепи.

Когда применять скрутку и как правильно её выполнять

Скрутка применяется преимущественно в случаях временного соединения проводов, а также при соединении жил одинакового сечения в условиях отсутствия специализированных средств. Она допустима для проводов с медными жилами при низких токовых нагрузках и коротких участках цепи.

Не рекомендуется использовать скрутку для силовых цепей с большими токами, в ответственных электроустановках и там, где требуется долговременная надёжность и виброустойчивость соединения. В таких случаях предпочтительны пайка, опрессовка или клеммные колодки.

1. Подготовка проводов:
   • Снять изоляцию на длину не менее 20 мм.
   • Провода должны быть чистыми, без окислов и повреждений жилы.
2. Выполнение скрутки:
   • Свести жилы параллельно друг другу с перекрытием около 15–20 мм.
   • Начать плотно скручивать жилы в одном направлении, сохраняя равномерное натяжение.
   • Количество оборотов – не менее 4–6 полных витков на длине скрутки.
3. Закрепление соединения:
   • Проверить плотность скрутки – она должна быть жесткой и не распадаться при легком натяжении.
   • Обмотать скрутку изолентой или использовать термоусадочную трубку для предотвращения коррозии и механических повреждений.

При скрутке многожильных проводов предпочтительно использовать специальные инструменты – пассатижи или плоскогубцы – для равномерного и плотного сжатия. Для проводов разного сечения скрутку не делают, применяют другие методы соединения.

В электроустановках с требованиями по безопасности рекомендуется дополнительно проверять качество скрутки измерением сопротивления контакта и механической прочности.

Пайка проводов: необходимые материалы и пошаговая инструкция

Материалы и инструменты: паяльник мощностью 40-60 Вт с регулируемой температурой, припой на основе олова с флюсом (например, ПОС-61), флюс для улучшения смачиваемости, обжимаемые клеммы (при необходимости), очиститель или спирт для обезжиривания, кусачки, стриппер для снятия изоляции, термоусадочная трубка или изоляционная лента.

Подготовка проводов: снять изоляцию с концов проводов на длину 5-7 мм, не повреждая жилы. При многожильных проводах аккуратно скрутить жилы для предотвращения рассыпания. Очистить оголённые жилы от окислов и загрязнений с помощью абразивной губки или мелкой наждачной бумаги. Обезжирить поверхность спиртом.

Пайка: включить паяльник, установить температуру 320-350 °C. Нанести небольшой слой флюса на оголённые жилы. Разогреть паяльником место соединения, затем поднести припой к зоне контакта, позволяя ему равномерно расплавиться и покрыть жилы. Не перегревать провод – время пайки не должно превышать 3-4 секунды во избежание повреждения изоляции.

Проверка и изоляция: после остывания пайки проверить прочность соединения на механическое воздействие. Соединение должно быть гладким, блестящим и без комков. Нанести термоусадочную трубку, предварительно надетую на провод, или обмотать место пайки изоляционной лентой, обеспечивая защиту от коррозии и коротких замыканий.

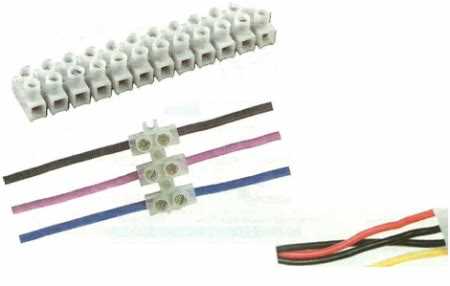

Клеммные соединения: виды клемм и их применение в быту

Клеммные соединения обеспечивают надежное крепление проводов без пайки и скрутки, что удобно для быстрого монтажа и демонтажа электрических цепей в бытовых условиях. Основные виды клемм, используемые в домашних электросетях, включают винтовые, пружинные и зажимные клеммы.

Винтовые клеммы представляют собой металлические контактные пластины с винтами для фиксации проводов. Они подходят для жестких и многожильных проводов сечением от 0,5 до 4 мм². Применяются в распределительных коробках, розетках и выключателях, обеспечивая прочное и долговечное соединение. Для надежности важно правильно зачистить провод и затянуть винт с усилием, исключающим повреждение жилы.

Пружинные клеммы используют металлическую пружину, удерживающую провод без винтов. Они облегчают подключение гибких проводов и позволяют быстро заменить или снять провод без инструментов. Часто встречаются в современных светильниках и электроустановках с частой заменой устройств. Рекомендуется использовать для проводов сечением от 0,2 до 2,5 мм², соблюдая требования производителя по максимальной нагрузке.

Зажимные клеммы (клеммы типа «быстрый зажим» или «push-in») обеспечивают подключение проводов путем вставки в специальное отверстие с фиксатором. Такие клеммы минимизируют ошибку монтажа и подходят для многожильных и одножильных проводов с тонкой изоляцией. Их применяют в щитках, распределительных блоках и устройствах с ограниченным пространством.

В бытовых электросетях правильный выбор клеммного соединения зависит от нагрузки, типа провода и условий эксплуатации. Для многожильных проводов с частыми подключениями предпочтительны пружинные или зажимные клеммы. В местах с вибрациями и температурными колебаниями лучше использовать винтовые соединения с контролем затяжки.

Обязательно учитывать технические параметры изделий и рекомендации производителей, чтобы избежать перегрева, окисления контактов и нарушения электробезопасности. При монтаже клеммных соединений требуется тщательно зачистить провод, не повреждая жилы, и обеспечить плотный контакт без люфта.

Сварка медных и алюминиевых проводов: особенности технологии

Сварка медных проводов требует высокой чистоты контактной поверхности и применения флюсов, предотвращающих окисление. Используют точечную или контактную сварку с током силой не менее 200 А на 1 мм² сечения. Важно обеспечить надежный контакт для минимизации переходного сопротивления.

Алюминиевые провода отличаются повышенной окислительной активностью и требуют специальной подготовки: зачистки поверхности до блеска и применения специальных алюминиевых флюсов. Рекомендуется использовать импульсную сварку с контролем температуры, чтобы избежать перегрева и деформации материала.

При сварке соединений медь–алюминий необходимо применять переходные пластины или специальные сварочные проволоки из сплавов, обеспечивающих прочность и коррозионную стойкость. Прямое сваривание между чистыми медью и алюминием недопустимо из-за гальванической коррозии и хрупкости соединения.

Контроль качества сварки выполняется измерением сопротивления соединения, которое не должно превышать 10% сопротивления исходного проводника. Важна механическая прочность шва, проверяемая методом изгиба или растяжения. Отсутствие трещин и пористости достигается использованием корректных параметров сварочного аппарата и регулярным обслуживанием оборудования.

Использование сварки в бытовых условиях оправдано при необходимости надежного долговечного соединения проводов с большими токами и в условиях вибрации. Для мелких сечений или временных соединений рекомендуются альтернативные методы, такие как пайка или клеммные соединения.

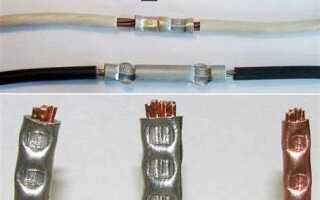

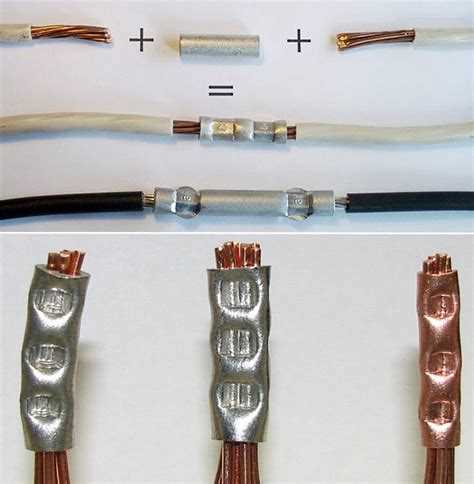

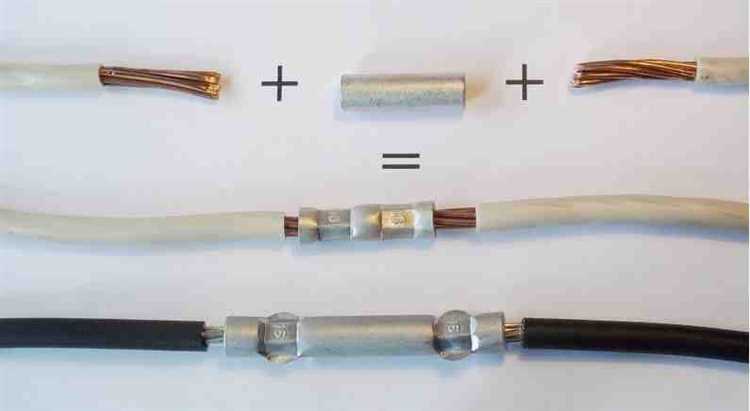

Обжим проводов гильзами: выбор инструмента и ошибок монтажа

Для качественного обжима гильз необходим специализированный пресс-клещи с четким механизмом регулировки усилия. Инструмент должен обеспечивать равномерное сжатие без повреждения проводника и изоляции. Выбор зависит от сечения провода и типа гильзы: для многожильных проводов рекомендуются пресс-клещи с секторными матрицами, адаптированными под конкретные размеры.

Использование ручных обжимных инструментов без регулировки усилия часто приводит к неплотному контакту или механическим повреждениям жил. Механические и гидравлические прессы более надежны при работе с крупными сечениями и многожильными проводами.

Основные ошибки монтажа включают неправильный подбор гильзы по сечению провода, что ведет к слабому контакту и перегреву в эксплуатации. Недостаточное обжатие приводит к ослаблению соединения, избыточное – к деформации жил и снижению проводимости.

Часто встречается ошибка при подготовке провода: недостаточная зачистка или повреждение жилы, что ухудшает контакт. Также недопустимо наличие зазоров между жилой и гильзой – все жилы должны быть равномерно распределены внутри гильзы без торчащих элементов.

Рекомендуется использовать контроль качества обжима – проверка усилия, визуальный осмотр и тестирование на электрическое сопротивление. При правильном выборе инструмента и соблюдении технологии обжима достигается надежное, долговечное соединение с минимальными потерями.

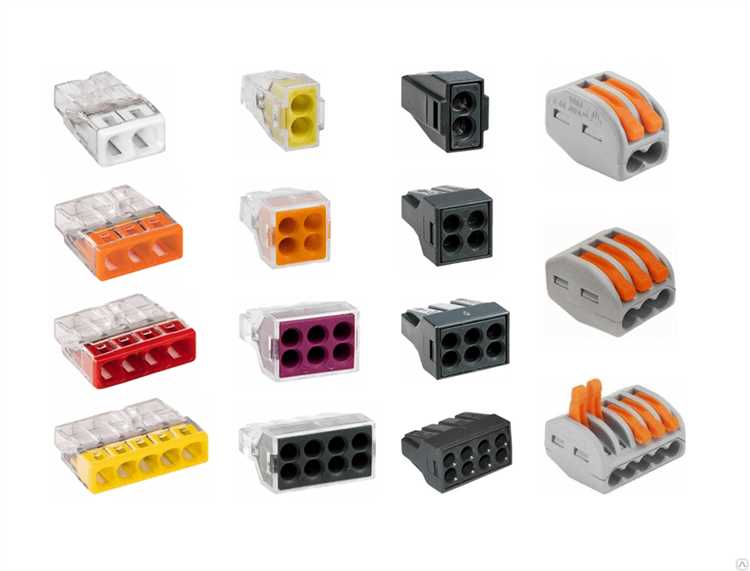

Самозажимные клеммы: ограничения по нагрузке и условия использования

Самозажимные клеммы применяются для быстрого и надежного соединения проводников без использования инструментов для прижима. Однако их эксплуатация ограничена рядом технических параметров, которые необходимо учитывать при проектировании и монтаже.

Основные ограничения по нагрузке связаны с:

• Максимальным током, который клемма способна выдерживать без перегрева. Обычно производители указывают предельные значения в диапазоне от 10 до 40 А в зависимости от сечения провода и материала клеммы.
• Максимальным сечением провода, допускаемым для конкретной модели. Например, для распространенных пластиковых самозажимных клемм верхний предел – 2,5 мм², а для более крупных – до 6 мм² и выше.
• Рабочим напряжением, которое не должно превышать значения, указанные в технической документации (обычно до 450 В для бытовых сетей).

Условия использования самозажимных клемм требуют соблюдения следующих правил:

1. Провод должен быть очищен от изоляции на длину, рекомендованную производителем (обычно 9–12 мм), и иметь ровный срез без повреждений жил.
2. Для алюминиевых проводов требуется дополнительная обработка контактной поверхности, чтобы избежать окисления и ухудшения контакта.
3. Запрещается использовать клеммы для многожильных проводов без предварительной опрессовки или лужения, чтобы предотвратить разрыв жил и ухудшение контакта.
4. Не допускается превышение максимального допустимого тока и сечения провода, так как это приводит к перегреву и выходу из строя соединения.
5. При монтаже следует избегать механических нагрузок и вибраций, которые могут ослабить самозажимной механизм.
6. Не рекомендовано использовать самозажимные клеммы в местах с повышенной влажностью и агрессивными химическими средами без дополнительной защиты.

Применение самозажимных клемм оправдано в цепях с умеренными токами, где важна скорость монтажа и возможность многократного подключения и отключения. Для высоконагруженных линий или ответственных соединений предпочтительнее использовать винтовые или сварные соединения.

Как выбрать тип соединения в зависимости от сечения и материала провода

Для медных проводов с сечением до 4 мм² оптимальны скрутки с последующей пайкой или обжим гильзами. Скрутка без дополнительной фиксации допустима только для временных соединений и низких нагрузок.

При сечениях от 4 до 10 мм² рекомендуется использование обжимных гильз с качественным прессом. Пайка на таком сечении затруднительна из-за толщины жил и требует тщательного прогрева.

Для сечений свыше 10 мм² предпочтительны сварные или болтовые соединения с использованием медных шин или специальных клемм. Это обеспечивает надежный контакт и снижает сопротивление.

Алюминиевые провода требуют специальных методов из-за высокой окисляемости. Для сечений до 6 мм² используются винтовые клеммы с антиокислительной пастой. Для больших сечений обязательна механическая фиксация с применением специальных алюминиевых клемм или сварка.

При соединении медных и алюминиевых проводов применяются переходные клеммы с двухкомпонентной конструкцией, предотвращающей гальваническую коррозию. Важно избегать скруток между разными металлами без специальной обработки.

Самозажимные клеммы подходят для тонких медных проводов до 2.5 мм² и низких токов, но для алюминиевых и больших сечений их использование ограничено техническими требованиями производителя.

Выбор типа соединения должен учитывать не только сечение и материал, но и условия эксплуатации – вибрации, влажность, температуру. Например, в агрессивных средах предпочтительна пайка или сварка, а в распределительных щитах – надежные болтовые соединения.

Вопрос-ответ:

Какие основные виды соединений проводов применяются в бытовых электросетях и чем они отличаются?

В бытовых электросетях чаще всего используются скрутка, пайка, обжим с помощью гильз и клеммные соединения. Скрутка — самый простой и быстрый способ, но подходит лишь для проводов малого сечения и не предназначена для длительной эксплуатации под нагрузкой. Пайка обеспечивает надежный контакт и защиту от коррозии, но требует навыков и специальных инструментов. Обжим гильзами обеспечивает прочное механическое и электрическое соединение, применим при монтаже проводов среднего и большого сечения. Клеммные соединения удобны для быстрого подключения и замены, но важно выбирать клеммы по допустимой нагрузке и диаметру провода. Отличия заключаются в надежности, сроке службы и области применения каждого типа.

Можно ли соединять провода из разных металлов, например, медные с алюминиевыми, и если да, то каким способом?

Соединять медные и алюминиевые провода напрямую не рекомендуется из-за различий в электрохимических свойствах, что приводит к коррозии и ухудшению контакта. Если такая необходимость возникла, применяют специальные переходные клеммы с барьером между металлами либо используют сварку с присадочными материалами, специально предназначенными для таких соединений. Также возможна пайка с использованием специальных флюсов и припоя, но это требует высокой квалификации. Главное — обеспечить защиту контакта от влаги и механических повреждений, чтобы избежать окисления и повышения сопротивления.

Как влияет сечение провода на выбор метода соединения и почему это важно учитывать?

Сечение провода напрямую определяет механическую прочность и токовую нагрузку, которые должен выдерживать способ соединения. Для тонких проводов часто достаточно скрутки или пайки, поскольку нагрузка невысока, и механическая фиксация не критична. При большем сечении требуется более надежное соединение — обжим гильзами или клеммами с соответствующей грузоподъемностью. Неправильный выбор способа приводит к перегреву соединения, повреждению изоляции и даже возгоранию. Поэтому метод соединения подбирают с учётом сечения, материала провода и условий эксплуатации, чтобы обеспечить стабильную работу электрической цепи.

Какие ошибки наиболее часто допускают при монтаже соединений проводов, и как их избежать?

Одной из частых ошибок является недостаточная зачистка проводов — оставшиеся изоляция или окислённые участки ухудшают контакт. Также часто встречается неправильный выбор инструмента, например, использование плоскогубцев вместо специализированного кримпера для обжима гильз, что приводит к неплотному соединению. Недостаточный или избыточный обжим, плохое качество пайки, а также отсутствие защиты соединения от влаги и пыли — всё это снижает надежность. Чтобы избежать проблем, нужно тщательно очищать проводники, использовать подходящий инструмент, соблюдать технологию соединения и применять защитные элементы, например, термоусадочные трубки или изоленту с повышенной стойкостью.
