Установка кондиционера требует не только точности, но и набора специализированных инструментов. Неподготовленный монтаж может привести к утечкам фреона, повреждению трубопровода или нестабильной работе устройства. Поэтому важно заранее подготовить всё необходимое оборудование для выполнения работ по стандарту.
Для сверления отверстий в стенах потребуется ударная дрель с победитовым буром соответствующего диаметра. Если стена выполнена из бетона, лучше использовать перфоратор с функцией бурения и бурами от 40 до 70 мм в диаметре. Для прокладки медных труб и кабелей необходимо также предусмотреть алмазную коронку.
Работа с медными трубками невозможна без трубогиба и труборасширителя. Эти инструменты обеспечивают точный изгиб и соединение труб без деформации, что критично для герметичности фреоновой трассы. Также нужен вальцовочный набор для формирования конусов на концах труб при подключении к наружному и внутреннему блоку.
Для проверки герметичности системы потребуется вакуумный насос и манометрический коллектор с подходящими переходниками. Вакуумирование трассы исключает попадание влаги и воздуха в систему, что предотвращает образование льда и преждевременный износ компрессора. Контроль давления при заправке фреоном невозможен без точных манометров.
Дополнительно необходимо иметь набор разводных и накидных ключей для работы с гайками соединений, уровень для точной установки внутреннего блока и изоляционные материалы для защиты коммуникаций. Все инструменты должны быть в рабочем состоянии, а соединения – соответствовать диаметрам труб и фитингов, применяемым в конкретной модели кондиционера.
Необходимый ручной инструмент для установки внутреннего и наружного блока

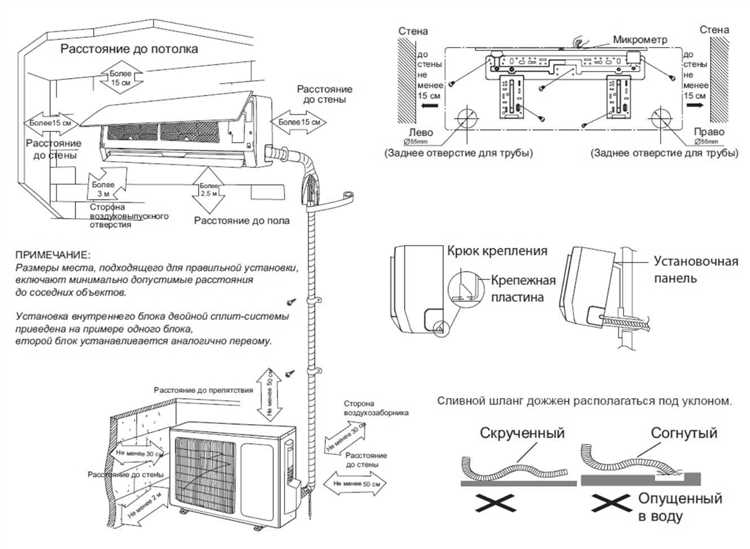

Для крепления внутреннего блока потребуется уровень длиной не менее 60 см для точной разметки монтажной пластины. Отвертки с крестовым и шлицевым наконечником используются для фиксации корпуса и подключения управляющих кабелей. Перфоратор с буром Ø40–50 мм необходим для сверления отверстия под трассу хладагента и дренажную трубку в стене. Дополнительно требуется ножовка по металлу или труборез для обрезки медных труб под точную длину.
Ключи рожковые и гаечные размеров 10, 12, 14, 17 мм используются для подключения трубок и гайки соединений. Развальцовщик с эксцентриковым механизмом необходим для формирования конусного соединения на концах медных труб. Обязателен трубоизгиб для плавного изгиба труб без заломов. Также потребуется пружина для гибки труб малого диаметра (до 1/4 дюйма).
Для наружного блока критически важен динамометрический ключ с диапазоном 10–60 Н·м для точной затяжки фланцевых гаек без риска повреждения развальцовки. При монтаже блока на кронштейны применяются прочные гаечные ключи и сверла по бетону Ø8–12 мм. Для нарезки резьбы на крепежных шпильках потребуется плашкодержатель с плашками соответствующего диаметра.
Дополнительно стоит иметь канцелярский нож с сегментированным лезвием, изоленту, хомуты для кабелей, маркер для разметки, фонарик и стремянку высотой не менее 1,5 м для работы с наружным блоком на уровне окна или балкона. Использование качественного инструмента исключает повреждение деталей и обеспечивает герметичность соединений.
Оборудование для сверления отверстий в стене под трассу
Для прокладки фреоновой трассы между внутренним и наружным блоками требуется аккуратное и точное сверление стены. Отверстие должно соответствовать диаметру трассы с учетом теплоизоляции и иметь уклон наружу для отвода конденсата. Ошибки на этом этапе приводят к повреждению коммуникаций или снижению герметичности конструкции.
Наиболее эффективное оборудование для сверления таких отверстий:
- Алмазная установка с водяным охлаждением – оптимальный выбор для сверления бетонных и кирпичных стен толщиной до 50 см. Обеспечивает чистое отверстие без трещин и перегрева. Диаметр коронки подбирается в зависимости от толщины трассы, как правило, 50–70 мм.
- Профессиональный перфоратор SDS-Max с буром или коронкой по бетону – альтернатива для менее толстых стен и случаев, когда нет доступа к алмазной установке. Для уверенного сверления потребуется мощность от 1000 Вт и режим ударного бурения.
- Пылеудаляющая насадка или промышленный пылесос – обязательны при работе в помещениях. Удаление пыли обеспечивает видимость зоны сверления и снижает риск перегрева оборудования.
- Уровень или лазерный нивелир – для контроля угла наклона отверстия наружу (рекомендуемый уклон 3–5°), что предотвращает скопление влаги в трассе.
Перед началом работы важно убедиться в отсутствии электропроводки и арматуры в предполагаемой зоне сверления. Для этого используют строительный детектор с глубиной сканирования не менее 10 см.
Инструменты для развальцовки и соединения медных трубок
Медные трубки используются для прокладки фреоновой трассы между блоками кондиционера. Надёжность и герметичность соединений зависят от правильного выполнения развальцовки и точного подбора инструмента. Для этого необходим специализированный комплект оборудования.
- Ручной развальцовочный набор – включает струбцину, прижимную рамку и сменные конусы. Подходит для труб диаметром 1/4″, 3/8″, 1/2″, 5/8″. Наиболее точные результаты дают модели с эксцентриковым конусом, исключающим смещение центра отверстия.
- Труборез с роликовым механизмом – обеспечивает ровный срез без заусенцев. Наличие встроенного риммера для снятия внутренней фаски значительно ускоряет работу.
- Ключи динамометрические и рожковые – применяются для затягивания гайки на развальцованной трубке с необходимым усилием. Это предотвращает повреждение поверхности и гарантирует герметичность стыка.
- Развальцовочные направляющие – используются для точного позиционирования трубки в тисках, исключая перекос и неравномерную толщину стенок в зоне вальцовки.
Для соединения труб с внутренним и наружным блоком кондиционера применяются накидные гайки и фитинги. Их нельзя повторно использовать – при повторном монтаже необходимо заменить на новые, чтобы избежать утечек фреона.
В случае необходимости наращивания трассы дополнительно используется труборасширитель, который позволяет без сварки подготовить края трубок для соединения внахлёст с обжатием. Такой способ требует навыков и аккуратности, но часто применяется при ремонте.
Для бытового монтажа желательно выбирать ручные инструменты с антикоррозийным покрытием, стальными элементами и прорезиненными рукоятками. Недопустимо использовать оборудование с изношенными резьбами или повреждёнными конусами – это снижает точность обработки и может привести к утечке хладагента.
Манометрический коллектор и вакуумный насос для проверки герметичности

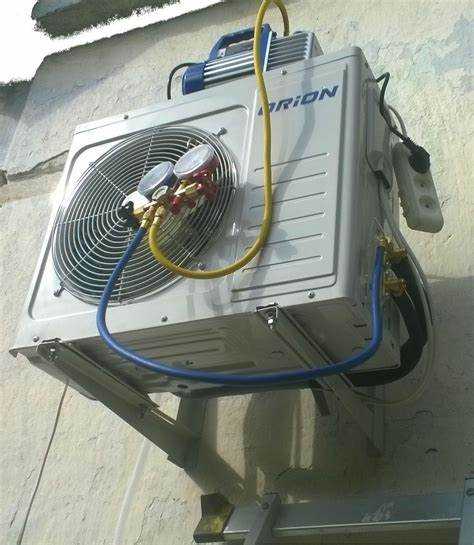

Для диагностики состояния системы кондиционирования и проверки герметичности соединений после монтажа требуется манометрический коллектор. Он подключается к сервисным портам внешнего блока и позволяет контролировать давление в контуре. Коллектор должен иметь минимум два манометра – для высокого и низкого давления, а также шланги с резьбой SAE 1/4″ или 5/16″, совместимые с портами большинства бытовых кондиционеров.
Рабочее давление в системе R410A должно находиться в пределах 8–12 бар в режиме охлаждения при температуре наружного воздуха около +25 °C. Если при подключении коллектора фиксируются отклонения, это указывает на утечку или нарушение в контуре.
Вакуумный насос используется перед заправкой хладагентом, чтобы удалить из системы воздух и влагу. Это обязательный этап, так как даже минимальное количество влаги в контуре может привести к образованию кислот и повреждению компрессора. Рекомендуется использовать насос производительностью не менее 40 л/мин для бытовых систем. Рабочее разрежение должно достигать уровня не выше 200 мкм рт. ст., что позволяет говорить о достаточной глубине вакуума.
Процесс вакуумирования занимает в среднем 15–25 минут. После отключения насоса необходимо проконтролировать, сохраняется ли вакуум в течение 5–10 минут. Стабильное давление свидетельствует о герметичности, в то время как рост давления – о возможной утечке, требующей дополнительной диагностики.
После проверки вакуума можно безопасно открывать вентили на наружном блоке и пускать фреон в систему. Игнорирование этапа вакуумирования ведёт к снижению ресурса оборудования и нестабильной работе компрессора.
Электроинструмент для прокладки кабелей и монтажа креплений
Для прокладки силовых и сигнальных кабелей к внутреннему и наружному блоку кондиционера необходим ударный дрель-шуруповёрт с функцией перфорации. При установке в бетон или кирпич оптимальна модель с патроном под бур SDS-plus и мощностью не менее 600 Вт. Это позволит уверенно сверлить отверстия диаметром 6–10 мм для дюбелей креплений кабель-каналов и кронштейнов.
Шуруповёрт с регулировкой крутящего момента и функцией реверса используется для фиксации монтажных коробов, распределительных коробок и крепления самих кабелей. На практике удобен аккумуляторный вариант с напряжением от 18 В и съёмной батареей, обеспечивающей автономность при работе на высоте и за пределами помещения.
Для штробления каналов в стене под скрытую прокладку проводки применяется штроборез с возможностью регулировки глубины и ширины реза. Модель с двумя дисками и мощностью не менее 1,5 кВт обеспечит ровную и быструю прорезку в твёрдых стенах. Обязательно использование пылесоса с функцией подключения к электроинструменту для удаления строительной пыли.
Дополнительно используется термопистолет для усадки изоляционных трубок и прогрева соединений. Мощность от 1500 Вт и регулировка температуры позволяют обрабатывать как тонкие, так и толстостенные гильзы без повреждения кабеля.
Все электроинструменты должны иметь защиту от перегрева и двойную изоляцию корпуса. При работе на высоте или в помещениях с высокой влажностью необходимо применять удлинители с УЗО и инструмент с классом защиты не ниже IPX4.
Расходные материалы и мелкие приспособления для завершения монтажа
Для герметичного соединения медных трубок требуется фреоновый флюс, наносимый тонким слоем на место пайки. Использование качественного припоя с содержанием серебра обеспечивает надежность соединений и предотвращает протечки.
Трубная изоляция из вспененного полиэтилена толщиной не менее 9 мм снижает теплопотери и предотвращает конденсат на трассе. Необходимо тщательно оборачивать всю длину трубопровода, особенно в местах соединений.
Фум-лента применяется для уплотнения резьбовых соединений при монтаже фитингов и запорной арматуры. Рекомендуется наматывать ленту в несколько слоев по часовой стрелке для обеспечения плотного и долговечного уплотнения.
Антивибрационные прокладки из резины или эластомера используются при креплении наружного блока к основанию для снижения вибраций и шума, что продлевает срок службы оборудования и повышает комфорт эксплуатации.
Саморезы с дюбелями диаметром от 8 мм подбираются с учетом типа стены – бетон, кирпич или гипсокартон. Для надежного крепления кронштейнов рекомендуются дюбели с расширяющейся зоной для равномерного распределения нагрузки.
Кабельные хомуты из нейлона фиксируют электрические провода и трассы, предотвращая их повреждение и обеспечивая аккуратность монтажа. Рекомендуется использовать хомуты с шириной не менее 7 мм и с запасом длины для комфортного монтажа.
Герметик на силиконовой основе применяется для заделки отверстий после прокладки трассы через стену, что обеспечивает влагонепроницаемость и предотвращает проникновение пыли и насекомых.
Антикоррозийная паста наносится на резьбовые соединения фитингов перед сборкой для защиты от окисления и облегчения последующего обслуживания.
Пластиковые заглушки используются для защиты открытых трубных концов и фитингов от загрязнений и попадания влаги до завершения окончательной сборки системы.
Вопрос-ответ:
Какие ручные инструменты понадобятся для установки внутреннего и наружного блока кондиционера?
Для монтажа внутреннего блока обычно требуются отвертки разных размеров (крестовая и плоская), гаечные ключи (на 10, 12 и 14 мм), уровень для точного выравнивания и рулетка для измерений. Для наружного блока пригодятся разводной ключ, пассатижи и перчатки для защиты рук. Также полезны маркеры и карандаши для разметки места установки.
Какой электроинструмент облегчит прокладку трассы и крепление кондиционера на стене?
Основные электроинструменты включают дрель с набором сверл по бетону и металлу, перфоратор для проделывания отверстий в твердых поверхностях, а также шуруповерт для быстрого закрепления креплений. При выборе дрели стоит учитывать мощность и возможность регулировки оборотов — это помогает работать аккуратно и избегать повреждений стены.
Зачем нужен манометрический коллектор и вакуумный насос при монтаже кондиционера?
Манометрический коллектор служит для измерения давления хладагента и проверки герметичности системы. Вакуумный насос удаляет воздух и влагу из трубопровода перед запуском кондиционера, что предотвращает коррозию и улучшает работу оборудования. Без этих инструментов риск протечек и снижения производительности значительно увеличивается.
Какие расходные материалы потребуются для завершения монтажа кондиционера?
Понадобятся изоляционная лента и уплотнительная паста для герметизации соединений, крепежные элементы (дюбели, анкерные болты) для фиксации блоков и трассы, а также монтажная пена или силикон для заделки отверстий. Также часто используют специальные хомуты и кронштейны для крепления труб и кабелей.
Как правильно использовать инструмент для развальцовки медных труб при монтаже?
Развальцовка проводится с помощью специального инструмента, который расширяет конец трубы, формируя гладкое отверстие для надежного соединения с фитингом. Трубу следует зажать в инструменте, плавно вращая ручку до образования ровного и плотного расширения. Важно избегать деформации и трещин, проверяя качество развальцовки перед сборкой.
