Полупроводники – это материалы, проводящие электрический ток хуже, чем металлы, но лучше, чем диэлектрики. Среди них ключевую роль играют химически чистые вещества, обладающие характерными энергетическими свойствами: ширина запрещённой зоны составляет от 0,1 до 3 эВ, а электропроводность существенно зависит от температуры и освещения. В этой статье рассматриваются элементы, способные проявлять полупроводниковые свойства в чистом виде, без примесей и легирования.
К числу основных чистых полупроводников относятся кремний (Si), германий (Ge), селен (Se) и теллур (Te). Кремний используется наиболее широко – он составляет основу большинства современных интегральных схем и фотоэлементов. Его кристаллическая решётка типа алмаза обеспечивает устойчивую структуру и возможность точного контроля параметров проводимости. Германий, имеющий меньшую ширину запрещённой зоны (около 0,66 эВ), ранее применялся в радиотехнике и первых транзисторах, но сегодня уступает место кремнию по стабильности при высоких температурах.
Селен и теллур проявляют полупроводниковые свойства в аморфной и кристаллической форме. Селен эффективен в фотопроводниках и используется в оптоэлектронике, включая светочувствительные барабаны в копировальной технике. Теллур находит применение в термоэлектрических преобразователях, благодаря высокой способности генерировать напряжение при перепаде температур.
При выборе чистого полупроводника важно учитывать не только ширину запрещённой зоны, но и устойчивость к внешним воздействиям, доступность исходного вещества, а также технологическую совместимость с методами современной микроэлектроники. Опираясь на эти параметры, кремний остаётся основным материалом в промышленности, тогда как остальные используются в специализированных областях.
Чем отличаются полупроводники от проводников и диэлектриков

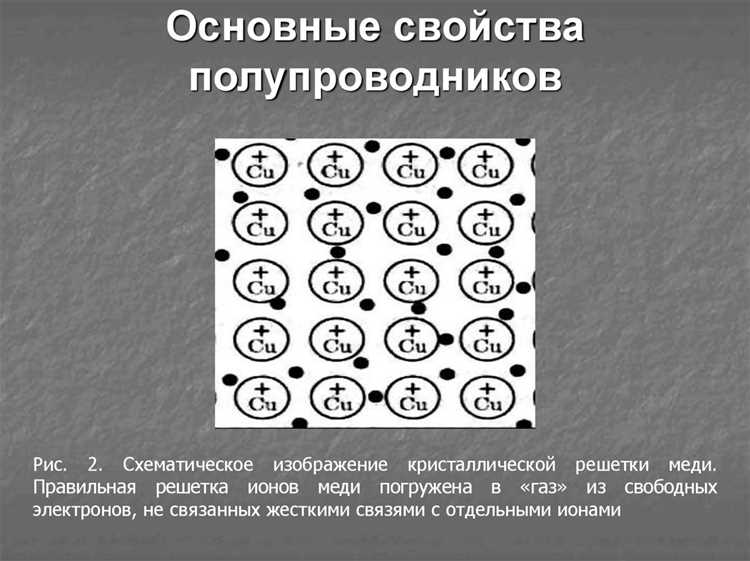

Проводники характеризуются высокой концентрацией свободных носителей заряда – электронов в металлах. Например, у меди плотность свободных электронов составляет порядка 1023 см−3. Это обеспечивает крайне низкое сопротивление и высокую электропроводность, практически не зависящую от температуры в широком диапазоне.
Полупроводники, такие как кремний и германий, обладают промежуточной электропроводностью: в чистом виде при комнатной температуре их концентрация носителей составляет 1010–1012 см−3. Их основное отличие – чувствительность к температуре, примесям и освещению. С ростом температуры электропроводность полупроводников увеличивается на несколько порядков за счёт термического возбуждения электронов из валентной зоны в зону проводимости.
Диэлектрики, такие как стекло или кварц, практически не проводят ток, так как ширина запрещённой зоны у них превышает 5 эВ, и при обычных условиях переход электронов в зону проводимости невозможен. В отличие от полупроводников, они не реагируют на легирование и сохраняют низкую проводимость даже при нагреве.
Ключевое отличие полупроводников – управляемость их свойств внешними воздействиями. Добавление атомов примесей (например, фосфора или бора в кремний) позволяет точно регулировать тип и концентрацию носителей, создавая материалы с заданными характеристиками для электронных компонентов.
Какие химические элементы являются типичными полупроводниками
Кремний (Si) – основной элемент в полупроводниковой промышленности. Его кристаллическая структура и устойчивость к температурным колебаниям делают его оптимальным для производства интегральных схем, транзисторов и солнечных батарей. Кремний широко используется благодаря обилию в природе и хорошо проработанным технологиям очистки.
Германий (Ge) также обладает полупроводниковыми свойствами, но используется реже из-за более высокой чувствительности к температуре. Он находит применение в инфракрасной оптике, детекторах излучения и высокочастотных приборах. Германий характеризуется высокой подвижностью носителей заряда, что особенно важно для специализированных электронных компонентов.
Селен (Se) проявляет полупроводниковое поведение в аморфной форме и используется в фоторезисторах, ксерографических барабанах и некоторых типах фотодиодов. Его свойства зависят от модификации кристаллической решётки и уровня примесей.
Теллур (Te) используется в составе соединений, таких как теллурид кадмия (CdTe), применяемых в фотогальванических элементах. Сам по себе он обладает полупроводниковыми характеристиками, но в чистом виде используется редко, чаще – как легирующий компонент.
Бор (B) и фосфор (P) не являются самостоятельными полупроводниками, но незаменимы как легирующие добавки для модификации свойств кремния. Бор создаёт p-тип проводимости, а фосфор – n-тип. Их концентрация и распределение строго контролируются при изготовлении электронных компонентов.
Выбор элемента зависит от специфики применения: для массового производства – кремний, для оптоэлектроники – германий или теллур, для чувствительных датчиков – селен. Каждый элемент требует индивидуального подхода к очистке и кристаллизации, что влияет на конечные электрические параметры устройства.
Как структура кристаллической решетки влияет на полупроводниковые свойства

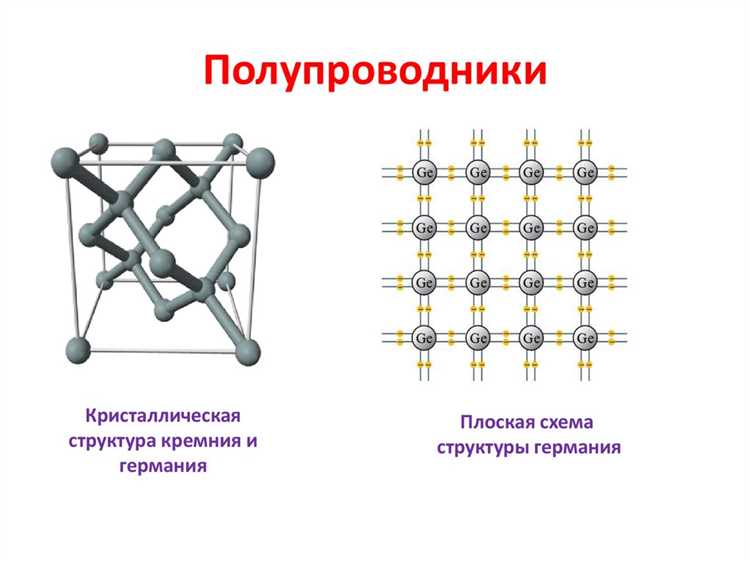

- В решетке алмазного типа каждый атом окружён четырьмя ближайшими соседями, что формирует прочные ковалентные связи. Такая структура обеспечивает стабильную ширину запрещённой зоны – у кремния она составляет 1,12 эВ при 300 K.
- Небольшое искажение или примесь в узлы решетки нарушает симметрию и создаёт локальные энергетические уровни внутри запрещённой зоны, что может значительно изменить проводимость.
- В полупроводниках типа арсенида галлия (GaAs), где решётка состоит из двух разных элементов, возникает полярность связей. Это увеличивает подвижность электронов (в GaAs – порядка 8500 см²/В·с), что делает такие материалы предпочтительными для высокочастотной электроники.
Важно учитывать дефекты решетки – вакансии, межузельные атомы и дислокации. Они служат центрами рекомбинации носителей заряда и снижают эффективность устройств. Поэтому при выращивании монокристаллов стремятся к минимальному уровню структурных нарушений.
- При производстве микросхем на основе кремния используют метод зонной плавки для получения кристаллов с минимальным числом дефектов.
- Для соединений типа GaAs применяют эпитаксиальные методы (MBE, CVD), обеспечивающие строгое соблюдение решеточной постоянной и ориентации кристаллической структуры.
Таким образом, именно регулярность и тип кристаллической решетки определяют ширину запрещённой зоны, уровни легирования, эффективность проводимости и устойчивость к температурным колебаниям. Без строгого контроля над структурой решетки невозможно обеспечить стабильные полупроводниковые характеристики материала.
Какие особенности имеют полупроводники группы IV
К полупроводникам IV группы относятся чистые элементы с четырьмя валентными электронами, включая кремний (Si), германий (Ge) и, реже, олово (в аллотропной форме α-Sn). Их кристаллическая структура основана на алмазоподобной решетке, в которой каждый атом связан с четырьмя ближайшими соседями прочными ковалентными связями. Эта конфигурация обеспечивает устойчивость и высокую однородность материала.
Кремний обладает шириной запрещённой зоны около 1,1 эВ при комнатной температуре, что делает его оптимальным для производства большинства полупроводниковых приборов. Германий имеет меньшую ширину зоны – около 0,66 эВ, что повышает его чувствительность к тепловым колебаниям и ограничивает его применение в высокотемпературной электронике. Однако его высокая подвижность носителей заряда делает его востребованным в высокочастотных схемах и ИК-оптике.
Для полупроводников группы IV характерна высокая степень чистоты: содержание примесей в технологически пригодном кристалле кремния не должно превышать 1 атом на 1012. Это критично для предсказуемого управления проводимостью при легировании. Легирование осуществляется примесями III или V групп, чтобы создать соответственно p- или n-тип проводимости. Например, добавление бора (B) в кремний создаёт дырочную проводимость, а фосфора (P) – электронную.
Уникальной особенностью полупроводников IV группы является возможность выращивания монокристаллов методом Чохральского или зонной плавки, что позволяет получить заготовки с контролируемыми параметрами по всему объёму. Именно благодаря этой технологии кремний стал основой для микропроцессоров, фотоэлементов и сенсоров.
При выборе между Si и Ge в конкретной задаче учитываются параметры, такие как ширина запрещённой зоны, подвижность носителей, теплопроводность и устойчивость к радиации. Например, в космической электронике предпочтение отдают кремнию, тогда как в инфракрасной технике часто используется германий.
Какие соединения II-VI и III-V применяются в полупроводниковой технике
Соединения группы III-V, такие как арсенид галлия (GaAs), фосфид индия (InP) и нитрид галлия (GaN), широко используются в высокочастотной электронике, оптоэлектронике и светодиодных технологиях. GaAs обладает высокой подвижностью носителей заряда и прямозонной шириной запрещённой зоны, что делает его эффективным материалом для СВЧ-усилителей и лазерных диодов. InP применяется в волоконно-оптической связи благодаря низкому уровню оптических потерь при длине волны 1,55 мкм. GaN используется в силовой электронике и УФ-светодиодах за счёт широкой запрещённой зоны (около 3,4 эВ) и высокой термической стабильности.
Среди соединений II-VI ключевыми являются селенид цинка (ZnSe), теллурид кадмия (CdTe) и сульфид цинка (ZnS). ZnSe применяется в лазерах и фотодиодах, чувствительных к синему и ультрафиолетовому излучению. CdTe активно используется в производстве тонкоплёночных солнечных элементов из-за высокой эффективности поглощения солнечного света. ZnS служит материалом для люминофоров и детекторов в инфракрасной области спектра.
Выбор конкретного соединения зависит от требуемых параметров устройства: ширины запрещённой зоны, подвижности носителей, устойчивости к температуре и радиации. III-V материалы чаще находят применение в быстродействующих и оптических приборах, тогда как II-VI – в фотонных сенсорах и солнечных батареях. При разработке приборов учитываются также технологические аспекты выращивания монокристаллов, легирования и сочетаемости с подложками.
Как чистота вещества влияет на его полупроводниковые характеристики
Высокочистые монокристаллы кремния, например, содержат менее одного примесного атома на миллиард атомов основы. Такая степень чистоты снижает уровень рекомбинации носителей заряда, увеличивает подвижность электронов и дырок, что критично для быстродействия и надежности микросхем.
Наличие посторонних примесей и структурных дефектов создает дополнительные энергетические уровни в запрещенной зоне, что ухудшает управление электрическим током, вызывает нежелательные потери и нестабильность параметров полупроводника. Например, примеси металлов, таких как железо или меди, могут служить ловушками для носителей, уменьшая эффективность работы диодов и транзисторов.
Технологические процессы очистки, такие как зонная плавка и химическое травление, позволяют достигать требуемой чистоты материала. Контроль качества осуществляется методами спектроскопии и глубинного профилирования, что позволяет выявлять даже следовые концентрации загрязнений.
Важным аспектом является также гомогенность чистоты по всему объему кристалла. Наличие локальных областей с повышенной концентрацией дефектов ведет к неравномерному распределению токов и снижению долговечности устройств.
Для достижения оптимальных полупроводниковых характеристик рекомендуется использовать материалы с уровнем примесей ниже 1012 см−3 и минимизировать структурные дефекты до уровня единичных точечных вакансий на миллион атомов.
Вопрос-ответ:
Какие химические элементы считаются классическими полупроводниками и почему?
К классическим полупроводникам относятся элементы IV группы периодической таблицы — кремний (Si) и германий (Ge). Их кристаллическая структура и электронная конфигурация позволяют создавать энергетическую зону с шириной запрещенной зоны, которая оптимальна для полупроводниковых свойств. Эти материалы имеют умеренную проводимость, которую можно регулировать за счёт легирования, что делает их базой для создания полупроводниковых приборов.
Как чистота вещества влияет на его полупроводниковые характеристики?
Чистота материала определяет концентрацию примесей и дефектов, которые могут создавать дополнительные энергетические уровни внутри запрещенной зоны. Высокая степень чистоты обеспечивает минимальные потери и стабильность электрических свойств. Даже небольшое содержание посторонних атомов способно значительно изменить проводимость и параметры устройства, поэтому производство полупроводников требует контролируемого состава и отсутствия загрязнений.
Какие соединения III-V и II-VI группы чаще всего применяются в полупроводниковой технике и почему?
В полупроводниковой технике широко используются соединения III-V группы, такие как арсенид галлия (GaAs), фосфид индия (InP), и соединения II-VI, например, сульфид кадмия (CdS) и селенид цинка (ZnSe). Эти материалы обладают прямой запрещённой зоной, что улучшает их оптические свойства и эффективность в светодиодах и лазерах. Кроме того, они обладают высокой подвижностью носителей заряда, что важно для высокочастотных и оптоэлектронных устройств.
Какие особенности имеют полупроводники группы IV по сравнению с соединениями III-V?
Полупроводники группы IV, такие как кремний и германий, имеют преимущественно косвенную запрещённую зону, что ограничивает их эффективность в оптоэлектронике. В отличие от них, соединения III-V обладают прямой запрещённой зоной, обеспечивая лучшую светопроводимость. При этом материалы группы IV характеризуются более простым производственным процессом и более широкой совместимостью с существующей микроэлектронной технологией, что делает их основой для интегральных схем.
Почему важна кристаллическая структура полупроводников и как она влияет на их свойства?
Кристаллическая структура определяет расположение атомов и энергетический ландшафт материала, включая ширину запрещённой зоны и подвижность электронов. Правильно упорядоченная решетка снижает количество дефектов, которые служат ловушками для носителей заряда и увеличивают рассеяние. Например, алмазоподобная структура кремния способствует высокой стабильности и предсказуемости электрических характеристик, что критично для изготовления качественных полупроводниковых приборов.
