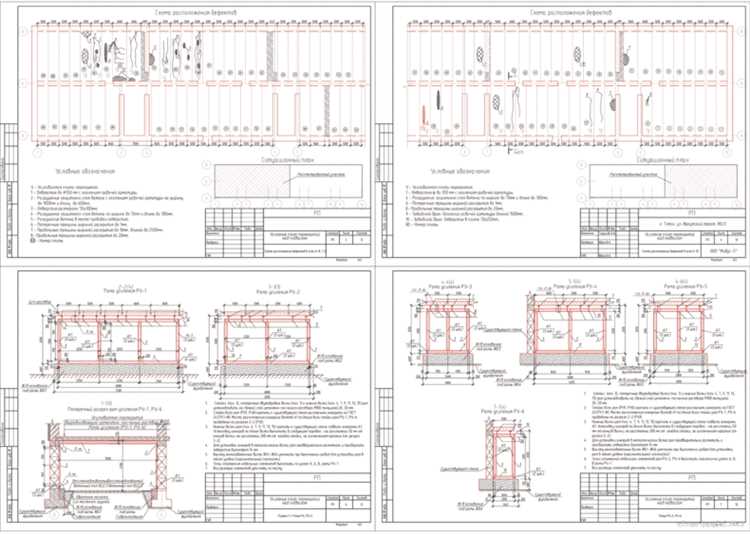

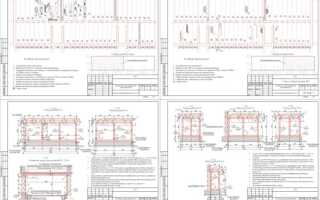

Какие нагрузки действуют на плиту перекрытия

Плита перекрытия в строительстве испытывает разнообразные нагрузки, которые напрямую влияют на её прочность и долговечность. К ключевым типам относятся постоянные нагрузки – вес самой конструкции, включая бетон и арматуру, а также временные нагрузки, возникающие от эксплуатационных условий, таких как мебель, люди и оборудование.

Постоянные нагрузки определяются проектной массой плит и строительных элементов, к которым они относятся. Их точный расчет необходим для выбора оптимальной толщины и армирования плиты. Ошибки в учете этих нагрузок приводят к деформациям и снижению несущей способности конструкции.

Временные нагрузки варьируются в зависимости от назначения здания и условий эксплуатации. Они могут быть равномерно распределенными, например, от мебели в офисе, или сосредоточенными – от тяжелого оборудования или стоек. При проектировании плиты важно учитывать максимально возможные значения временных нагрузок для предотвращения разрушений.

Кроме этого, плита подвергается климатическим нагрузкам, таким как температурные деформации и воздействие влажности, а также динамическим нагрузкам, возникающим при вибрациях и ударах. Все эти факторы учитываются для обеспечения устойчивости и безопасности конструкции.

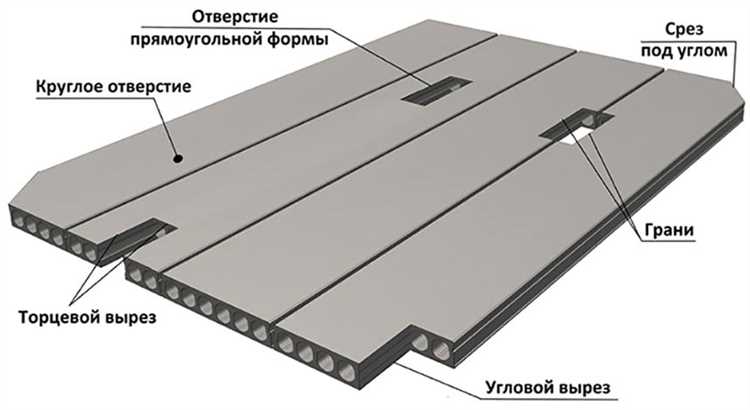

Расчет собственной массы плиты перекрытия

Собственная масса плиты перекрытия определяется умножением объема плиты на плотность используемого материала. Объем вычисляется как произведение площади плиты на её толщину. Для железобетонных плит обычно принимается плотность бетона в диапазоне 2300–2500 кг/м³.

Например, для плиты толщиной 200 мм (0,2 м) и площадью 10 м² объем составит 2 м³. При плотности 2400 кг/м³ масса будет равна 4800 кг или 4,8 кН нагрузки, распределенной по площади.

Для облегченных конструкций учитывается плотность заполнителя и наличие пустот, что может снизить массу плиты до 1800–2000 кг/м³. В таких случаях необходимо учитывать специфические характеристики материала, указанные в технической документации.

Расчет массы следует проводить с учетом всех слоев плиты: бетон, армирование, утеплитель и финишное покрытие, если они влияют на общий вес. Для точности нагрузки учитываются коэффициенты надежности, рекомендованные СНиП и СП.

При проектировании важно учитывать равномерное распределение собственной массы на опорные конструкции и корректно передавать эту нагрузку на стены или балки. Невнимание к расчету массы может привести к ошибкам в проектировании несущих элементов.

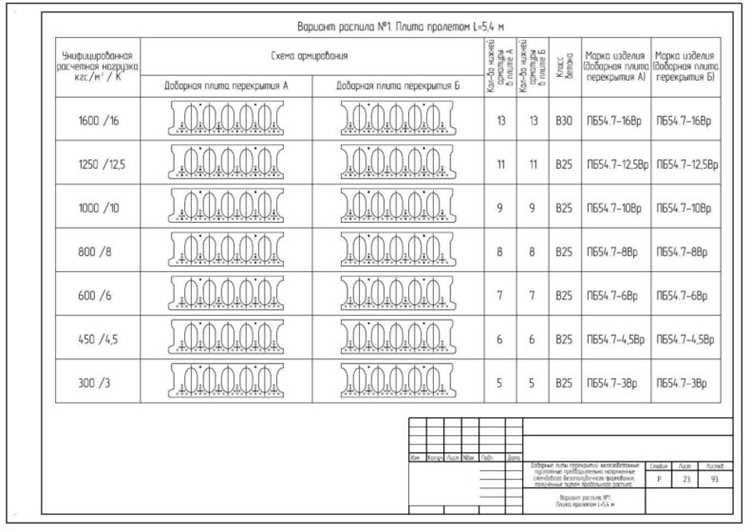

Учет временных нагрузок от эксплуатации помещений

При проектировании учитываются нормативные значения временных нагрузок, установленные СП 20.13330.2016 и аналогичными стандартами. Например, для жилых помещений временная нагрузка принимается от 1,5 кН/м², для офисов – 2,0 кН/м², для складов и промышленных зон – от 5,0 кН/м² и выше.

Для учета локальных временных нагрузок, таких как скопления людей или тяжелое оборудование, вводятся сосредоточенные или площадные нагрузки с увеличенными значениями на ограниченных участках плиты. В таких случаях расчетные нагрузки могут превышать средние по площади.

Особое внимание уделяется динамическим воздействиям – перемещениям, вибрациям, толчкам. Временные нагрузки при эксплуатации должны включать коэффициенты надежности по нагрузке, чтобы компенсировать возможные перегрузки и непредвиденные обстоятельства.

Рекомендуется проводить анализ эксплуатационных условий с учетом предполагаемой интенсивности использования и возможности перераспределения нагрузок, а также предусматривать резерв прочности для повышения безопасности конструкции.

Влияние распределенных нагрузок от мебели и оборудования

Распределенные нагрузки от мебели и оборудования оказывают существенное воздействие на плиту перекрытия, формируя равномерное давление на большую площадь. В отличие от сосредоточенных нагрузок, такие нагрузки менее локализованы, но в совокупности могут создавать значительную нагрузочную величину, влияющую на деформацию и прочность конструкции.

Для жилых помещений нормативные значения распределенных нагрузок от мебели составляют обычно от 1,0 до 2,0 кН/м², а в коммерческих и производственных зонах могут достигать 3,0–5,0 кН/м² и выше, в зависимости от типа оборудования и его массы. При проектировании необходимо учитывать максимально возможное равномерное распределение веса, например, стационарного шкафа, столов или станков.

Важно проводить анализ нагрузки с учётом возможного перегруза, включая временные усиления (например, при перестановке тяжелого оборудования). При наличии тяжелой техники рекомендуются усиленные плиты перекрытия с увеличенным армированием или использование специальных опорных элементов для локализации нагрузки.

Распределенные нагрузки также влияют на прогиб плиты. Расчет прогиба производится с учетом модуля упругости бетона и характеристик армирования, что позволяет обеспечить допустимый уровень деформации и избежать трещинообразования. В зоне повышенной нагрузки может потребоваться применение многопустотных или ребристых плит с увеличенной жесткостью.

Распределенные нагрузки учитываются в совокупности с другими видами воздействий, такими как эксплуатационные и временные нагрузки. Рекомендуется выполнять комплексный расчет с применением нормативных коэффициентов надежности и проверять несущую способность перекрытия по предельным состояниям первой и второй группы.

Точки приложения сосредоточенных нагрузок на плиту

Сосредоточенные нагрузки на плиту перекрытия возникают в местах опоры тяжелого оборудования, колонн, массивной мебели или локальных конструктивных элементов. Правильное определение точек приложения таких нагрузок критично для расчёта прочности и жёсткости плиты.

Основные рекомендации по учёту сосредоточенных нагрузок:

• Точка приложения сосредоточенной нагрузки должна точно соответствовать месту контакта конструкции или оборудования с плитой. Неправильное определение вызывает локальные напряжения и повышенный риск разрушения.
• При наличии опорных элементов (например, колонн или стоек) нагрузка концентрируется в зоне их контакта с плитой и должна учитываться как точечная с площадью опирания, если она мала по сравнению с размером плиты.
• Для распределения нагрузок от оборудования с меньшей площадью опоры рекомендуется вводить эквивалентную сосредоточенную нагрузку, исходя из максимального давления на плиту.
• Необходимо учитывать возможность смещения точек приложения нагрузки вследствие эксплуатационных условий, например вибраций или температурных деформаций.

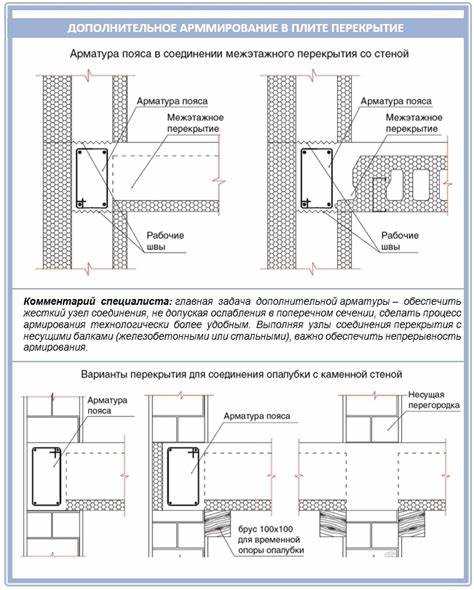

• При проектировании усилений плиты следует учитывать величину и положение сосредоточенных нагрузок, чтобы правильно расположить арматуру и элементы подкрепления.

Расчетные значения сосредоточенных нагрузок часто берутся из паспортных данных оборудования или инженерных норм, при отсутствии точных данных допускается использование нормативных нагрузок с коэффициентами запаса.

Особое внимание уделяется точкам, где сосредоточенные нагрузки близко расположены к краям плиты или рядом друг с другом, так как это повышает локальные напряжения и может привести к возникновению трещин или скалыванию бетона.

В случае больших сосредоточенных нагрузок рекомендуется проведение дополнительного анализа с использованием методов конечных элементов для точного моделирования распределения напряжений.

Воздействие снеговой нагрузки на верхнюю поверхность плиты

Снеговая нагрузка действует как равномерно распределённая нагрузка на верхнюю поверхность плиты перекрытия, увеличивая её изгибающие моменты и вертикальные усилия. Значение снеговой нагрузки рассчитывается с учётом нормативных данных регионального климата, с учётом коэффициентов надёжности и формы кровли. Для горизонтальных плит нагрузка определяется по нормативному значению снегового покрова в килограммах на квадратный метр.

При расчёте учитывается плотность снега, которая варьируется от 150 до 300 кг/м³ в зависимости от влажности и температуры. Нагрузка распределяется равномерно, но при наличии снеговых заносов и местных накоплений её величина может значительно превышать среднюю. Рекомендуется проводить анализ с учётом локальных повышенных нагрузок на плиту.

Снеговая нагрузка вызывает увеличение прогибов и напряжений в плите. При проектировании необходимо проверять прочность и жёсткость конструкции с учётом максимальных снеговых нагрузок, включая временные усиления. Особое внимание уделяется зонам опирания и местам с концентрацией усилий.

В регионах с высокой снеговой нагрузкой рекомендуется предусматривать дополнительные меры защиты плиты, включая устройство противоснежных барьеров и усиление конструктивных элементов. Контроль и своевременная очистка снега с поверхности снижает риск превышения допустимых нагрузок.

Учет ветровых нагрузок при перекрытии с наружной стороны

Ветровые нагрузки на плиту перекрытия с наружной стороны возникают в результате давления и отсоса воздуха, создаваемого порывами ветра. Для расчета учитывается скорость ветра, направление и высота здания. Наибольшее влияние оказывают локальные зоны повышенного давления в местах выступов и углов здания.

Расчет ветровой нагрузки базируется на нормативных значениях давления ветра, определяемых по регионам с учетом категорий строительных территорий. Величина давления вычисляется как произведение динамического давления ветра на коэффициенты формы и сопротивления, характерные для плоской горизонтальной поверхности перекрытия.

При проектировании перекрытия необходимо учитывать направление ветра и возможные турбулентности, вызывающие перепады давления, что ведет к неравномерному распределению нагрузок. Особое внимание уделяется зонам подрыва и отсоса ветра, где давление становится отрицательным, создавая подъемные силы на плиту.

Для обеспечения безопасности и долговечности конструкции рекомендуются проверки прочности и жесткости плиты с учетом максимальных расчетных ветровых нагрузок. При этом следует использовать коэффициенты надежности, учитывающие вероятность превышения нормативных значений ветра.

В случае перекрытий с выступающими элементами или открытыми балконами необходимо дополнительно учитывать влияние местных аэродинамических эффектов, усиливающих ветровое воздействие на наружную сторону плиты.

Практическая рекомендация – использовать результаты ветровых расчетов в связке с данными о других нагрузках, например снеговых и эксплуатационных, для комплексной оценки устойчивости перекрытия.

Влияние технологических нагрузок во время монтажа и ремонта

Технологические нагрузки возникают на плиту перекрытия в процессе строительных, монтажных и ремонтных работ и существенно отличаются по характеру и интенсивности от эксплуатационных нагрузок. Они включают вес строительных конструкций, инструментов, оборудования, материалов, а также динамические воздействия, связанные с перемещением рабочих и техники.

При монтаже плиты перекрытия необходимо учитывать временные концентрации нагрузок, которые могут превышать проектные значения. Например, вес крупногабаритных элементов конструкций, размещённых в одной зоне, способен вызвать локальные напряжения, превышающие допустимые пределы. Рекомендуется равномерно распределять грузы по поверхности плиты и избегать длительного сосредоточения тяжелого оборудования в одной точке.

Во время ремонта нагрузка усложняется дополнительными воздействиями: вибрацией от электроинструмента, ударами при демонтаже, а также непредсказуемыми динамическими усилиями при перемещении рабочих. Для снижения риска повреждений плиты рекомендуется использовать вспомогательные платформы и подмости, обеспечивающие равномерное распределение нагрузки и предотвращающие прямое воздействие тяжёлых предметов.

Расчёты временных технологических нагрузок должны базироваться на фактических условиях монтажа или ремонта с учетом веса оборудования и материалов, количества персонала и динамических факторов. Значения нагрузок часто превышают нормативные эксплуатационные параметры, поэтому необходимо предусматривать дополнительный запас прочности плиты.

Особое внимание следует уделять монтажу на многоэтажных объектах, где нагрузки с верхних уровней передаются через несущие конструкции на плиты ниже. Неравномерное распределение технологических нагрузок может вызвать локальные деформации и трещины, что снижает долговечность перекрытия.

Важным аспектом является контроль состояния плиты в процессе работ. Рекомендуется проводить визуальный осмотр и измерение деформаций, особенно в местах сосредоточенных нагрузок. При выявлении отклонений следует оперативно корректировать технологический процесс и распределение нагрузок.

Итоговые рекомендации для минимизации негативного влияния технологических нагрузок:

Особенности учета температурных деформаций и нагрузок

Температурные деформации плиты перекрытия возникают вследствие изменения температуры окружающей среды и внутренних элементов конструкции. При нагреве материал расширяется, при охлаждении – сжимается. Игнорирование этих процессов приводит к появлению трещин, деформаций и снижению прочности.

Основные факторы, влияющие на температурные нагрузки:

• Амплитуда суточных и сезонных колебаний температуры;
• Разница температур между верхней и нижней поверхностями плиты;
• Особенности теплоизоляции и вентиляции помещения;
• Материал плиты и его коэффициент температурного расширения.

Учет температурных деформаций требует определения температурного перепада ΔT, который учитывается в расчетах деформаций по формуле:

ΔL = α × L × ΔT,

где α – коэффициент линейного температурного расширения материала, L – длина плиты.

Рекомендации по проектированию с учетом температурных нагрузок:

1. Обеспечить наличие деформационных швов, позволяющих компенсировать расширение и сжатие без повреждений конструкции;
2. Использовать арматуру, снижающую внутренние напряжения от температурных деформаций;
3. Применять теплоизоляционные материалы для уменьшения температурных перепадов;
4. Проводить расчет температурных напряжений в соответствии с нормативными документами (СП 63.13330, СНиП и др.);
5. В случае больших пролетов предусматривать температурные зазоры и компенсаторы;
6. Контролировать качество бетонирования и выдерживать рекомендованные сроки для минимизации внутреннего температурного градиента;
7. При эксплуатации учитывать возможные температурные воздействия, включая неравномерный нагрев от солнечных лучей или искусственного отопления.

Пренебрежение температурными нагрузками приводит к развитию усталостных трещин, искривлению плиты и ухудшению эксплуатационных характеристик перекрытия.

Вопрос-ответ:

Какие типы нагрузок чаще всего воздействуют на плиту перекрытия в жилых зданиях?

В жилых зданиях основные нагрузки на плиту перекрытия делятся на постоянные и временные. Постоянные включают вес самой плиты, покрытий, перегородок и инженерных систем. Временные возникают от мебели, людей, оборудования, а также от эксплуатационных факторов, например, уборки или кратковременных перемещений по плите. Кроме того, на плиту воздействуют климатические нагрузки, такие как температура и влажность, влияющие на деформации и внутренние напряжения.

Как учитывать влияние температурных изменений на плиту перекрытия при проектировании?

Температурные колебания приводят к расширению и сжатию материала плиты, что вызывает внутренние деформации. При проектировании учитывают разницу температур между верхней и нижней поверхностями, а также температурные перепады внутри помещения и снаружи. Для этого рассчитывают температурные напряжения и выбирают материалы и конструкции с учетом их коэффициентов теплового расширения. Кроме того, иногда предусматривают деформационные швы или компенсаторы, чтобы снизить риск трещин и повреждений.

Почему важно учитывать сосредоточенные нагрузки и как правильно их распределять?

Сосредоточенные нагрузки создают локальное высокое давление на плиту, что может привести к появлению трещин или деформаций в местах приложения силы. Такие нагрузки возникают, например, от опор мебели, тяжелого оборудования или колонн. Для равномерного распределения нагрузок рекомендуется использовать специальные площадки, усиление зоны опоры или конструктивные элементы, которые перераспределяют давление. Это позволяет повысить надежность и долговечность плиты.

Какие особенности учитываются при воздействии снеговой нагрузки на плиту перекрытия?

Снеговая нагрузка оказывает давление на верхнюю поверхность плиты, что увеличивает изгибающие моменты и вызывает дополнительные напряжения. При проектировании учитывают максимально возможную массу снега в регионе, а также его неравномерное распределение, например, скопления у углов или на участках с изменением высоты крыши. Важно правильно определить расчетную нагрузку, чтобы избежать прогибов и деформаций, способных повредить конструкцию.

Как временные нагрузки от эксплуатации влияют на срок службы плиты перекрытия?

Временные нагрузки от эксплуатации, такие как передвижение людей, размещение мебели и оборудования, создают циклические и переменные воздействия на плиту. Повторяющиеся нагрузки могут вызывать усталостные повреждения материала, появление микротрещин и снижение прочности. Для увеличения срока службы учитывают нормативные значения временных нагрузок и применяют материалы с хорошей сопротивляемостью усталости, а также контроль состояния конструкции во время эксплуатации.

Какие основные типы нагрузок влияют на плиту перекрытия в жилом здании?

На плиту перекрытия воздействуют разные виды нагрузок, среди которых выделяют постоянные и временные. Постоянные нагрузки включают собственный вес плиты, массу отделочных материалов, а также вес инженерных коммуникаций. Временные нагрузки связаны с эксплуатацией помещения: мебель, бытовая техника, перемещение людей. Кроме того, плита может испытывать кратковременные динамические воздействия, например, от ударов или вибраций. Учет всех этих нагрузок необходим для правильного расчёта прочности и долговечности конструкции.

Как учитываются температурные деформации при проектировании плит перекрытия?

Температурные изменения вызывают расширение или сжатие материала плиты, что приводит к возникновению дополнительных напряжений. В проектной документации учитывают температурные деформации, выделяя допустимые пределы изменений размеров. Для компенсации таких деформаций часто предусматривают деформационные швы или специальные армирующие элементы. Это позволяет снизить риск появления трещин и деформаций, обеспечивая долговечность и эксплуатационную надежность перекрытия.
