Какие обозначения на схемах поясняют обязательно

Понимание основных условных обозначений на электрических и электронных схемах – ключ к успешной работе с техникой и электроникой. Каждый элемент схемы представлен уникальным символом, который несет точную информацию о его функции и характеристиках.

Диоды отмечены стрелкой и чертой, указывающей направление тока от анода к катоду. Знание этого важно при монтаже и диагностике цепей с выпрямителями или светодиодами. Транзисторы разделяются на NPN и PNP с разными схемами подключения, что критично при проектировании усилителей и переключателей.

Обозначения контактов питания, земли и общих точек должны быть четко интерпретированы для правильного подключения и предотвращения ошибок. Знакомство с такими символами минимизирует риск повреждений и ускоряет понимание сложных технических решений.

Обозначения резисторов и их виды на схемах

Резисторы на схемах обозначаются латинской буквой R с порядковым номером (например, R1, R2). Это универсальный стандарт, применяемый в большинстве технической документации.

Существуют несколько основных типов обозначений резисторов в зависимости от их конструкции и параметров. Шунтовые резисторы с малым сопротивлением могут иметь дополнительную маркировку, например, Rsh или R с указанием тока.

В схемах часто встречаются: постоянные резисторы, обозначаемые просто R с указанием сопротивления в Ом (Ом, кОм, МОм). Для точных резисторов с допуском 0,1% или ниже иногда добавляют примечания к допуску и мощности.

Переменные резисторы обозначаются как VR или RV, где V – variable (переменный). Встречаются также подтипы: подстроечные (VR/Pot) и многооборотные потенциометры (VR/Multi-turn).

Стерео- и многоканальные резисторы имеют обозначения типа R1a, R1b или R1-1, R1-2 для указания каждого канала внутри общего корпуса.

Для терморезисторов (NTC, PTC) применяется стандарт R с добавлением индекса типа: RNTC или RPTC. В схемах могут быть указаны рабочие температуры и сопротивление при 25°C.

Важно указывать мощность рассеиваемую резистором, особенно для силовых цепей: 0,125Вт, 0,25Вт, 0,5Вт и выше. Иногда рядом с обозначением пишут номинал мощности для контроля нагрева.

Для поверхностных монтажных резисторов (SMD) используют аналогичное обозначение R с номерами. Размер корпуса указывается отдельно, например, 0603, 0805, что важно при подборе компонентов.

Резисторы с нестандартными характеристиками, такими как варисторы или балластные резисторы, имеют специальные обозначения, но базовый префикс R сохраняется с дополнительной спецификацией.

Резюме: знание буквенного обозначения, номинала, типа резистора и мощности – ключ к правильной идентификации на схемах и успешной сборке или ремонту электронных устройств.

Символы конденсаторов и их параметры в схемах

Основной символ конденсатора – две параллельные линии, одна из которых может быть изогнута для обозначения полярного электролитического конденсатора. Неполярные керамические и пленочные конденсаторы обозначаются двумя прямыми линиями одинаковой длины.

В схемах часто встречается символ с дополнительной стрелкой, указывающей на регулируемый конденсатор. Это обозначение переменного конденсатора, который можно настроить вручную или автоматически.

Значение ёмкости указывается рядом с символом в пикофарадах (пФ), наносефарадах (нФ) или микрофарадах (мкФ). Для точности используйте обозначения с точной цифрой и единицей измерения, например, «10 мкФ».

Рабочее напряжение конденсатора в схеме не всегда указывается, но при проектировании его обязательно учитывать. Для электролитов характерно рабочее напряжение от 6,3 В до 450 В и выше, для керамических – до нескольких сотен вольт.

Температурный коэффициент и допуск ёмкости важны для высокоточных схем, но редко отмечаются на базовых схемах. В технической документации могут указываться параметры типа «±10%».

Для высокочастотных цепей применяются специализированные символы с обозначениями низкоэквивалентной последовательной ёмкости и ESR (эквивалентного последовательного сопротивления), что влияет на качество сигнала.

При чтении схем учитывайте, что конденсаторы могут иметь дополнительные характеристики – например, стабилитроны с конденсаторным эффектом или танталовые элементы с особенностями полярности.

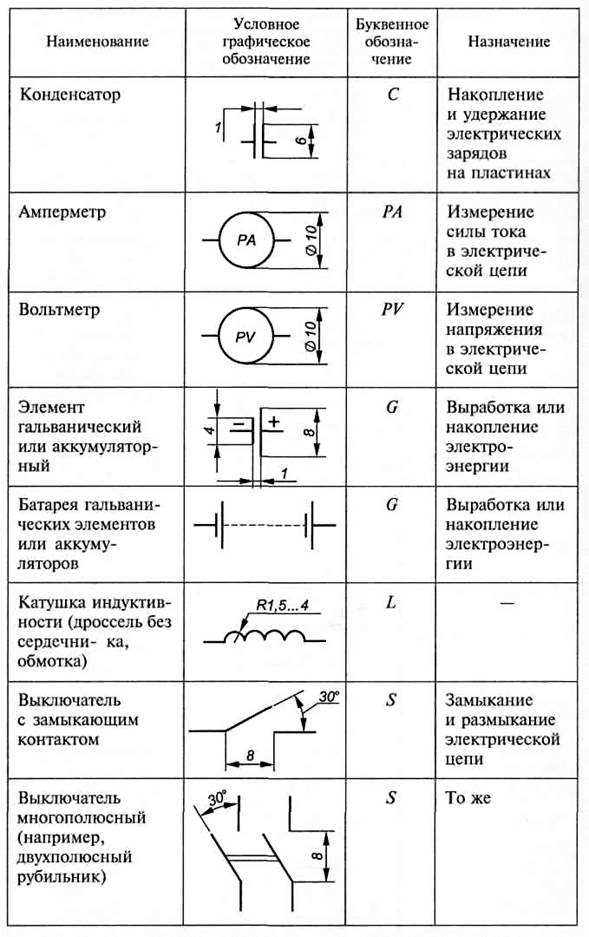

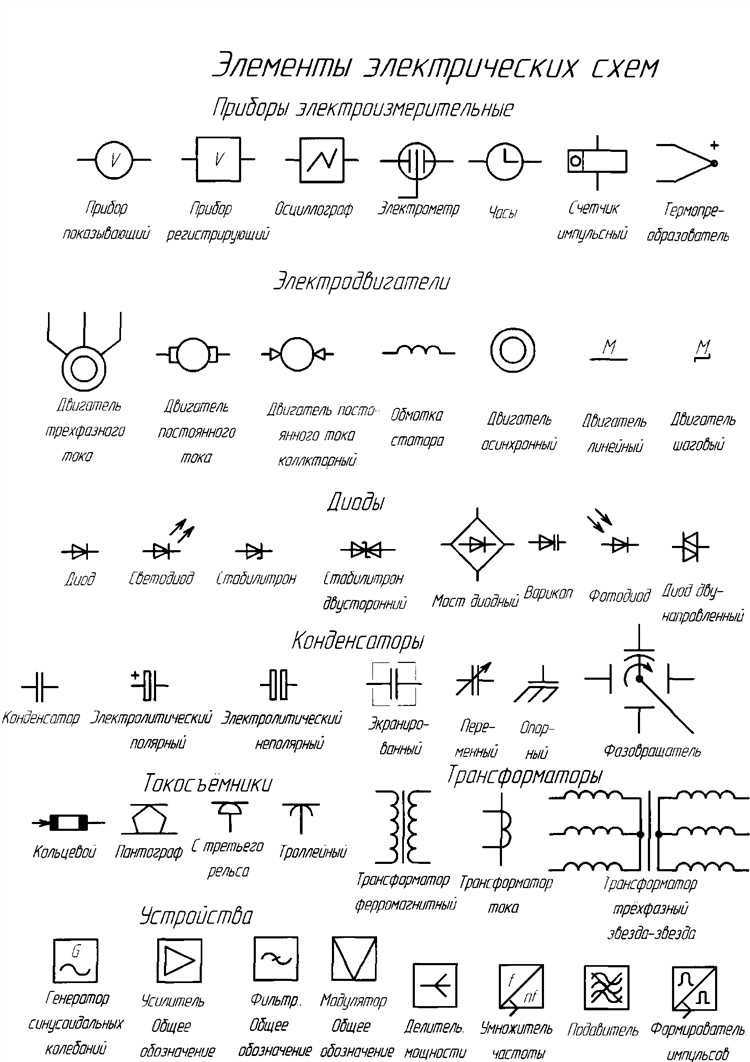

Обозначения диодов и типы диодов на схемах

Диод на схемах обозначается треугольником, указывающим направление перехода от анода к катоду, и чертой, обозначающей катод. Основное обозначение – стрелка, направленная к линии катода.

Типы диодов различаются по конструкции и назначению, что отражается в стандартизированных символах:

• Обычный выпрямительный диод – стандартный символ с треугольником и линией.
• Светодиод (LED) – тот же символ с дополнительными стрелками, исходящими наружу, показывающими световое излучение.
• Зенеровский диод – аналогичный стандартному с изломанной линией катода, отражающей обратный пробой.
• Шоттки диод – стандартный символ с добавлением буквы S или более короткой линии катода, обозначающей низкое падение напряжения.
• Стабилитрон – символ похож на Зенеровский, используется для стабилизации напряжения, иногда с пометкой ZD.
• Фото-диод – стандартный символ с двумя стрелками, направленными внутрь, показывающими светопоглощение.
• Варикап (варикапный диод) – стандартный символ с изменённой линией катода, обозначающий варикап, варьирующий ёмкость.

При чтении схем важно учитывать:

1. Направление диода – стрелка всегда указывает от анода к катоду.
2. Особенности символа показывают специфику диода и его рабочий режим.
3. Маркировка рядом с символом (например, D1, VD1) помогает идентифицировать тип и параметры в документации.
4. На некоторых схемах дополнительно указывают максимальное напряжение и ток, особенно для Зенеровских диодов и стабилитронов.

Знание обозначений позволяет быстро понять функцию диода в цепи: выпрямление, стабилизацию, световое излучение или управление ёмкостью.

Маркировка транзисторов и их ключевые параметры

Маркировка транзисторов отражает их тип, материал, структуру и параметры, что позволяет быстро определить область применения без дополнительных справочников.

Основные элементы маркировки транзисторов:

• Первая буква – полупроводниковый материал: «К» – кремний, «Г» – германий.
• Вторая буква – тип транзистора: «Т» – биполярный (БТ), «П» – полевой (ПТ), «М» – микросхема с транзисторами.
• Цифры – модель и серия, указывают конкретный тип и технические характеристики.
• Дополнительные символы – обозначают корпус, максимальные параметры и специальные исполнения.

Пример: КТ315 – кремниевый биполярный транзистор, часто используемый в усилителях низкой мощности.

Ключевые параметры транзисторов, обязательные к проверке при выборе:

1. U_{КЭ макс} – максимальное напряжение коллектор-эмиттер.
2. I_{К макс} – максимальный ток коллектора.
3. h_FE – коэффициент усиления по току при заданных условиях.
4. f_T – граничная частота, определяющая рабочий диапазон частот.
5. Тип корпуса – влияет на теплоотвод и монтажные характеристики.

Для полевых транзисторов важны параметры:

• U_GS(th) – пороговое напряжение затвора.
• R_DS(on) – сопротивление канала в открытом состоянии.
• I_{D max} – максимальный ток стока.

При проектировании схем учитывайте запас по напряжению и току не менее 20% от рабочих значений. Обращайте внимание на полярность и тип управления для правильного включения транзистора.

Изучение маркировки и параметров сокращает время подбора компонентов и повышает надежность схемы.

Символы катушек индуктивности и трансформаторов

Катушка индуктивности на схемах изображается в виде серии витков или зигзагообразной линии. Основные виды символов:

1. Простой индуктор – несколько полукруглых петель, обозначающих витки. Важно отличать полярные и неполярные катушки, так как для полярных указывается направление намотки стрелками или точками (dot notation).

2. Катушки с сердечником обозначаются с добавлением двух параллельных линий рядом с витками, что символизирует магнитопровод из ферромагнитного материала. Это влияет на индуктивность и характеристики катушки.

Трансформатор изображается двумя катушками, соединёнными линиями, показывающими магнитную связь. Основные элементы символа:

– Первичная и вторичная обмотки представлены параллельными цепочками витков;

– Линии между обмотками – магнитный сердечник или воздушный зазор;

– Точки (dot notation) указывают полярность обмоток, что важно для правильного подключения и фазировки;

При чтении схем учитывайте, что неверное понимание точек полярности ведет к ошибкам в фазировке сигналов и может вызвать сбои в работе цепи.

Для точного анализа важно различать индуктивности с фиксированной и регулируемой индуктивностью, где регулируемые катушки обозначаются стрелкой через символ витков.

Распознавание и правильное чтение символов катушек и трансформаторов повышает точность при проектировании и ремонте электронных устройств.

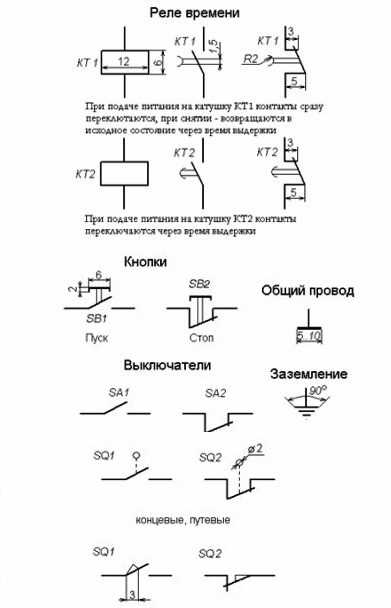

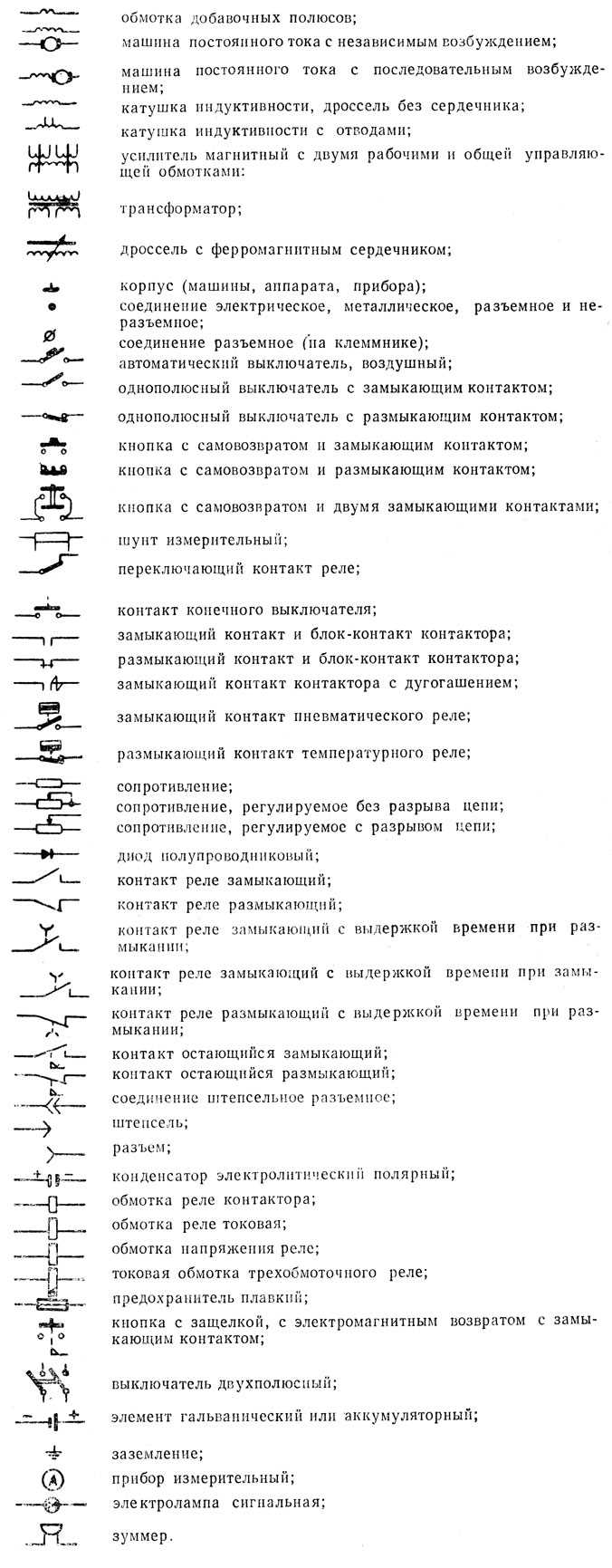

Обозначения переключателей и кнопок на электрических схемах

Переключатели на схемах обозначаются прямоугольниками или квадратами с линиями, указывающими количество положений и контактных групп. Однополюсный однопозиционный переключатель имеет символ с одной линией, пересекающей рамку. Многопозиционные переключатели изображаются с несколькими выходами, отходящими от общего входа.

Однополюсные переключатели обозначаются как SA с индексом (например, SA1). Контакты показаны в разомкнутом (открытом) или замкнутом состоянии, что указывает на исходное положение переключателя.

Двухпозиционные переключатели изображаются с двумя линиями, соединяющими разные контакты, что отражает переключение между двумя цепями. Для многопозиционных символы содержат несколько контактов, сгруппированных вокруг общего.

Кнопки на схемах обозначаются условно как SB с индексом (например, SB2). Различают кнопки с замыкающими и размыкающими контактами, что отмечается символами: линия с точкой для замыкающего контакта и линия с разрывом – для размыкающего.

В схемах часто применяются кнопки с фиксацией и без фиксации. Кнопка с фиксацией обозначается дополнительной горизонтальной линией, показывающей фиксирующее положение, без фиксации – без такой линии.

Важно учитывать количество контактов кнопки: одноконтактная кнопка имеет один контакт для включения/выключения цепи, многоконтактная – несколько параллельных или последовательных цепей. В схеме это отражается количеством линий в символе.

При чтении схем следует обращать внимание на индексы контактов и их состояние в исходном положении, чтобы корректно понимать логику работы переключателя или кнопки. Это критично для настройки и диагностики электрооборудования.

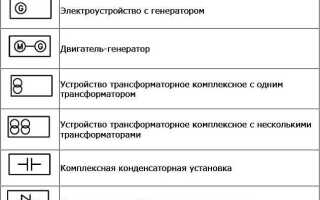

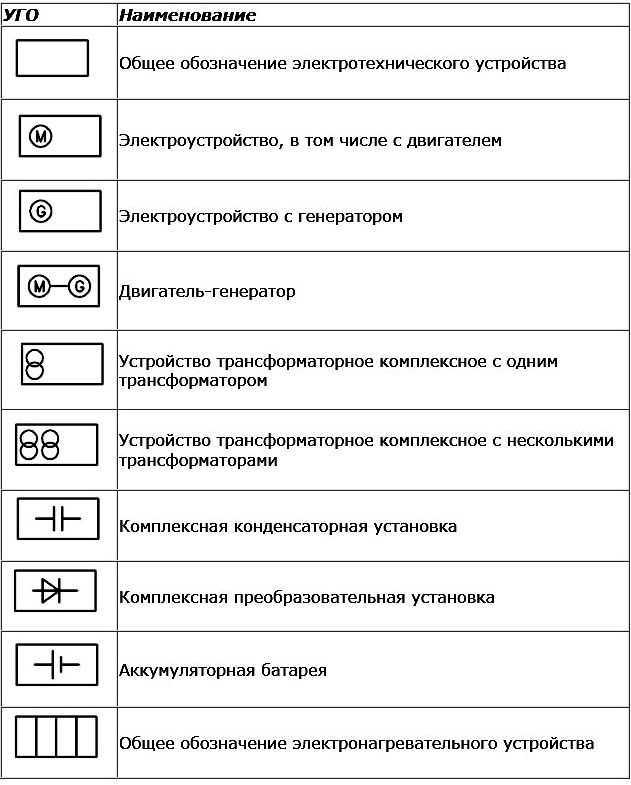

Маркировка источников питания и заземления

Источники питания на схемах обозначаются стандартными символами в зависимости от типа и полярности. Постоянный ток (DC) обозначается знаком «+» для положительной клеммы и «−» для отрицательной. Источник напряжения часто изображают как круг с плюсом и минусом внутри или рядом.

Переменный ток (AC) маркируется волнообразным знаком (~). Линейное напряжение сети обозначается символом волны с числом напряжения и частоты (например, 220В~50Гц). Для батарей используют цепочку из нескольких коротких и длинных линий, где длинная линия соответствует плюсу.

Общий или нулевой провод питания на схемах часто обозначают как «GND» (ground) или символом заземления – горизонтальная линия с тремя уменьшающимися по длине линиями под ней. Это указывает на общий потенциал схемы.

Защитное заземление (PE) выделяется символом из трех горизонтальных линий, расходящихся вниз, и отличается от рабочего заземления. Его назначение – предотвращение поражения электрическим током и защита оборудования.

На силовых и импульсных источниках питания маркировка включает обозначения входного напряжения, выходного напряжения и полярности, что предотвращает ошибки при монтаже. Рекомендуется всегда сверять маркировку с технической документацией, чтобы избежать путаницы между GND, PE и N (нейтраль).

Для цифровых схем важны обозначения питания логических элементов: VCC, VDD – положительные источники, VSS, GND – отрицательные или общий потенциал. Правильное понимание этих обозначений гарантирует корректное подключение и работу устройства.

Обозначения соединений проводов и контактов на схемах

На электрических схемах соединения проводов обозначаются точками или пересечениями линий. Если две линии пересекаются без точки – провода не соединены, а просто проходят друг над другом. Точка на месте пересечения указывает на электрическое соединение.

Для обозначения скруток или соединений нескольких проводов используется графический символ в виде заполненного круга или точки на пересечении линий. Если соединение многоконтактное, иногда рядом указывают количество проводов.

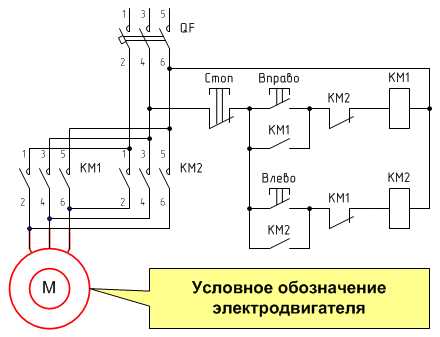

Контакты элементов обозначаются номерами или буквенными индексами, которые всегда приводятся рядом с символом компонента. Часто применяются обозначения типа К1.1, где К1 – реле, а цифра после точки – конкретный контакт.

Для обозначения клеммных колодок используется прямоугольник с номерами контактов внутри или сбоку. Важна нумерация, которая должна совпадать с фактической маркировкой на устройстве.

Разъемы на схемах обозначают прямоугольниками или овальными фигурами с номерами контактов, которые соответствуют пинам разъема. Иногда рядом указывается тип разъема и его обозначение согласно стандарту.

Разделение цепей или отсутствие соединения проводов обозначают пересечением линий без точки, а перемычки на платах – короткой перемычкой или линией с надписью «JP».

При большом количестве проводов или соединений применяются маркеры или ссылки, указывающие на продолжение цепи на другом листе схемы. Они содержат обозначения типа X1, X2 и номера контактов.

Вопрос-ответ:

Что означают основные графические символы на электрических схемах?

На электрических схемах используются условные обозначения для различных элементов: резисторы обозначаются прямоугольниками или зигзагами, конденсаторы — двумя параллельными линиями, трансформаторы — двумя катушками, а диоды — стрелкой и чертой. Эти символы помогают быстро понять структуру и взаимосвязи компонентов в цепи без необходимости видеть сами детали.

Как отличить постоянный и переменный ток по схемам?

Для постоянного тока на схемах часто используется символ с прямой линией и пунктиром под ней, а переменный ток обозначается волнообразной линией. Эти знаки помогают понять, с каким типом электричества работает устройство, что важно для правильного подключения и эксплуатации.

Почему важно уметь читать обозначения на схемах, если устройство уже собрано?

Знание условных обозначений позволяет быстрее находить неисправности и проводить ремонт. Даже когда устройство собранное, схема помогает понять, какие детали связаны друг с другом и как проходит ток. Это облегчает диагностику и позволяет избежать ошибок при замене компонентов.

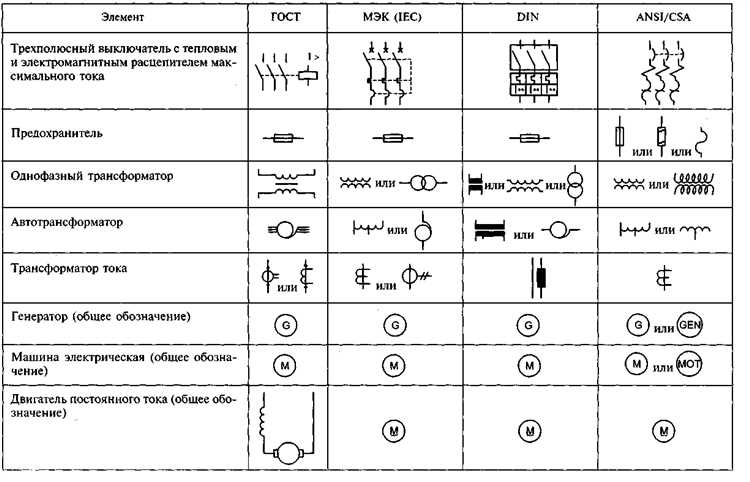

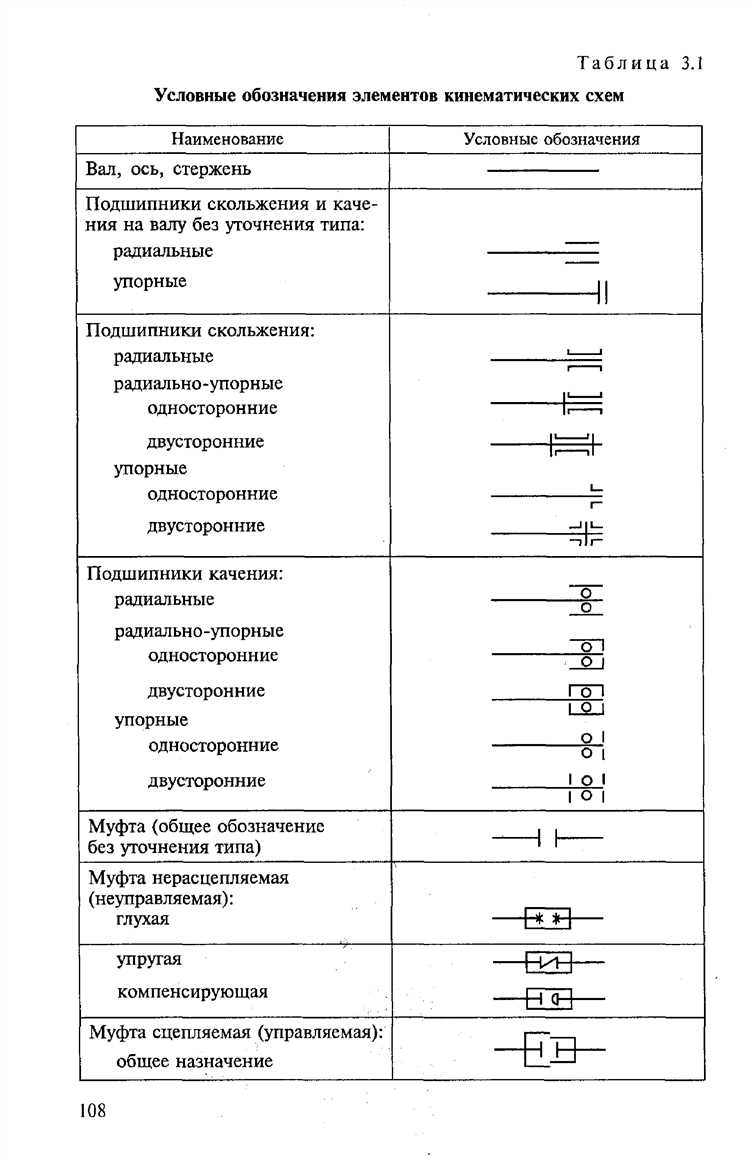

Где можно найти стандартизированные обозначения для схем, чтобы не запутаться?

Существуют официальные документы и стандарты, такие как ГОСТ и международные стандарты IEC, где подробно описаны все обозначения. Эти источники доступны в специализированной литературе и онлайн, что помогает точно понимать и использовать символы на схемах без двусмысленностей.
