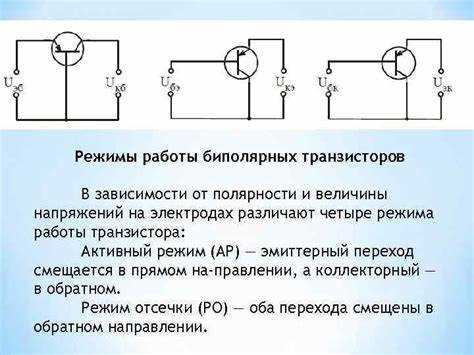

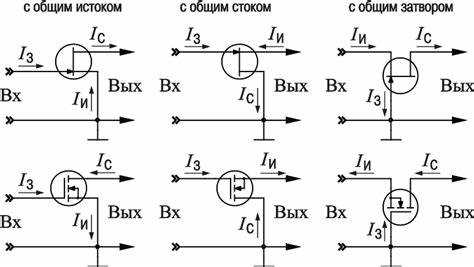

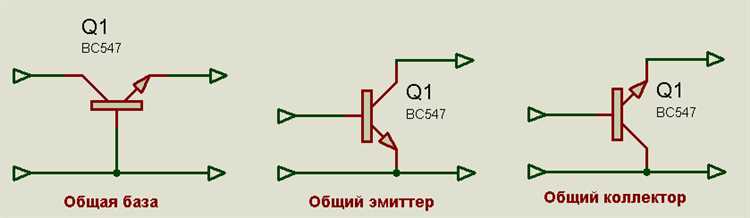

Биполярный транзистор может функционировать в четырёх основных режимах: активном, насыщения, отсечки и инверсном активном. Каждый из них определяется соотношением напряжений на p-n переходах и существенно влияет на характеристики прибора в электронной схеме. Например, активный режим используется для усиления, когда эмиттерный переход смещён в прямом направлении, а коллекторный – в обратном. Это позволяет транзистору поддерживать линейную зависимость между токами коллектора и базы.
В режиме насыщения оба p-n перехода смещены в прямом направлении. В этом состоянии транзистор работает как закрытый ключ с минимальным сопротивлением между коллектором и эмиттером. Практически это означает, что напряжение между коллектором и эмиттером может опускаться до значений порядка 0.1–0.3 В. Важно учитывать, что при насыщении переход коллектор-база утрачивает способность управлять током, что снижает быстродействие схемы.
Режим отсечки характеризуется обратным смещением обоих переходов. В этом случае транзистор блокирует прохождение тока, и коллекторный ток стремится к нулю. Этот режим применим в логических схемах как состояние «выключено». При проектировании важно контролировать напряжение базы, не допуская его превышения уровня, при котором возможен переход к активному режиму.
Инверсный активный режим – менее распространённый, но технически значимый. Здесь коллекторный переход смещён в прямом направлении, а эмиттерный – в обратном. При этом функции эмиттера и коллектора меняются местами, что снижает коэффициент усиления в десятки раз. Использование этого режима оправдано в специализированных схемах, например, в системах диагностики или при анализе обратной проводимости транзистора.
Как определить активный режим по напряжениям на p-n переходах

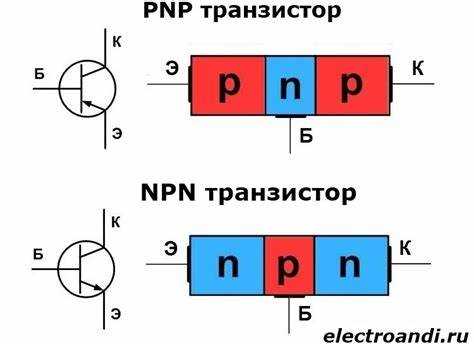

Для работы биполярного транзистора в активном режиме необходимо выполнение двух ключевых условий, связанных с состоянием p-n переходов:
- Эмиттерный переход должен быть смещён в прямом направлении.
- Коллекторный переход должен быть смещён в обратном направлении.
На практике это означает следующее:
- Напряжение между базой и эмиттером (UБЭ) должно быть положительным для n-p-n транзистора и отрицательным – для p-n-p. Типичные значения: 0,6–0,7 В для кремниевых и 0,2–0,3 В для германиевых транзисторов.
- Напряжение между коллектором и базой (UКБ) должно быть отрицательным для n-p-n и положительным – для p-n-p. Это обеспечивает обратное смещение коллекторного перехода.
Если рассматривать n-p-n транзистор, то для активного режима должно соблюдаться неравенство:
- UКЭ > UБЭ
Это гарантирует, что коллектор по потенциалу выше эмиттера, а база – между ними. При проверке важно использовать мультиметр в режиме измерения напряжения, отслеживая следующие значения:
- UБЭ ≈ 0,6–0,7 В
- UКБ < 0 В

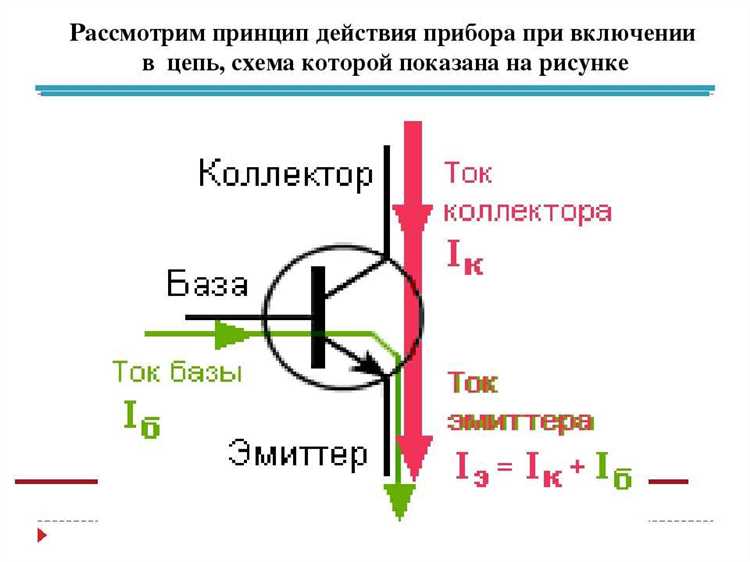

При соблюдении этих условий транзистор находится в активном режиме, позволяя управлять током коллектора через ток базы с усилением.
Чем отличается насыщение от активного режима в цепи с нагрузкой
В активном режиме биполярного транзистора коллекторный переход смещён в обратном направлении, а эмиттерный – в прямом. Это обеспечивает линейную зависимость тока коллектора от тока базы при заданной β. Напряжение между коллектором и эмиттером (UCE) обычно превышает 0,4–0,6 В для кремниевых транзисторов. При этом транзистор функционирует как усилительный элемент, а не как ключ.
В режиме насыщения оба перехода – эмиттерный и коллекторный – находятся в состоянии прямой проводимости. Напряжение UCE становится минимальным – обычно менее 0,3 В. Ток коллектора уже не определяется только током базы и коэффициентом усиления, так как коллекторный ток ограничен внешней нагрузкой. При этом дальнейшее увеличение тока базы практически не увеличивает ток коллектора.
Ключевое отличие заключается в управлении током: в активном режиме оно поддаётся точному контролю через ток базы, в то время как в режиме насыщения управление теряет эффективность. Для схем с нагрузкой это означает, что активный режим используется в усилителях, где важна пропорциональность сигналов, а насыщение – в ключевых схемах, где важна минимизация потерь на насыщении.
При проектировании цепей с нагрузкой важно учитывать, что в насыщении транзистор пропускает максимальный ток при минимальном падении напряжения, но скорость выхода из этого состояния (время восстановления) выше, чем из активного режима. Поэтому для высокочастотных переключающих схем предпочтительно избегать глубокого насыщения, ограничивая ток базы с помощью резисторов или шунтов.
Использование режима отсечки при построении логических схем
Режим отсечки биполярного транзистора (БТ) применяется в цифровых схемах как основа для реализации логических уровней. В этом режиме ток коллектора отсутствует, транзистор заперт, что соответствует логическому «0».
При построении логических вентилей на дискретных БТ режим отсечки используется для четкой границы между состояниями. Основной критерий – обеспечение отрицательного или нулевого напряжения база-эмиттер, обычно менее 0,4 В. Это достигается использованием резистивных делителей, подтягивающих резисторов и активного смещения.
- В схемах И-НЕ на транзисторах режим отсечки реализуется при отсутствии тока базы, что позволяет быстро переходить в низкое логическое состояние.
- В транзисторно-транзисторной логике (TTL) отсечка используется на входных каскадах для ограничения токов при низком уровне входного сигнала.
- В схемах с открытым коллектором режим отсечки необходим для предотвращения протекания тока в высокоимпедансном состоянии выхода.
Для гарантированной отсечки транзистора необходимо обеспечить отрицательное смещение на базе относительно эмиттера. В схемах с питанием +5 В используют подтягивающие резисторы от коллектора к источнику питания номиналом 1–10 кОм, чтобы обеспечить высокий уровень при отсечке.
Особое внимание следует уделять скорости переключения. Избегание «подвисания» на границе насыщения и отсечки достигается подбором минимально допустимого базового тока. Применение ограничительных диодов между базой и эмиттером позволяет избежать ложного срабатывания от наводок.
Режим отсечки критичен для статической устойчивости логических схем: транзистор в отсечке имеет высокое сопротивление между коллектором и эмиттером, предотвращая утечки и паразитные токи. Это особенно важно в многоуровневых логических элементах и при параллельной работе выходов.
Переход в инверсный режим: условия и последствия для усиления
Инверсный режим работы биполярного транзистора наступает при прямом смещении перехода коллектор-база и обратном смещении эмиттер-база. Это означает, что напряжение коллектор-база становится положительным, а эмиттер-база – отрицательным (для n-p-n структуры). Ток начинает течь от коллектора к эмиттеру, а роли эмиттера и коллектора фактически меняются местами.
Основное условие перехода – превышение напряжения база-коллектор над напряжением база-эмиттер, то есть VBC > 0 и VBE < 0. На практике это может возникать при неправильной полярности питания или в момент перегрузки по входному сигналу.
Коэффициент усиления по току в инверсном режиме резко снижается. Если в прямом активном режиме коэффициент β может достигать 100 и более, то в инверсном он падает до 1–10. Это связано с асимметричной конструкцией транзистора: эмиттер легирован значительно сильнее, чем коллектор, и не предназначен для эффективного сбора неосновных носителей тока.
Работа транзистора в инверсном режиме приводит к деградации параметров усиления и может вызывать нестабильность схемы. Возникают дополнительные шумы, искажения и увеличивается время переключения. В импульсных схемах задержки могут достигать десятков наносекунд, особенно при резком выходе из насыщения в инверсный режим.
Для предотвращения нештатного перехода в инверсный режим необходимо строго контролировать напряжение на коллекторе, особенно в ключевых схемах. Рекомендуется обеспечивать запас по напряжению VCE не менее 0,3–0,5 В от потенциального перехода в инверсный режим, особенно при резких изменениях входного сигнала.
Как влияет выбор режима на тепловую стабильность транзистора
Тепловая стабильность биполярного транзистора напрямую зависит от режима его работы. Наиболее уязвим к тепловому разбегу активный режим, при котором малейшее увеличение температуры приводит к росту тока коллектора IК за счёт увеличения тока базы IБ и усиления коэффициента h21э. Это создаёт положительную обратную связь, которая способна вызвать тепловой пробой.
В насыщенном режиме транзистор менее чувствителен к температурным изменениям. Здесь напряжение коллектор-эмиттер UКЭ низкое, и рассеивание мощности ограничено, что снижает риск перегрева. Однако длительное пребывание в насыщении увеличивает время переключения и приводит к локальному нагреву за счёт остаточного тока, особенно при высоких частотах.
В отсечке (режим закрытого транзистора) ток коллектора стремится к нулю, и тепловая нагрузка минимальна. Такой режим обеспечивает максимальную тепловую стабильность, но не применим для линейного усиления.
Оптимизация тепловой стабильности достигается использованием термостабилизирующих схем: например, включение резистора в эмиттер ограничивает рост IК при нагреве, за счёт обратной связи по напряжению. Также важно выбирать режим работы при котором Pрасч = UКЭ × IК не приближается к максимальному значению, указанному в документации.
Рекомендуется избегать работы транзистора в переходной области между активным и насыщенным режимами – здесь тепловая стабильность особенно критична из-за неопределённости параметров и неустойчивости теплового режима.
Диагностика неисправностей по типичным режимам работы транзистора
Для определения неисправностей биполярного транзистора необходимо анализировать параметры, характерные для его рабочих режимов: режим отсечки, активный режим и режим насыщения.
В режиме отсечки ток коллектора практически отсутствует, при этом напряжение между коллектором и эмиттером близко к напряжению питания. Если ток коллектора превышает ожидаемое значение, вероятна утечка через переходы или пробой изоляции. Для диагностики измеряют ток базы и напряжение на переходах базы-эмиттера и базы-коллектора с помощью мультиметра в режиме диодной прозвонки.
Активный режим характеризуется прямым смещением перехода база-эмиттер и обратным смещением перехода база-коллектор. Типичные значения напряжения база-эмиттер находятся в диапазоне 0,6–0,7 В для кремниевых транзисторов. Если это напряжение значительно ниже, возможно повреждение перехода или загрязнение контактов. Слишком высокое напряжение указывает на деградацию структуры или тепловые повреждения.
Режим насыщения проявляется при подаче на базу достаточного тока для максимального открытия транзистора, напряжение коллектор-эмиттер при этом снижается до 0,1–0,3 В. Если напряжение насыщения существенно превышает указанные значения, это свидетельствует о частичном повреждении переходов или снижении усиления по току (hFE). В таком случае рекомендуется измерить коэффициент передачи тока базы для оценки степени деградации.
Важным показателем является обратная проводимость перехода база-коллектор. Значительное увеличение обратного тока указывает на нарушение герметичности структуры или межкристаллические дефекты.
Рекомендуется дополнительно проверять температурный режим транзистора, поскольку перегрев ускоряет деградацию и изменяет рабочие параметры. Для этого измеряют температуру корпуса при стандартной нагрузке, сравнивая с паспортными значениями.
Выявление неисправности требует комплексного подхода: последовательного измерения токов и напряжений в каждом режиме с последующим сопоставлением с эталонными характеристиками, что позволяет точно локализовать тип дефекта и принять меры по ремонту или замене.
Вопрос-ответ:
Какие существуют основные режимы работы биполярных транзисторов и как они отличаются друг от друга?
Биполярные транзисторы работают в нескольких режимах, среди которых наиболее распространены режимы насыщения, активный режим и режим отсечки. В режиме насыщения оба перехода (эмиттерный и коллекторный) открыты, что обеспечивает максимальный ток через транзистор, но напряжение между коллектором и эмиттером при этом минимально. Активный режим характеризуется открытым эмиттерным переходом и закрытым коллекторным, что позволяет транзистору усиливать сигнал. Режим отсечки – это состояние, когда оба перехода закрыты, и ток через транзистор практически отсутствует. Каждый из этих режимов используется для разных целей в схемах, например, усиление или переключение.
Почему в активном режиме биполярный транзистор может работать как усилитель сигнала?

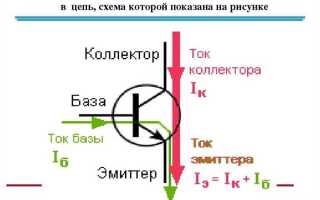

В активном режиме эмиттерный переход биполярного транзистора находится в прямом смещении, а коллекторный – в обратном. Такое состояние позволяет небольшому току базы управлять значительно большим током коллектора. Это соотношение обеспечивает усиление электрического сигнала: изменяя ток базы, можно получить пропорциональное изменение тока коллектора, что и является основой работы транзистора как усилителя.
Что происходит с биполярным транзистором в режиме насыщения, и почему этот режим часто используют в ключевых схемах?
В режиме насыщения биполярный транзистор полностью открыт, что означает, что через него протекает максимальный ток, а напряжение между коллектором и эмиттером уменьшается до минимального значения. В таких условиях транзистор ведет себя как замкнутый ключ, позволяя току свободно проходить. Это свойство активно применяется в цифровых схемах и переключателях, где необходимо быстро переключать цепь между состоянием «включено» и «выключено».
Каковы признаки и последствия режима отсечки в работе биполярного транзистора?
Режим отсечки характеризуется тем, что ток базы отсутствует или очень мал, и оба перехода транзистора закрыты. В результате ток через коллектор практически отсутствует. Этот режим соответствует состоянию выключенного транзистора. В практических схемах режим отсечки используется, когда необходимо полностью прервать ток и предотвратить прохождение сигнала или тока через устройство.
Каким образом температурные изменения влияют на режимы работы биполярных транзисторов?
Температура значительно влияет на параметры биполярных транзисторов. С повышением температуры уменьшается пороговое напряжение на переходах, что приводит к увеличению тока утечки и сдвигу рабочей точки транзистора. В активном режиме это может изменить усилительные характеристики, а в режиме насыщения – повлиять на напряжение насыщения. В некоторых случаях сильный нагрев способен привести к тепловому пробою и выходу транзистора из строя. Поэтому при проектировании устройств учитывают температурные характеристики и обеспечивают соответствующее охлаждение.
Какие основные режимы работы биполярного транзистора и чем они отличаются?
Биполярный транзистор работает в нескольких режимах, которые зависят от того, как подключены его переходы. Самые распространённые — режим насыщения, активный режим и режим отсечки. В режиме насыщения оба перехода транзистора открыты, что позволяет пропускать максимальный ток, и транзистор ведёт себя почти как замкнутый ключ. В активном режиме база транзистора смещена вперёд, а коллектор — назад, что позволяет управлять током коллектора с помощью тока базы. Режим отсечки — когда оба перехода закрыты, и ток через транзистор практически отсутствует. Каждый из этих режимов используется в разных схемах в зависимости от задачи: усиление сигнала, переключение или прерывание тока.
Почему важно правильно выбирать режим работы биполярного транзистора в схемах усиления и переключения?
Выбор режима работы транзистора напрямую влияет на его поведение и характеристики в схеме. Например, в усилительных устройствах обычно применяют активный режим, поскольку он позволяет управлять током через базу и усиливать сигнал без полного открытия переходов. Если использовать режим насыщения в усилении, качество сигнала ухудшится из-за искажений. В переключающих схемах, наоборот, предпочтителен режим насыщения и отсечки — транзистор либо полностью открыт, либо закрыт, что обеспечивает быструю и чёткую работу ключа. Неправильный выбор режима может привести к повышенному нагреву, снижению эффективности и даже выходу устройства из строя.
