Солнечные элементы различаются по материалу, конструкции и технологии изготовления. Наиболее распространённые типы – монокристаллические, поликристаллические и тонкоплёночные. Каждый из них отличается коэффициентом полезного действия, сроком службы, устойчивостью к внешним воздействиям и стоимостью производства.
Монокристаллические элементы имеют КПД в диапазоне 18–22 %. Они изготавливаются из цельного кристалла кремния, что обеспечивает высокую плотность заряда и стабильность параметров на протяжении более 25 лет. Такие панели требуют прямого солнечного света и чувствительны к затенению. Рекомендуются для ограниченных по площади установок, где важна максимальная отдача на квадратный метр.
Поликристаллические элементы обладают КПД 15–18 %. Их производят из отлитых слитков кремния с множеством кристаллических решёток. Они дешевле в изготовлении и устойчивее к температурным перепадам, но занимают больше места при той же выработке энергии. Подходят для установки на больших крышах и в промышленных системах.
Тонкоплёночные элементы имеют КПД 10–13 %. Они создаются путём нанесения фоточувствительных слоёв на гибкие или жёсткие подложки. Эти элементы легче, лучше работают при рассеянном свете и могут использоваться на неровных поверхностях. Однако их срок службы обычно короче, а деградация происходит быстрее по сравнению с кристаллическими аналогами. Рекомендуются для портативных и нестандартных решений.
Выбор типа солнечного элемента зависит от условий эксплуатации, доступной площади, бюджета и требований к сроку службы. При проектировании системы важно учитывать не только начальные параметры, но и поведение панели при нагреве, частичном затенении и длительной эксплуатации.
Отличия монокристаллических и поликристаллических солнечных элементов
Монокристаллические солнечные элементы изготавливаются из цельного кристалла кремния. Это придаёт им однородную структуру, благодаря чему они достигают более высокой эффективности преобразования солнечной энергии – обычно в пределах 18–22%.
Поликристаллические элементы состоят из множества кристаллов, спаянных между собой. Такая структура снижает плотность электронного тока, что отражается на их эффективности – от 14 до 17% в зависимости от качества сырья и технологии производства.
- Монокристаллические панели работают стабильнее при слабом освещении и в жарком климате. Их КПД снижается медленнее при повышении температуры.
- Поликристаллические панели чувствительнее к нагреву: при температуре выше +25 °C их производительность падает быстрее.
- Срок службы у обоих типов сопоставим – около 25 лет, но у монокристаллических образцов деградация показателей обычно ниже.
- Монокристаллические модули имеют тёмно-синий или чёрный цвет, поликристаллические – светло-синий с характерной зернистой структурой.
Если приоритетом является максимальная отдача при ограниченной площади установки, предпочтительнее монокристаллические панели. В случаях, когда цена критична, а место для размещения не ограничено, поликристаллические элементы могут быть более экономичным выбором.
Применение тонкоплёночных солнечных элементов в ограниченном пространстве
Тонкоплёночные солнечные элементы востребованы при дефиците монтажной площади, особенно на мобильных или компактных объектах. Их толщина составляет менее 2 мм, а масса на 1 м² – в пределах 2–4 кг, что позволяет использовать их там, где установка тяжёлых модулей невозможна.
Наиболее практичны решения на базе CIGS и аморфного кремния. Модули на основе CIGS сохраняют работоспособность при изгибе, подходят для крепления на изогнутые поверхности, включая металлические контейнеры, крышки люков, туристическое снаряжение. Средний КПД составляет 11–13%, что обеспечивает приемлемую выходную мощность на единицу площади.
Аморфные кремниевые модули применяются в условиях слабого или рассеянного освещения, где стандартные элементы теряют эффективность. Они работают при освещённости от 200 люкс, что делает их подходящими для установки под навесами, на фасадах с северной ориентацией и в узких световых проёмах.
Для зданий с ограниченной несущей способностью важен низкий вес. Здесь тонкоплёночные панели фиксируются на клеевую основу или на гибкие подложки. Такой способ монтажа не требует жёстких рам и механических креплений, что снижает нагрузку на конструкцию.
В компактных энергосистемах, включая автономные сенсоры, камеры и метеостанции, применяются миниатюрные тонкоплёночные элементы с размерами от 50×50 мм. Они интегрируются в корпус прибора без увеличения габаритов, обеспечивая постоянное питание от солнечного света.
При проектировании систем в ограниченном пространстве необходимо учитывать режим работы при частичном затенении. Модули на основе CIGS менее чувствительны к теням благодаря параллельной архитектуре ячеек, в отличие от кристаллических аналогов, где затенение одной секции снижает выход всей панели.
Условия эксплуатации аморфных кремниевых элементов
Аморфные кремниевые элементы отличаются высокой чувствительностью к условиям окружающей среды. Они демонстрируют стабильную работу при рассеянном освещении и могут использоваться там, где затенение неизбежно. Однако для сохранения рабочих характеристик необходимо соблюдать ряд требований.
- Температурный диапазон эксплуатации: от -40 °C до +85 °C. При этом, при температурах выше +60 °C наблюдается снижение выходной мощности на 15–20 %.
- Относительная влажность воздуха не должна превышать 90 % при длительной эксплуатации без герметизации. Во влажных климатических зонах рекомендуется использование элементов в защищённом исполнении (ламинирование или установка в стеклопакеты).
- Пыль, грязь и осадки ухудшают пропускание света. Очистка поверхности допустима только мягкой тканью без применения абразивов. Частота обслуживания – не реже одного раза в 2–3 месяца при уличной установке.
Для стабильной работы аморфных панелей необходимо избегать резких перепадов температуры, особенно в условиях повышенной влажности. При этом стоит учитывать эффект деградации Staebler–Wronski: выходная мощность может снижаться в течение первых 1000 часов работы на 10–15 %, после чего параметры стабилизируются.
Рекомендуемые области применения:
- Плоские крыши с возможностью крепления без наклона.
- Фасады зданий, ориентированные на север или восток.
- Небольшие автономные системы в условиях частичного затенения (например, навесы, транспорт, бытовые устройства).
Нагрузка от ветра и снега не должна превышать 2400 Па. В регионах с повышенной снеговой нагрузкой монтаж необходимо выполнять с уклоном не менее 15°, чтобы обеспечить самоочистку поверхности.
При подключении аморфных элементов важно использовать контроллеры, поддерживающие работу с нестабильным напряжением, так как аморфные модули характеризуются меньшим напряжением на холостом ходу по сравнению с кристаллическими аналогами.

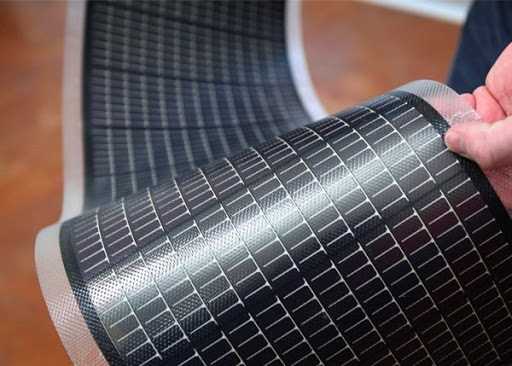

Характеристики гибких солнечных элементов для переносных устройств
Гибкие солнечные элементы изготавливаются на основе тонкоплёночных технологий, чаще всего с использованием аморфного кремния, теллурида кадмия или CIGS. Их основное отличие – использование гибких подложек из полимеров или тонкого металла, что позволяет изгибать панель без разрушения структуры.
Средний КПД гибких элементов составляет от 10 до 14 %, в зависимости от используемого материала и технологии. Устройства на основе CIGS демонстрируют более высокую выходную мощность при тех же габаритах, но имеют более высокую стоимость по сравнению с аморфными аналогами.
Толщина гибких панелей обычно не превышает 1 мм, а масса – 1–3 кг/м², что делает их удобными для установки на рюкзаки, палатки и другие мобильные платформы. Они не требуют жёсткого каркаса и легко интегрируются в текстиль или поверхности с криволинейной формой.
Рабочее напряжение в типичных решениях варьируется от 5 до 18 В. Модули устойчивы к вибрациям, воздействию пыли и капель воды, но чувствительны к механическим проколам. Рекомендуется использовать защитные чехлы или наносить элементы встраиваемым способом в конструкцию изделия.
Температурный диапазон работы – от –20 до +65 °C. При высоких температурах наблюдается умеренное снижение выходной мощности (до 10 % при +60 °C), особенно у аморфных моделей. На практике это следует учитывать при установке в условиях жаркого климата.
Оптимальная зона применения – зарядные устройства для мобильных телефонов, аккумуляторных блоков, GPS-навигаторов и фототехники. Для стабильной работы рекомендуется наличие контроллера заряда, совместимого с типом подключаемого аккумулятора.
Преимущества и ограничения гетероструктурных солнечных панелей
Гетероструктурные солнечные панели сочетают несколько типов полупроводниковых материалов, что повышает их КПД за счёт оптимизации поглощения света и минимизации рекомбинации носителей заряда. Например, комбинация монокристаллического кремния с аморфным слоем позволяет достичь эффективности порядка 23–24%, что превышает показатели традиционных монокристаллических элементов.
Снижение тепловых потерь и улучшенная работа при низкой освещённости делают гетероструктурные панели востребованными для сложных климатических условий. Кроме того, они демонстрируют более устойчивую работу при повышенных температурах – эффективность падает менее чем на 0,3% на каждый градус выше 25°C, тогда как у классических кремниевых панелей этот показатель выше.
Среди ограничений – высокая стоимость производства, связанная с необходимостью сложного вакуумного осаждения тонких слоёв и точного контроля толщины материалов. Это увеличивает себестоимость готовых модулей по сравнению с обычными монокристаллическими и поликристаллическими аналогами примерно на 20–30%.
Кроме того, гетероструктурные панели требуют более аккуратного монтажа и защиты от механических повреждений, поскольку тонкие слои чувствительны к деформациям и микротрещинам. Их долговечность при эксплуатации в агрессивных средах требует дополнительного контроля качества защитных покрытий.
Рекомендуется использовать гетероструктурные панели в проектах с ограниченным пространством и высоким требованием к КПД, а также в зонах с переменной освещённостью и высокими температурами. Для экономичных решений на больших площадях предпочтительнее традиционные кремниевые модули.
Сравнение срока службы разных типов солнечных элементов
Монокристаллические солнечные элементы обычно служат от 25 до 30 лет при сохранении более 80% первоначальной эффективности. Их долговечность обусловлена высокой структурной однородностью и низким уровнем дефектов в кремнии.
Поликристаллические
Аморфные кремниевые панели демонстрируют срок службы около 10–15 лет с более заметным снижением эффективности (до 60–70%) из-за деградации под воздействием света (эффект Люкса) и высокой чувствительности к температуре.
Тонкоплёночные элементы на основе CIGS и CdTe выдерживают 15–20 лет с потерей эффективности в районе 10–20%. Их преимущество – меньшая деградация при температурных перепадах, но чувствительность к механическим повреждениям ограничивает область применения.
Рекомендация: для долгосрочных проектов предпочтительнее выбирать монокристаллические или поликристаллические элементы, если важна максимальная стабильность. Для мобильных и бюджетных решений возможен выбор аморфных или тонкоплёночных элементов с учетом более короткого срока службы и необходимости замены.
Влияние температуры на производительность различных солнечных элементов
Для большинства кремниевых солнечных элементов повышение температуры снижает эффективность преобразования солнечной энергии. У монокристаллических и поликристаллических элементов температурный коэффициент мощности обычно находится в диапазоне от −0,35% до −0,45% на каждый градус Цельсия выше 25 °C. Это значит, что при нагреве панели до 45 °C выходная мощность может снизиться на 7–9% относительно номинала.
Аморфные тонкоплёночные элементы демонстрируют меньшую чувствительность к температуре, их коэффициент около −0,2% на градус Цельсия. Благодаря этому в жарком климате потери производительности у них ниже, чем у кристаллических аналогов.
Гетероструктурные солнечные элементы (HJT) сочетают в себе преимущества кремния и тонкоплёночных технологий, что снижает температурные потери до примерно −0,25% на градус Цельсия. Такая особенность расширяет диапазон условий эксплуатации без значительного ухудшения КПД.
Температура влияет не только на выходную мощность, но и на долговечность модулей: при регулярном нагреве выше 60 °C ускоряется деградация материалов, что требует использования систем охлаждения или монтажа с вентиляцией для крупных установок.
Для точного расчёта выработки энергии важно учитывать температурные условия конкретного региона и выбирать тип солнечных элементов с оптимальным температурным коэффициентом. В условиях высоких температур предпочтительнее тонкоплёночные или гетероструктурные панели.
Выбор типа солнечного элемента в зависимости от региона установки
При выборе солнечных элементов для конкретного региона важны параметры климатических условий, уровень солнечной радиации, температура и доступность пространства.
Для регионов с высокой инсоляцией и жарким климатом монокристаллические элементы подходят лучше благодаря высокой эффективности (до 22%) и меньшему снижению производительности при нагреве. Их температурный коэффициент обычно около -0,3%/°C, что позволяет сохранять стабильную работу при температурах до +75°C.
В регионах с умеренным климатом и переменной облачностью поликристаллические элементы показывают оптимальное соотношение цены и качества. Их КПД составляет порядка 15-17%, температурный коэффициент выше, около -0,4%/°C, поэтому при сильном нагреве эффективность падает сильнее, чем у монокристаллических.
Для областей с низкой инсоляцией, частыми облачными днями и резкими перепадами температур стоит рассмотреть аморфные и тонкоплёночные элементы. Аморфные панели сохраняют работоспособность при низкой освещённости, однако имеют меньший КПД – около 6-9%. Их чувствительность к температуре ниже, что стабилизирует выход при колебаниях температуры воздуха.
В условиях ограниченного пространства или нестандартных конструкций гибкие тонкоплёночные элементы эффективны благодаря лёгкости и малой толщине. Они имеют КПД 10-13% и применимы в мобильных установках, на крышах с малым уклоном и фасадах зданий.
Рассмотрение местных условий позволяет снизить потери энергии и повысить срок службы системы. Следует учитывать также особенности монтажа и техническое обслуживание, которые различаются в зависимости от выбранного типа элемента и региона.
| Тип солнечного элемента | Оптимальные регионы | КПД, % | Температурный коэффициент, %/°C | Особенности |
|---|---|---|---|---|
| Монокристаллические | Жаркий климат, высокая инсоляция | 18-22 | ≈ -0,3 | Высокая эффективность, устойчивая к нагреву |
| Поликристаллические | Умеренный климат | 15-17 | ≈ -0,4 | Оптимальное сочетание цены и качества |
| Аморфные (тонкоплёночные) | Низкая инсоляция, холодный климат | 6-9 | ≈ -0,2 | Работа при слабом освещении, низкая чувствительность к температуре |
| Гибкие тонкоплёночные | Ограниченное пространство, нестандартные установки | 10-13 | ≈ -0,3 | Легкие, малый вес, возможность монтажа на криволинейных поверхностях |
Вопрос-ответ:
Какие основные типы солнечных элементов существуют и чем они отличаются по структуре?
Солнечные элементы делятся на несколько видов: монокристаллические, поликристаллические и тонкоплёночные. Монокристаллические сделаны из единого кристалла кремния, что обеспечивает высокую плотность и более высокую отдачу энергии. Поликристаллические состоят из множества кристаллов, они проще в производстве и стоят дешевле, но имеют меньшую эффективность. Тонкоплёночные элементы наносятся тонким слоем на подложку, они гибкие и легче, но отличаются меньшей долговечностью и эффективностью по сравнению с кремниевыми.
Как температура влияет на работу разных типов солнечных элементов?
Повышение температуры снижает производительность большинства солнечных элементов, так как увеличивается внутреннее сопротивление. Монокристаллические панели чувствительны к нагреву, что снижает их КПД. Тонкоплёночные элементы менее подвержены температурным колебаниям и могут работать лучше при высоких температурах. Поликристаллические элементы занимают промежуточное положение по температурной стабильности.
В каких условиях лучше использовать тонкоплёночные солнечные элементы вместо кремниевых?
Тонкоплёночные элементы применяют там, где важен малый вес и гибкость — на крышах с ограниченной несущей способностью, в переносных устройствах и интегрированных решениях. Они лучше работают при рассеянном свете и в жарком климате, но для крупных систем с максимальной производительностью выбирают кремниевые панели.
Какие показатели указывают на долговечность солнечных элементов разных типов?
Долговечность зависит от качества материала и технологии изготовления. Монокристаллические панели обычно служат более 25 лет, с постепенным снижением мощности. Поликристаллические имеют схожий срок, но с чуть более быстрым износом. Тонкоплёночные элементы обычно рассчитаны на 10–15 лет и подвержены более быстрому деградированию под воздействием ультрафиолета и влаги.
Почему монокристаллические солнечные элементы считаются более эффективными, чем поликристаллические?
Монокристаллические элементы имеют однородную структуру кремния, что уменьшает сопротивление электрическому току и улучшает преобразование света в электричество. Это обеспечивает более высокий коэффициент полезного действия по сравнению с поликристаллическими, в которых границы между кристаллами создают дополнительные потери.
В чем основные отличия между монокристаллическими и поликристаллическими солнечными элементами?
Монокристаллические солнечные элементы изготавливаются из одного цельного кристалла кремния, что обеспечивает им более высокую степень структурной однородности. Это влияет на повышенный КПД и стабильность при эксплуатации. Поликристаллические элементы состоят из множества небольших кристаллов, что делает процесс производства менее затратным, но отражается на несколько меньшей эффективности и большей чувствительности к температурным изменениям. При выборе между ними учитывают условия установки и бюджет проекта.
Как влияет температура на производительность различных типов солнечных элементов?
Температура оказывает заметное воздействие на работу солнечных элементов. Для кремниевых (монокристаллических и поликристаллических) элементов повышение температуры приводит к снижению выходной мощности, так как увеличивается сопротивление внутри материала. Аморфные и тонкоплёночные элементы обычно менее чувствительны к нагреву и могут сохранять производительность при более высоких температурах. При проектировании систем важно учитывать температурные характеристики выбранного типа, чтобы обеспечить стабильную работу и долговечность.
