Индукционный ток – это электрический ток, возникающий в замкнутом проводящем контуре при изменении магнитного потока, пронизывающего этот контур. Его появление обусловлено действием электромагнитной индукции, открытой Майклом Фарадеем в 1831 году. Это фундаментальное явление лежит в основе работы генераторов, трансформаторов, индукционных плит и большинства современных источников переменного тока.
Возникновение индукционного тока связано с изменением магнитного поля во времени или перемещением проводника в пространстве относительно магнитного поля. Например, если перемещать магнит вдоль медного кольца, то в кольце будет возникать ток. Аналогично, при увеличении или уменьшении силы магнитного поля, проходящего через витки проволоки, в проводнике индуцируется ЭДС (электродвижущая сила), вызывающая ток.
Сила индуцированного тока напрямую зависит от скорости изменения магнитного потока, количества витков в катушке и ориентации проводника относительно магнитных линий. Максимальная ЭДС возникает, когда изменения происходят перпендикулярно плоскости витков. Чтобы увеличить силу индукционного тока, рекомендуется использовать катушки с большим числом витков и ферромагнитное сердечник для усиления магнитного поля.
Индукционный ток всегда направлен так, чтобы своим магнитным полем противодействовать изменению, которое его вызвало. Это положение сформулировано в правиле Ленца и отражает закон сохранения энергии. Правильное понимание этого принципа критически важно для конструирования электрических машин и расчёта защитных устройств в электросетях.
Определение индукционного тока на примере простого эксперимента
Для наглядного определения индукционного тока используется базовый опыт с катушкой и постоянным магнитом. Необходимо взять медную катушку с замкнутым проводником, гальванометр с высокой чувствительностью и стержневой магнит средней силы.
Катушку подключают к гальванометру. Когда магнит вводится в катушку или вынимается из неё, стрелка прибора отклоняется в ту или иную сторону. Это фиксирует появление кратковременного тока в цепи. При остановке магнита внутри катушки отклонение исчезает, что указывает на прекращение индукции.
Ключевое наблюдение: ток возникает только в момент изменения магнитного потока через площадь витков катушки. Чем быстрее перемещение магнита, тем больше отклонение стрелки, то есть больше индуцированный ток. При медленном движении отклонение едва заметно.
Если изменить направление движения магнита, полярность индуцированного тока меняется. Это можно использовать для определения направления индуцированного тока, руководствуясь правилом Ленца: индуцированный ток всегда стремится противодействовать причине, его вызвавшей – изменению магнитного потока.
Эксперимент подтверждает: индукционный ток возникает не из-за движения магнита как такового, а вследствие изменения магнитного поля, пронизывающего витки проводника. Это является основным критерием возникновения электромагнитной индукции.
Условия, при которых возникает индукционный ток в замкнутом контуре
Индукционный ток возникает в замкнутом контуре при наличии изменения магнитного потока, пронизывающего поверхность, ограниченную этим контуром. Это явление описывается законом электромагнитной индукции Фарадея. Основное условие: магнитный поток через контур должен изменяться со временем.
Изменение магнитного потока возможно в трёх случаях: при движении проводника в магнитном поле, при изменении напряжённости самого поля или при деформации контура (например, изменении его площади или ориентации относительно силовых линий поля). Во всех случаях требуется не статичное, а именно динамическое взаимодействие с полем.
Для возникновения измеримого тока необходимо, чтобы магнитный поток изменялся с определённой скоростью. Чем выше скорость изменения, тем больше электродвижущая сила (ЭДС) и тем сильнее индуцированный ток. Например, при равномерном введении рамки в магнитное поле ЭДС будет появляться только на границе области поля, а не в статическом положении.
Контур должен быть замкнут: если цепь разомкнута, ЭДС может существовать, но ток через неё течь не будет. Кроме того, проводимость материала контура оказывает влияние: медь и алюминий позволяют получить больший ток по сравнению, например, с сталью при прочих равных условиях.
Если в контуре присутствует катушка с ферромагнитным сердечником, эффект усиливается за счёт концентрации магнитного потока. Это используют в трансформаторах и генераторах переменного тока, где переменное магнитное поле создаётся с помощью переменного тока в первичной обмотке.
Роль изменения магнитного потока в появлении индукционного тока
Индукционный ток возникает исключительно при изменении магнитного потока, пронизывающего замкнутый проводящий контур. Под магнитным потоком Ф понимается произведение магнитной индукции B на площадь S проекции контура, перпендикулярной полю. Формально: Ф = B · S · cos(θ), где θ – угол между вектором индукции и нормалью к поверхности контура.
Если магнитный поток остаётся постоянным, индукционный ток не возникает, независимо от силы поля или размеров контура. Появление тока фиксируется только при выполнении условия dФ/dt ≠ 0, то есть при любом изменении потока во времени. Это может быть результатом изменения:
1. Модуля B: приближение или удаление магнита, изменение тока в катушке, создающей поле.
3. Угла θ: поворот рамки относительно направления магнитных линий.
Скорость изменения потока определяет величину индуцированной ЭДС: ε = -dФ/dt. Чем быстрее происходит изменение, тем выше индуцированное напряжение и, соответственно, ток в замкнутом контуре (при наличии проводимости).
Экспериментально это легко проверить: если магнит медленно вводить в катушку, ток фиксируется слабый; при резком движении – ток резко возрастает. Таким образом, не сам факт наличия магнитного поля, а именно его динамика приводит к появлению индукционного тока.

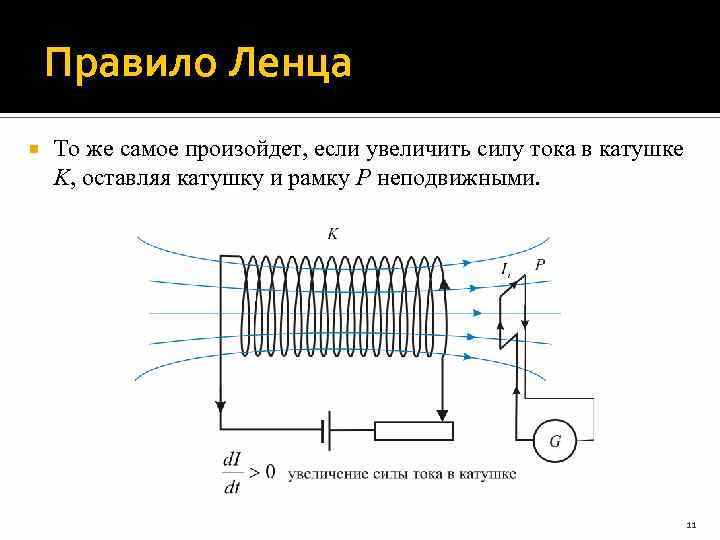

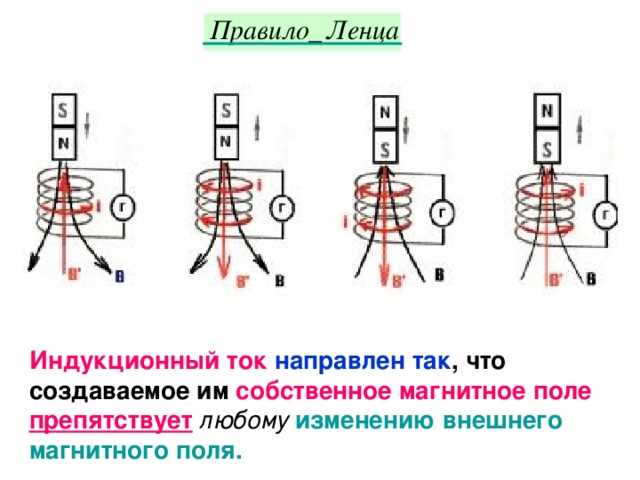

Как направить индукционный ток: правило Ленца на практике
Правило Ленца позволяет точно определить направление возникающего индукционного тока. Оно гласит: индукционный ток всегда направлен так, чтобы своим магнитным полем противодействовать изменению магнитного потока, его вызвавшему.
Для применения правила Ленца в практических задачах необходимо учитывать несколько ключевых факторов:
- Направление изменения магнитного потока: усиливается он или ослабевает.
- Относительное движение между источником поля (например, магнитом) и проводником.
- Геометрия замкнутого контура, в котором возникает ток.
Наиболее наглядный способ применения правила – это эксперименты с движущимся магнитом и катушкой провода:
- Если магнит подносится северным полюсом к катушке, ток возникает так, что противоположный конец катушки становится северным – он «отталкивает» магнит, препятствуя сближению.
- Если магнит удаляется, катушка «пытается удержать» магнит, индуцируя ток, создающий притягивающий полюс (южный) на том же конце.
Такое поведение тока подтверждает закон сохранения энергии: энергия не возникает самопроизвольно, а индуцированный ток всегда работает против внешнего воздействия.
Чтобы точно определить направление тока в проводнике:
- Установите, усиливается или ослабевает магнитный поток через контур.
- Определите, какое магнитное поле необходимо для компенсации этого изменения.
- Используйте правило правой руки: если большие пальцы указывают направление магнитного поля, то четыре пальца – направление тока в витках.
Правило Ленца также применяется при проектировании трансформаторов, электродвигателей и генераторов, где критично точное управление направлением токов и минимизация потерь энергии.
Зависимость величины индукционного тока от скорости изменения поля
Сила индукционного тока в проводящем контуре напрямую зависит от скорости изменения магнитного потока, пронизывающего этот контур. Эта зависимость выражается законом Фарадея: ЭДС индукции пропорциональна производной магнитного потока по времени. Чем быстрее изменяется магнитное поле, тем больше ЭДС и, соответственно, ток в цепи.
Например, если магнит замедленно вводить в катушку, стрелка гальванометра отклонится незначительно. При резком введении того же магнита – отклонение будет значительно больше. Это происходит из-за высокой скорости изменения потока – dΦ/dt в таких случаях достигает больших значений.
Практически это означает, что для увеличения индукционного тока необходимо либо ускорить движение источника магнитного поля, либо резко менять его интенсивность. В лабораторных условиях это достигается, например, использованием вибрационного механизма или изменением силы тока в обмотке электромагнита через электронный ключ.
Если изменение магнитного потока прекращается, индукционный ток сразу исчезает. Это отличает его от тока, вызванного внешним источником напряжения, и подчеркивает связь именно с процессом изменения, а не с самим полем.
Примеры использования индукционного тока в бытовых приборах
Индукционный ток применяется в индукционных плитах, где переменное магнитное поле вызывает вихревые токи в металлической посуде, обеспечивая быстрый и равномерный нагрев без нагревательных элементов.
В электродвигателях бытовых вентиляторов и стиральных машин индукционный ток создаёт вращающееся магнитное поле, приводящее в движение ротор без контактов и щёток, что увеличивает надёжность и срок службы устройств.
В индукционных зарядных устройствах для смартфонов и электробритв индукционный ток возникает в приёмной катушке, преобразуя магнитное поле в электрический ток для зарядки аккумулятора без проводного подключения.
Бесконтактные трансформаторы и индукционные датчики в системах безопасности и автоматизации в бытовой технике используют индукционный ток для передачи сигнала и определения положения элементов без механического контакта.
Микроволновые печи используют индукционные элементы для управления и стабилизации магнитрона, который генерирует микроволны, нагревающие пищу внутри камеры.
Почему индукционный ток не возникает при равномерном магнитном поле
Если магнитное поле не меняет своей величины и направления, магнитный поток через проводящий контур остается постоянным. Согласно закону электромагнитной индукции Фарадея, ЭДС индукции возникает лишь при изменении магнитного потока. Отсутствие изменения потока исключает появление ЭДС, а значит, и индукционного тока.
Даже при движении контура в однородном магнитном поле без изменения величины и направления поля индукционный ток не возникает, если магнитный поток через контур не меняется. Для появления индукционного тока необходимо либо изменение напряжённости поля, либо изменение площади или ориентации контура относительно линий поля, что изменит магнитный поток.
Таким образом, равномерное и постоянное магнитное поле не создаёт условий для возникновения индукционного тока, поскольку ключевым фактором является именно изменение магнитного потока, а не само наличие магнитного поля.
Вопрос-ответ:
Что такое индукционный ток и чем он отличается от обычного электрического тока?
Индукционный ток — это электрический ток, который возникает в замкнутом проводнике под воздействием изменяющегося магнитного поля. В отличие от постоянного тока, который создаётся источником напряжения, индукционный ток появляется лишь в ответ на изменение магнитного потока через контур. Его направление определяется законом Ленца и всегда стремится противодействовать изменению магнитного поля, вызвавшего этот ток.
Как именно происходит появление индукционного тока в проводнике?
Появление индукционного тока связано с изменением магнитного потока, пронизывающего проводящий контур. Если магнитное поле, проходящее через этот контур, меняется по величине или направлению, то в нем индуцируется электрическое поле, которое заставляет свободные электроны в проводнике двигаться, создавая ток. Чем быстрее меняется магнитный поток, тем больше напряжение индукции и сила тока в контуре.
Почему индукционный ток не возникает, если магнитное поле постоянное и однородное?
Если магнитное поле не изменяется по времени и равномерно распределено, магнитный поток через контур остаётся постоянным. Поскольку индукционный ток вызывается именно изменением магнитного потока, его в этом случае не будет. Отсутствие изменения означает, что в проводнике не появляется индуцированное электрическое поле, и ток не возникает.
Какие практические применения имеет индукционный ток в современной технике?
Индукционный ток используется в множестве устройств. Например, в трансформаторах он помогает передавать энергию между обмотками с разным напряжением. В электродвигателях переменного тока ток создаёт вращающееся магнитное поле. Индукционные плиты нагревают посуду за счёт токов, возникающих в её металлическом дне. Также индукционный ток применяют в датчиках и системах беспроводной зарядки для передачи энергии без проводов.
Как связаны между собой закон Фарадея и правило Ленца при объяснении индукционного тока?
Закон Фарадея формулирует количественную зависимость: индуцированное электродвижущие напряжение в контуре равно скорости изменения магнитного потока через него. Правило Ленца определяет направление индукционного тока — оно таково, чтобы противодействовать изменению магнитного потока, вызвавшему этот ток. Вместе эти законы позволяют не только рассчитать величину индукционного тока, но и понять, как он влияет на систему, сохраняя закон сохранения энергии.
