Камера обскура – замкнутая коробка с маленьким отверстием, через которое свет проецирует изображение внешней сцены на противоположную внутреннюю поверхность. Для сборки подойдёт обувная или архивная коробка с плотными стенками. Главное – обеспечить полную светонепроницаемость конструкции. Для этого все стыки проклеивают тёмной изолентой или уплотняют чёрной тканью.
Диаметр отверстия должен быть в пределах 0,3–0,8 мм. Его лучше проделать в фольге или тонком чёрном картоне, используя иглу и мелкую наждачную бумагу для сглаживания краёв. Это отверстие нужно разместить строго по центру одной из боковых стенок. Противоположную сторону камеры следует оснастить матовым экраном – подойдёт лист кальки, плёнка для пескоструя или пергаментная бумага, плотно натянутая и зафиксированная с внутренней стороны.
Оптимальное расстояние между отверстием и экраном – от 20 до 40 см. Увеличение этой дистанции даёт более крупное изображение, но снижает яркость. Все внутренние поверхности камеры желательно покрыть матовой чёрной краской или обклеить бархатной бумагой. Это поглощает рассеянный свет и повышает читаемость проекции.
Для наблюдения за изображением камеру размещают отверстием в сторону ярко освещённой сцены.
Выбор подходящей коробки для корпуса камеры
Для корпуса камеры требуется непрозрачная коробка с жёсткими стенками. Подходят контейнеры из фанеры толщиной 3–5 мм, плотного картона от 2 мм или матового пластика без просветов. Коробки из тонкого картона не держат форму и пропускают свет по швам.
Оптимальные размеры: длина 30 см, ширина 20 см, глубина 15 см. Эти пропорции обеспечивают достаточное фокусное расстояние и площадь изображения. При глубине менее 10 см проекция становится смазанной, при длине менее 20 см – недостаточно крупной.
Крышка должна плотно прилегать по всему периметру. При наличии щелей необходим уплотнитель из поролона, резины или слоя изоленты. Фиксация – винтами, защёлками или ремешками. Магнитные замки использовать нельзя – они не создают нужного прижима.
Внутренняя отделка – чёрная матовая бумага или краска без блеска. Глянцевая поверхность отражает свет и снижает резкость. Поверхность, на которую проецируется изображение, должна быть ровной, без прогибов и шероховатостей.
Форма коробки – прямоугольный параллелепипед с прямыми углами. Скруглённые или трапециевидные стенки усложняют монтаж экрана и крепление элементов. В крышке или боковой стенке должно быть предусмотрено окно под сменную фотоплёнку или экран, защищённое от внешнего света.
Создание отверстия и выбор материала для апертуры
Для получения чёткой проекции требуется отверстие диаметром от 0,2 до 0,5 мм. Оптимальный размер зависит от расстояния между апертурой и экраном: при 10–15 см лучше использовать отверстие 0,3 мм. Увеличение диаметра приведёт к размытию изображения, уменьшение – к потере яркости.
Не рекомендуется проделывать отверстие в картоне или бумаге – края получаются неровными, что искажает проекцию. Предпочтительнее использовать тонкую металлическую пластину: жестяную крышку от банки, фольгу для запекания толщиной не менее 30 мкм или шлифованную латунь.
Для точного отверстия применяют швейную иглу с минимальным нажимом или булавку. Прокалывание выполняется на твёрдой поверхности, затем внутренний край обрабатывается мелкой наждачной бумагой или полируется иглой с оборотной стороны, чтобы удалить заусенцы.
Важно: не должно быть рваных краёв или вмятин вокруг отверстия – это ухудшает резкость.
Лучший результат даёт лазерно пробитая апертура, но в домашних условиях добиваются сопоставимого качества при аккуратной ручной работе.
Установка матового экрана для проекции изображения
Матовый экран служит поверхностью, на которой формируется чёткое и контрастное изображение камеры обскуры. Для его изготовления выбирают материалы с равномерной светорассеивающей структурой без бликов.
- Выбор материала:
- Белая матовая калька толщиной 0,1–0,2 мм.
- Матовый пластик или оргстекло с шероховатой поверхностью.
- Белая бумага формата А4 с плотностью не менее 120 г/м², если другие материалы недоступны.
- Формат экрана:
- Размер экрана выбирают исходя из внутреннего пространства камеры – обычно 15–25 см по ширине.
- Экран должен быть ровным, без складок и заломов, чтобы избежать искажений проекции.
- Установка:
- Экран закрепляют на внутренней стороне камеры напротив отверстия для проекции, используя малярный скотч или двусторонний скотч.
- Расстояние от отверстия до экрана регулируют для чёткого изображения, обычно в пределах 20–30 см.
- Экран располагают перпендикулярно оси света, чтобы минимизировать искажения.
- Проверка качества:
- После установки направьте свет на отверстие и убедитесь, что изображение на экране чёткое и без заметных теней.
- При необходимости откорректируйте положение экрана по горизонтали и вертикали.
Герметизация камеры для исключения лишнего света
Для предотвращения попадания постороннего света внутрь камеры обскуры важно обеспечить плотное прилегание всех стыков и отверстий. Используйте светонепроницаемую ленту, например, черный изолент или фотоленту, для закрытия швов между корпусом и крышкой.
Материалы корпуса должны быть непрозрачными и не пропускать свет. Картон или фанера толщиной не менее 3 мм подходят лучше тонких материалов, чтобы избежать просвечивания.
Все щели, включая место установки объектива или отверстия для света, герметизируйте с помощью черного матового скотча или мягкой резиновой прокладки. Если используются пластиковые детали, проверьте их на прозрачность и при необходимости закройте внутреннюю сторону черной краской или тканью.
При сборке убедитесь, что крышка камеры плотно закрывается без зазоров. Для дополнительной герметизации по периметру крышки можно приклеить уплотнитель из вспененного материала толщиной 3–5 мм.
Тест на герметичность проводят в темной комнате с включенным светом снаружи. Включите внутрь камеры лист фотобумаги или светочувствительный материал и проверьте отсутствие засветок после нескольких минут выдержки.
Настройка фокусного расстояния и тестирование изображения
Фокусное расстояние камеры обскуры определяется расстоянием от отверстия до поверхности, на которую проецируется изображение. Для оптимального результата этот параметр должен соответствовать размеру камеры и диаметру отверстия.
Начинайте с расстояния, равного примерно 3–5 диаметрам отверстия. Если диаметр зрачка 3 мм, разместите экран на 9–15 мм от отверстия. При слишком маленьком расстоянии изображение будет размытым, при слишком большом – тусклым и растянутым.
Для точной настройки перемещайте экран постепенно, двигая его вперед и назад с шагом 1–2 мм, пока не появится максимально чёткое и контрастное изображение.
Для проверки фокуса используйте предметы с чёткими контурами и контрастом – текст, графику, резкие силуэты. Освещение должно быть направлено на внешний объект, чтобы тени и детали были хорошо видны.
Если изображение остаётся размытым при максимальной настройке, уменьшите диаметр отверстия. При диаметре менее 1 мм светового потока будет недостаточно, но резкость возрастёт.
Обратите внимание на светочувствительность поверхности внутри камеры. Матовая бумага или калька толщиной около 0,1 мм обеспечат лучшее качество проекции, снижая рассеивание света.
Тестируйте в разных условиях освещения: яркий дневной свет создаст более чёткие изображения, а в темноте они будут менее заметны. Для регулярных проверок используйте стабильный источник света и фиксируйте положение экрана для повторяемости результатов.

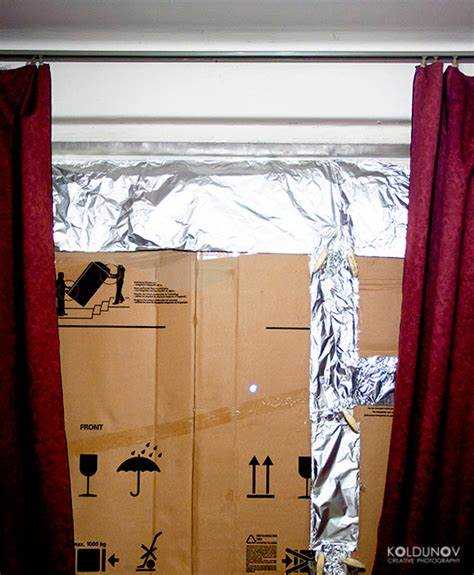

Использование камеры обскуры в домашних условиях
Камера обскура позволяет наблюдать оптические процессы, связанные с проекцией изображения через маленькое отверстие. В быту её можно применять для изучения принципов построения изображения и создания уникальных фотографий.
Для работы камеры обскуры дома необходимо:
- Выбрать помещение с возможностью затемнения.
- Подготовить поверхность для проекции – лучше матовую и светлую (например, белая бумага или ткань).
- Контролировать размер отверстия – от 0,5 до 2 мм, чтобы избежать сильного размытия или недостаточной яркости.
- Регулировать расстояние от отверстия до экрана для чёткости изображения – обычно 20-50 см.
Рекомендуемые способы применения камеры обскуры дома:
- Наблюдение за солнечными затмениями через проекцию, что безопаснее прямого взгляда на солнце.
- Эксперименты с освещением и цветом – можно добавить цветной фильтр перед отверстием для изменения оттенков проекции.
- Создание художественных фотоэффектов с использованием камеры обскуры вместо стандартного фотоаппарата.
- Образовательные занятия по оптике для детей и взрослых – демонстрация основ формирования изображения без линз.
Для улучшения качества изображения стоит использовать твердый, ровный корпус без проникновения постороннего света, а отверстие делать из фольги или тонкого металла для точности формы. Поддержание полной темноты в помещении усиливает контрастность проекции.
Вопрос-ответ:
Какие материалы понадобятся для создания камеры-обскуры дома?
Для самодельной камеры-обскуры обычно используют картонную коробку или любую непрозрачную ёмкость, тонкую фольгу или металлическую пластину для изготовления отверстия, а также матовую бумагу или кальку для экрана, на котором будет проецироваться изображение. Также понадобятся ножницы, скотч и игла или булавка для создания маленького отверстия.
Как правильно сделать отверстие для камеры-обскуры, чтобы изображение было чётким?
Отверстие должно быть небольшим и ровным, диаметр обычно не превышает 1-2 миллиметров. Чтобы его сделать, тонкую фольгу или металлическую пластину аккуратно прокалывают иглой, стараясь избежать деформаций. Если отверстие будет слишком большим, картинка получится размытая, а слишком маленькое сильно уменьшит яркость изображения.
Почему внутри камеры-обскуры изображение получается перевёрнутым и можно ли это исправить?
Перевёрнутость изображения связана с принципом прохода света через маленькое отверстие: лучи света пересекаются и меняют направление. Чтобы изменить ориентацию картинки, можно использовать дополнительное зеркало, но в классической камере-обскуре это не предусмотрено. Обычно перевёрнутое изображение воспринимается нормально, ведь главное — увидеть форму и очертания.
Как выбрать подходящую коробку для сборки камеры-обскуры?
Лучше всего подходит плотная картонная коробка, которая хорошо держит форму и не пропускает свет. Размер коробки влияет на размер и яркость изображения — чем длиннее расстояние от отверстия до экрана, тем крупнее и менее яркое получится проекция. Коробка не должна иметь дырок и щелей, чтобы свет проникал только через отверстие.
Каким образом можно улучшить яркость и чёткость изображения в самодельной камере-обскуре?
Для увеличения яркости можно использовать более широкое отверстие, но это снизит чёткость. Чтобы найти баланс, отверстие делают небольшим, а внутри коробки используют тёмный матовый материал, который уменьшает отражения. Экран из тонкой белой бумаги помогает лучше видеть проекцию. Также помогает установить камеру в тёмном помещении и направить отверстие на хорошо освещённый объект.
Какой материал лучше использовать для изготовления камеры обскуры в домашних условиях?
Для создания камеры обскуры подойдёт плотный картон или деревянная коробка с непрозрачными стенками. Важно, чтобы материал не пропускал свет, иначе изображение получится нечетким или вовсе не появится. Также понадобится тонкая, но прочная плёнка или матовое стекло для экрана, на который будет проецироваться изображение. Эти материалы легко найти и обработать самостоятельно.
Как правильно сделать отверстие для камеры обскуры, чтобы картинка была чёткой?
Отверстие нужно делать небольшим — около 1–3 мм в диаметре, чтобы свет проходил узким лучом и создавал четкое изображение на экране внутри камеры. Для этого можно использовать иглу или шило, проделывая аккуратное круглое отверстие в картоне или тонком металле. Если отверстие будет слишком большим, изображение станет размытым. Также важно, чтобы края отверстия были ровными и без заусенцев.
