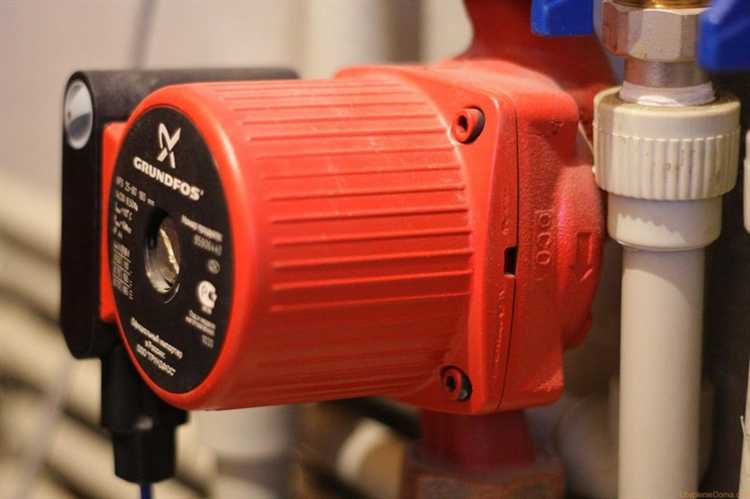

Циркуляционный насос обеспечивает принудительное движение теплоносителя по системе отопления, что критически важно для равномерного распределения тепла по всем помещениям. От правильного выбора зависит эффективность работы котла, комфорт в доме и экономия на энергоресурсах. Ошибка при подборе модели может привести к избыточному энергопотреблению, шуму в трубах или недостаточному обогреву отдалённых радиаторов.
Первое, на что стоит ориентироваться – производительность насоса. Она измеряется в кубических метрах в час (м³/ч) и рассчитывается по формуле: Q = 0,86 × мощность котла (кВт) / Δt, где Δt – разность температур подачи и обратки, обычно принимается равной 20 °C. Например, для котла мощностью 24 кВт оптимальная производительность насоса составит около 1,03 м³/ч.
Не менее важно определить необходимый напор – давление, которое насос должен создать для преодоления гидравлического сопротивления трубопровода. В стандартной двухэтажной системе с длиной труб до 80 м обычно достаточно напора в 4–6 метров. При более сложной конфигурации или большом количестве отопительных приборов следует подбирать насос с запасом по напору минимум 10–15 %.
Современные модели оснащаются электронным управлением и датчиками давления, позволяющими адаптировать режим работы под текущие потребности. Это особенно актуально в системах с термостатическими клапанами, где сопротивление постоянно меняется. Использование таких насосов снижает потребление электроэнергии и увеличивает срок службы оборудования.
Перед покупкой необходимо учитывать тип резьбы подключения, монтажную длину (обычно 130 или 180 мм) и совместимость с диаметром труб. От этих параметров зависит, насколько просто будет заменить старый насос без переделки всей системы.

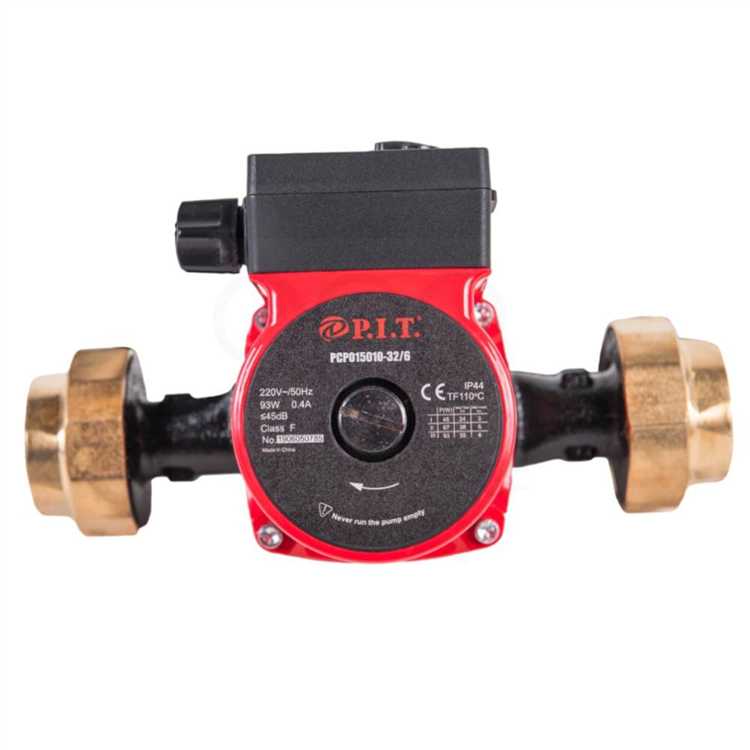

Определение необходимой производительности и напора насоса
Производительность насоса рассчитывается по формуле: Q = 0,86 × P / Δt, где Q – расход в м³/ч, P – тепловая мощность в кВт, Δt – разница температур подачи и обратки. При мощности 20 кВт и Δt = 15°C: Q = 0,86 × 20 / 15 = 1,15 м³/ч.
Напор зависит от длины трубопровода и сопротивления арматуры. Приближённо: H = (R × L) / 10000, где H – напор в метрах, R – удельное сопротивление в Па/м, L – длина замкнутого контура. При R = 100 Па/м и L = 90 м: H = (100 × 90) / 10000 = 0,9 м.
С учётом запаса, насос должен обеспечивать расход не менее 1,2 м³/ч при напоре 1,0 м. Рабочая точка насоса должна находиться в средней части его характеристики. При подборе важно учитывать реальные потери давления от фитингов, термостатических клапанов и теплообменников – они могут добавить до 30% к расчетному напору.
Учет типа отопительной системы: однотрубная или двухтрубная
Тип отопительной системы напрямую влияет на выбор циркуляционного насоса, поскольку от него зависят гидравлические сопротивления и режим работы оборудования.
В однотрубной системе теплоноситель проходит последовательно через все радиаторы, поэтому давление в конце контура снижается. Для компенсации этого падения требуется насос с повышенным напором. При длине контура более 40 м выбирайте модель с напором не менее 6 метров водяного столба. Производительность должна обеспечивать полный объём теплоносителя в пределах 1,5–2,5 м³/ч, в зависимости от количества радиаторов и общей тепловой нагрузки.
В двухтрубной системе каждый радиатор получает теплоноситель по подающей трубе и отдает его обратно по отдельному обратному контуру. Сопротивление ниже, циркуляция равномернее. Здесь можно использовать насос с напором от 3 до 5 метров. При типовой системе на дом 100–150 м² чаще всего достаточно модели с производительностью до 3 м³/ч.
Важный критерий – наличие балансировочных вентилей в двухтрубной системе: они позволяют точно регулировать расход, поэтому насос не должен быть избыточно мощным, чтобы не вызвать шумы и кавитацию. Для однотрубной системы такие вентили бесполезны, а регулировка осуществляется за счёт диаметров труб и правильного подбора мощности насоса.
При модернизации с одной системы на другую насос, подобранный для старого типа, может оказаться неэффективным. Подбор следует производить заново с учетом новой гидравлической схемы.

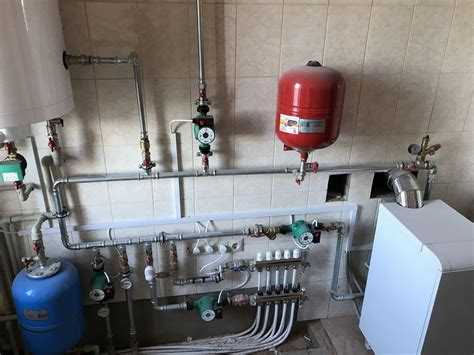

Как подобрать насос под длину и диаметр трубопровода
Для правильного выбора циркуляционного насоса важно учитывать гидравлическое сопротивление системы, которое напрямую зависит от длины и диаметра трубопровода. Чем длиннее труба и меньше её диаметр, тем выше сопротивление и, соответственно, требуется насос с большей напорной характеристикой.
Сопротивление трубопровода рассчитывается через потери давления, вызванные трением жидкости о стенки трубы. Потери давления увеличиваются пропорционально длине трубы и обратно пропорциональны четвертой степени диаметра, что существенно влияет на выбор насоса.
Для труб диаметром 20 мм на каждые 100 метров длины характерны потери около 0,5–1,5 метра водяного столба, а при диаметре 32 мм – порядка 0,1–0,3 метра на 100 метров. Если длина системы превышает 50 метров, следует выбирать насос с напором не менее 4–5 метров, чтобы компенсировать гидравлические потери.
Расчет оптимального насоса проводится так: сначала определяют суммарную длину магистралей, учитывая все ответвления и обратные трубы. Затем по справочным данным или калькуляторам вычисляют потери давления в трубах с заданным диаметром. К полученному значению добавляют дополнительные 10–15 % запаса на фитинги, повороты и другие элементы.
Если в системе используются трубы разного диаметра, расчет ведут отдельно для каждого участка, затем суммируют полученные потери давления с учетом последовательного и параллельного соединения трубопроводов. Итоговый напор насоса должен превышать сумму потерь давления на всей трассе.
При выборе стоит учитывать, что насос с избыточным напором будет создавать избыточный расход, что увеличит энергозатраты и может вызвать шум. Недостаточный напор приведёт к снижению эффективности отопления и возможному шуму в трубах.
Выбор между мокрым и сухим ротором: плюсы и минусы
Мокрый ротор – ротор помещен в теплоноситель, что обеспечивает эффективное охлаждение и снижает уровень шума. За счет отсутствия дополнительных уплотнений риск протечек минимален. Такие насосы проще в монтаже и требуют меньше обслуживания. Однако максимальное рабочее давление обычно ограничено 6 бар, а температура жидкости – до 110 °C, что подходит для большинства домашних систем отопления, но ограничивает применение в более агрессивных условиях.
Сухой ротор расположен вне теплоносителя и охлаждается отдельным вентилятором. Это позволяет выдерживать давление до 16 бар и температуру до 140 °C, что актуально для крупных систем и котельных. Главный недостаток – наличие сальникового уплотнения, которое со временем изнашивается и требует регулярной замены. Также такие насосы производят больше шума и сложнее в монтаже из-за необходимости герметизации.
Выбор зависит от условий эксплуатации: для систем с давлением ниже 6 бар и температурой до 110 °C предпочтителен мокрый ротор – он надежнее и бесшумнее. Для промышленных и мощных отопительных комплексов с повышенными параметрами давления и температуры лучше использовать насосы с сухим ротором, несмотря на усложнённое обслуживание.

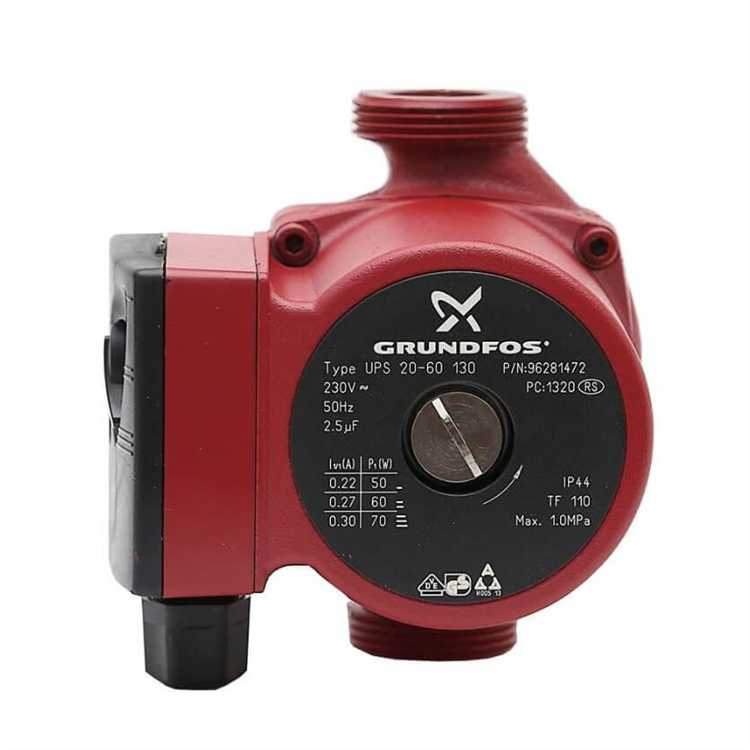

Совместимость насоса с котлом и теплоносителем
При выборе циркуляционного насоса важна точная совместимость с параметрами котла. Производительность насоса должна соответствовать максимальному тепловому выходу котла. Например, для котлов мощностью 20-30 кВт рекомендуется насос с подачей 2,5–3 м³/ч и напором 3–4 метра водяного столба. Перегрузка насоса приводит к излишнему энергопотреблению и повышенному износу, а недостаток – к снижению эффективности отопления.
Температурный режим теплоносителя также критичен. Большинство насосов рассчитаны на работу с температурами до +110 °C, но для систем с котлами на твердом топливе и перегревом требуется насос с усиленной термостойкостью и сальниковым уплотнением из специальных материалов, например, графита или керамики.
Совместимость с типом теплоносителя – обязательное условие. Для традиционной воды подходят стандартные насосы с корпусом из чугуна или нержавейки. Если применяется антифриз на основе пропиленгликоля, концентрация которого превышает 30%, насос должен иметь корпус из коррозионно-стойких материалов и специальные уплотнения, устойчивые к агрессивным смесям. В противном случае возможны протечки и повреждения.
Для современных котлов с контуром ГВС и отопления рекомендуется выбирать насосы с автоматическим регулированием скорости вращения, что позволяет поддерживать стабильный напор при изменении температуры и давления теплоносителя, сохраняя совместимость с динамикой котловой нагрузки.
Перед установкой необходимо сверить технические характеристики насоса и котла, учитывая рекомендованные производителем котла параметры циркуляции и тип теплоносителя, чтобы обеспечить надежную и долговечную работу системы отопления.

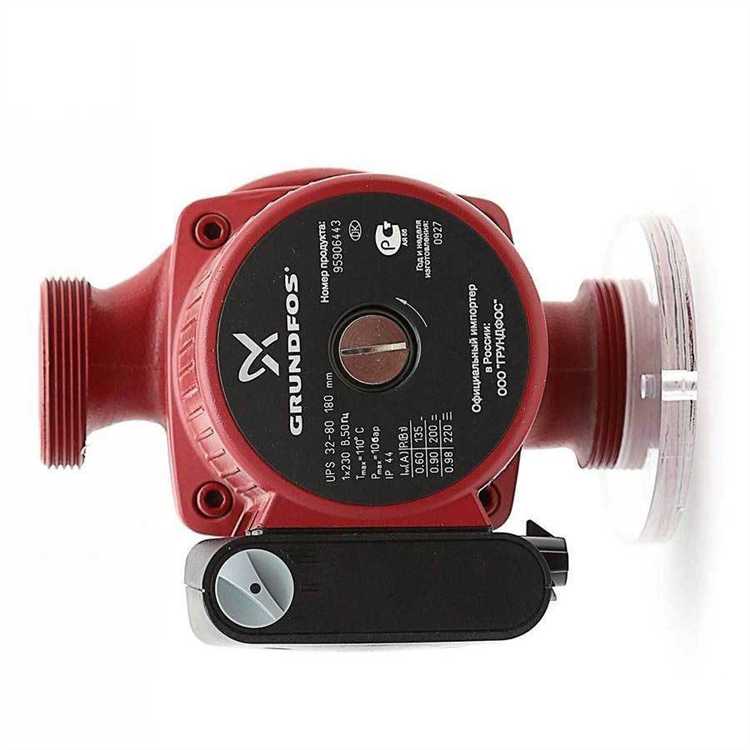

Особенности установки и подключения циркуляционного насоса
Монтаж циркуляционного насоса требует точного соблюдения технических требований для обеспечения эффективности и долговечности работы системы отопления.
- Перед установкой насос необходимо проверить на целостность корпуса и рабочих элементов, а также убедиться в соответствии технических характеристик проекту.
- Установка выполняется на горизонтальном участке трубы, предпочтительно после котла и перед распределительным коллектором, чтобы избежать попадания воздуха в насос.
- Обязательно соблюдение направления потока, обозначенного стрелкой на корпусе насоса, иначе рабочее колесо выйдет из строя.
- Для защиты от вибраций и шума рекомендуется установка виброизоляционных прокладок или резиновых муфт на патрубках.
- Для удобства обслуживания необходимо предусмотреть монтаж запорных вентилей до и после насоса, позволяющих отключать оборудование без слива теплоносителя из системы.
- Обязательно устройство байпасной линии с регулирующим клапаном для поддержания циркуляции при отключенном насосе или аварийных ситуациях.
- Подключение электропитания должно выполняться с учетом параметров насоса: напряжение, частота и степень защиты (IP), а также обязательно подключение заземления.
- В корпусе насоса должен быть установлен воздухоотводчик или предусматриваться автоматический выпуск воздуха в системе, чтобы исключить гидравлические удары и снижение КПД.
- Перед запуском насос необходимо заполнить системой и прокачать, чтобы удалить воздух, обеспечив стабильную работу.
На что обращать внимание при выборе бренда и модели
При подборе циркуляционного насоса важно ориентироваться на параметры и характеристики, подтверждённые технической документацией производителя, а не на маркетинговые заявления.
- Надёжность бренда: выбирайте производителей с проверенной историей и отзывами специалистов в отопительной сфере. Обратите внимание на наличие сертификаций ISO и соответствие насосов стандартам EN или ГОСТ.
- Тип двигателя и подшипников: насосы с двигателями на подшипниках скольжения требуют регулярной замены смазки, тогда как модели с шариковыми подшипниками имеют более длительный срок службы и меньшую потребность в обслуживании.
- Диапазон производительности: модель должна обеспечивать необходимый расход и напор в соответствии с гидравлическим расчётом системы отопления. Завышенные характеристики ведут к избыточному энергопотреблению и шуму.
- Материал корпуса и рабочего колеса: коррозионно-стойкие материалы, например, чугун с антикоррозионным покрытием или нержавеющая сталь, увеличивают ресурс насоса в системах с агрессивными теплоносителями.
- Энергоэффективность: модели с классом IE3 и выше снижают энергозатраты и соответствуют современным экологическим нормам.
- Тип подключения и совместимость с трубопроводом: обратите внимание на размеры и типы фланцев или резьб, чтобы избежать дополнительных затрат на адаптеры.
- Уровень шума: для жилых помещений рекомендуются насосы с уровнем шума не выше 35 дБ при нормальной нагрузке.
- Возможность регулировки скорости: наличие нескольких режимов работы или встроенного частотного преобразователя позволяет оптимизировать работу насоса под конкретные условия системы.
- Гарантия и сервисное обслуживание: длительный гарантийный срок и развитая сервисная сеть обеспечивают своевременный ремонт и замену комплектующих.
Игнорирование хотя бы одного из этих факторов может привести к преждевременному выходу оборудования из строя, повышенному расходу электроэнергии и снижению эффективности отопления.
Вопрос-ответ:
Как определить подходящую мощность циркуляционного насоса для системы отопления?
Выбор мощности насоса зависит от объема теплоносителя и протяженности трубопроводов в системе. Нужно учитывать, какое количество воды должно перемещаться за определённое время, а также преодолеваемое насосом гидравлическое сопротивление. Для расчёта обычно используют формулу, учитывающую площадь отапливаемого помещения, тип радиаторов и длину магистралей. Если мощность слишком мала, насос не обеспечит необходимый поток, при слишком большой — увеличится расход электроэнергии и может возникнуть излишний шум.
Какие типы циркуляционных насосов существуют и какой из них лучше подходит для домашнего отопления?
Существуют насосы с мокрым и сухим ротором. Насосы с мокрым ротором отличаются тихой работой и более длительным сроком службы в бытовых системах, так как ротор охлаждается теплоносителем. Сухие роторы часто используются в промышленных установках и имеют более высокую мощность, но могут быть шумнее. Для дома обычно выбирают насосы с мокрым ротором из-за простоты обслуживания и бесшумной работы.
Как влияет диаметр труб на выбор циркуляционного насоса?
Диаметр труб напрямую влияет на скорость движения теплоносителя и сопротивление в системе. Узкие трубы увеличивают гидравлическое сопротивление, из-за чего насосу нужно создавать большее давление. Если насос будет подобран неправильно и его мощность не учтёт эти параметры, циркуляция может быть недостаточной, что скажется на равномерности отопления. Поэтому при расчёте важно учитывать именно диаметр труб, чтобы выбрать насос, способный справиться с нагрузкой.
Какие дополнительные функции стоит учитывать при выборе циркуляционного насоса?
Помимо основных технических характеристик, важно обратить внимание на возможность регулировки скорости вращения, наличие защиты от перегрева и сухого хода, а также уровень шума при работе. Некоторые модели оснащены встроенными таймерами или сенсорами, которые позволяют экономить электроэнергию. Эти опции делают эксплуатацию более удобной и продлевают срок службы оборудования.
