Чем склеить лдсп с лдсп

Ламинированная древесно-стружечная плита (ЛДСП) широко применяется в мебельном производстве и строительстве благодаря своей прочности и доступной стоимости. Однако для получения прочных соединений между элементами ЛДСП необходим грамотный выбор метода и клеевого состава, учитывающего особенности материала – высокую плотность и покрытие пленкой или лаком.

Основные критерии надежного склеивания ЛДСП включают устойчивость к механическим нагрузкам, влагостойкость и долговечность шва. При этом важно учитывать вид клея: полиуретановые клеи обеспечивают прочность и эластичность, ПВА подходят для сухих условий, а специализированные контактные клеи используются для мгновенного схватывания.

Перед нанесением клея поверхности необходимо тщательно подготовить: очистить от пыли и жира, а при наличии защитной пленки – удалить её или обработать наждачной бумагой для улучшения адгезии. Также важна равномерность нанесения клея и оптимальное давление при склеивании, которое способствует равномерному распределению клеевого слоя и исключает образование пустот.

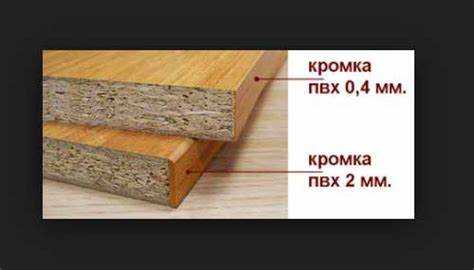

Выбор клея для склеивания ЛДСП и его технические характеристики

Для склеивания ЛДСП применяют клеи с высокой адгезией к древесным и ламинированным поверхностям, обеспечивающие прочное и долговечное соединение. Оптимальными считаются полиуретановые, дисперсионные ПВА-клеи и специальные контактные клеи для древесных плит.

Полиуретановые клеи характеризуются высокой влагостойкостью и эластичностью, что снижает риск растрескивания шва при деформациях. Время открытого клеевого слоя – от 5 до 15 минут, давление при склеивании – от 0,15 до 0,3 МПа. Максимальная прочность достигается спустя 24 часа при температуре 20–25°С.

Дисперсионные ПВА-клеи обеспечивают быстрое схватывание (3–5 минут) и хорошую прочность сцепления при комнатной температуре. Рекомендуемый расход – 150–200 г/м². Клеевой слой должен быть равномерным, чтобы избежать пустот и расслоений.

Контактные клеи на основе каучука обеспечивают мгновенное соединение после сушки клеевого слоя (15–20 минут). Они устойчивы к вибрациям и температурным перепадам, но требуют точной подгонки элементов без смещения.

Ключевые технические параметры при выборе клея для ЛДСП: вязкость, время открытого слоя, максимальная температура эксплуатации и водостойкость. Важна совместимость клея с типом ЛДСП – ламинированная или шпонированная поверхность требует клея с повышенной адгезией и устойчивостью к влаге.

Для надежности соединения поверхность ЛДСП должна быть чистой и обезжиренной. Рекомендуется использование клея с сертификатом соответствия и технической документацией с указанием допустимых условий эксплуатации и рекомендуемой толщины клеевого слоя.

Подготовка поверхности ЛДСП перед склеиванием

Качество склеивания ЛДСП напрямую зависит от правильной подготовки поверхности. Поверхность должна быть чистой, сухой и ровной для обеспечения максимальной адгезии клея.

• Удаление загрязнений. Поверхность очищают от пыли, жира и остатков масел с помощью безворсовой ткани, смоченной в растворителе на основе спирта или уайт-спирита.
• Шлифовка. Места склеивания рекомендуется слегка прошлифовать мелкозернистой наждачной бумагой (зерно 180–220) для удаления глянца и увеличения шероховатости, что улучшает сцепление клея.
• Удаление пыли после шлифовки. Поверхность обязательно протирают влажной тряпкой или пылесосом с мягкой насадкой, чтобы убрать образовавшуюся пыль, которая снижает прочность соединения.
• Контроль влажности. ЛДСП должна иметь влажность не выше 12%, так как избыточная влага снижает эффективность клея и может привести к деформации плиты.
• Температура окружающей среды. Работы по склеиванию рекомендуется проводить при температуре от +18 до +25°C, что обеспечивает оптимальное схватывание клея.

При подготовке к склеиванию нельзя использовать агрессивные химикаты, разрушающие декоративный слой или основу плиты. Следует избегать механических повреждений кромок и поверхности в зоне склеивания.

Техника нанесения клея на ЛДСП для прочного соединения

Перед нанесением клея поверхность ЛДСП обязательно обезжиривают и очищают от пыли и мелких частиц с помощью сухой ветоши или щетки с мягкой щетиной. Для улучшения адгезии рекомендуется слегка обработать торцы наждачной бумагой зернистостью 120-150.

Клей наносят равномерным слоем толщиной 0,1–0,2 мм, чтобы избежать избытка, который может вытекать при сжатии, и недостатка, приводящего к неполному склеиванию. Для нанесения используется шпатель с зубцами 1-2 мм или дозирующая насадка на тюбик клея.

При работе с жидкими полиуретановыми или ПВА-клеями оптимально наносить клей на обе склеиваемые поверхности, обеспечивая максимальный контакт и проникающее сцепление. При использовании контактных клеев допустимо наносить клей на обе поверхности с выдержкой по инструкции для испарения растворителя (обычно 10-15 минут).

После нанесения клея необходимо оперативно соединить детали, избегая длительного простоя, особенно для клеев с коротким временем открытой выдержки (до 5 минут). При сжатии склеиваемых поверхностей используют ровное давление в диапазоне 0,1–0,3 МПа, равномерно распределяя нагрузку по всей площади стыка.

Удаление излишков клея проводят влажной губкой или ветошью в течение первых 5 минут после соединения. Высыхание склеенного соединения при нормальных условиях (температура 20-22 °C, влажность 50-60%) занимает 12-24 часа, до достижения максимальной прочности не рекомендуется подвергать шов нагрузкам.

Использование зажимов и прессов при склеивании ЛДСП

Для обеспечения равномерного давления по всей площади склеивания ЛДСП применяют специализированные зажимы и прессы. Правильный выбор и установка прижимного оборудования минимизирует вероятность образования пустот и повышает прочность соединения.

Зажимы должны обеспечивать давление в диапазоне 0,1–0,3 МПа, что достаточно для сжатия клеевого слоя без деформации плиты. При меньшем давлении сцепление ухудшается, при большем – возможны повреждения ЛДСП и вытекание клея.

Рекомендуется использовать струбцины с регулируемым усилием и мягкими накладками для предотвращения повреждений поверхности. При склеивании больших элементов рационально применять клеевые прессы с распределительной плитой, обеспечивающей равномерное давление.

Время выдержки под прессом зависит от типа клея, но для ПВА и полиуретановых составов минимальный прессовочный период составляет 30–60 минут при температуре 20–25°C. Для горячего прессования (термоклеи) время снижается до нескольких минут при температуре 100–120°C.

При использовании нескольких зажимов или прессов их размещают с шагом 20–30 см вдоль стыка, чтобы избежать провисания или изгиба элементов. Если конструкция позволяет, применяют вакуумные прессы, которые равномерно распределяют давление по всей поверхности, улучшая качество склеивания.

Правильная организация прижима существенно влияет на стабильность клеевого шва и долговечность конструкции из ЛДСП.

Оптимальные условия высыхания и отверждения клея на ЛДСП

Для достижения максимальной прочности соединения ЛДСП необходимо строго соблюдать режим высыхания и отверждения клеевого состава. Температура и влажность воздуха, а также давление в процессе фиксации играют ключевую роль.

Рекомендуемые параметры:

• Температура: оптимальный диапазон 18–25 °C. При температуре ниже 15 °C скорость полимеризации клея значительно снижается, что удлиняет время высыхания и снижает адгезию.
• Влажность воздуха: 40–60%. Слишком высокая влажность (выше 70%) может привести к нарушению структуры клеевого шва, а низкая (ниже 30%) ускоряет высыхание, вызывая микротрещины.
• Время фиксации под прессом или зажимами: не менее 30–45 минут для большинства ПВА- и полиуретановых клеев. Важно поддерживать равномерное давление, чтобы исключить смещение и обеспечить контакт поверхностей.
• Дальнейшее отверждение: после снятия зажимов необходимо выдержать изделие в неподвижном состоянии минимум 12 часов при рекомендованных температуре и влажности для полного формирования клеевого слоя.

Исключение резких перепадов температуры и сквозняков в зоне склеивания снижает риск образования пузырьков и ослабления шва.

Для ускорения процесса можно использовать специальные сушильные камеры с регулируемым микроклиматом, что особенно актуально при промышленном производстве мебели из ЛДСП.

Устранение типичных дефектов при склеивании ЛДСП

Неполное сцепление клея возникает при недостаточном нанесении клеящего состава или избыточной влажности поверхности. Для устранения необходимо тщательно очистить и обезжирить кромки, после чего наносить клей равномерным слоем толщиной 0,2–0,3 мм. Использование специальных валиков или шпателей позволяет добиться равномерного распределения.

Просачивание клея на поверхность

Деформация и вздутие ЛДСП связаны с неправильными условиями отверждения клея, чаще всего при высокой влажности или температуре. Решение – обеспечить стабильный микроклимат: температуру от 18 до 25 °C и влажность не выше 60%. При наличии вздутий необходимо аккуратно разрезать место дефекта, удалить клеевой излишек и произвести повторное склеивание с правильной подготовкой поверхности.

Нарушение геометрии соединения возникает при неправильном прижиме или смещении деталей в процессе сушки. Для устранения применяют специализированные зажимы и прессы, позволяющие зафиксировать ЛДСП без перекосов. Контроль плотности прижатия должен составлять 0,1–0,2 МПа, чтобы избежать деформаций и обеспечить равномерное распределение клея.

Появление пузырей воздуха в клеевом слое связано с некачественной подготовкой поверхности и нанесением клея с включениями воздуха. Перед склеиванием рекомендуется выполнять шлифовку кромок с зернистостью 120–150, а при нанесении клея избегать резких движений, которые могут захватывать воздух.

Проверка прочности соединения и методы контроля качества

Для оценки прочности склеивания ЛДСП применяют статические и динамические методы нагрузки. Наиболее распространённый способ – испытание на сдвиг, при котором усилие прикладывается параллельно соединению. Минимально допустимая прочность шва должна составлять не менее 0,8 МПа для мебели бытового назначения.

Контроль качества начинается с визуального осмотра: отсутствие пропусков клеевого слоя, равномерность нанесения и плотность прижатия. Наличие пузырей, прослойки клея или непроклеенных участков недопустимо.

Для объективной оценки используют измерение толщины клеевого слоя микрометром, оптимальная толщина – 0,1–0,2 мм. Толстый слой увеличивает риск хрупкости, тонкий – снижает адгезию.

Метод испытания на отрыв предусматривает постепенное разрывание соединения при помощи специального оборудования. Результаты фиксируют в килограммах силы на квадратный сантиметр (кгс/см²), нормативные значения зависят от типа клея и условий эксплуатации.

Испытание на изгиб позволяет оценить сохранение прочности при нагрузках, близких к реальным. Если в процессе появляются трещины или расслоения, качество соединения считается неудовлетворительным.

Регулярный контроль включает мониторинг температуры и влажности во время отверждения клея. Отклонения более чем на ±5 °C от рекомендованных значений снижают прочность на 15–25%.

Для ускоренной проверки применяют метод УФ-лампы с индикатором клеевого слоя, что позволяет выявить непроклеенные участки без разрушения образца.

Периодический аудит качества проводится с выборкой не менее 10% готовых изделий, с обязательной регистрацией результатов и анализом отклонений для корректировки технологического процесса.

Вопрос-ответ:

Какой клей лучше всего подходит для склеивания ЛДСП между собой, чтобы обеспечить прочное соединение?

Для склеивания ЛДСП чаще всего выбирают клеи на основе ПВА с повышенной адгезией или специальные полиуретановые клеи. ПВА-клей хорошо проникает в структуру древесно-стружечной плиты, обеспечивая крепкую связь. Полиуретановые клеи обладают высокой влагостойкостью и эластичностью, что полезно при эксплуатации мебели в условиях переменной влажности. Важно, чтобы выбранный клей был предназначен для работы с древесными материалами и обеспечивал прочность на сдвиг и отрыв. При выборе следует учитывать также время схватывания и температурный режим применения.

Какая подготовка поверхности ЛДСП необходима перед нанесением клея для надежного склеивания?

Перед нанесением клея поверхность ЛДСП следует очистить от пыли, жира и других загрязнений, которые могут снижать адгезию. При необходимости края плит можно слегка отшлифовать, чтобы обеспечить более ровный контакт. Важно удалить остатки старых клеевых составов и защитных пленок, если такие имеются. Если поверхность слишком гладкая, рекомендуется использовать абразивную бумагу с мелкой зернистостью для легкого матирования. После подготовки поверхность следует протереть сухой чистой тряпкой, чтобы исключить попадание влаги или частиц перед склеиванием.

Как правильно использовать зажимы и прессы при склеивании ЛДСП, чтобы избежать деформаций и обеспечить равномерное давление?

При склеивании ЛДСП необходимо равномерно распределить давление по всей площади соединения. Зажимы или прессы ставят так, чтобы нагрузка была равномерной и не вызвала прогибов или смещений деталей. Между зажимами рекомендуется оставлять расстояние около 20-30 см, в зависимости от размера панели. Для предотвращения повреждений поверхности под зажимы подкладывают мягкие прокладки, например, из дерева или ткани. Время выдержки под прессом зависит от типа клея, обычно от 30 минут до нескольких часов. Важно не допускать чрезмерного давления, которое может привести к выдавливанию клея и ухудшению качества сцепления.

Какие методы контроля качества соединения ЛДСП после склеивания позволяют выявить возможные дефекты?

Для проверки прочности и качества склеивания ЛДСП проводят визуальный осмотр на наличие пустот, расслоений и следов клея на поверхности. Дополнительно применяют механические тесты, например, легкое изгибание или попытку разъединения для оценки надежности сцепления. В производственных условиях используют приборы для измерения силы отрыва или сдвига. Также применяют ультразвуковую дефектоскопию для выявления скрытых пустот. Регулярный контроль помогает выявлять ошибки в технологии нанесения клея или недостаточную подготовку поверхности.

Какие ошибки чаще всего допускают при склеивании ЛДСП и как их избежать?

Часто встречается неправильный выбор клея, недостаточная подготовка поверхности, неравномерное нанесение клея и неправильное распределение давления при зажиме. Также ошибкой считается нарушение времени высыхания — слишком раннее снятие зажимов приводит к ослаблению соединения. Для предотвращения проблем следует тщательно очищать поверхности, наносить клей равномерным слоем, использовать подходящие зажимы и выдерживать рекомендуемое производителем время прессования. Важно избегать попадания пыли или влаги на клеевой слой до высыхания.
