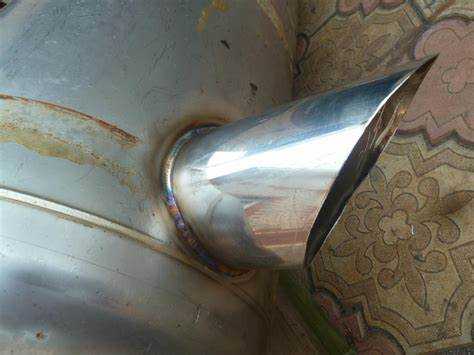

Сварка нержавеющей стали в домашних условиях требует точного выбора оборудования, подготовленных расходных материалов и понимания особенностей сплава. Нержавейка плохо отводит тепло, склонна к короблению при перегреве и чувствительна к загрязнениям, поэтому стандартные подходы, применимые к черным металлам, здесь не работают.
Для домашних условий чаще всего используют два способа: аргонодуговую (TIG) и полуавтоматическую (MIG/MAG) сварку. Первая обеспечивает максимальную чистоту шва, но требует опыта и наличия баллона с аргоном. Вторая проще в освоении и дешевле по оснащению, но требует подбора проволоки с флюсом или защитного газа.
Выбор тока и напряжения зависит от толщины материала: при работе с листом толщиной до 2 мм используется ток в диапазоне 40–70 А для TIG и 60–120 А для MIG. Крайне важно обеспечить качественную зачистку кромок от оксидной пленки и жировых загрязнений – это снижает риск пористости шва и появления трещин.
Особое внимание следует уделить подбору присадочной проволоки. Для сварки аустенитной нержавейки марки AISI 304 подходит проволока ER308L. При использовании MIG-сварки потребуется газовая смесь на основе аргона с добавлением 2% CO₂ или тригаза (Ar+CO₂+O₂), обеспечивающая стабильную дугу и минимальное окисление.
Даже при наличии минимального набора оборудования добиться прочного и устойчивого шва возможно, если строго соблюдать температурный режим, грамотно готовить детали и использовать качественные расходники. Именно от этих факторов зависит итоговая прочность соединения и его коррозионная стойкость.
Подбор подходящего способа сварки для нержавеющей стали
При сварке нержавеющей стали в домашних условиях важно учитывать тип стали, толщину материала и наличие оборудования. Наиболее применимые методы – MMA (ручная дуговая сварка), TIG (аргонодуговая сварка неплавящимся электродом) и MIG/MAG (полуавтоматическая сварка проволокой).

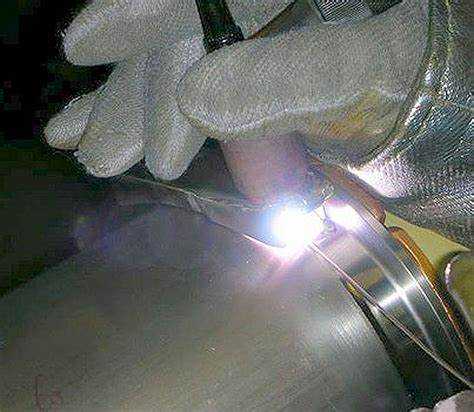

Для сварки нержавеющих листов толщиной до 3 мм наибольшую точность обеспечивает TIG-сварка с использованием вольфрамового электрода и защитного газа – аргона. Такая технология дает минимальное количество брызг и обеспечивает чистый, аккуратный шов. Рекомендуется использовать постоянный ток с прямой полярностью и ток от 30 до 90 А в зависимости от толщины заготовки.

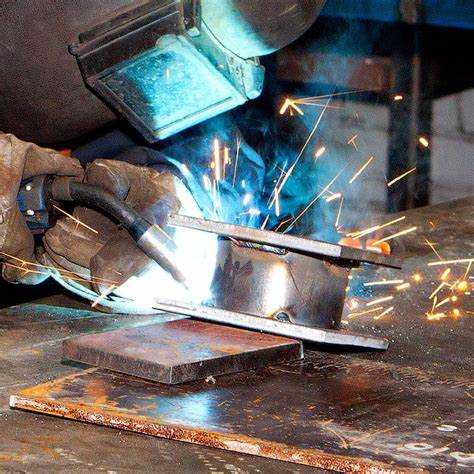

Если требуется работать с более толстыми деталями (от 3 до 6 мм), удобно применять MIG-сварку с проволокой из нержавейки и защитной смесью газов (например, аргон + CO₂ в соотношении 98/2). Эта технология более производительна, однако требует регулировки подачи проволоки, напряжения и расхода газа. Диаметр проволоки – 0,8–1,0 мм, ток – 90–160 А.

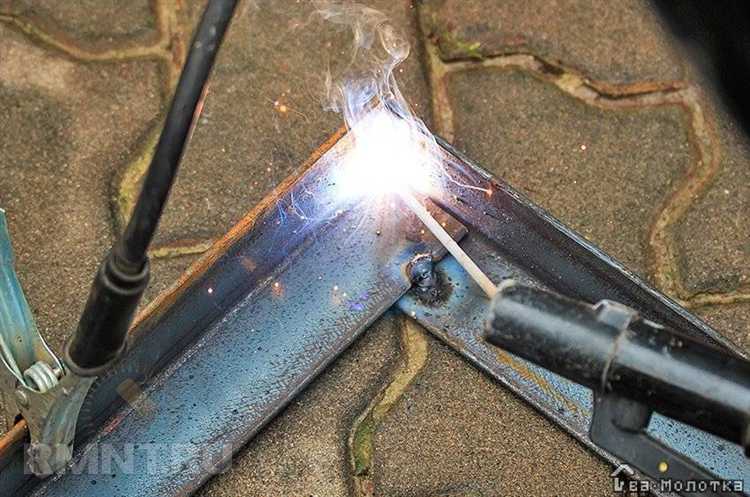

Для простых сварочных работ на бытовом уровне с ограниченным бюджетом допустимо использовать MMA-сварку штучными электродами типа ЦЛ-11 или ОЗЛ-8. Эти электроды обеспечивают приемлемое качество шва при толщине стали от 2 мм. Сварка выполняется на токе 70–120 А, с короткой дугой и продольным колебанием электрода.
Выбор метода должен опираться на тип соединения, доступ к месту сварки и наличие опыта. При отсутствии вентиляции предпочтительнее TIG или MMA, так как при MIG возможно выделение большего количества паров. Недопустимо использовать методы, не обеспечивающие защиту шва от окисления – это ведёт к хрупкости и снижению коррозионной стойкости нержавейки.
Выбор аппарата для сварки нержавейки в бытовых условиях
Для сварки нержавеющей стали в домашних условиях подходят три типа аппаратов: инверторы для ручной дуговой сварки (MMA), полуавтоматы (MIG/MAG) и TIG-инверторы. Каждый из них имеет особенности, влияющие на конечное качество шва, стоимость оборудования и удобство работы в ограниченном пространстве.
MMA-инверторы – самый доступный вариант. Они подходят для сварки нержавейки толщиной от 1,5 мм при использовании электродов с рутилово-основным покрытием, например, марки ОЗЛ-6. Аппарат должен поддерживать ток от 30 до 160 А с функцией Hot Start и Arc Force. Минус – ограниченное качество шва, особенно при тонком металле.
MIG/MAG-полуавтоматы обеспечивают более стабильную сварочную ванну и меньшую зону термического влияния. Для работы с нержавейкой требуется проволока типа ER308L и баллон с инертным газом – обычно смесь аргон/углекислота (или чистый аргон). Аппарат должен поддерживать режимы работы от 40 А и иметь плавную регулировку подачи проволоки.
TIG-инверторы – лучший выбор для сварки нержавеющих листов толщиной от 0,5 мм. Требуется вольфрамовый электрод (WT20), баллон с аргоном и источник с функцией высокочастотного поджига (HF). Для домашнего применения подойдёт аппарат с диапазоном тока 5–160 А и возможностью ручной регулировки постгазовой продувки. Швы получаются максимально чистыми и ровными, но TIG-сварка требует высокой точности движений и опыта.
Если приоритетом является бюджет и простота, оптимален инвертор MMA. Для универсальности и большей производительности – полуавтомат. При необходимости качественной сварки тонкой нержавейки – TIG-инвертор с аргонной подачей.
Необходимые электроды и проволока для сварки нержавейки
Для ручной дуговой сварки нержавеющей стали чаще всего используют электроды марки ЦЛ-11. Они подходят для сварки аустенитных и аустенитно-ферритных сталей с содержанием хрома и никеля. Диаметр подбирается в зависимости от толщины металла – для листа 2–3 мм подойдут электроды 2,5 мм.
При сварке полуавтоматом применяют сварочную проволоку из нержавеющей стали с маркировкой ER308L. Эта проволока содержит пониженное количество углерода, что снижает риск межкристаллитной коррозии в зоне шва. Для более легкой подачи в бытовых условиях используют проволоку диаметром 0,8 мм. Обязательное условие – использование инертного защитного газа (чаще всего аргона или смеси аргон–CO₂ в пропорции 98/2).
Для сварки нержавейки методом TIG подбирается вольфрамовый электрод с маркировкой WP или EWTh-2 и присадочная проволока ER347 или ER316L в зависимости от марки стали. Толщина проволоки – от 1,0 до 1,6 мм, в зависимости от толщины основного металла. Газ – чистый аргон (99,99%).
Важно учитывать, что применение неподходящего электрода или проволоки приводит к появлению пор, снижению прочности шва и потере коррозионной стойкости. Все расходные материалы должны храниться в сухом месте, защищённом от влаги, так как нержавейка чувствительна к загрязнениям.
Подготовка поверхности и деталей перед сваркой
Перед сваркой нержавеющей стали необходимо обеспечить чистоту зоны шва и прилегающих участков на 15–20 мм в каждую сторону. Загрязнения, особенно остатки масла, смазки или ржавчины, могут привести к пористости шва и потере коррозионной стойкости.
- Удалите с поверхности все следы загрязнений с помощью ацетона или изопропилового спирта. Используйте безворсовую ткань.
- Если металл покрыт окалиной или ржавчиной, примените нержавеющую щетку или наждачную шкурку зернистостью не крупнее P120.
- Для зачистки не используйте абразивы, контактировавшие с черной сталью, чтобы исключить риск загрязнения ферритом.
Особое внимание следует уделить кромкам соединяемых деталей:
- Обеспечьте точную подгонку и постоянный зазор (для TIG – 0,5–1 мм, для MMA – до 2 мм в зависимости от толщины металла).
- При необходимости выполните фаску под углом 30–35°, если толщина стали превышает 3 мм.
- Обезжирьте подготовленные кромки повторно непосредственно перед началом сварки.
Непосредственно перед началом работ детали должны быть сухими и иметь температуру не ниже окружающей. При низкой температуре возможна конденсация влаги, что приводит к образованию пор в сварном соединении.
Техника сварки нержавеющей стали без образования коррозии
Основная задача при сварке нержавейки – сохранить пассивный слой хрома, препятствующий коррозии. Для этого необходимо исключить перегрев, загрязнение металла и контакт с углеродом в зоне шва.
Использование инертного газа: при TIG-сварке обязательно применять аргон чистотой не ниже 99,99%. Поддувка корня шва аргоном изнутри обязательна при сварке труб или листов толщиной от 1,5 мм. Без газовой защиты с внутренней стороны коррозия в сварной зоне неминуема.

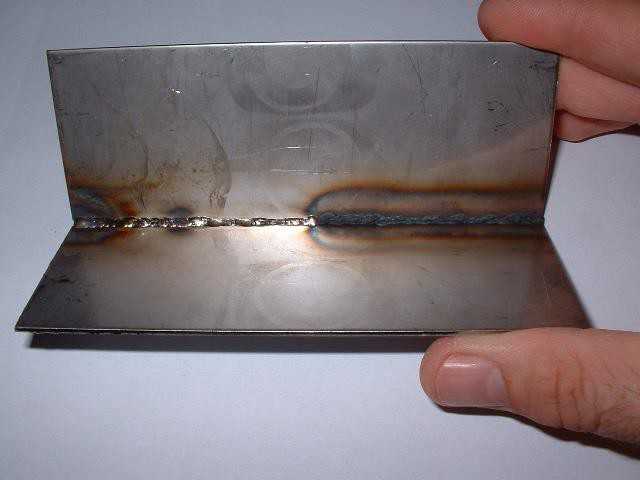

Минимизация тепловложений: необходимо избегать перегрева металла. Оптимально использовать импульсный режим тока или короткую дугу при сварке полуавтоматом. Время воздействия дуги на одну точку не должно превышать 2–3 секунд.
Очистка поверхности: перед сваркой удаляются все загрязнения: жир, масло, ржавчина, окалина. Используются ацетон или спирт, а также щётки из нержавеющей стали. Применение абразивов, содержащих железо, категорически запрещено.
Использование подходящего присадочного материала: при сварке марок AISI 304 и 316 применяют проволоку ER308L или ER316L соответственно. Марки с пониженным содержанием углерода (L) снижают риск межкристаллитной коррозии.

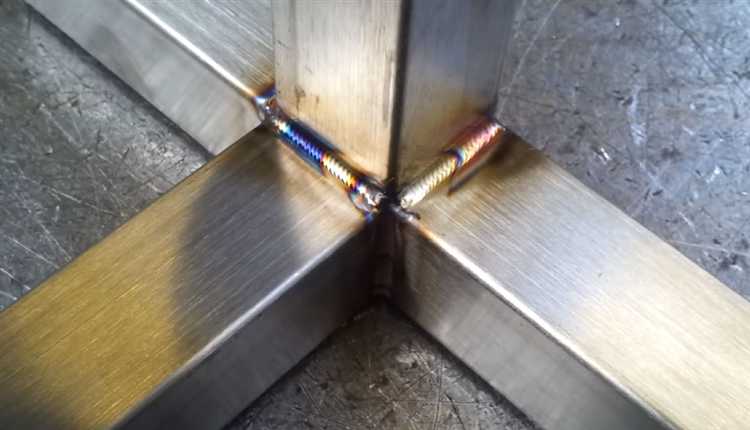

Постобработка шва: после сварки обязательно удаление термических окрашиваний с помощью травления или паст на основе азотной и фтористоводородной кислот. Далее поверхность промывается водой и сушится.
Изоляция от углеродистой стали: детали из «черного» металла не должны касаться нержавейки в процессе подготовки и сварки. Инструмент должен быть индивидуальным, не использоваться на других типах стали.
Ошибки при сварке нержавейки и способы их устранения
Неправильный выбор режима сварки приводит к прожогам или недостаточному проплавлению. Для тонкой нержавейки (0,5–2 мм) рекомендуется снижать ток до 30–70 А, используя импульсный режим или TIG с минимальной амплитудой.
Недостаточная очистка поверхности вызывает образование оксидной пленки, ухудшающей качество шва и способствующей коррозии. Обязательна механическая зачистка до металлического блеска с последующим обезжириванием спиртом или ацетоном.
Отсутствие защиты задней стороны сварного шва ведёт к межкристаллитной коррозии. Для устранения используют газовую защиту (аргон) с обратной стороны или специальные газы для продувки.
Перегрев вызывает рост зерен металла и снижает прочность соединения. Чтобы избежать этого, применяют короткие импульсы сварки и дозируют количество тепла, соблюдая интервал между проходами для охлаждения.
Использование неподходящей проволоки или электрода ведёт к появлению трещин и нарушению структуры шва. Для аустенитных марок нержавейки применяют сварочную проволоку с аналогичным или близким химическим составом, например, марки 308L.
Неправильное направление дуги или слишком быстрый ход сварочного горелки провоцируют непровар и шлаковые включения. Держите угол горелки около 70 градусов, скорость движения – 10–15 см/мин, с плавным изменением направления.
Отсутствие послесварочной обработки снижает антикоррозионные свойства. После сварки проводится пассивация с применением растворов на основе азотной кислоты или специальных составов для восстановления защитного слоя.
Вопрос-ответ:
Какие основные требования к подготовке нержавеющей стали перед сваркой в домашних условиях?
Подготовка поверхности – ключевой этап. Нужно тщательно очистить металл от грязи, масла, ржавчины и окалины. Для этого используют механическую зачистку с помощью щёток из нержавеющей стали или наждачной бумаги. Также важно обезжирить детали растворителем или спиртом, чтобы исключить загрязнения, которые могут вызвать дефекты шва. Кромки деталей желательно обрабатывать так, чтобы они были ровными и без острых заусенцев, что обеспечит равномерное проплавление и снизит риск трещин.
Какой способ сварки лучше всего подходит для нержавеющей стали при работе дома и почему?
Для домашних условий оптимальным вариантом считается сварка TIG (аргонодуговая сварка). Она позволяет точно контролировать процесс и минимизировать перегрев металла, что снижает риск образования коррозии и деформаций. TIG-сварка обеспечивает чистый и качественный шов, при этом отсутствует разбрызгивание металла. Хотя этот метод требует определённой практики и наличия сварочного аппарата с подачей аргона, результат оправдывает усилия, особенно при работе с тонкими листами и изделиями, где важна эстетика и прочность соединения.
Какие ошибки чаще всего допускают при сварке нержавейки дома и как их избежать?
Распространённые ошибки включают перегрев металла, что приводит к деформации и потере коррозионной стойкости, а также неправильный подбор режима сварки. Часто новички не обеспечивают достаточную защиту шва и зоны сплава аргоном, из-за чего появляется окалина и окисление. Чтобы избежать этого, нужно правильно настроить сварочный аппарат, соблюдать рекомендуемые параметры тока и скорости, а также тщательно обдувать место сварки аргоном до и после процесса. Кроме того, важно использовать подходящий сварочный материал, соответствующий марке нержавеющей стали.
Можно ли сваривать нержавейку электродами обычной сварки и какие лучше использовать?
Сварка нержавеющей стали обычными угольными или рутиловыми электродами нежелательна, так как они не обеспечивают нужной устойчивости к коррозии. Лучше использовать электроды специально для нержавейки, например марки типа 308 или 316, которые имеют соответствующий химический состав. Такие электроды дают более прочный и стойкий шов. При выборе важно учитывать марку стали, чтобы электрод подходил по составу и минимизировал риск образования трещин и коррозии в зоне сварки.
Загрузка...
